Специальная арматура SchuF Fetterolf
Немецкое арматуростроение с 1911 года — изобретатели пробкового крана с подъёмом пробки (Lift Plug) и промышленного донного клапана. Группа разрабатывает арматуру под заказ для самых сложных технологических задач: слив и отбор проб без мёртвых зон, отсечение потока в тяжёлых условиях эксплуатации, редуцирование давления со вскипанием и кавитацией, переключение потоков и аварийное отсечение.
SchuF Fetterolf
Семейная группа компаний SchuF Fetterolf основана в 1911 году во Франкфурте-на-Майне, штаб-квартира — в Эппштайне (Германия). Конструкторские и производственные центры расположены в Германии, Ирландии, Италии, Франции, США, Индии и Китае. SchuF поставила более миллиона единиц арматуры более чем в 65 стран — таким операторам, как BASF, Shell, SABIC, Chevron, Sinopec и Reliance.
Стандарты
- ISO 9001
- PED
- ГОСТ
- ASME
- API
- DIN
- NACE
- Огнестойкое исполнение (Fire Safe)
- GMP
Установлено в Омане
| Конечный пользователь | Поставленная арматура |
|---|---|
| Liwa Plastics / OQ | Плунжерные донные клапаны (2017–2024) |
| PDO — Yibal Khuff | Линейная заглушка Stacey (2014) |
| Salalah Methanol · ACME Greentech | Клапаны аварийной отсечки резервуаров |
| Salalah Ammonia | Продувочные клапаны (2019) |
| НПЗ в Дукме (Duqm Refinery) | Пробоотборные клапаны — 51 шт. (2020) |
| ORPIC / OQ · OCTAL | Клапаны впрыска катализатора · дисковые донные клапаны |
Сливная, пробоотборная, запорная, регулирующая и защитная арматура
Данные — по каталогу ЭкоСервис «Запорная и регулирующая арматура», издание 2026.
Донные и пробоотборные клапаны
Поршневые (плунжерные) и дисковые донные клапаны устанавливаются заподлицо со стенкой аппарата, поэтому реакторы, сепараторы и ёмкости опорожняются полностью — без мёртвых зон, где продукт мог бы застаиваться или полимеризоваться. Пробоотборные клапаны (ввёртные, межфланцевые и типа core-pipe) позволяют безопасно отбирать представительные пробы: герметичность затвора класса V/VI, нулевые выбросы.
- Донные клапаны1″ – 24″ · до ASME 2500
- Пробоотборные клапаныдо 12″ · до ASME 2500 · огнестойкое исполнение по ISO 10497
Краны пробковые Lift Plug и TruEPlug
Lift Plug — родоначальник арматуры двойного запирания с дренажем (DBB). Полнопроходные пробковые краны Lift Plug отсекают абразивные, забивающие и высокотемпературные среды — замедленное коксование, сера, карбамид, полимеры. TruEPlug обеспечивает полноценную функцию DBB в одном корпусе — для резервуарных парков, узлов учёта и наливных терминалов — и заменяет две единицы арматуры и катушку.
- Lift Plug1″ – 36″ · до ASME 2500
- TruEPlug1″ – 42″ · до ASME 900 · с возможностью пропуска скребка
Клапаны запорные Y- и P-образные, угловые и продувочные
Запорные клапаны: Y-образные с малыми потерями давления (ΔP) и P-образные с возможностью пропуска скребка (1″–24″, до ASME 4500); угловые клапаны высокого давления для работы при давлении свыше 200 бар — производство карбамида и удобрений, энергетика, нефтегазовая отрасль (1″–20″, ASME 2500+); котловые продувочные клапаны с наплавкой стеллитом (DN15–DN50, ASME 1500).
- Запорные Y / P1″ – 24″ · до ASME 4500
- Угловые ВД1″ – 20″ · ASME 2500+
- ПродувочныеDN15–DN50 · ASME 1500

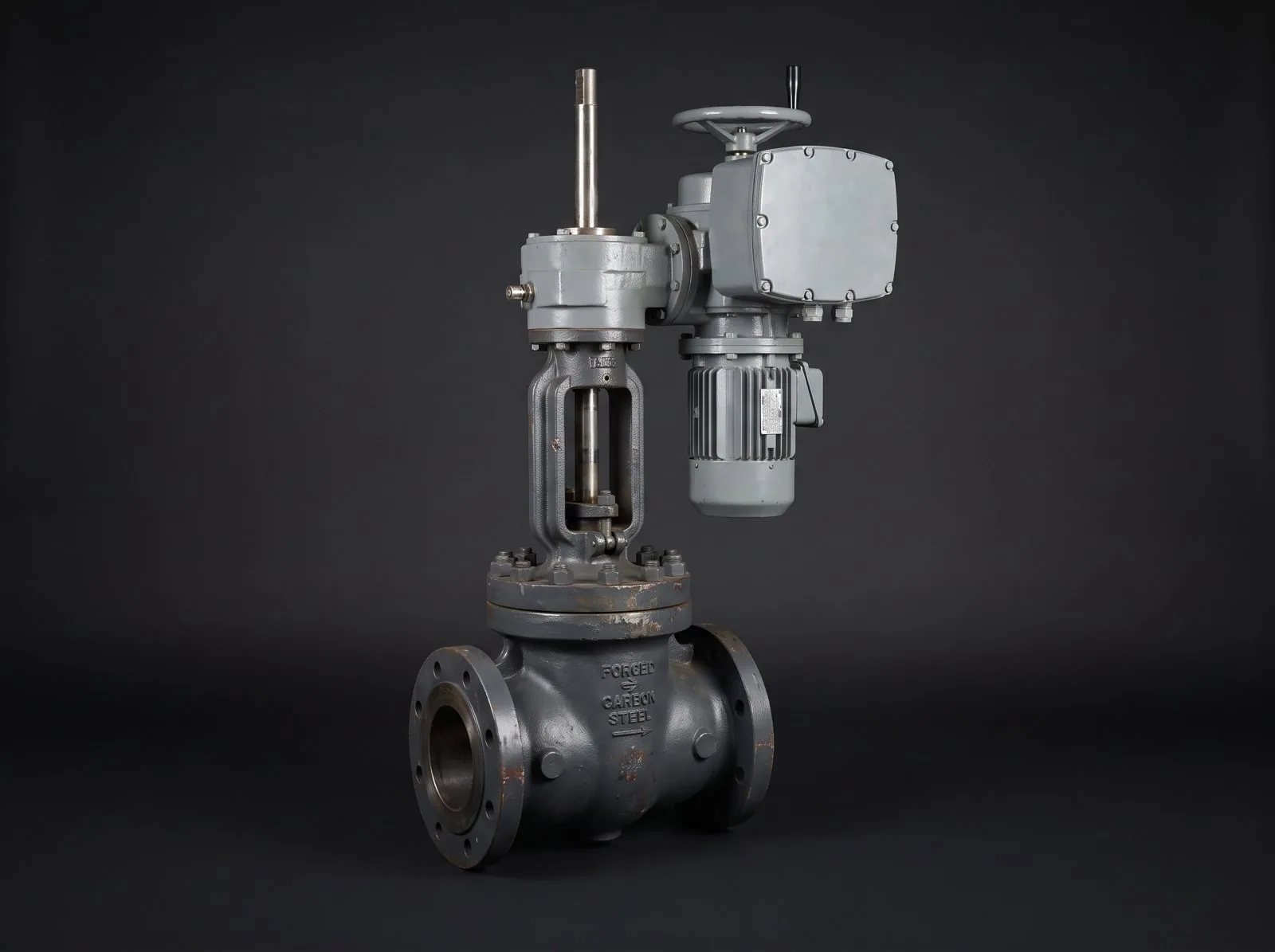

Регулирующие клапаны для тяжёлых условий эксплуатации
Угловые регулирующие клапаны (X-Flash, ToughFlash, Multi-S, Cage Release) — для редуцирования давления вскипающих, кавитирующих и трёхфазных потоков: редуцирование кислой воды и аминов, гидрокрекинг, выпуск из реакторов, регулирование сброса на факел. Регулирующие клапаны проходные Y-образные, межфланцевые и седельные с сильфонным уплотнением, а также автоматические клапаны рециркуляции, которые защищают центробежные насосы и работают без электропитания и сжатого воздуха.
- Угловые регулирующие1″ – 36″ · ASME 2500 · Cv 1–3000
- Клапаны рециркуляциидо 24″ · до ASME 4500

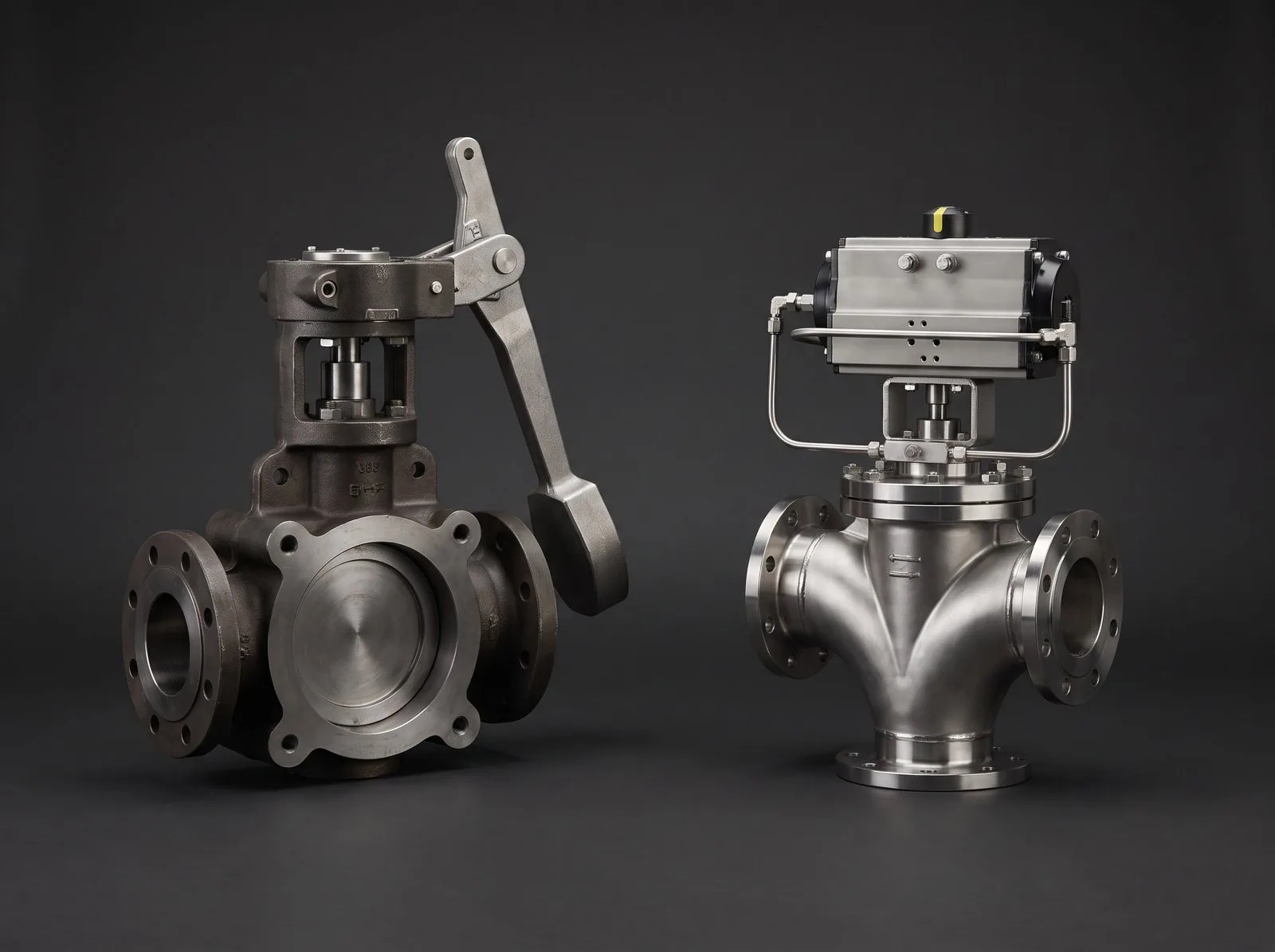

Переключатели потока, линейные заглушки и переключающие клапаны
Переключатели потока без мёртвых зон — 3-, 4-, 5-ходовые и многоходовые, SwitchPlug для установок замедленного коксования и селекторы ManiFlow для испытаний скважин. Линейные заглушки (line blind) Cam-Set, Cam-Slide и Stacey обеспечивают гарантированное отсечение; перестановку выполняет один человек менее чем за 60 секунд. Переключающие клапаны переводят поток между двумя предохранительными клапанами, не допуская одновременного отключения обоих.
- Линейные заглушкидо 60″ · ASME 150–2500
- Переключающие клапаны1″ – 14″ · ASME 2500 · от −60 до 700 °C
Аварийная отсечка резервуаров (TESO), промывка и подача пара
Клапаны внутрирезервуарные, донные и боковые: удерживаются в открытом положении сжатым воздухом и закрываются пружиной или грузом при пожаре или аварии; в том числе для хранения криогенных и токсичных продуктов. Клапаны Fetterolf промывают внутренние поверхности аппаратов и подают пар или газ без вскрытия аппарата: нулевая утечка, сменные головки.
- Промывка / подача пара¾″ – 2″ · до ASME 900
- На фотоЛинейная заглушка Cam-Slide
Когда нужна специальная арматура
Когда нужна индивидуальная конструкция?
Что нужно для технической проработки?
Как организована поставка?
Расскажите, что не решает стандартная арматура
Среда, твёрдые включения, рабочие и расчётные условия, диапазон расходов, присоединение и сама задача — этого достаточно для технической проработки.
