Диагностика и дефектация
Вибродиагностика, анализ масла, термоконтроль и эндоскопия проточной части — чтобы определить фактическое состояние агрегата до ремонта. Дефектация с визуально-измерительным и неразрушающим контролем — чтобы объём работ опирался на замеры, а не на типовой шаблон.
Диагностика перед ремонтом
Вибродиагностика
Измерение вибрации опор и подшипниковых узлов, спектральный анализ сигналов вибрации, оценка центровки валопровода и дисбаланса роторов. Профессиональный взрывозащищённый инструмент с поверкой.
Анализ масла и термоконтроль
Анализ маслосистемы и тепловой контроль узлов — состояние подшипников, уплотнений и систем жизнеобеспечения агрегата.
Эндоскопия проточной части
Осмотр проточной части без разборки агрегата — состояние лопаток, рабочих колёс, уплотнений.

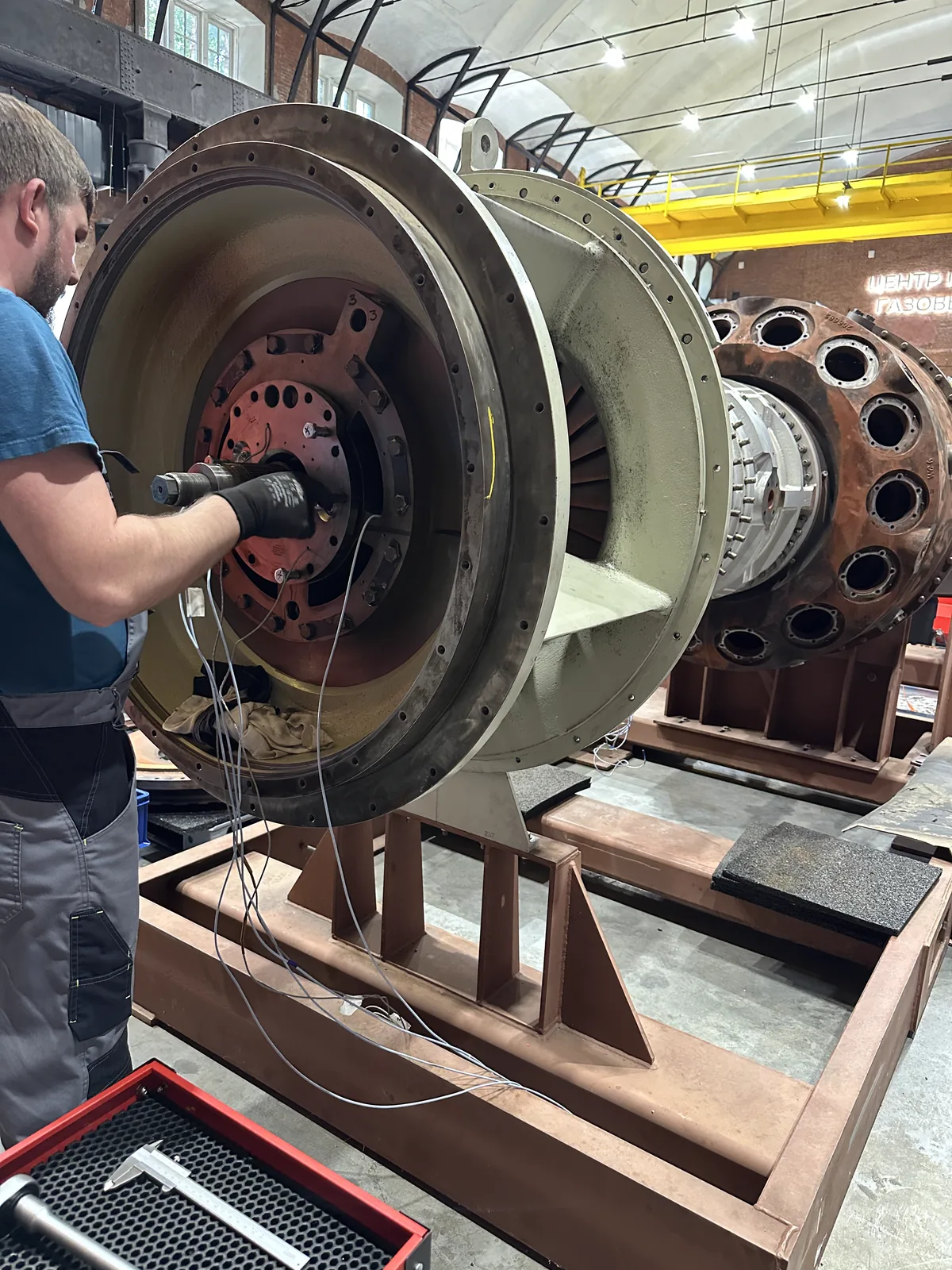

Дефектация
Визуально-измерительный и неразрушающий контроль (ВИК, УЗК, МПК, ВТ, МГК, РГ), замеры геометрии, спектральный анализ материала. Результат — карты дефектов и ведомость дефектов с заключением по каждой детали.

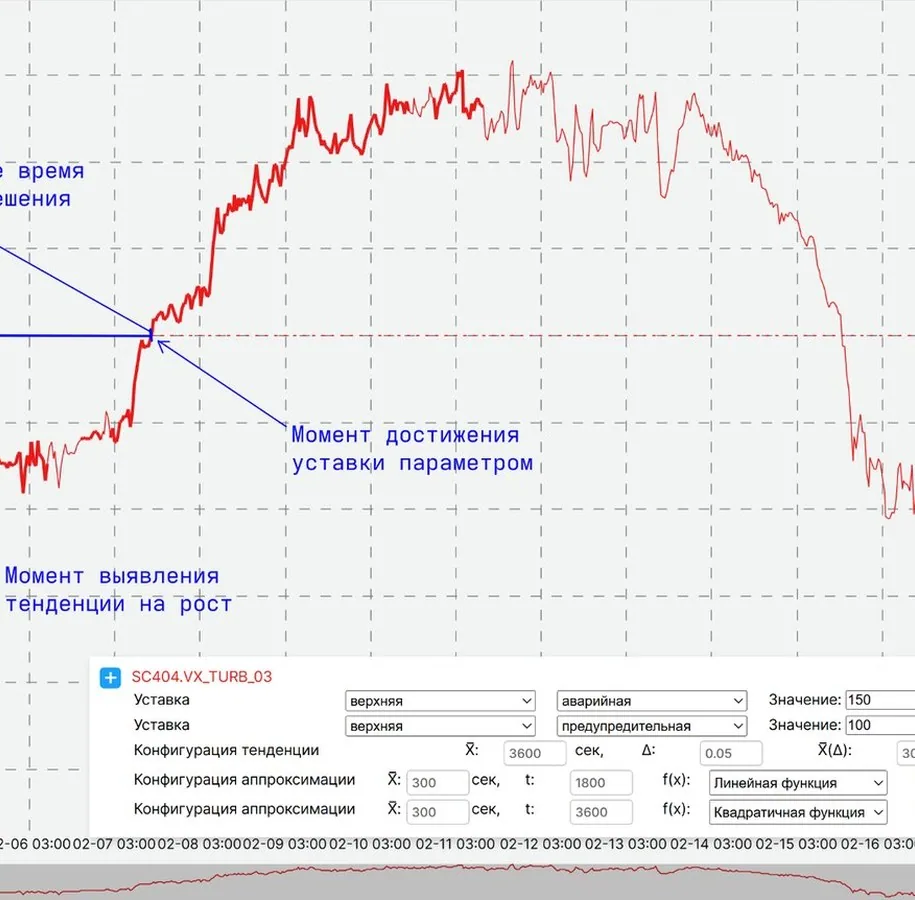

Предиктивная аналитика Sdisol PAD
Переход от плановых ремонтов к ремонту по фактическому состоянию — раннее выявление отклонений по вибрации и технологическим параметрам. Sdisol PAD — система поддержки принятия решений направления «Смарт Цифровые Решения»: численный и статистический анализ, машинное обучение, прогноз времени до уставки и оценка остаточного ресурса узлов.
Чем измеряем
Приборы BALTECH во взрывозащищённом исполнении, с поверкой; измеренные данные передаются в специализированное программное обеспечение для ведения баз данных по состоянию оборудования, анализа, прогнозирования, диагностики и формирования отчётов.
Лазерная центровка валов
Валы диаметром от 30 до 600 мм и валопроводы до 31 муфты — BALTECH КВАНТ-ЛМ-Ех (взрывозащищённое исполнение).
- Центровка валов горизонтальных механизмов: насосы, валопроводы, приводы, муфты, вентиляторы, редукторы, турбины, компрессоры
- Центровка валов вертикальных механизмов
- Центровка валопроводов до 31 последовательно соединённого механизма с автоматическим расчётом оптимального результата
- Измерение прямолинейности (вал, станина) и плоскостности (фундамент, остов, станина, фланец)
- Функция «Мягкая лапа»
Вибрация и балансировка
Измерение вибрации и динамическая балансировка — BALTECH VP-3470-Ex (взрывозащищённое исполнение).
- 2 вибрационных канала и тахометрический канал
- Виброконтроль: виброперемещение, виброскорость, виброускорение, СКЗ, амплитуда, эксцесс
- Тахометр, фазометр, стробоскоп, осциллограф
- Балансировка до 4 плоскостей, до 16 точек измерения, пробный пуск
- Спектральный анализ, БПФ-анализ огибающей
Тепловизионное обследование
Промышленное оборудование и строительные конструкции — BALTECH TR-0110.
- Первичный локальный анализ неисправностей объектов с трущимися механизмами
- Замеры температуры от −20 до +1200 °C
Экспресс-анализ масла
Мини-экспресс-лаборатория BALTECH ОА-5000 — анализ состояния смазочного масла любого типа.
- Локальный контроль состояния масла по электрохимическим показателям: загрязнение, деградация масла, износ механизмов
Центровка шкивов
Лазерная центровка шкивов и проверка плоскостности — BALTECH КВАНТ-ШКИВ-II.
- Лазерная центровка цепных и ремённых передач — любой тип несоосности
- Оптическая проверка плоскостей и направляющих фундаментов
Допуски
Специалисты имеют аттестации, разрешения и допуски для работ на предприятиях газовой, нефтехимической, энергетической, металлургической и горнодобывающей промышленности; инструмент сертифицирован и поверен.
Диагностика и виброобследование паровых турбин Siemens
Диагностика и виброобследование паровых турбин Siemens (Brno) и компрессорных установок на действующем производстве. Работы выполнены профессиональным взрывозащищённым инструментом с поверкой; по итогам Заказчику передан полный отчёт.
Что включала диагностика
- Измерение вибрации опор и подшипниковых узлов
- Спектральный анализ сигналов вибрации
- Оценка центровки валопровода и дисбаланса роторов
- Тепловой контроль узлов и анализ маслосистемы
- Заключение с журналом работ и техническими рекомендациями
Объект и результат
- ЗаказчикООО «Газпром нефтехим Салават»
- ОборудованиеПаровые турбины Siemens (Brno) P-22,5/22,5-100/12, К-7,15-12; компрессорные установки ВК-3, 6ВВ-30/8М2У3, ВК-2
- РезультатПолный отчёт с журналом работ и техническими рекомендациями
Шеф-надзор при ремонтах паровых турбин Siemens (Brno) и Mitsubishi, инспекции компрессоров — в референс-листе ремонтов.
Пришлите данные по агрегату — предложим программу обследования
Выезд на площадку Заказчика, профессиональный взрывозащищённый инструмент с поверкой, отчёт с рекомендациями.
