Обратный инжиниринг
Изготавливаем запасные части цилиндро-поршневой группы, клапаны, цилиндры и коленчатые валы по чертежам или образцу — с восстановлением конструкторской документации, подбором материалов и подтверждением соответствия контролем. Ресурс агрегата не зависит от одного источника поставки.
Цилиндро-поршневая группа
Снимаем геометрию, восстанавливаем чертежи, подбираем материал и технологию, изготавливаем деталь и подтверждаем её соответствие контролем. Ниже — материальное исполнение и ключевые параметры по основным группам деталей.
Гильзы цилиндров
Центробежное литьё из серого / высокопрочного чугуна или поковка 30Х13, 38Х2МЮА по IV–V гр. ГОСТ 8479-70 (25054-81).
- Диаметрдо 800 мм
- Длинадо 1500 мм
- Шероховатость зеркалаRa 0,16 мкм
Поршни
Центробежное литьё из серого / высокопрочного чугуна или коррозионно-стойкая жаропрочная сталь.
- Диаметрдо 800 мм
- Длинадо 1500 мм
- ШероховатостьRa 0,8 мкм
Штоки
Поковка 38Х2МЮА, 34CrAlNi7-10 и аналоги по IV–V гр. Покрытие рабочей зоны — под условия эксплуатации: ТВЧ 50–54 HRC, азотирование 62–66 HRC, карбид вольфрама 70–74 HRC.
- Диаметрдо 390 мм
- Длинадо 3500 мм
- Шероховатость раб. зоныRa 0,2 мкм
Ремонт, изготовление и ЗИП
Ремонт клапанов различных типов и изготовителей: замена расходных элементов, восстановление уплотнительных поверхностей седла или изготовление седла. Новые клапаны по реинжинирингу — с определением материала и его свойств. ЗИП: пластины (металл / PEEK), кольца PEEK, уплотнительные элементы, пружины.
- дисковые (металл)
- пластинчатые (PEEK)
- кольцевые
- комбинированные
- диаметр до 500 мм
Цилиндры
Высокопрочный чугун / поковка 42CrMo4, V гр. На каждую деталь — карта контроля, сертификат на материал, акты дефектоскопии и гидроиспытаний, карта замеров, паспорт, сертификат качества и происхождения.
Коленчатые валы
Поковка 34CrNiMo6+QT, C35, V гр. Материалы европейских и российских марок с прослеживаемостью по сертификатам: по каждой партии — химический состав, механические испытания и протоколы неразрушающего контроля.
Чем подтверждаем геометрию и ресурс
Геометрию снимаем на координатно-измерительной машине и оптическим 3D-сканированием — это позволяет работать с допусками ответственных узлов вращающегося оборудования. Износо- и коррозионно-стойкие покрытия подбираем под условия работы детали.
Измерение и контроль
- КИМZeiss / Hexagon
- 3D-сканированиеоблако точек и поверхности
- Дефектациякапиллярный, магнитопорошковый
- Материалспектральный анализ, твёрдость, металлография
Покрытия
- HVOF
- Плазменное напыление
- PTA
- ТВЧ
- Азотирование
- Карбид-вольфрамовое напыление
Покрытие назначаем по результатам дефектации и условиям эксплуатации конкретного агрегата, а не по типовому шаблону.
Процесс — от обмера до доставки
Каждый этап закрывается документом: Заказчик в любой момент видит, что и в каком объёме сделано.
- 1

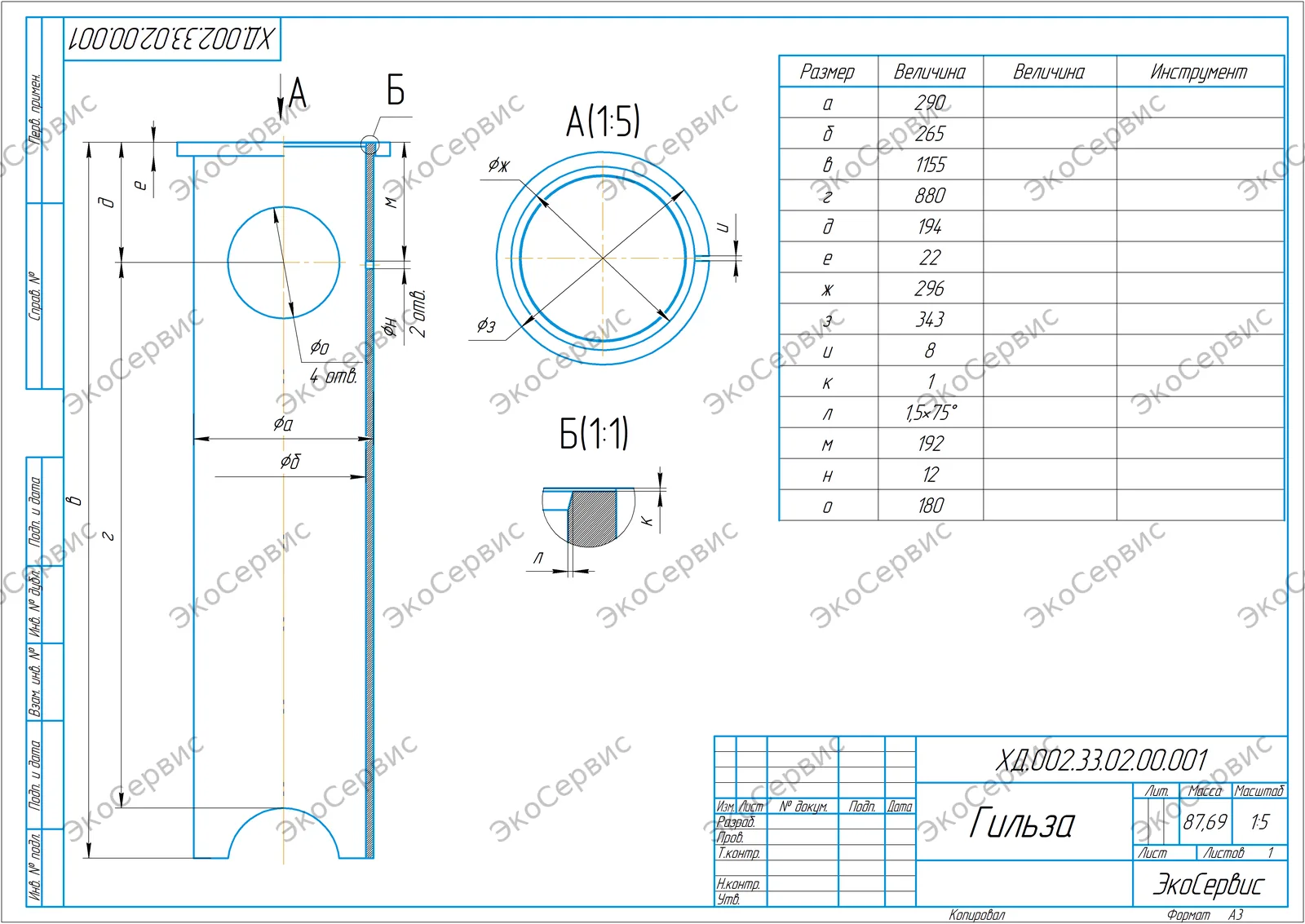

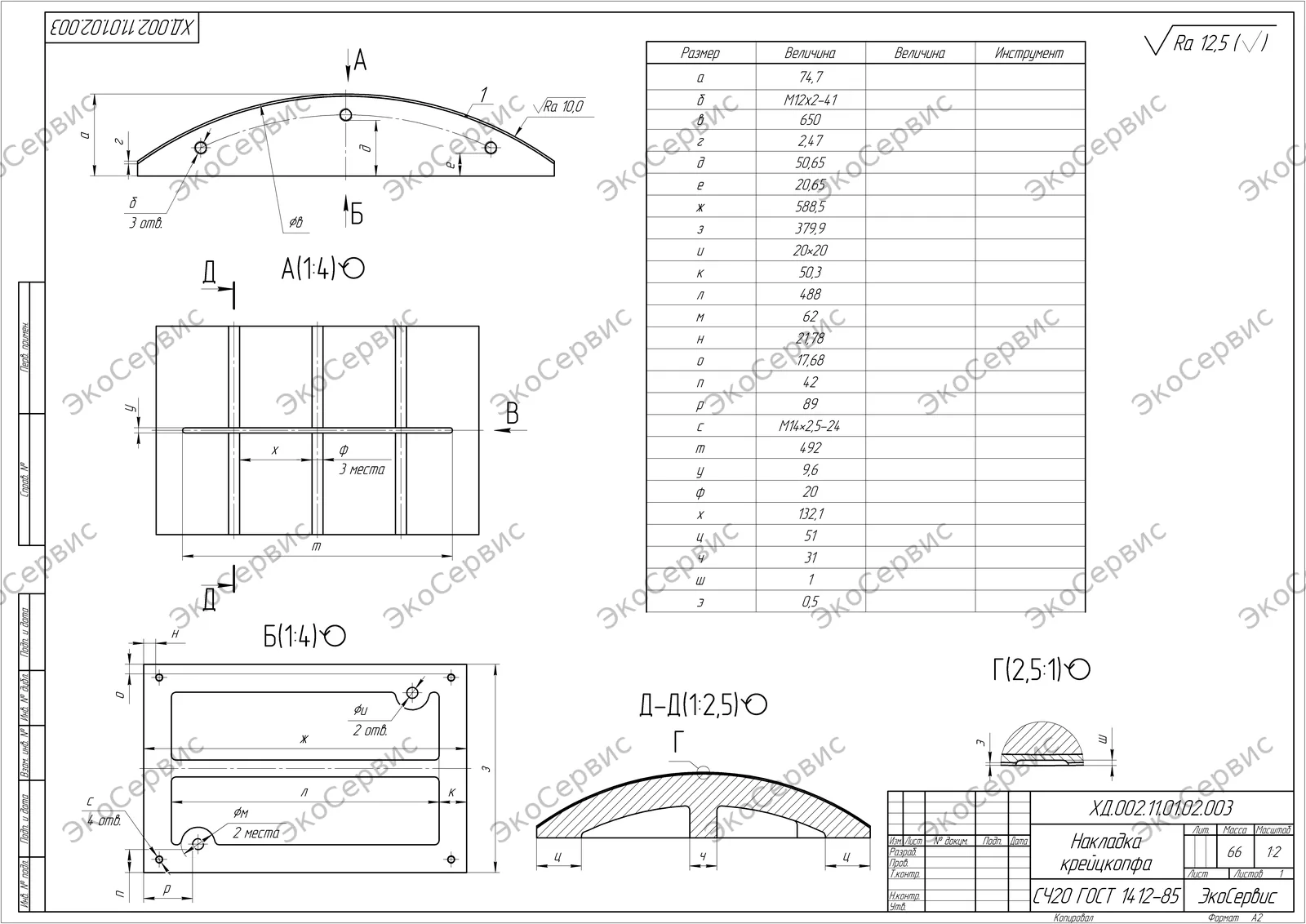

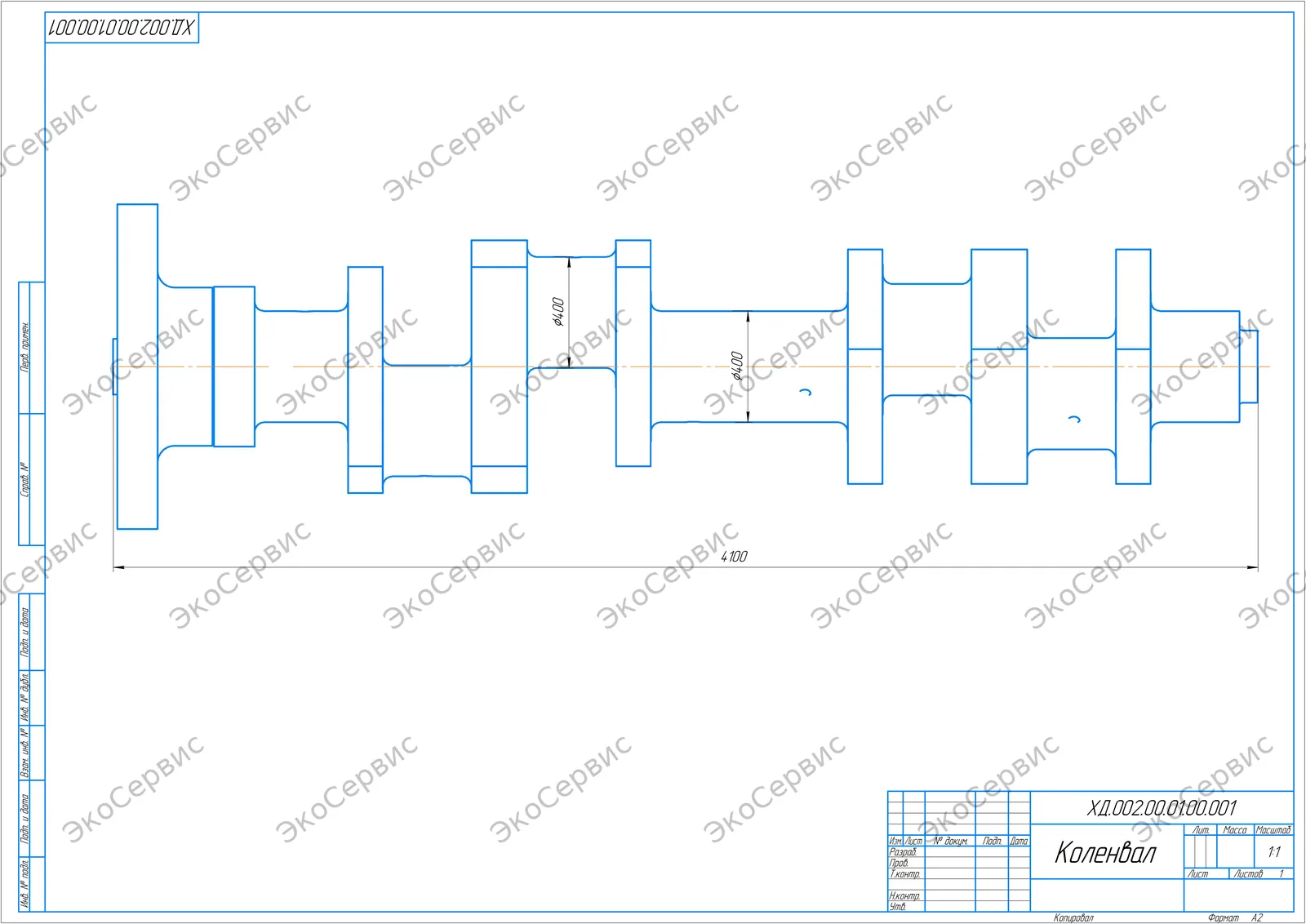

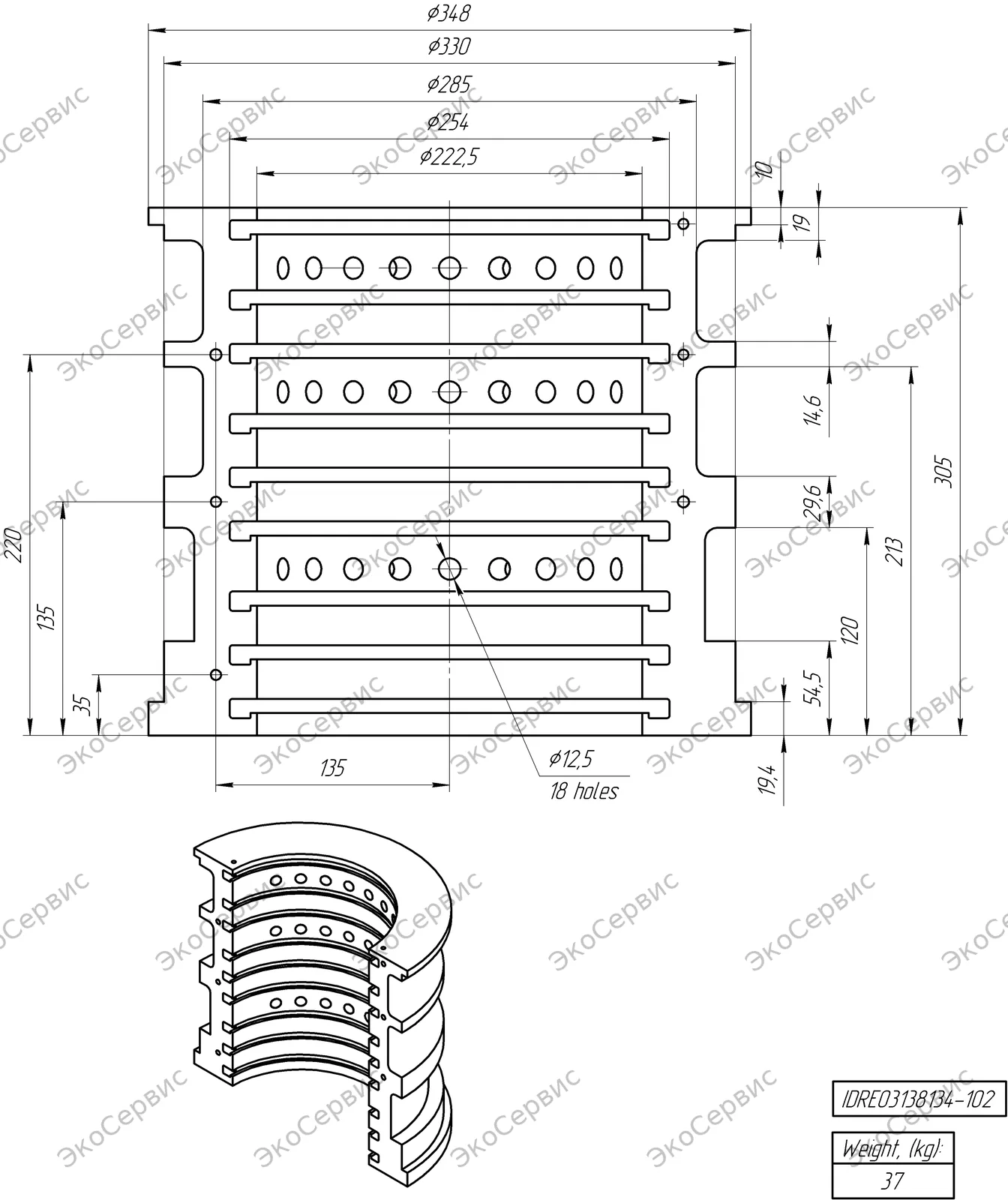

Эскизирование и замеры
Все необходимые замеры детали или узла, с выездом на объект к Заказчику.
- 2
Анализ материалов
Спектрографический анализ, замер твёрдости, определение среды работы.
- 3
3D-модель
При сборке узла — проверка размерной цепи.
- 4
Симуляция
Расчёт на прочность, теплопередачу, поток — при изменении материала или конструкции.
- 5
РКД
Выпуск и согласование рабочей конструкторской документации.
- 6
Симуляция ЧПУ
Симуляция обработки детали в CAM-системе.
- 7
Механообработка
Обработка заготовки на станках по выданному техническому заданию.
- 8
ОТК
Контроль на соответствие РКД; при необходимости — ЦД или УЗК.
- 9
Сборка
Для сборочного узла — сборка и дополнительные испытания по РКД.
- 10
Техническая документация
Карта контроля, сертификаты на материал, акты пройденных испытаний.
- 11
Упаковка
Консервация и упаковка детали или узла.
- 12
Доставка
Готовая продукция и документация — Заказчику.
Что входит в комплект
Гильзы, поршни, штоки
- Сертификат на материал (химанализ, механические испытания)
- Акты дефектоскопий
- Акт гидроиспытания — поршни и гильзы
- Акт с характеристиками рабочей зоны штоков (толщина и твёрдость покрытия, шероховатость)
- Карта замеров
- Паспорт и сертификат качества
Клапаны
- Сертификат на материал (химанализ, механические испытания, дефектоскопия)
- Карта замеров
- Акт испытания на работоспособность
- Паспорт и сертификат качества с результатами испытания на герметичность
Цилиндры
- Сертификат на материал (химанализ, механические испытания)
- Акты дефектоскопий и гидроиспытаний
- Карта замеров
- Паспорт, сертификат качества и происхождения
Коленчатые валы
- Сертификат на материал (химанализ, механические испытания)
- Акты дефектоскопий
- Карта замеров
- Паспорт, сертификат качества и происхождения
Реинжиниринг на объектах
Детали, изготовленные по реинжинирингу. К каждому снимку — что за деталь и для какого оборудования.

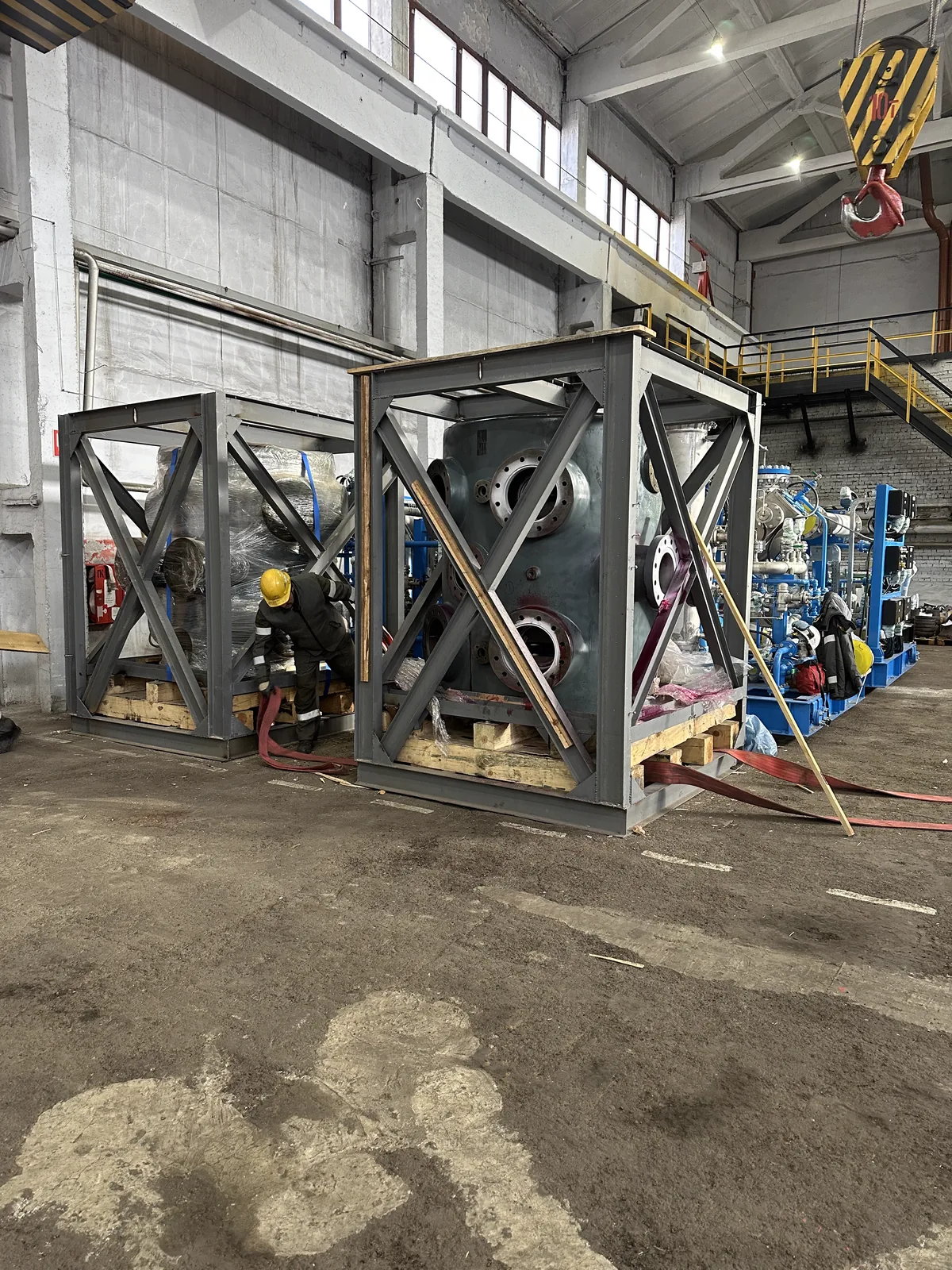

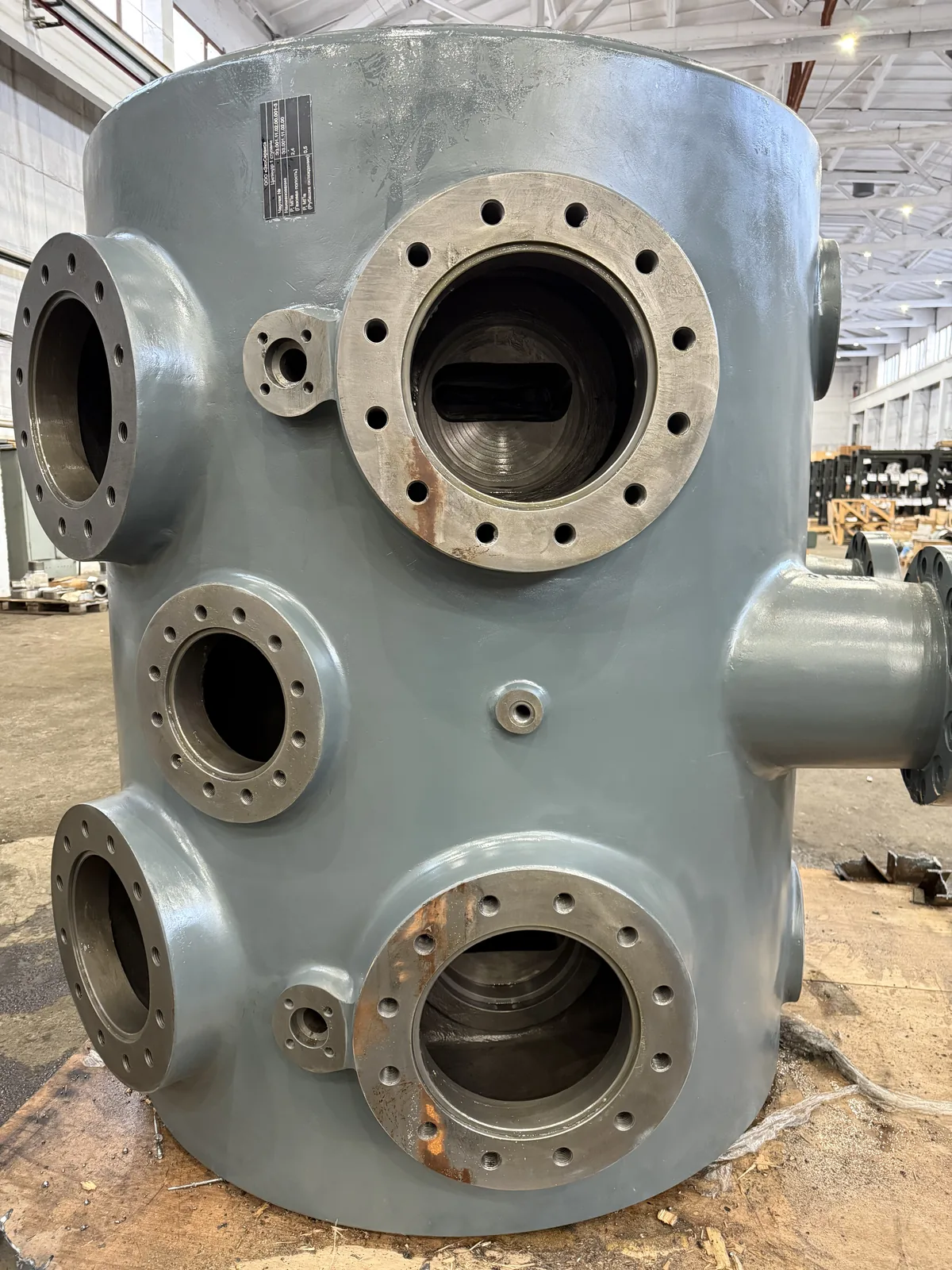

Erhard Zemmer — цилиндры 1-й ступени

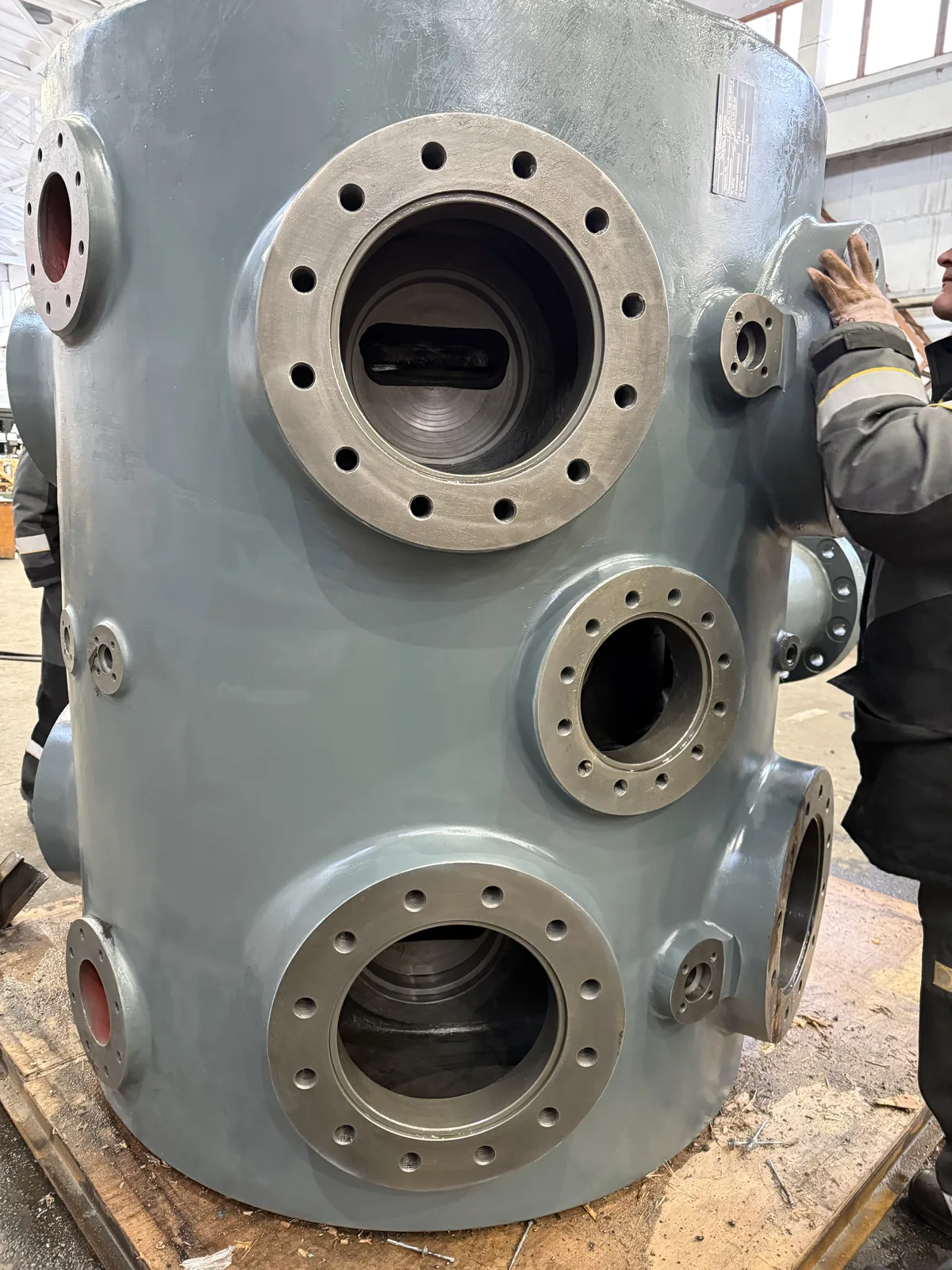

Три цилиндра 1-й ступени водородного поршневого компрессора Erhard Zemmer с восстановлением конструкторской документации. Заказчик — АО «Ангарская нефтехимическая компания».

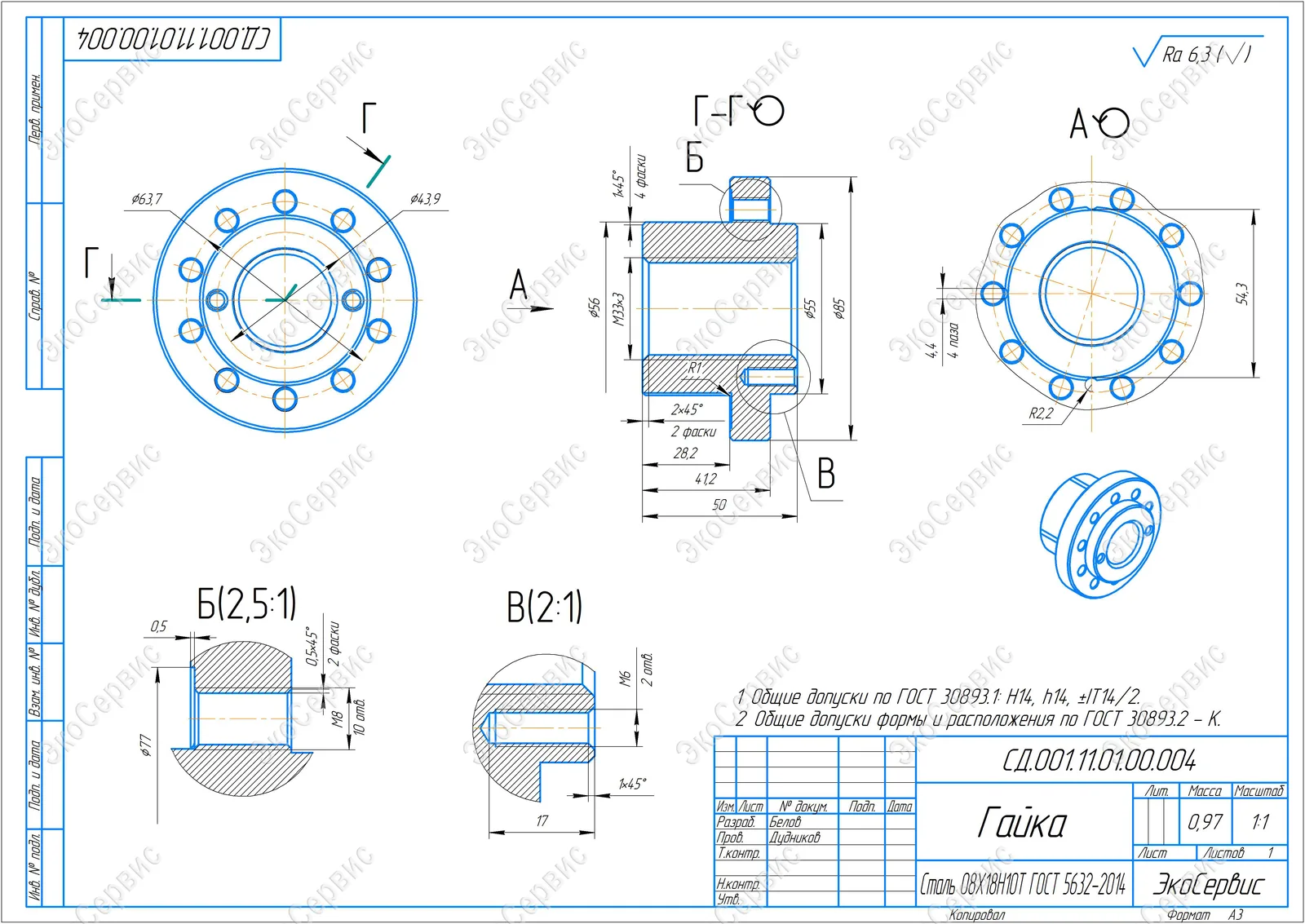

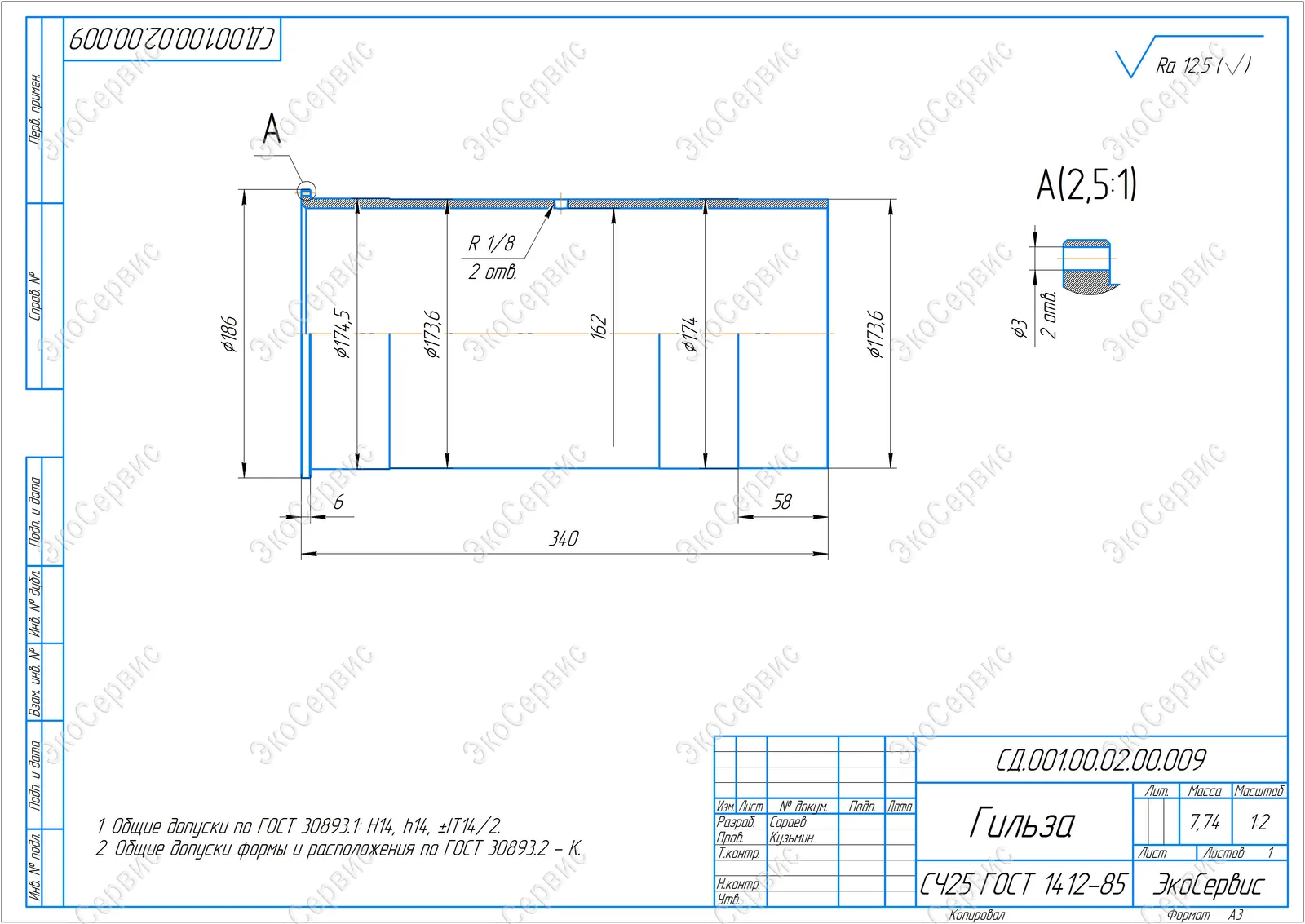

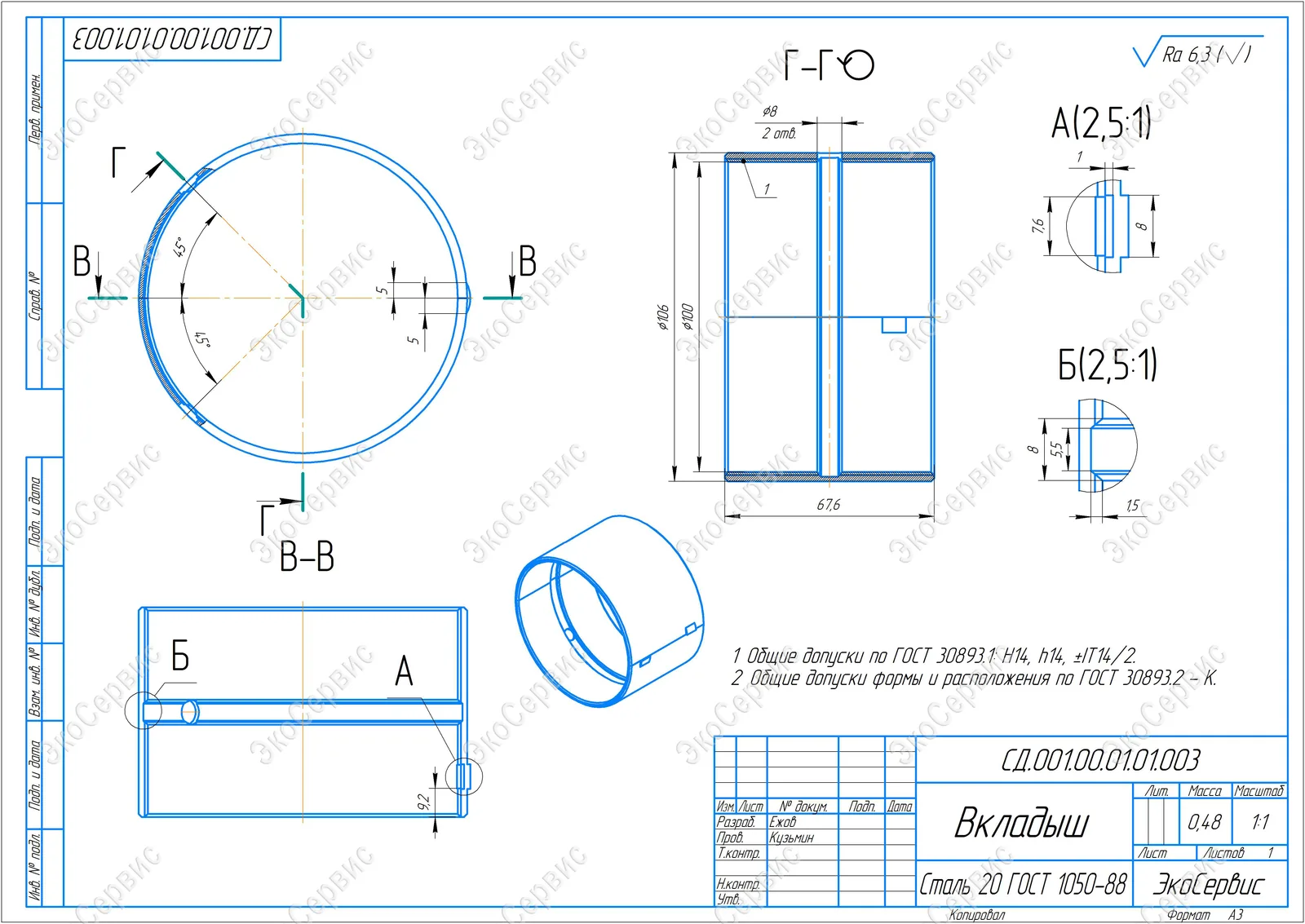

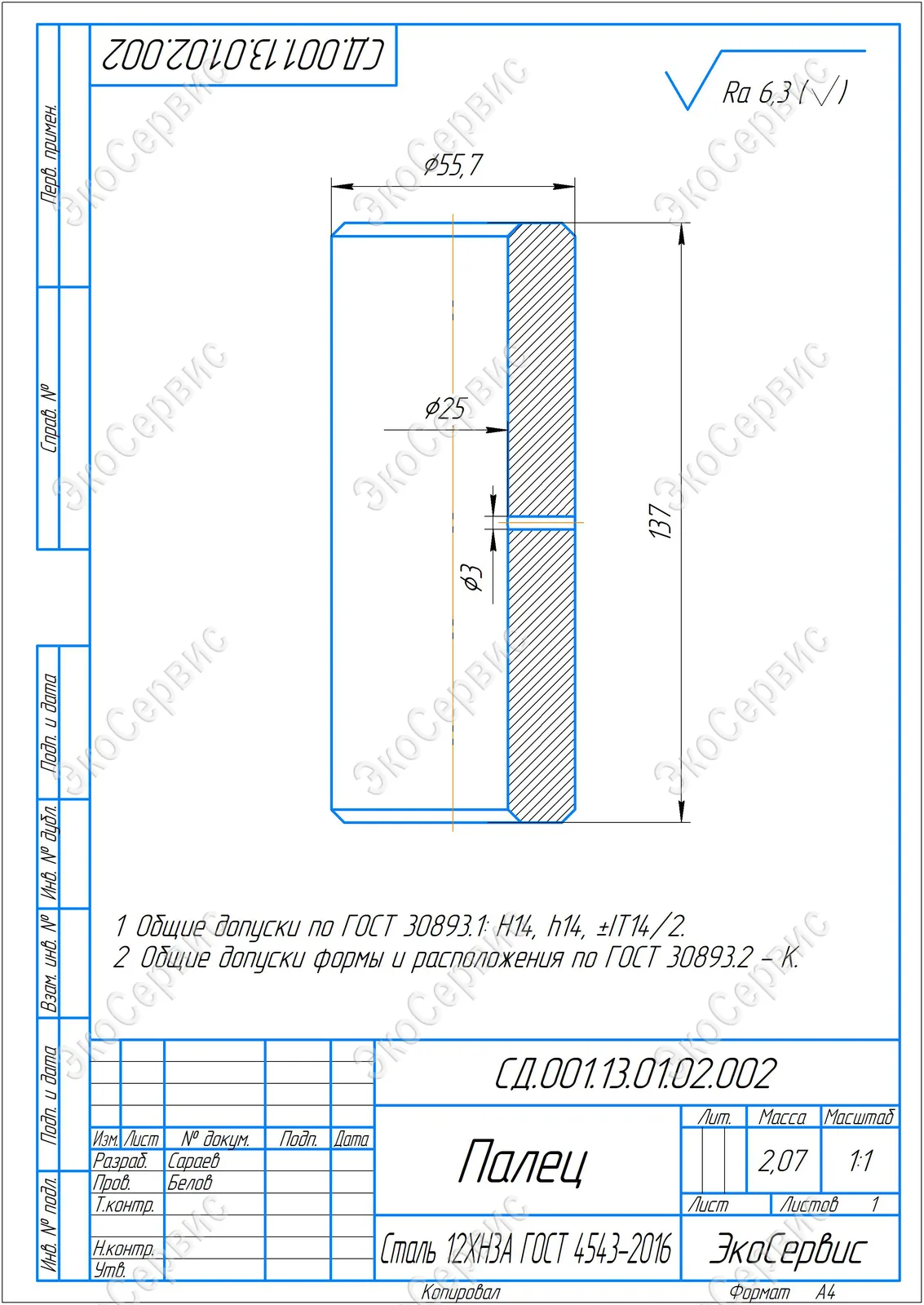

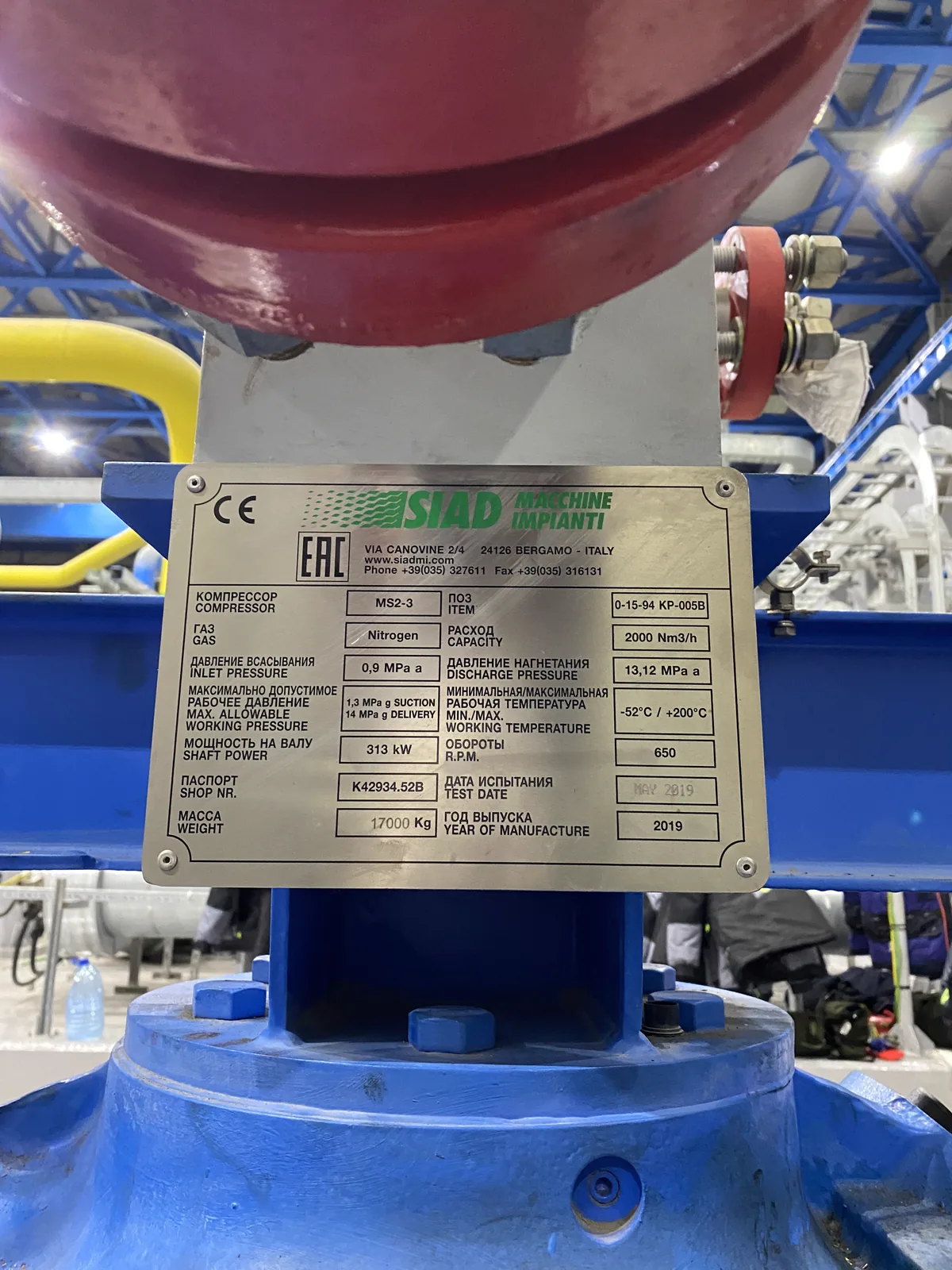

КейсSIAD MS2 — детали ЦПГ

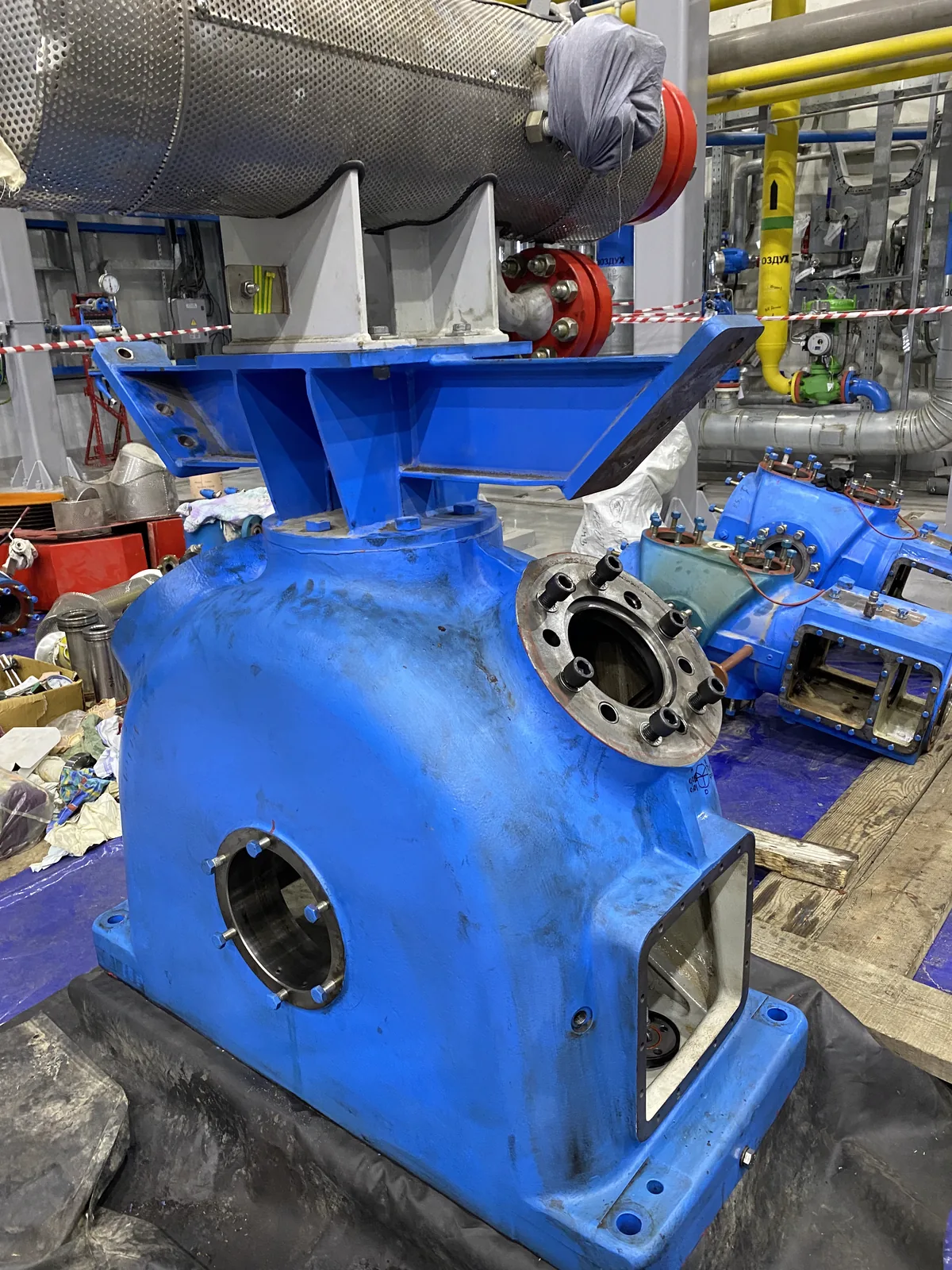

Полный перечень ЗИП к поршневым компрессорам SIAD Macchine Impianti MS2-3 / MS2-1: обмер, восстановление документации, контроль. ООО «Газпром переработка Благовещенск», ООО «Газпром комплектация».
Кейс43 позиции в референс-листе
Howden, Borsig, Burckhardt, GNC Galileo, Nuovo Pignone, Dresser Roots / Lufkin, Garo, Lewa, Albany и другие — 2021–2024.
СписокПолистать каталоги

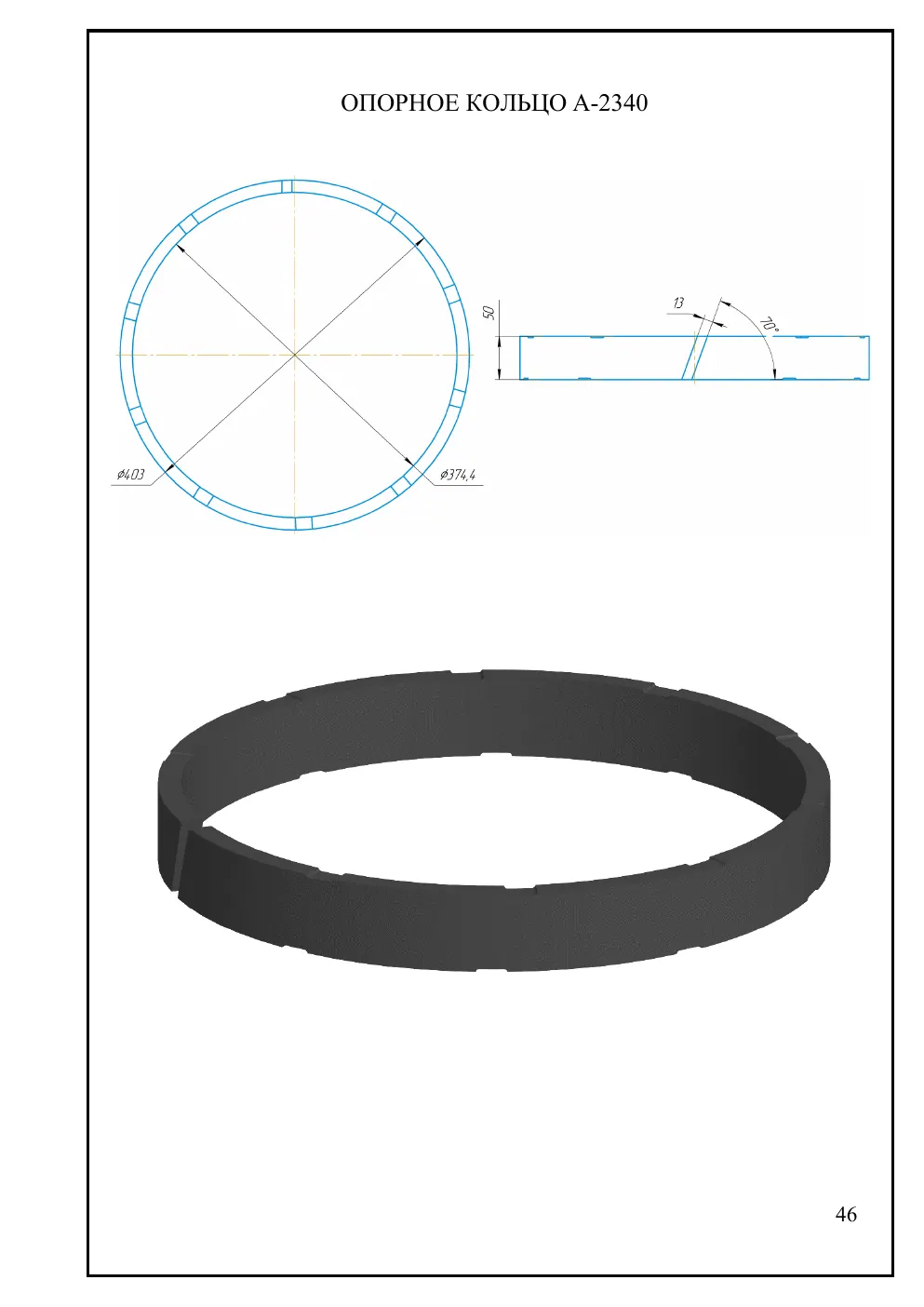

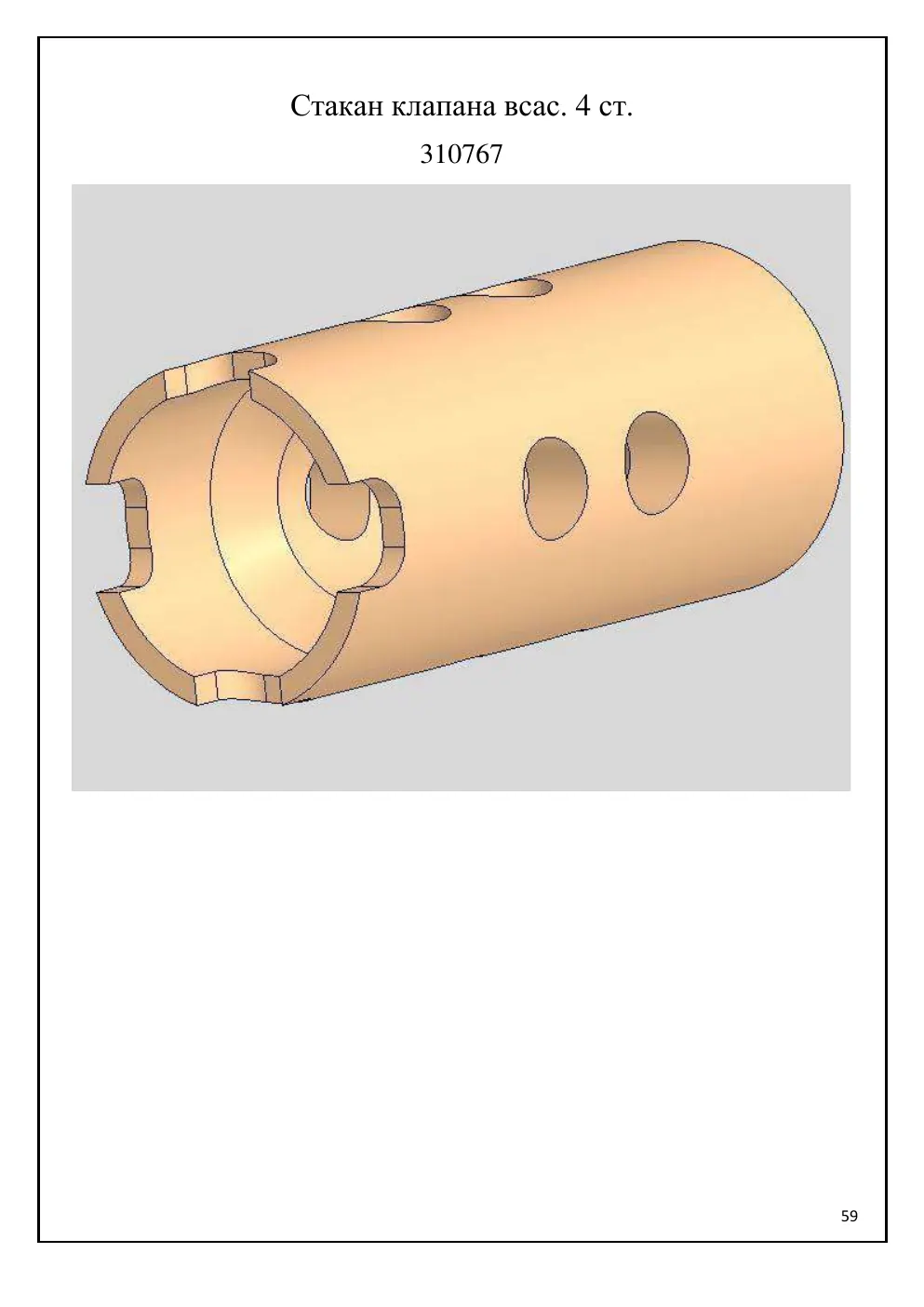

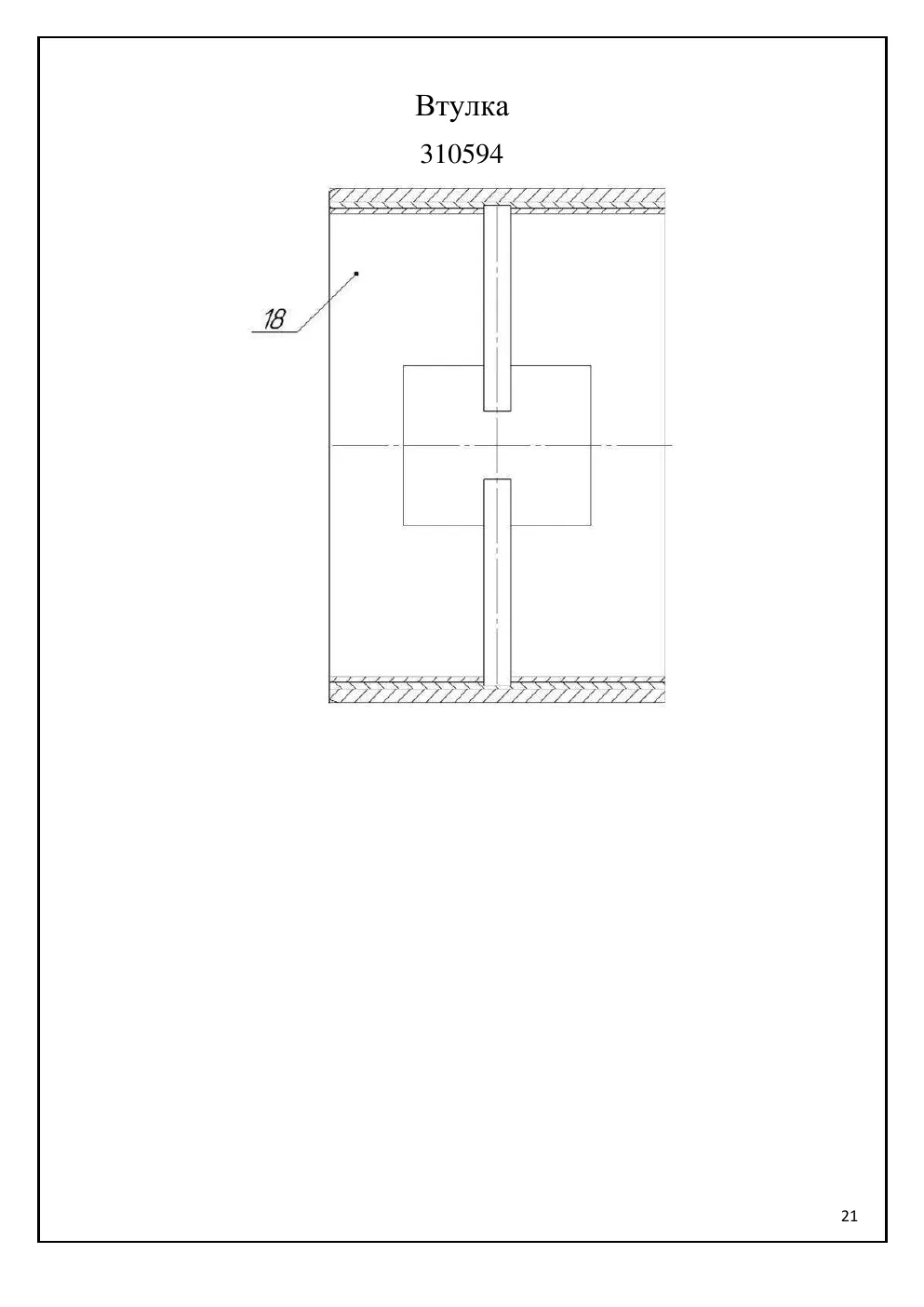

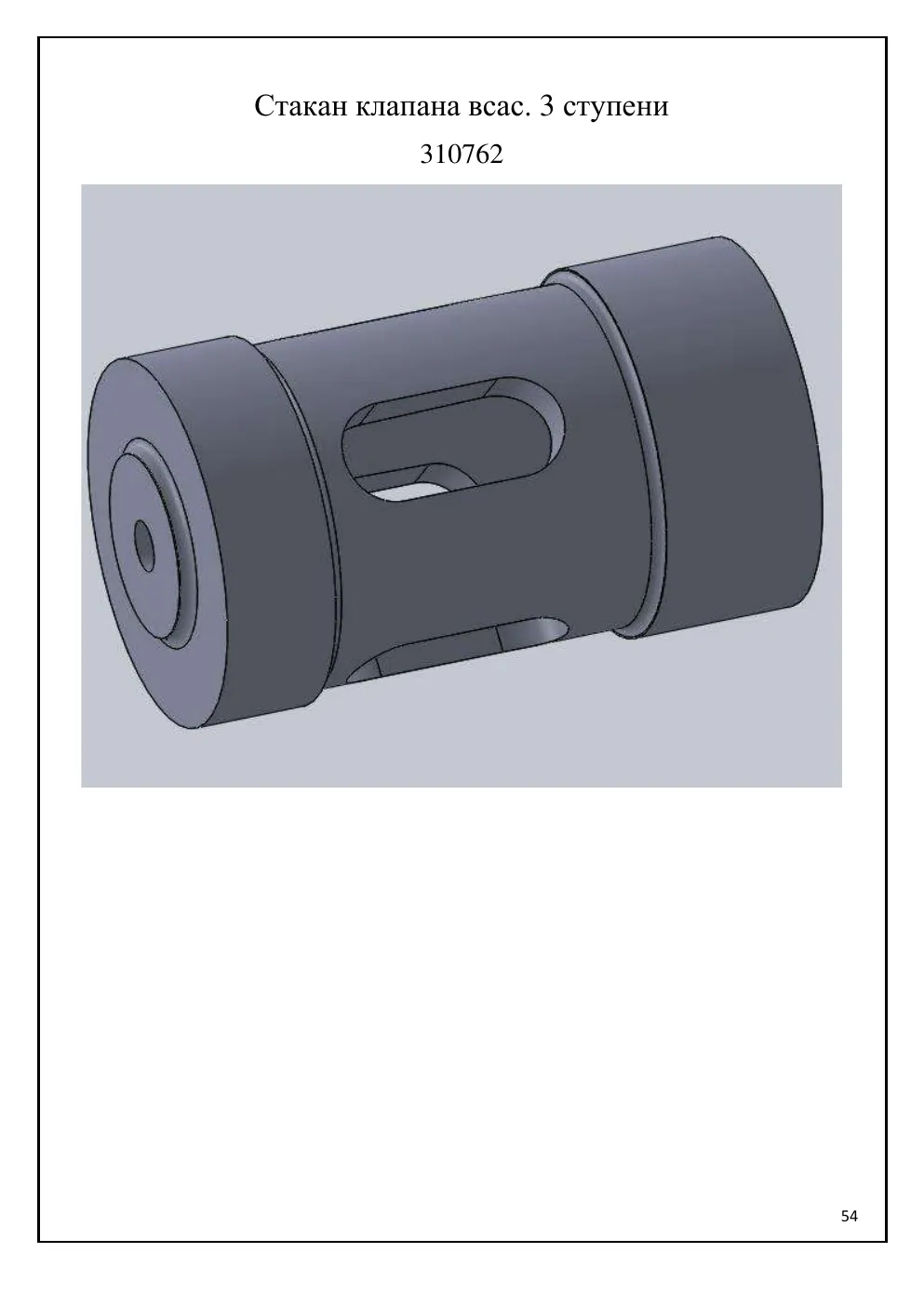

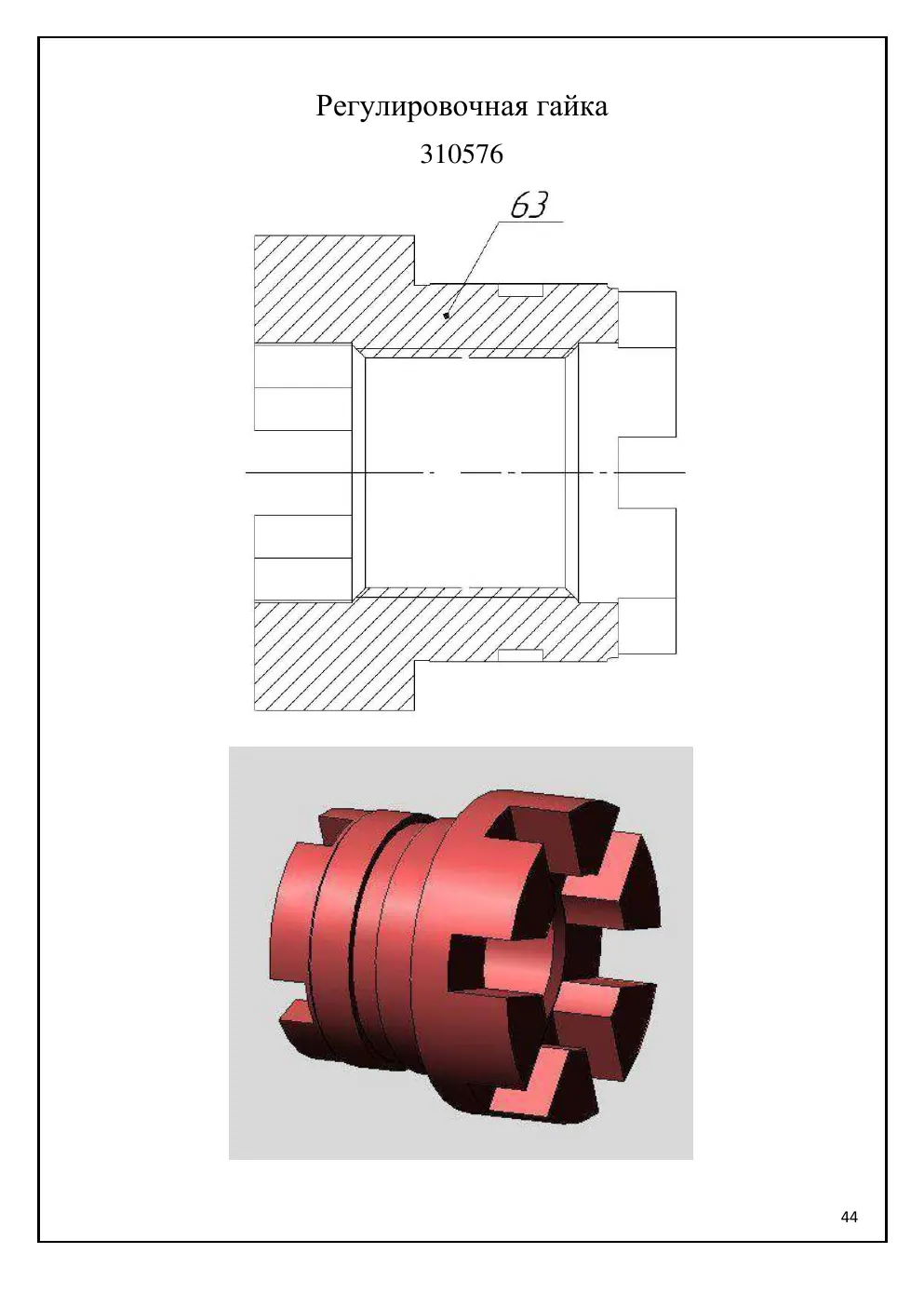

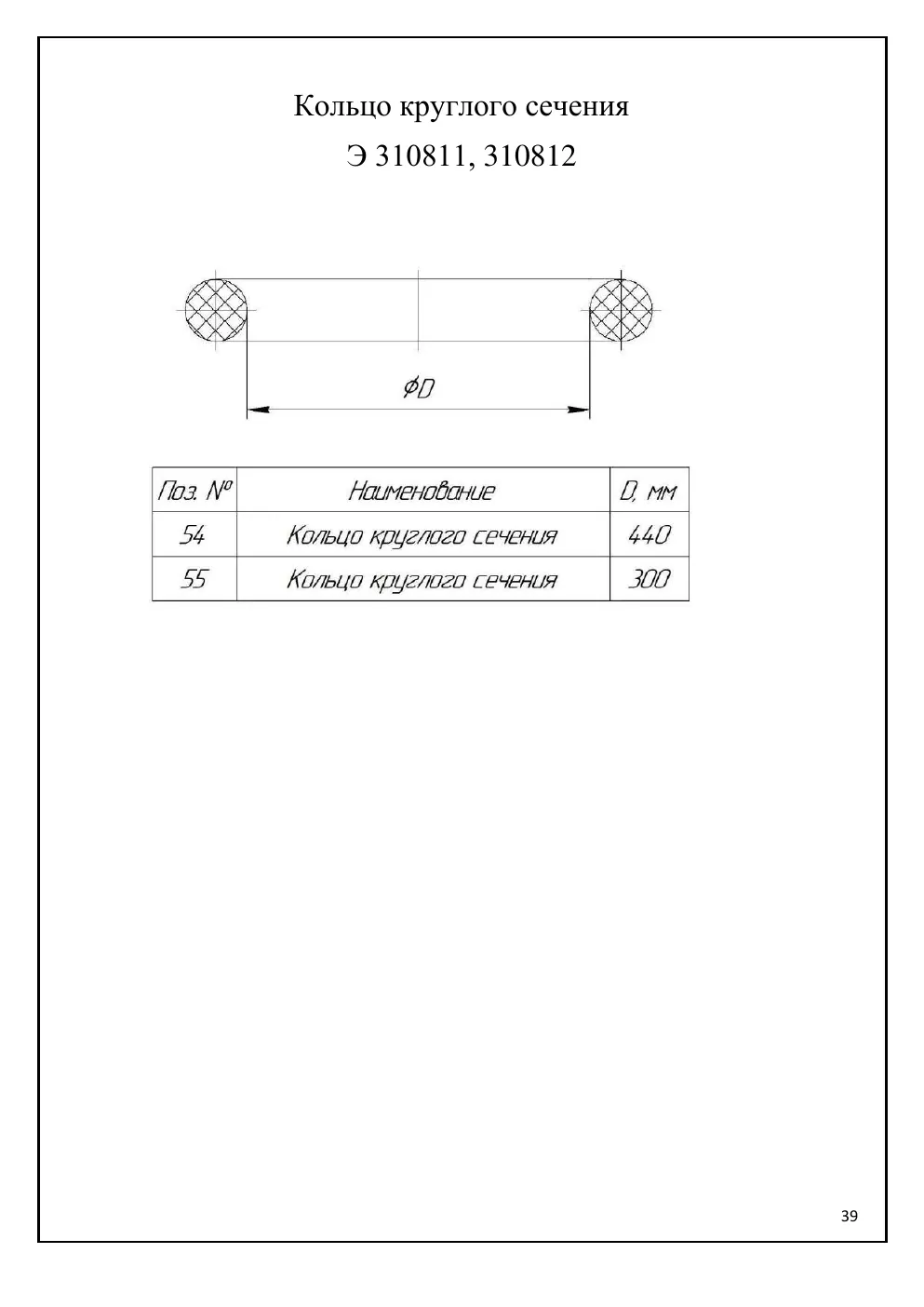

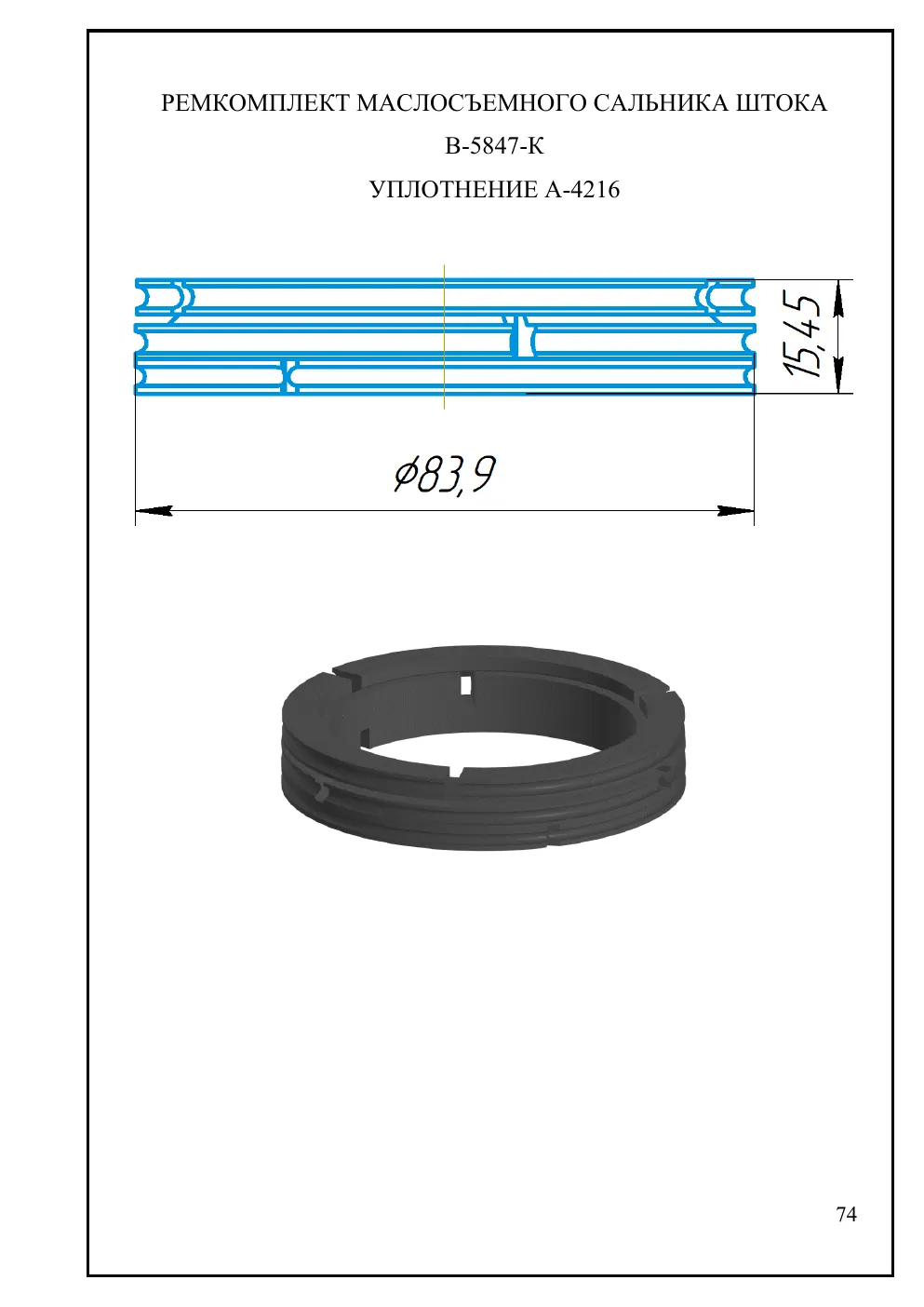

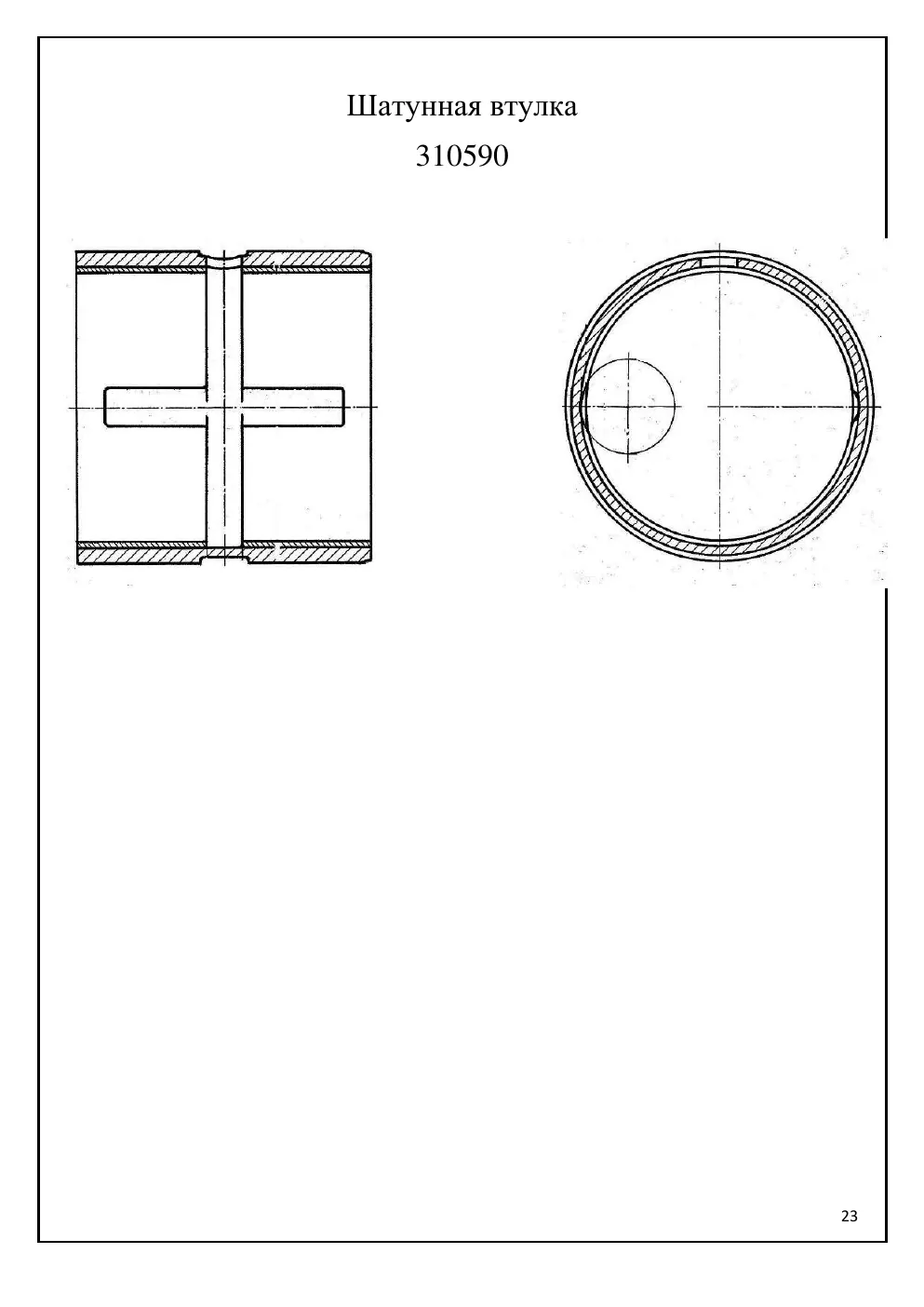

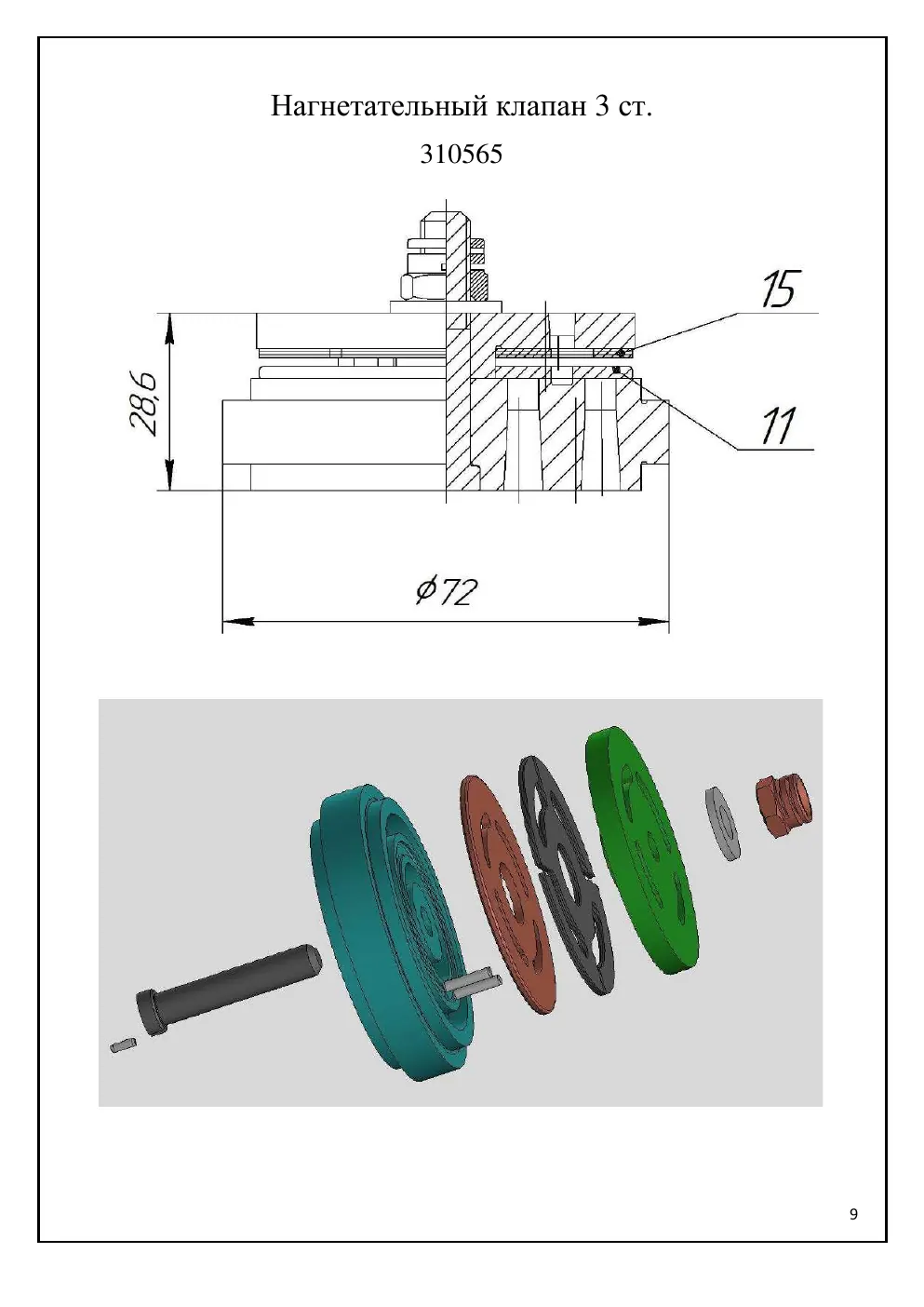

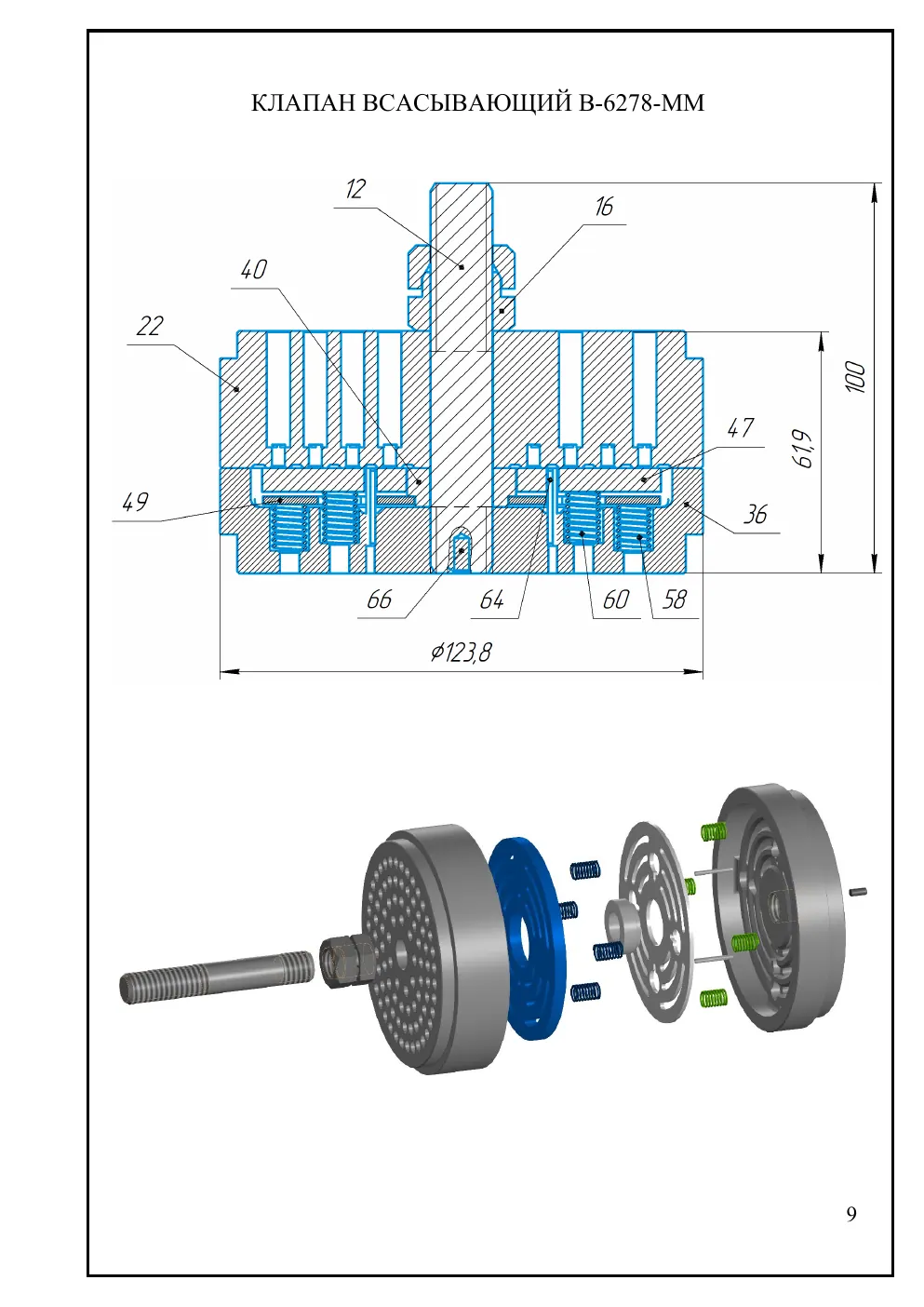

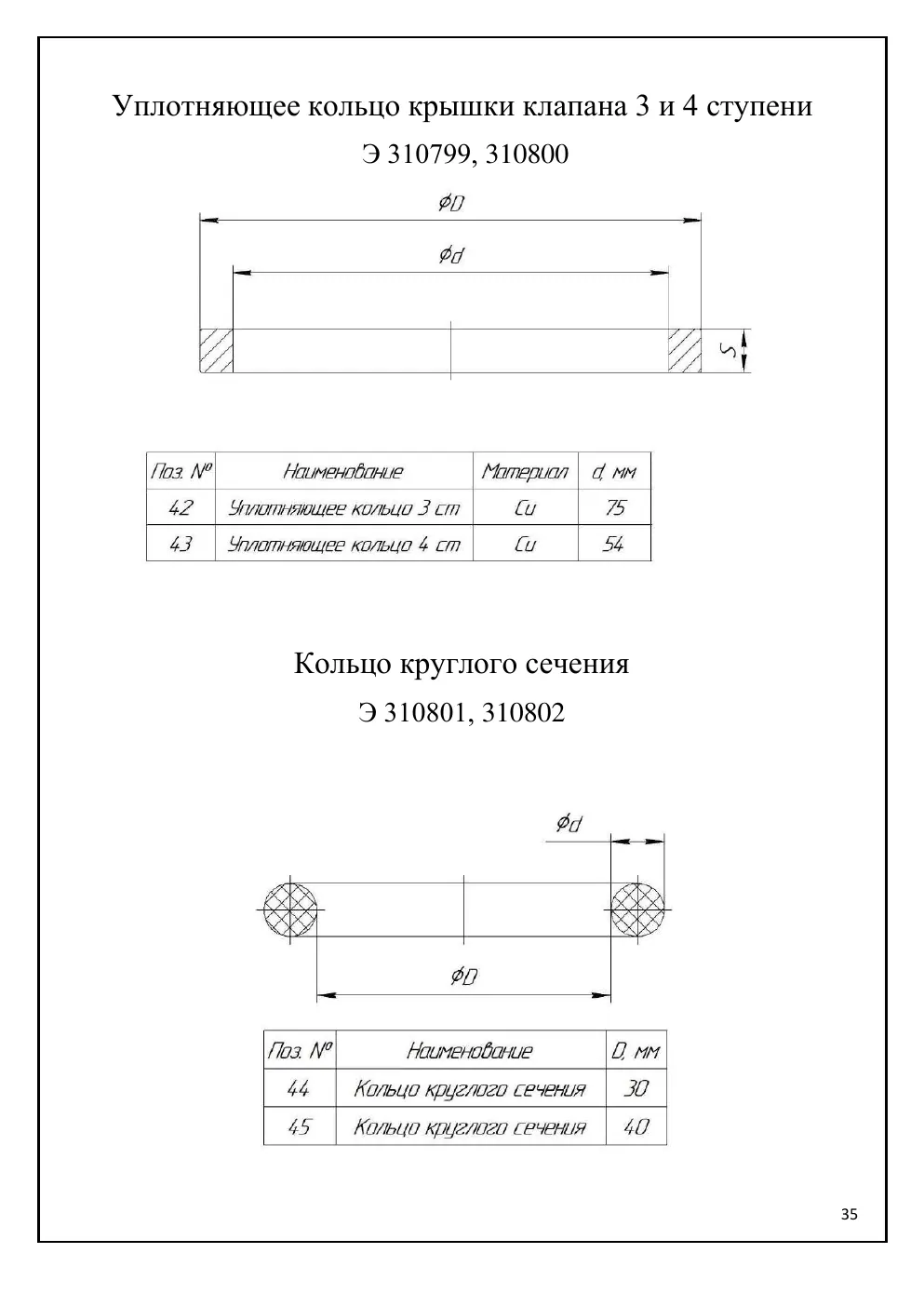

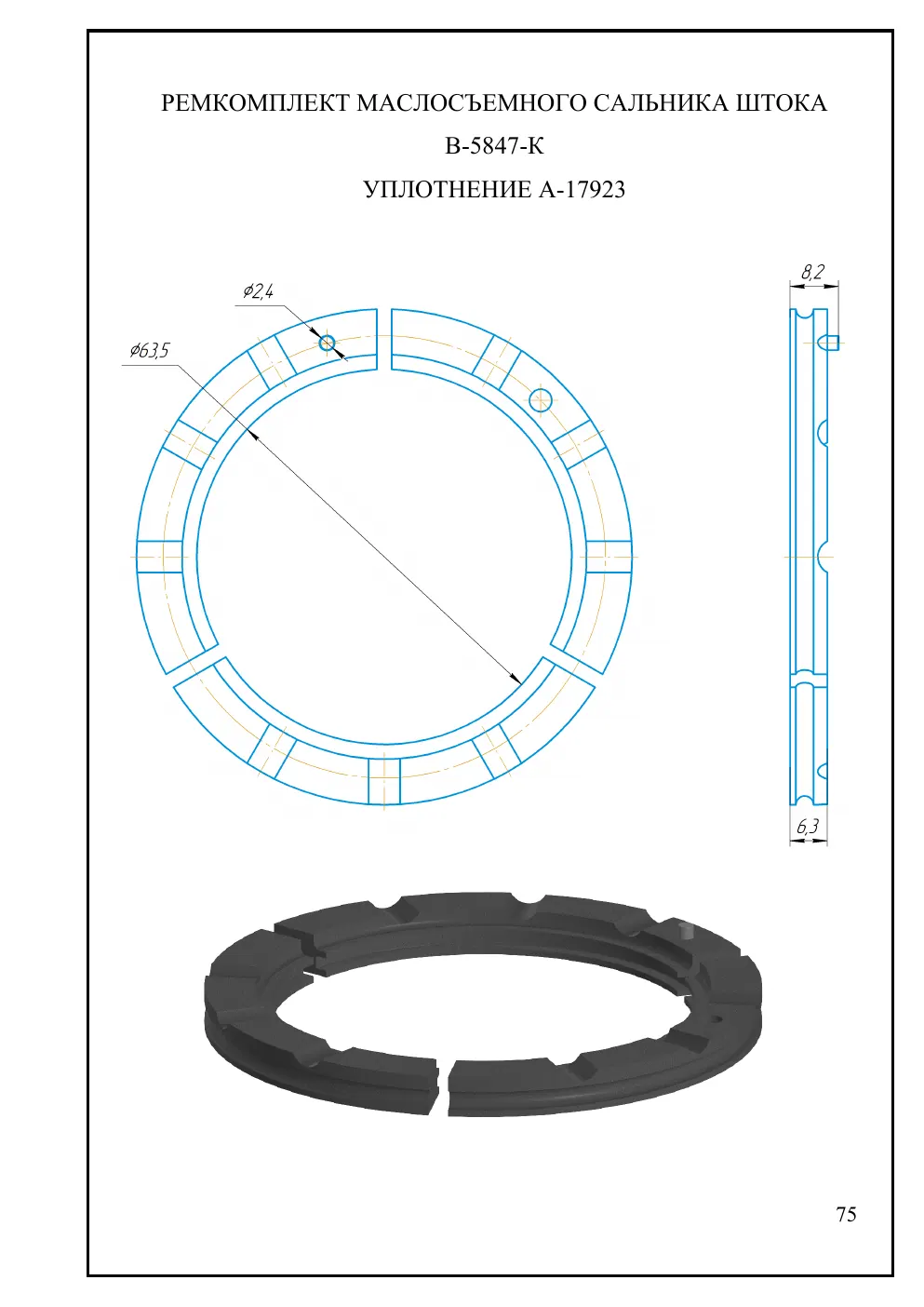

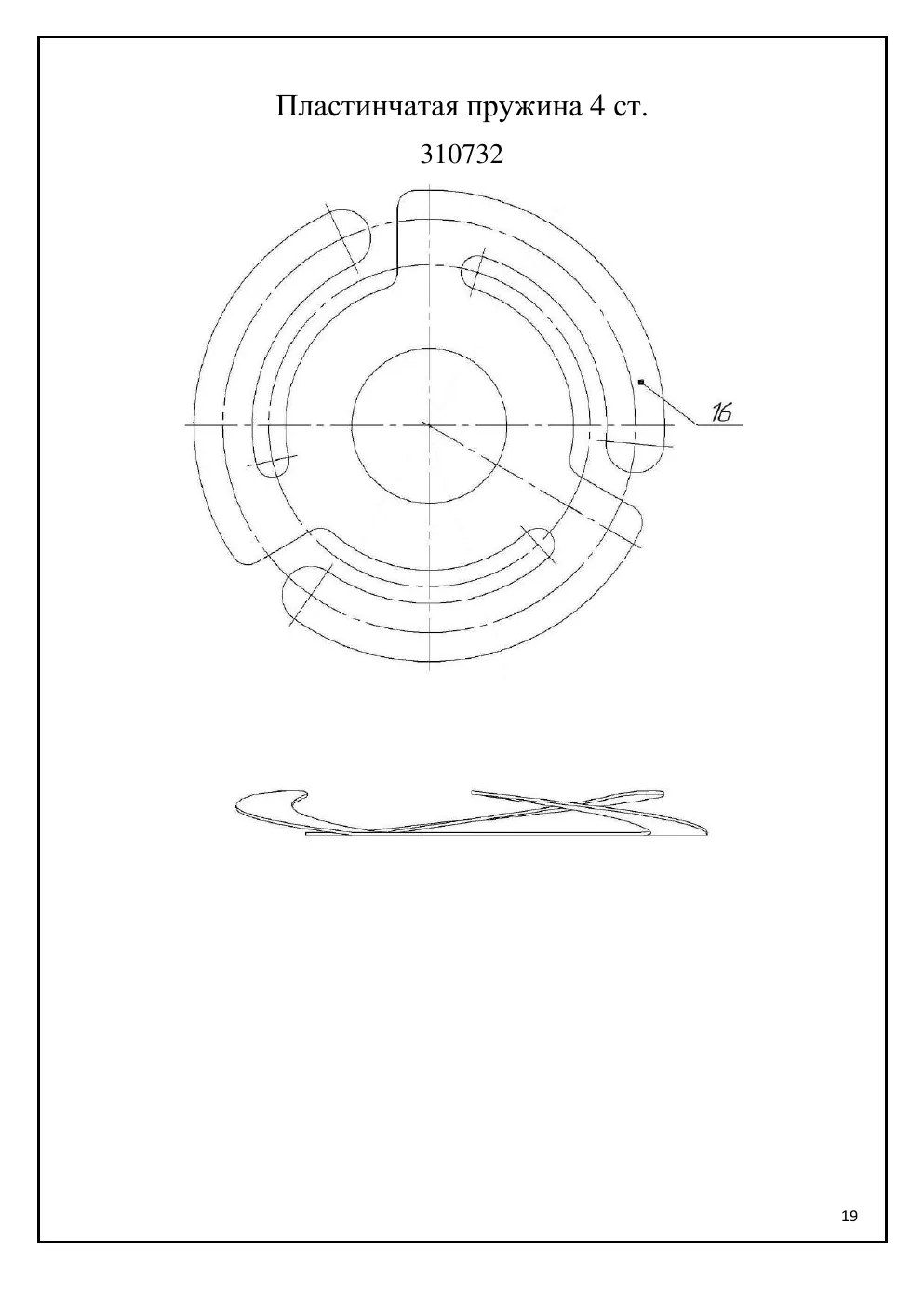

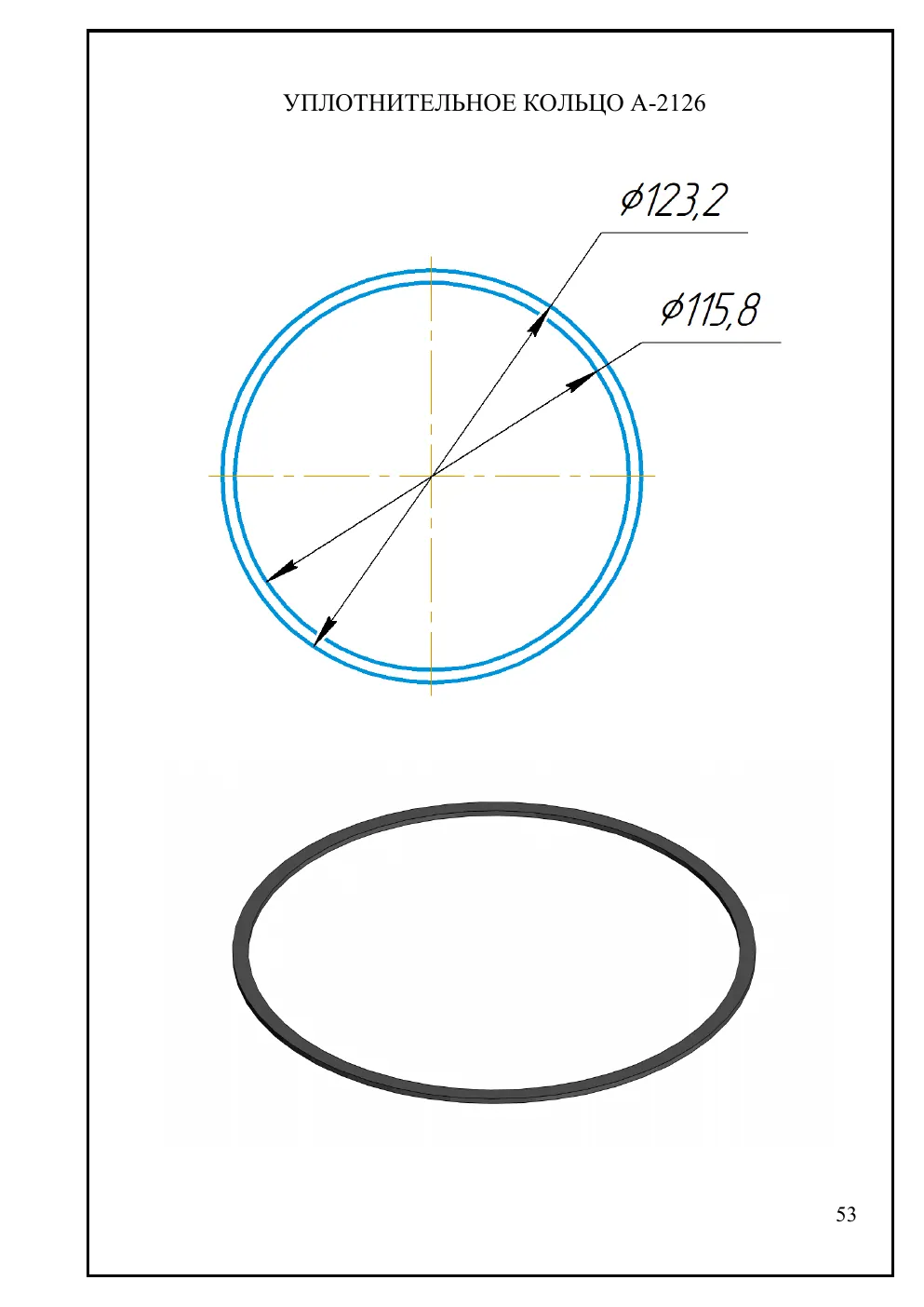

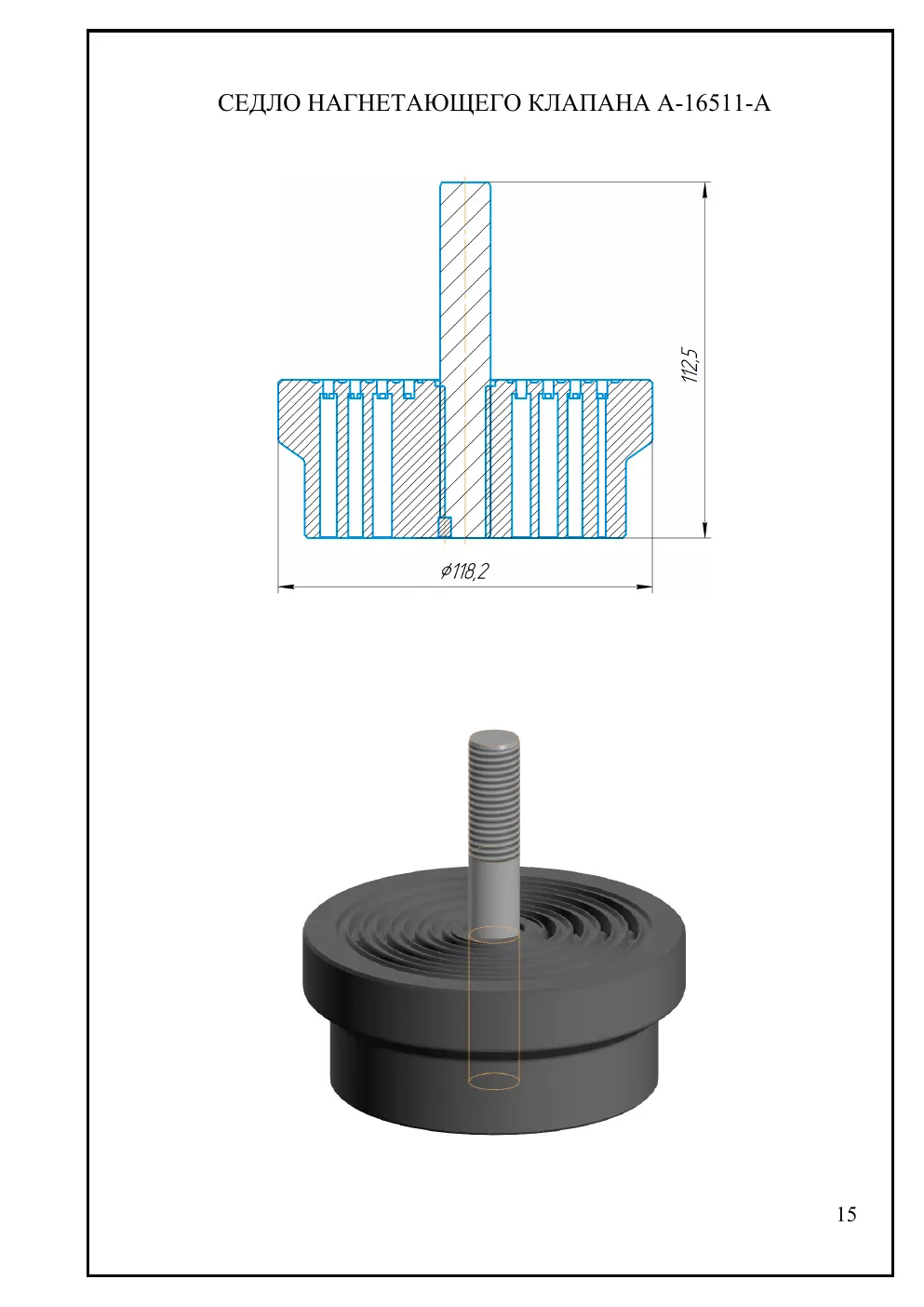

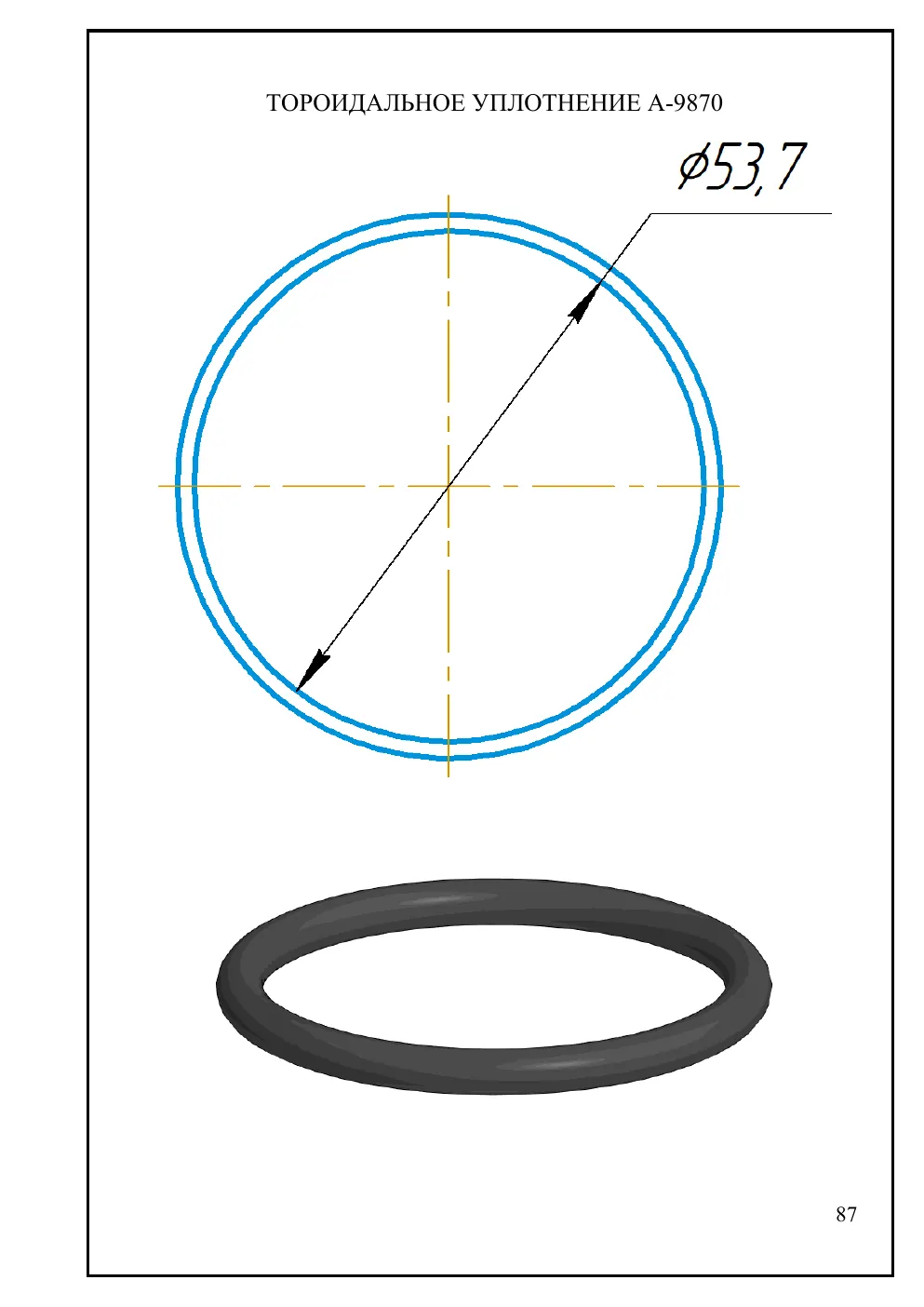

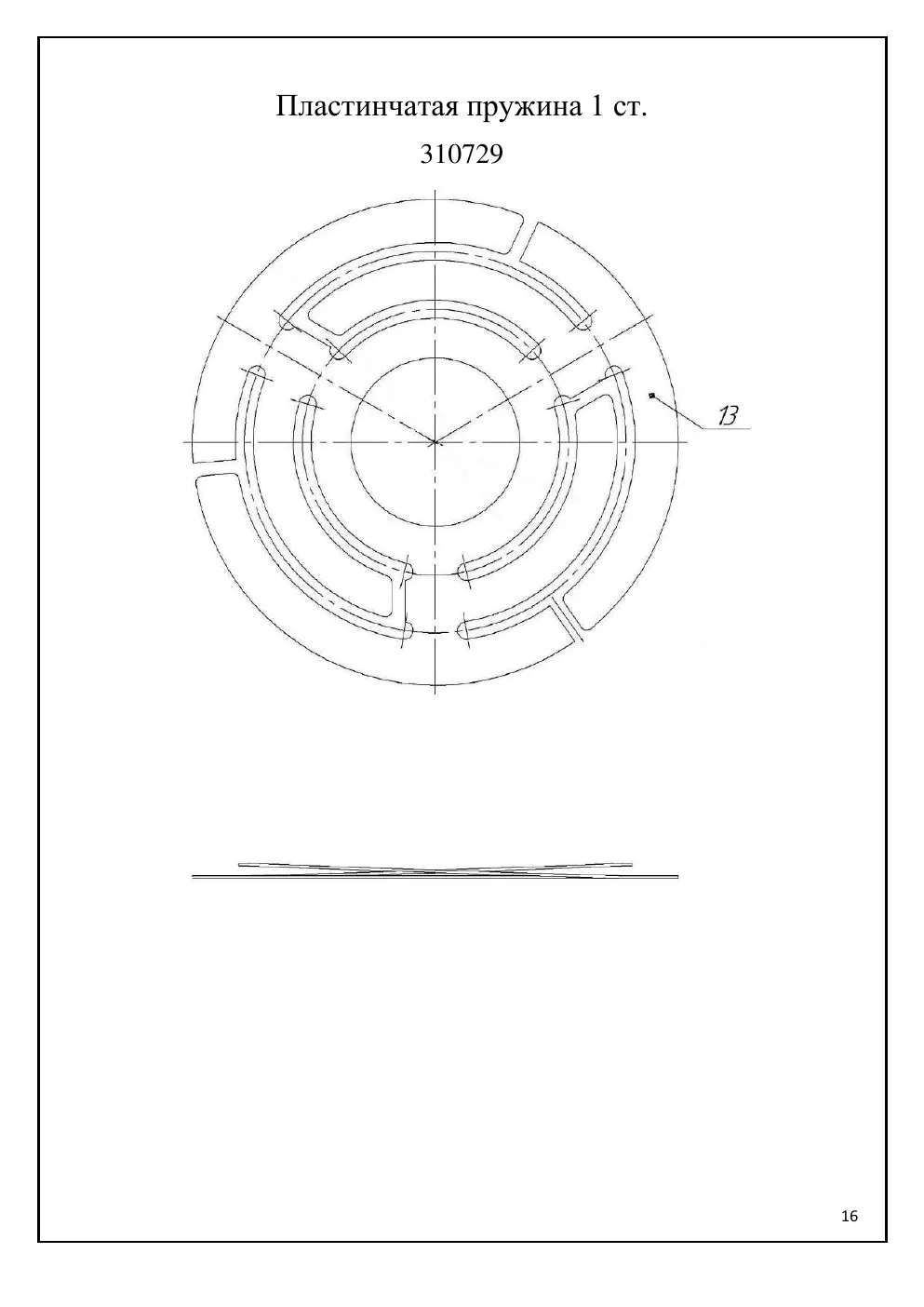

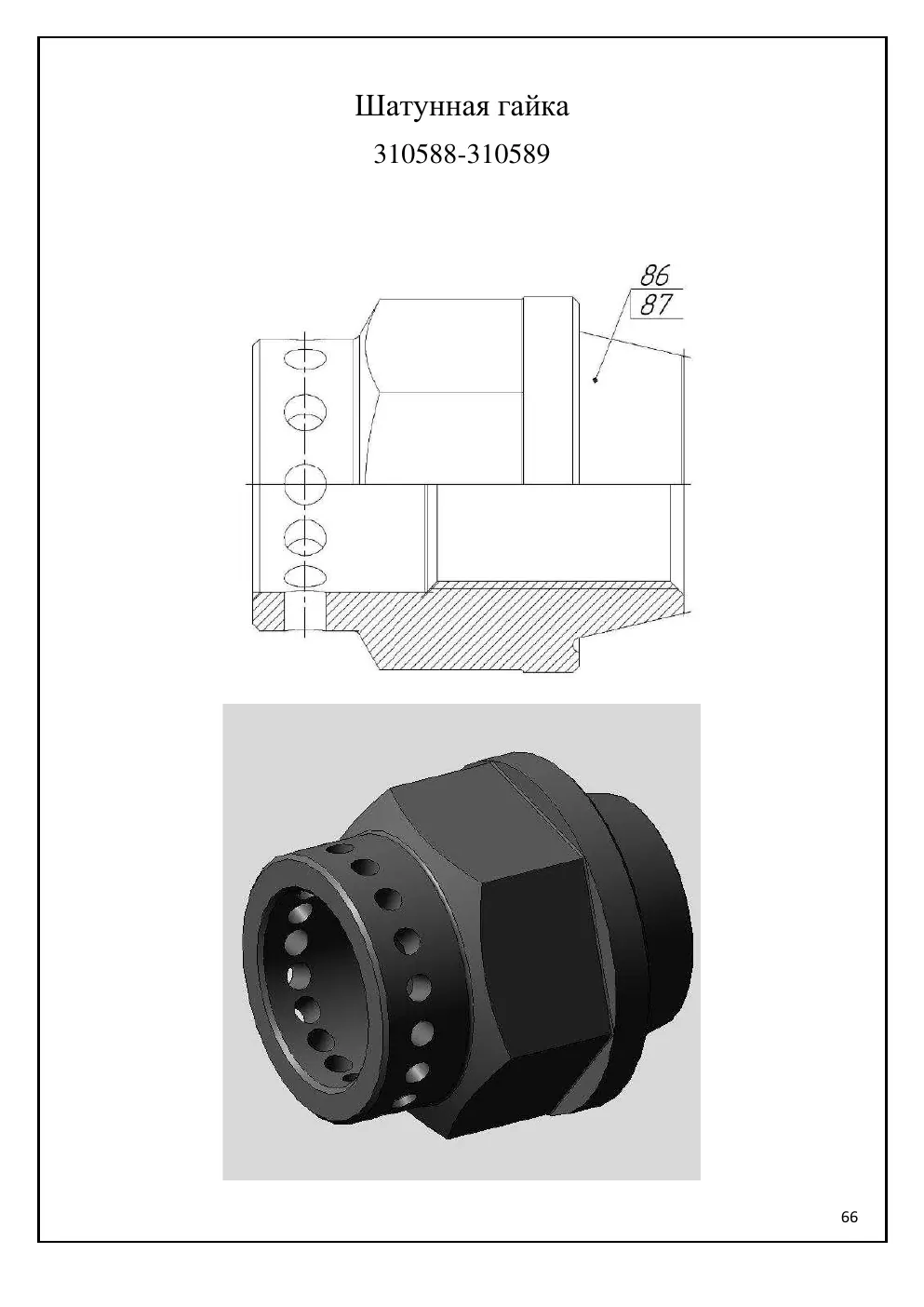

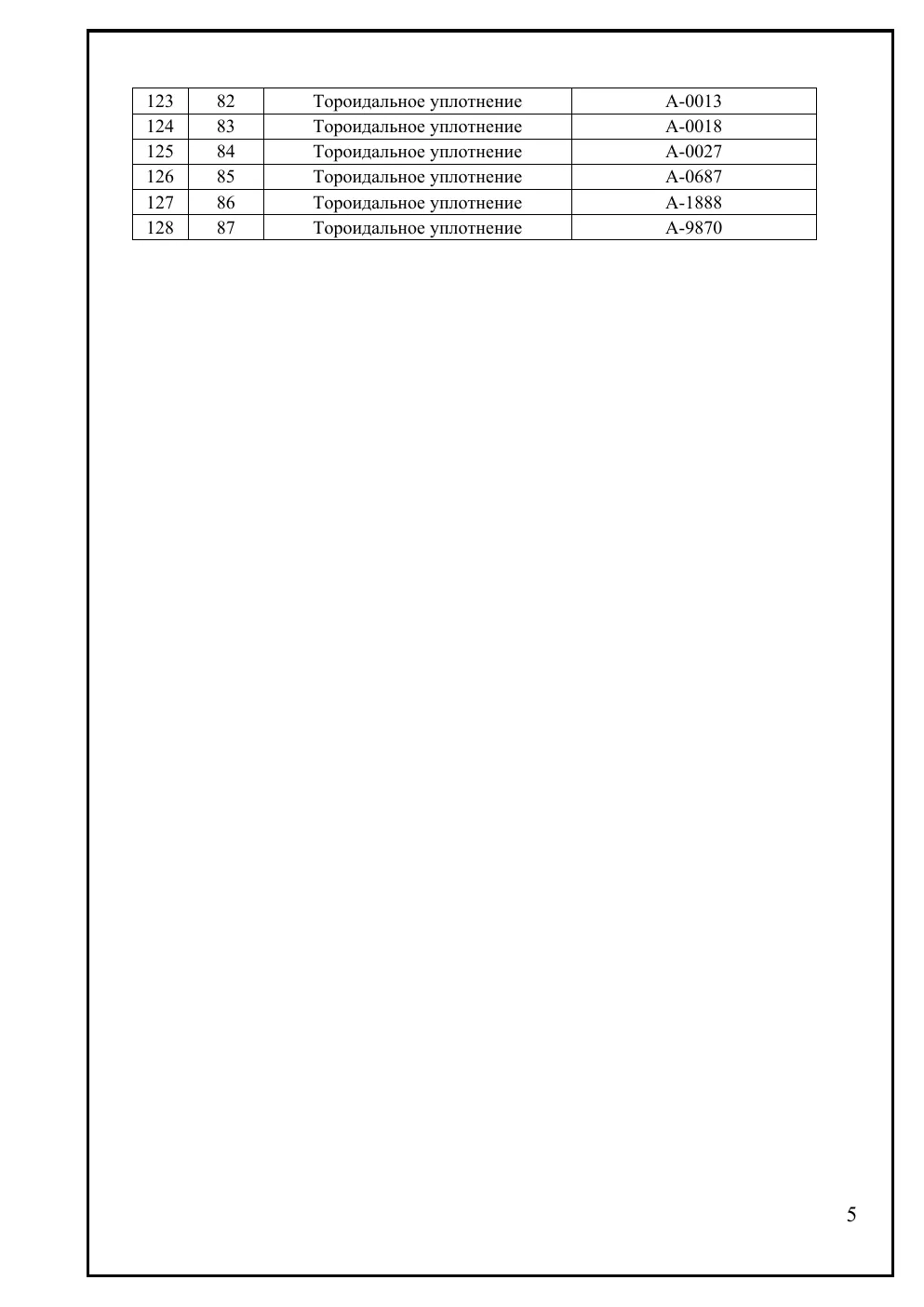

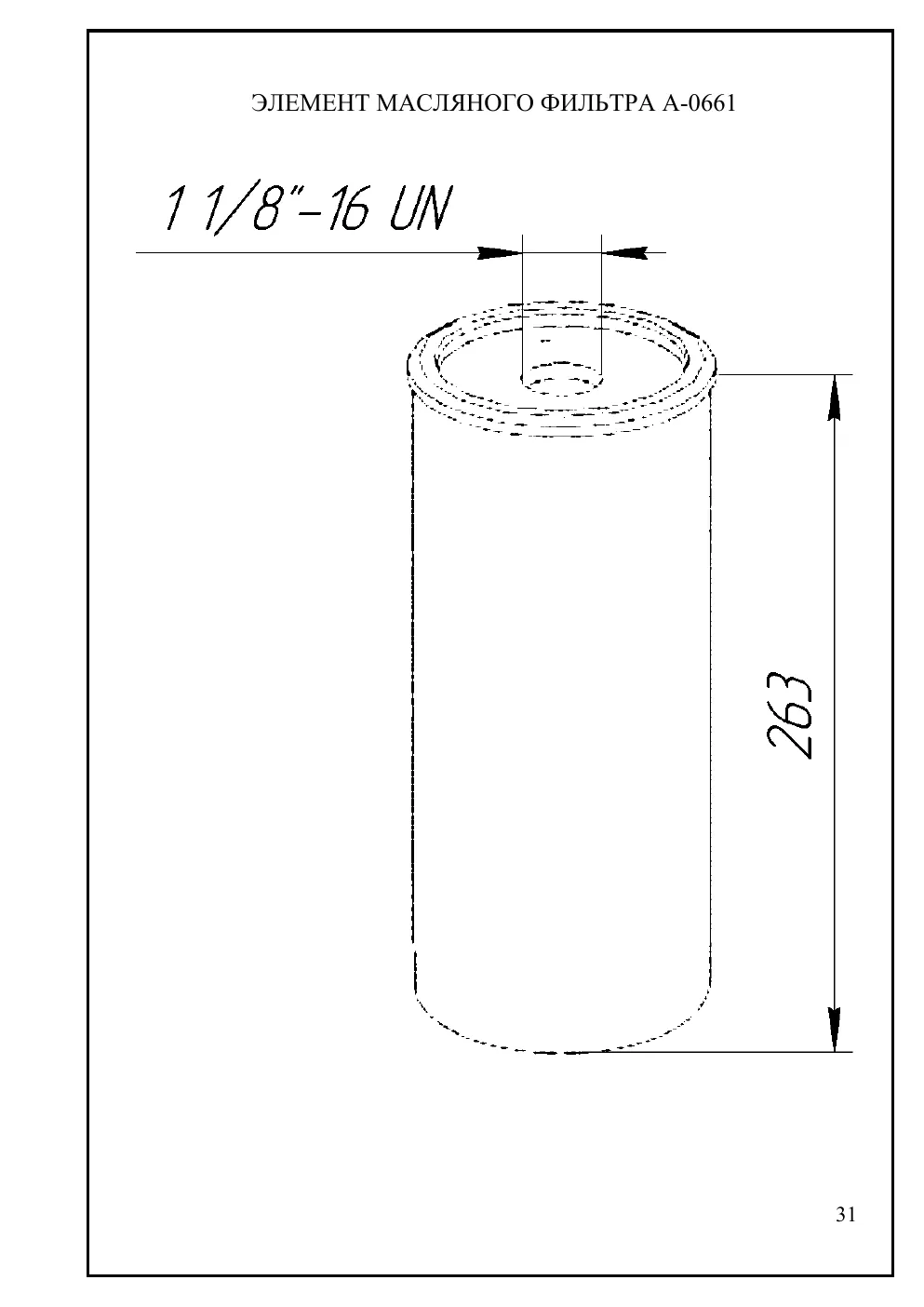

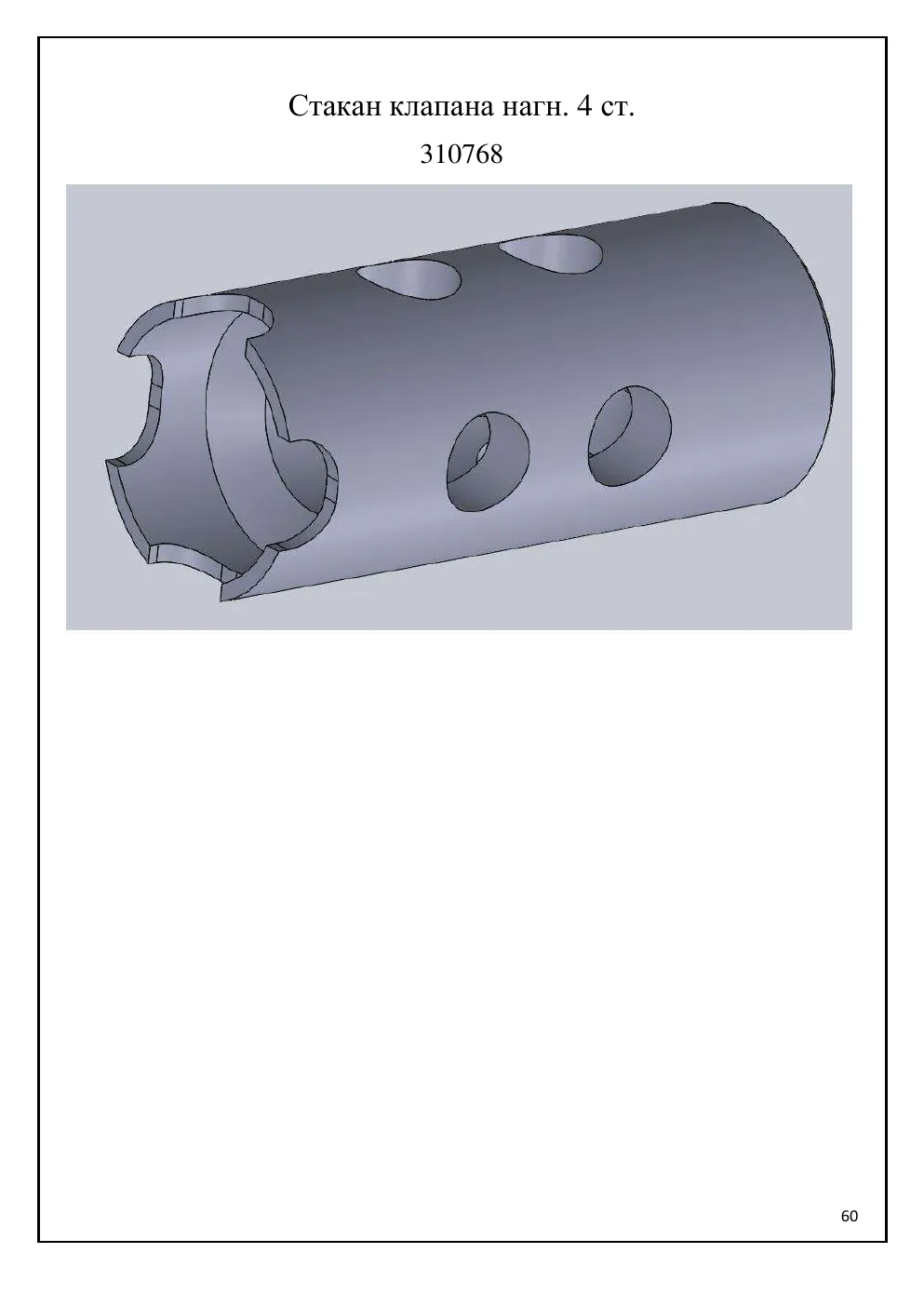

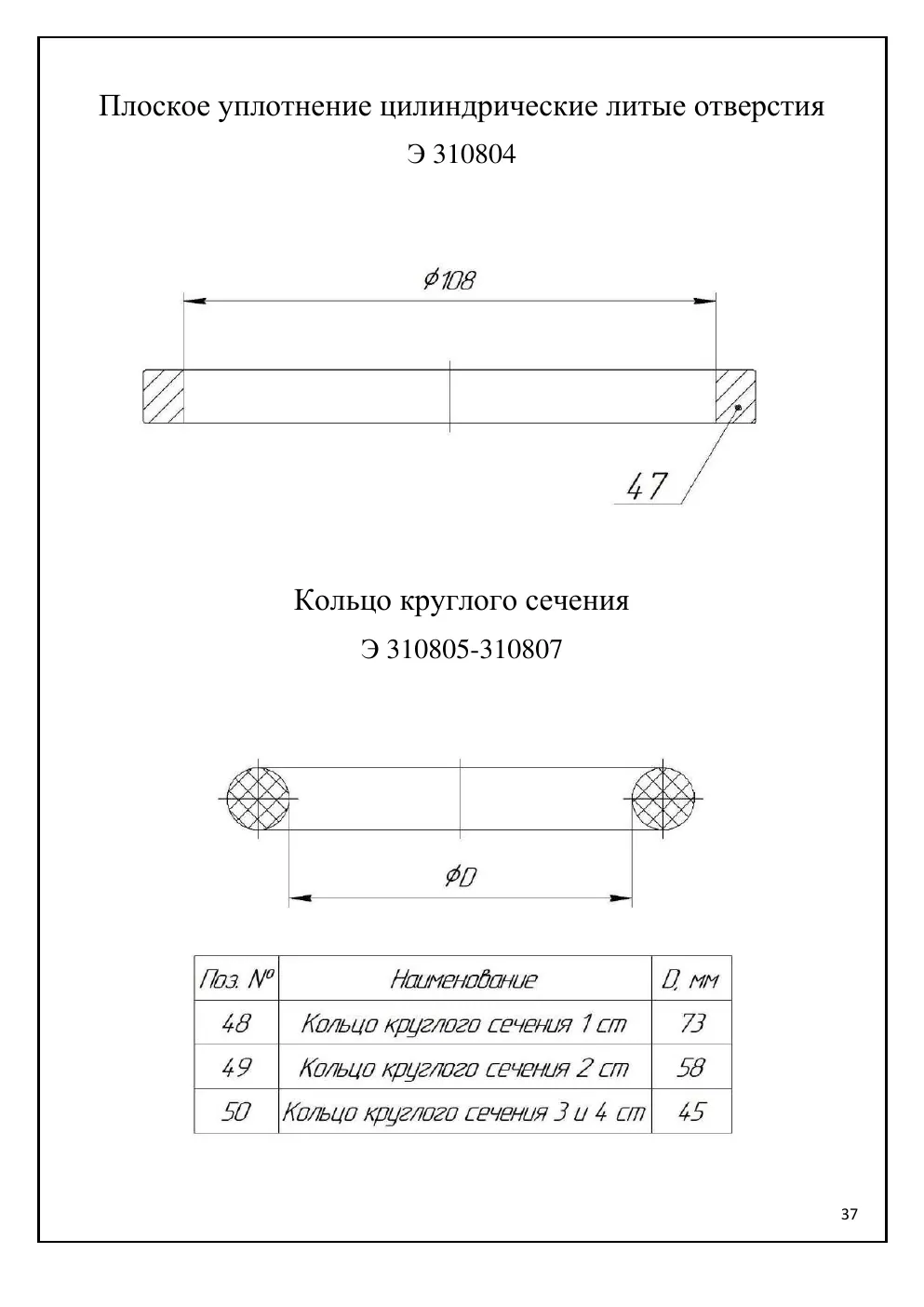

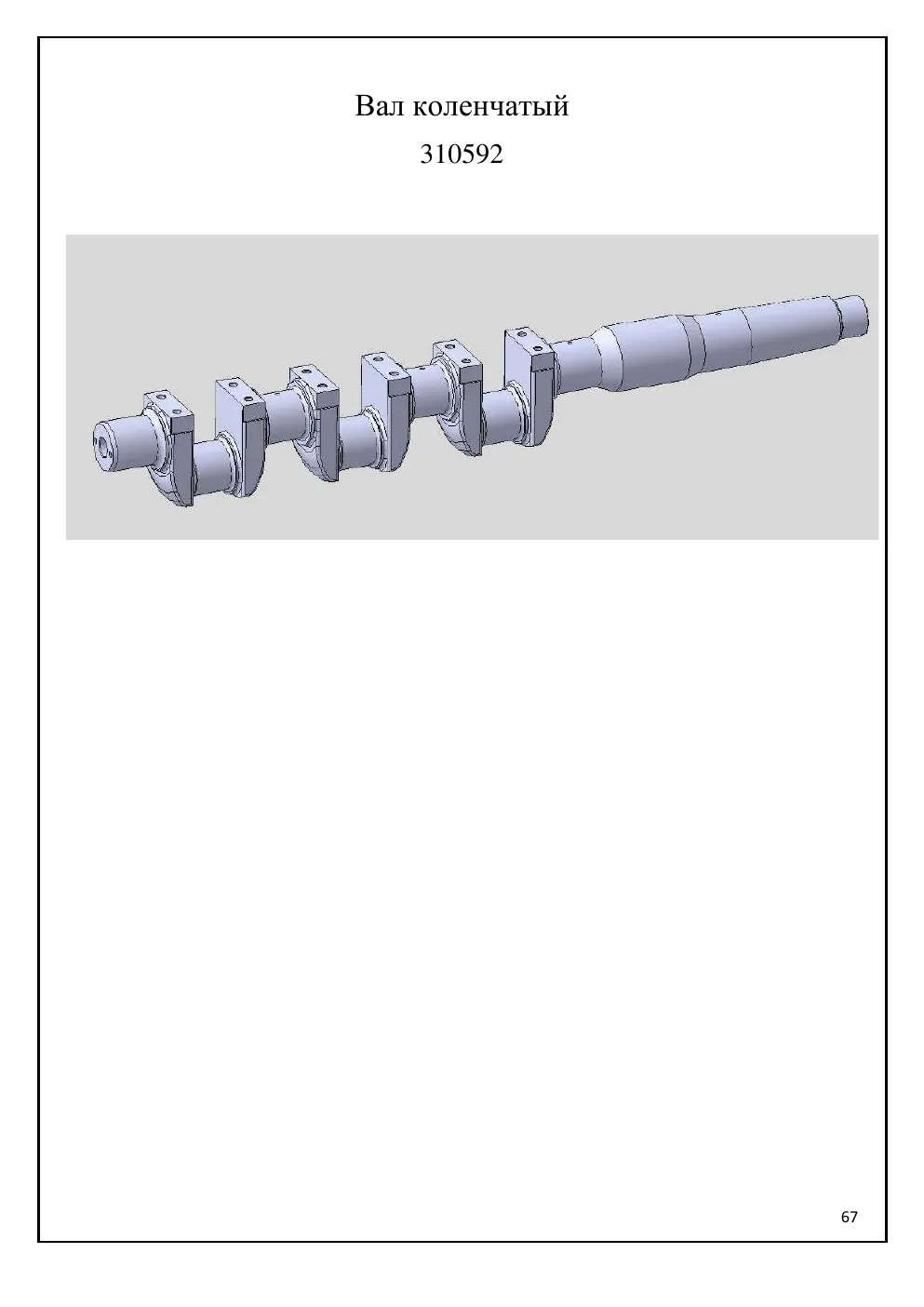

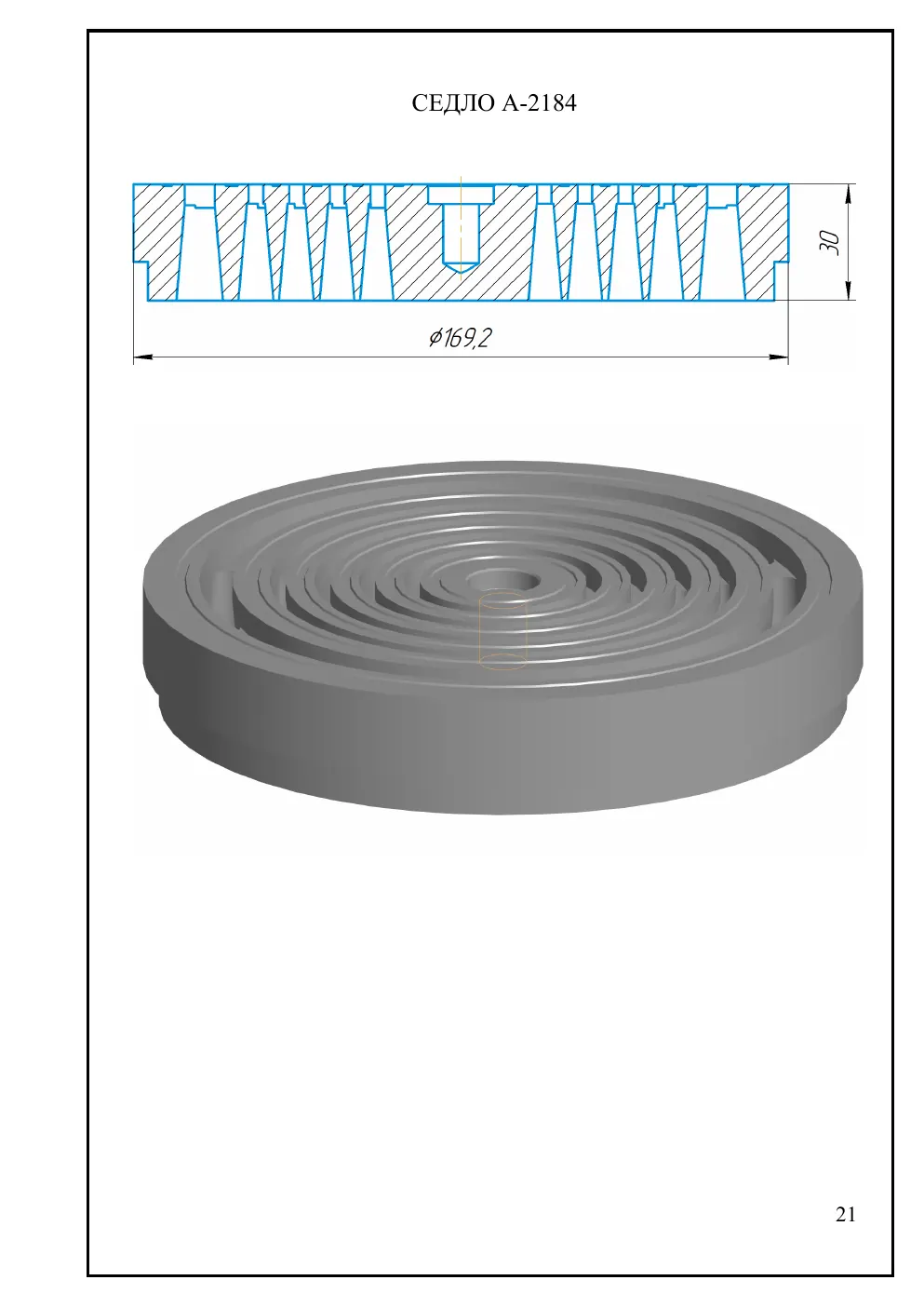

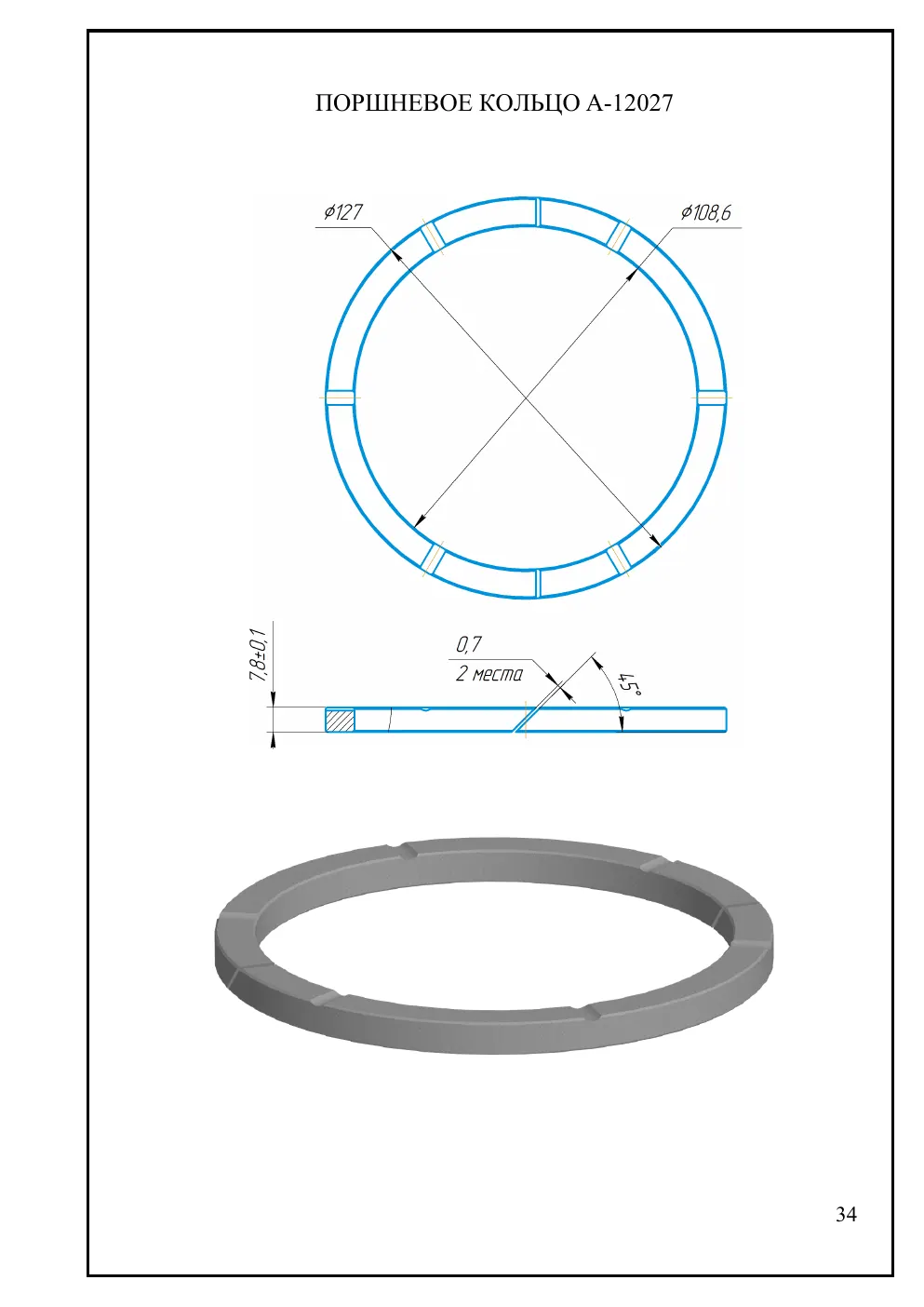

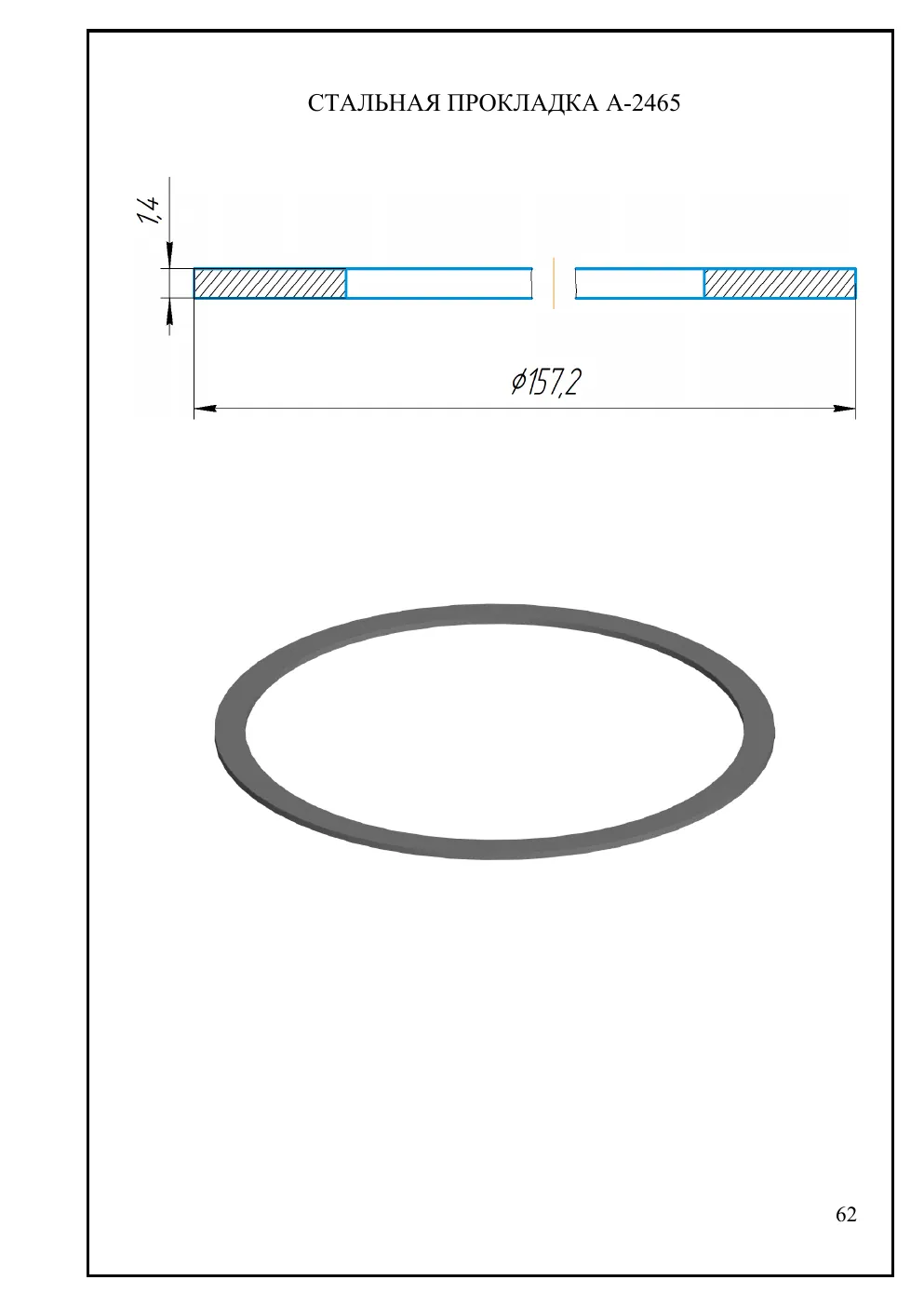

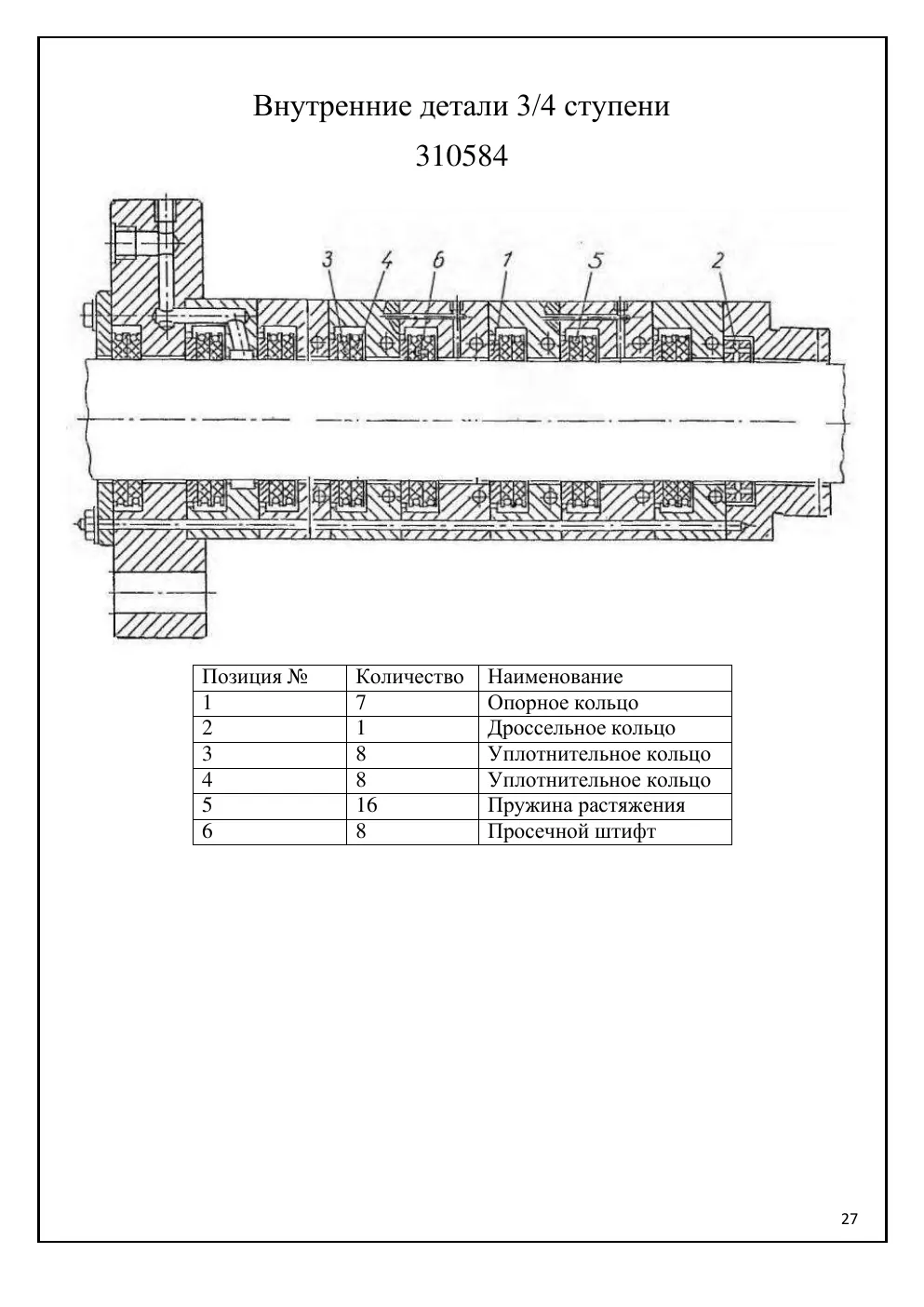

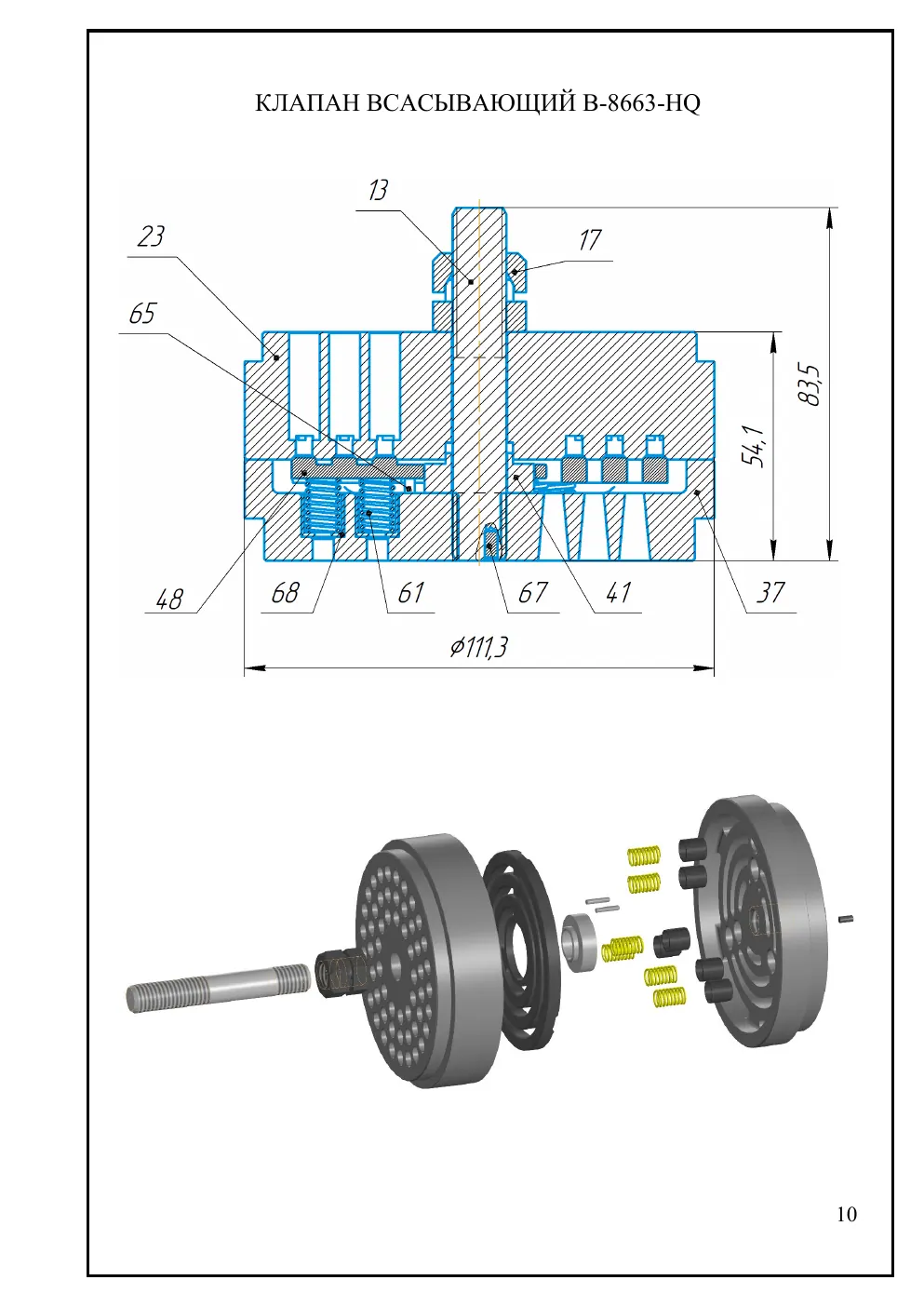

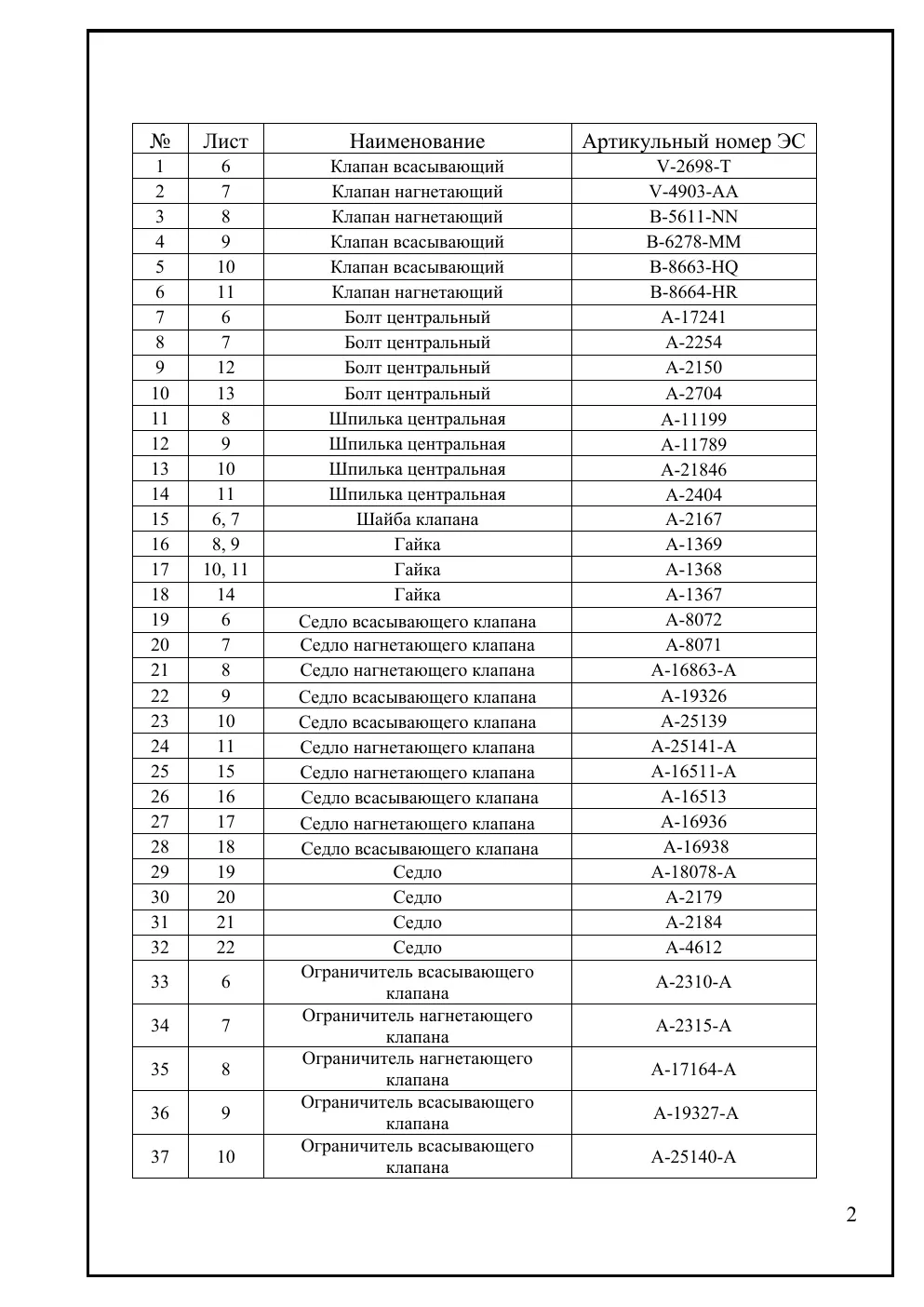

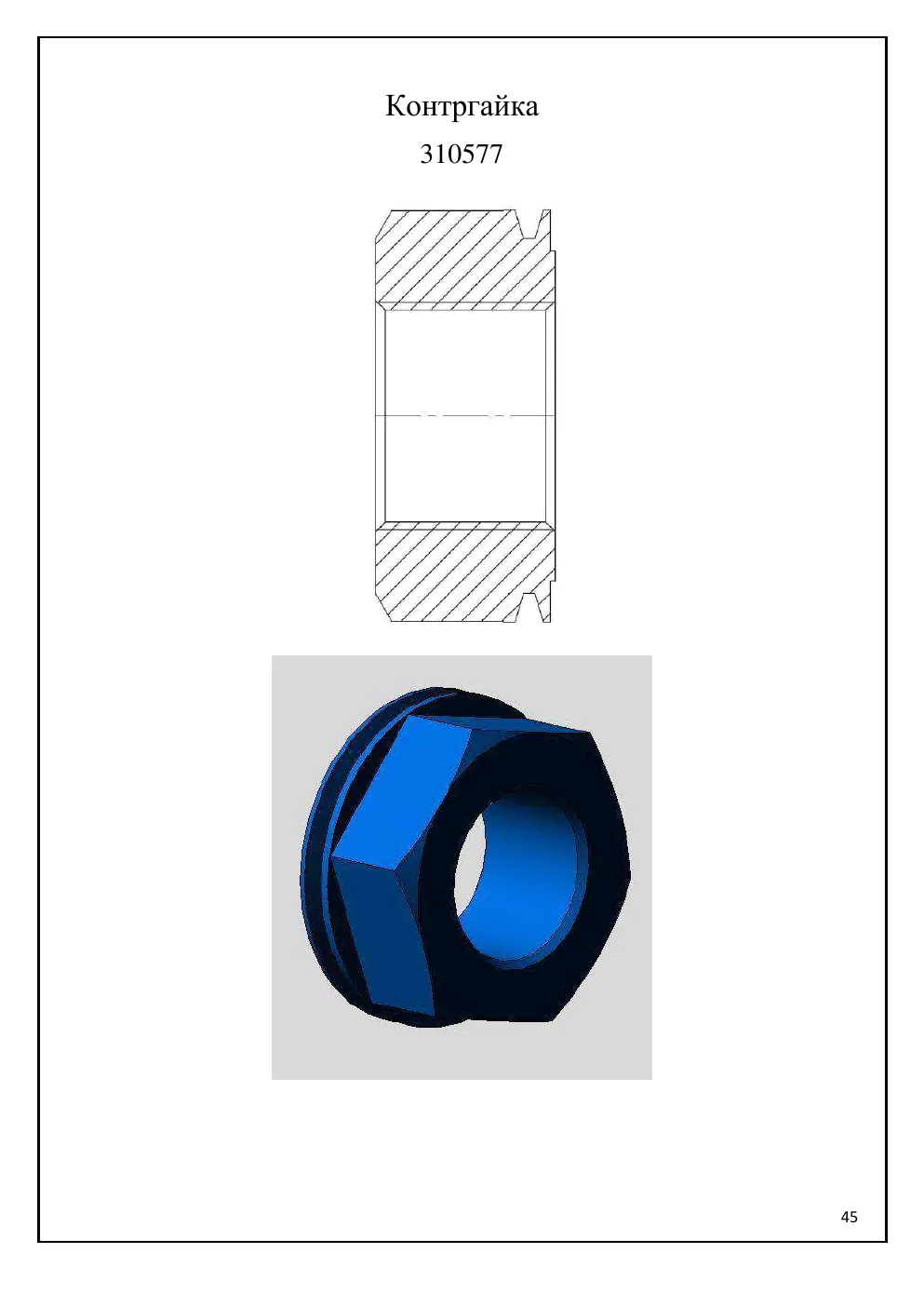

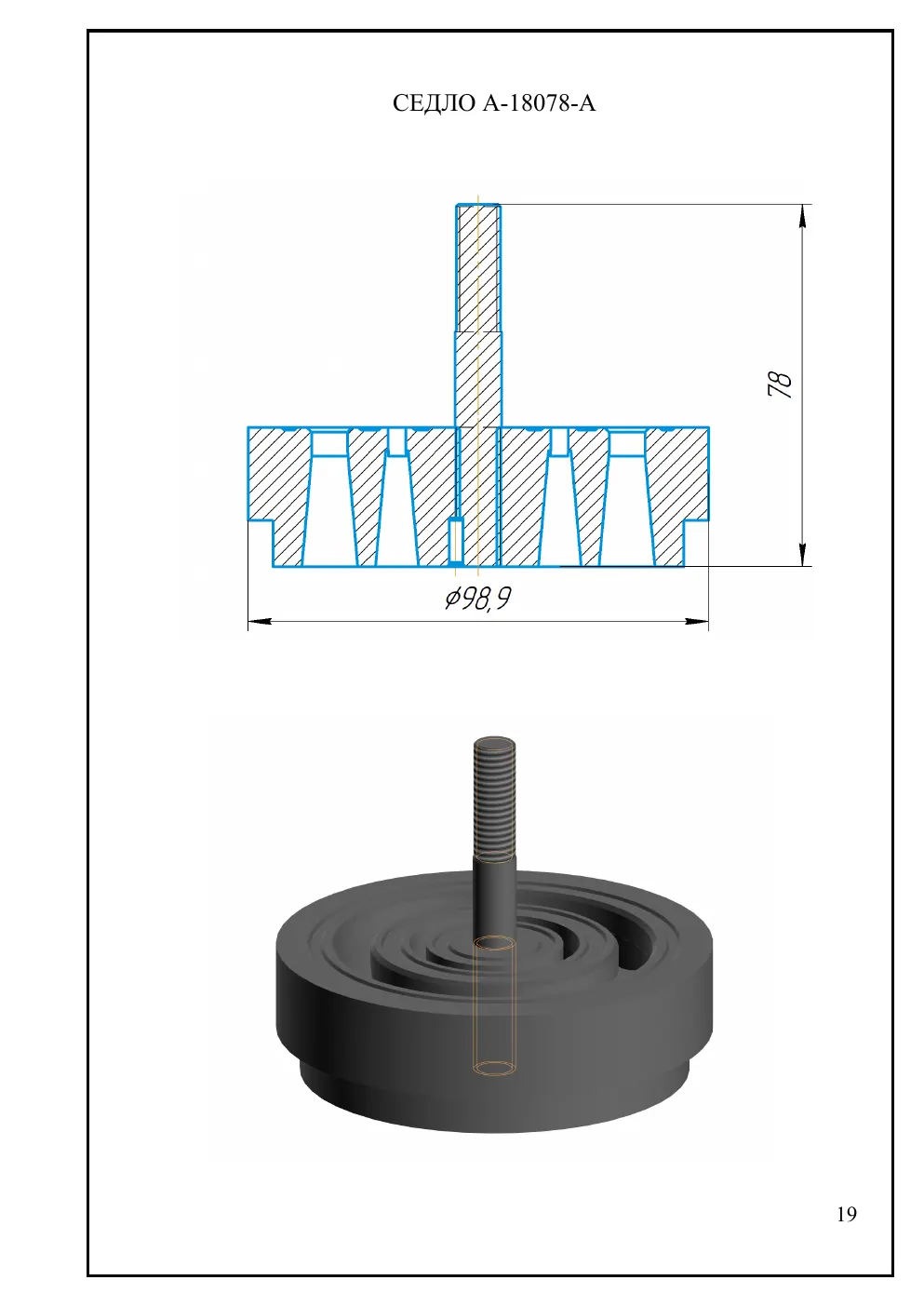

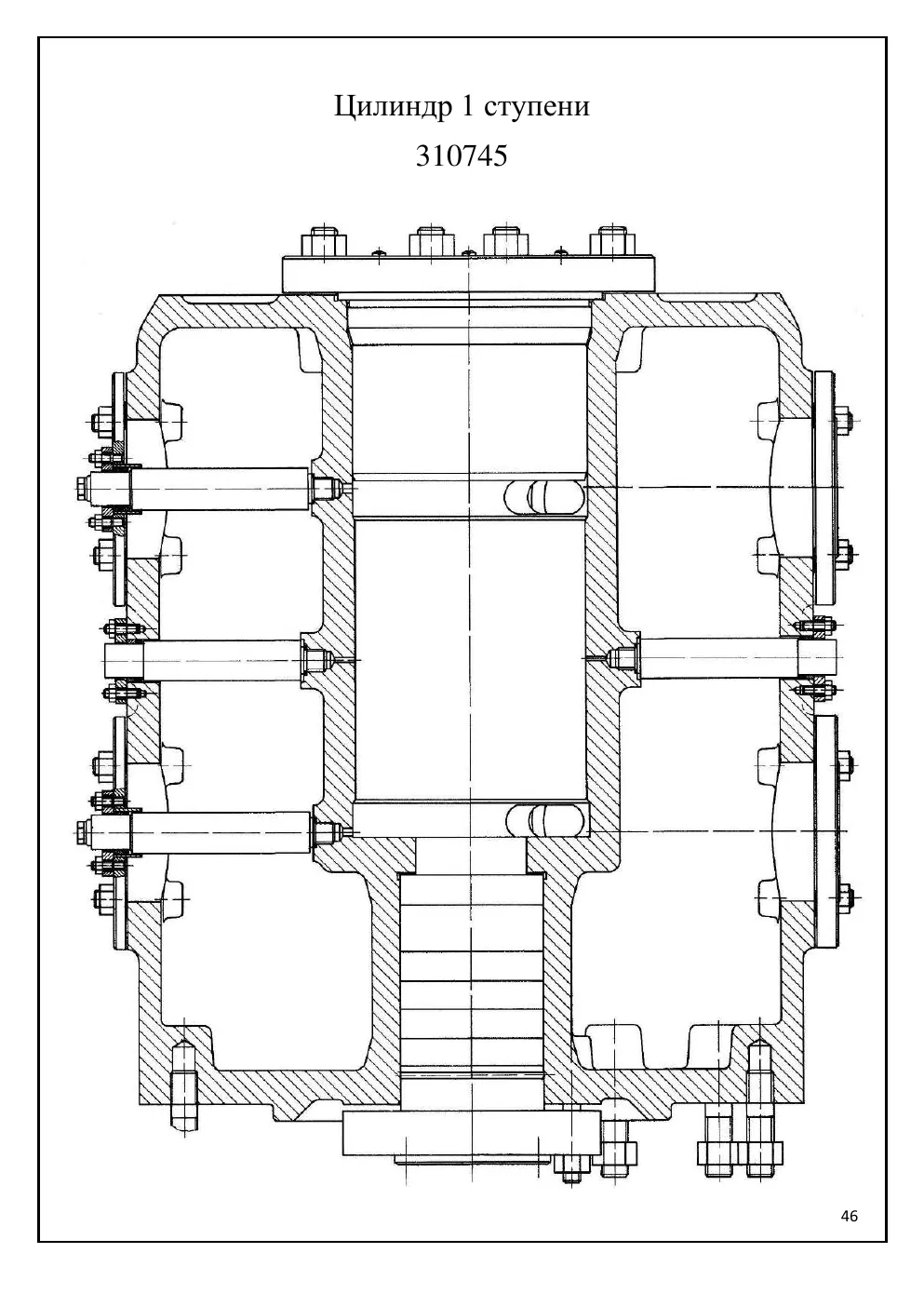

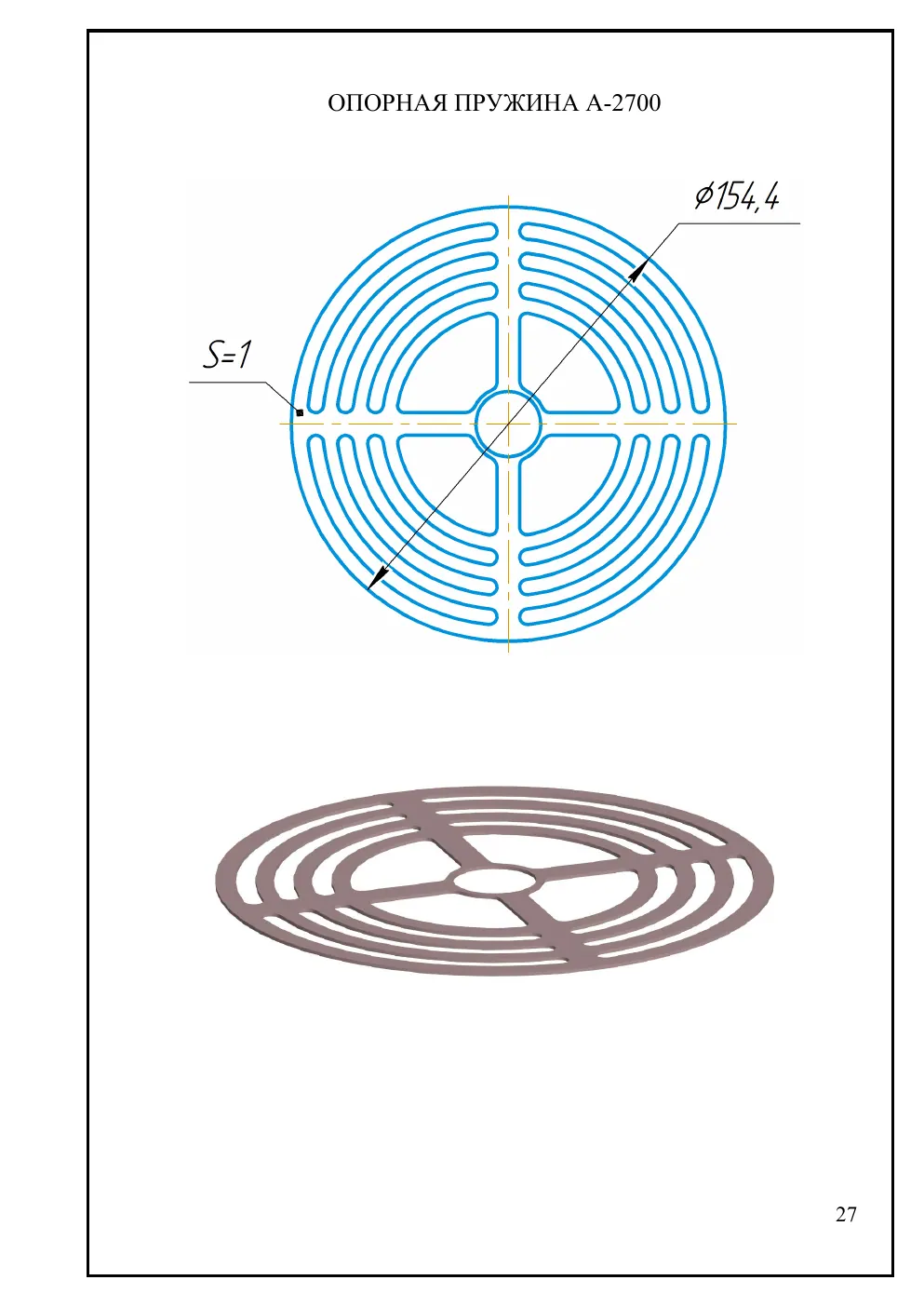

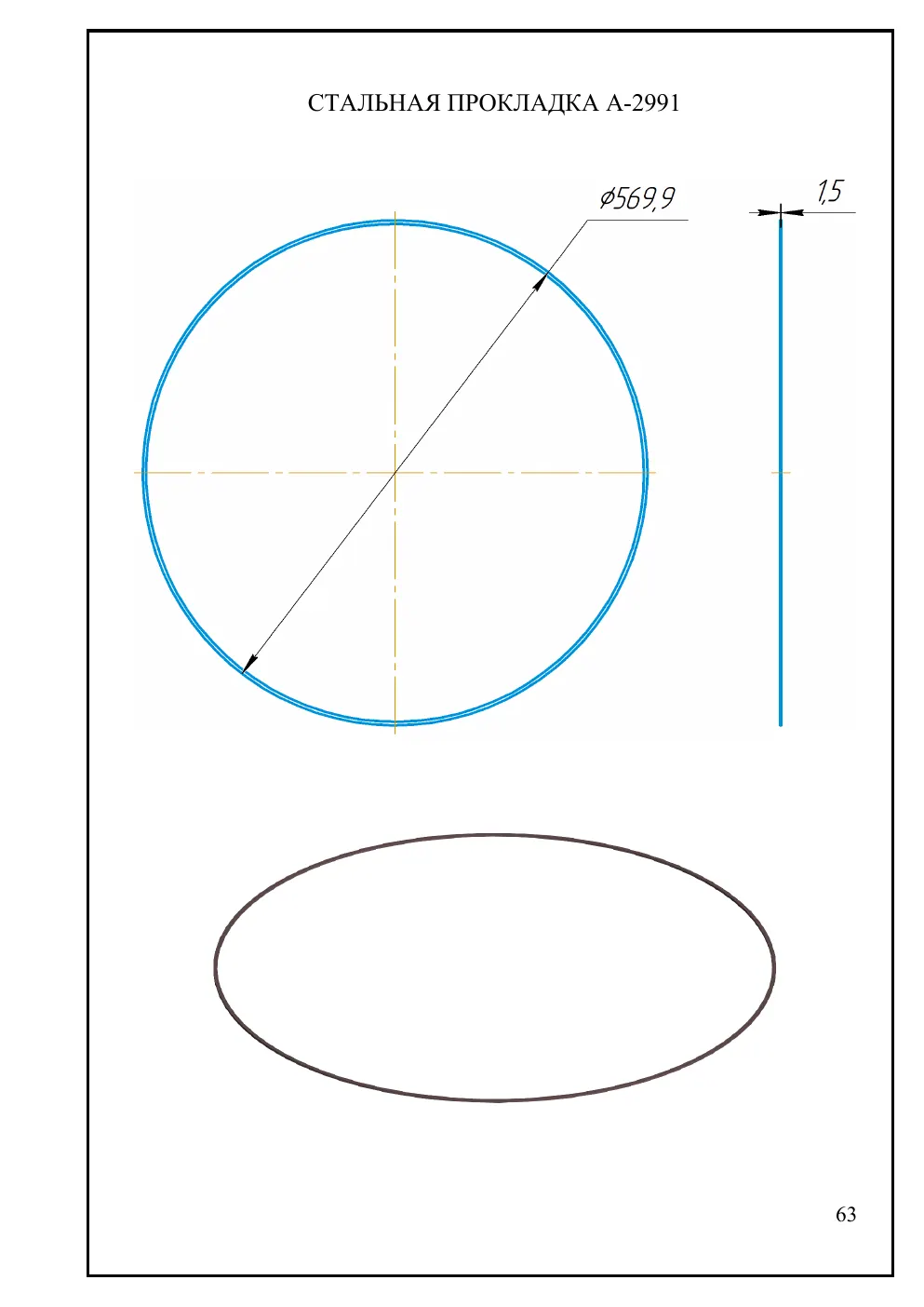

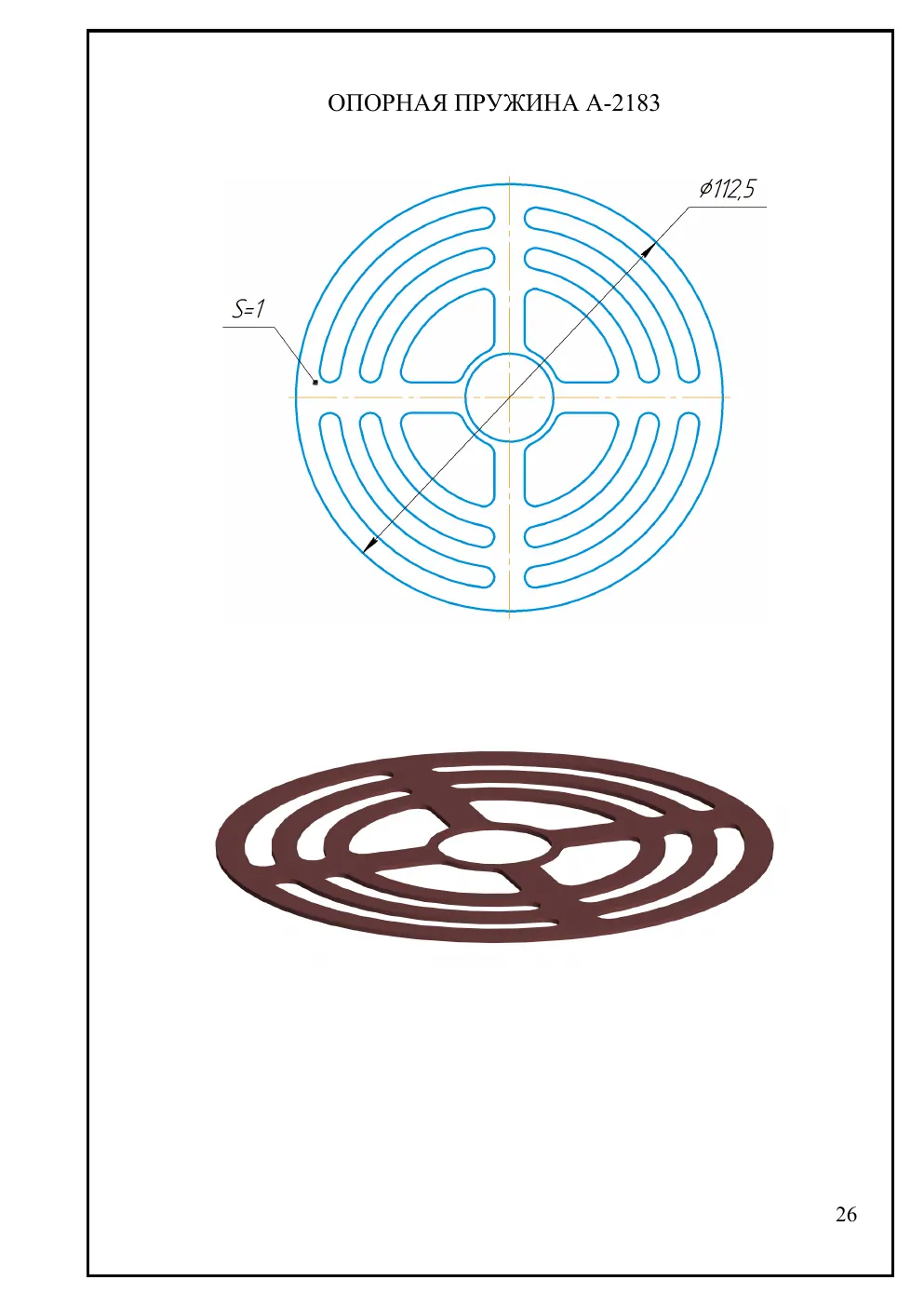

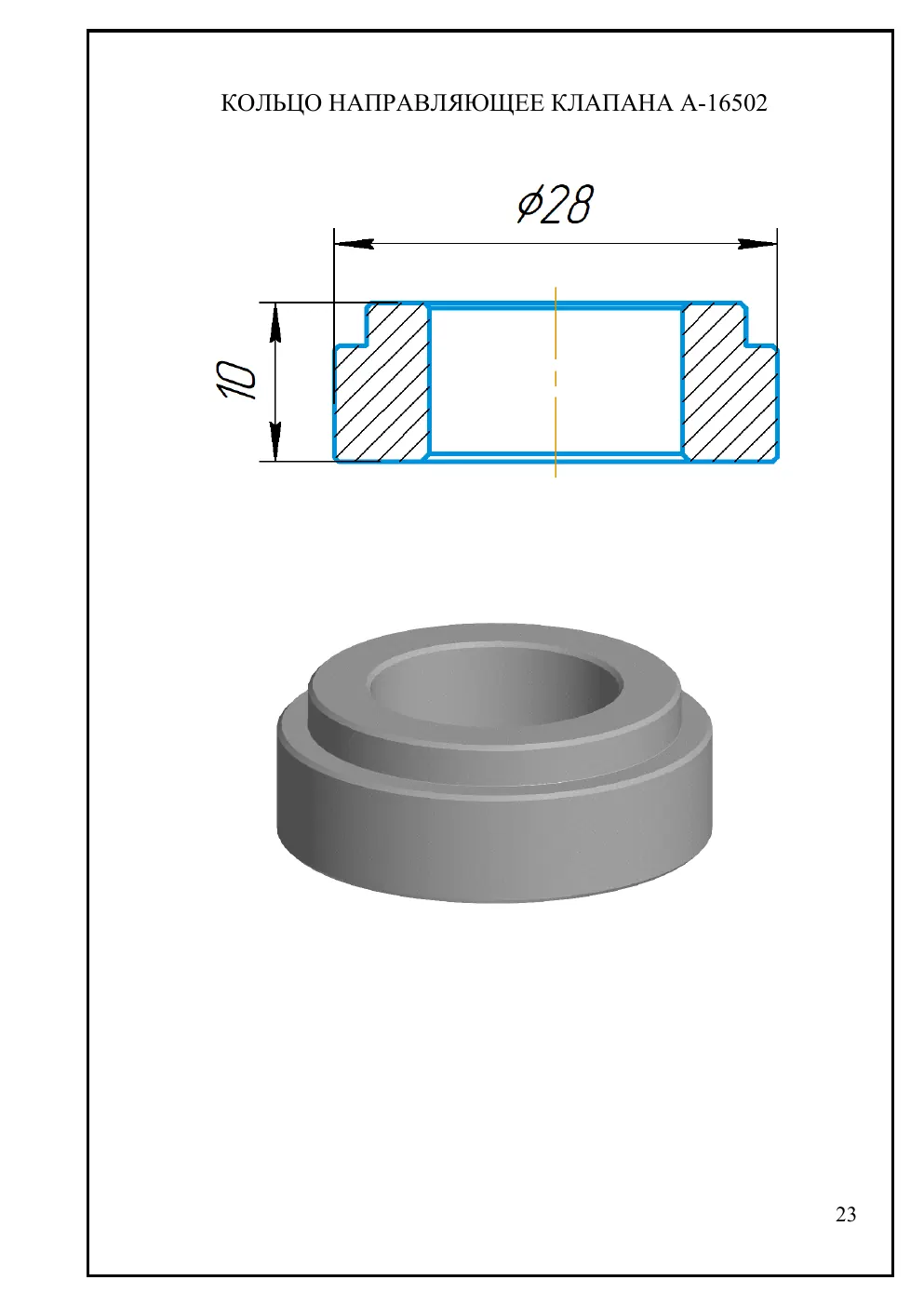

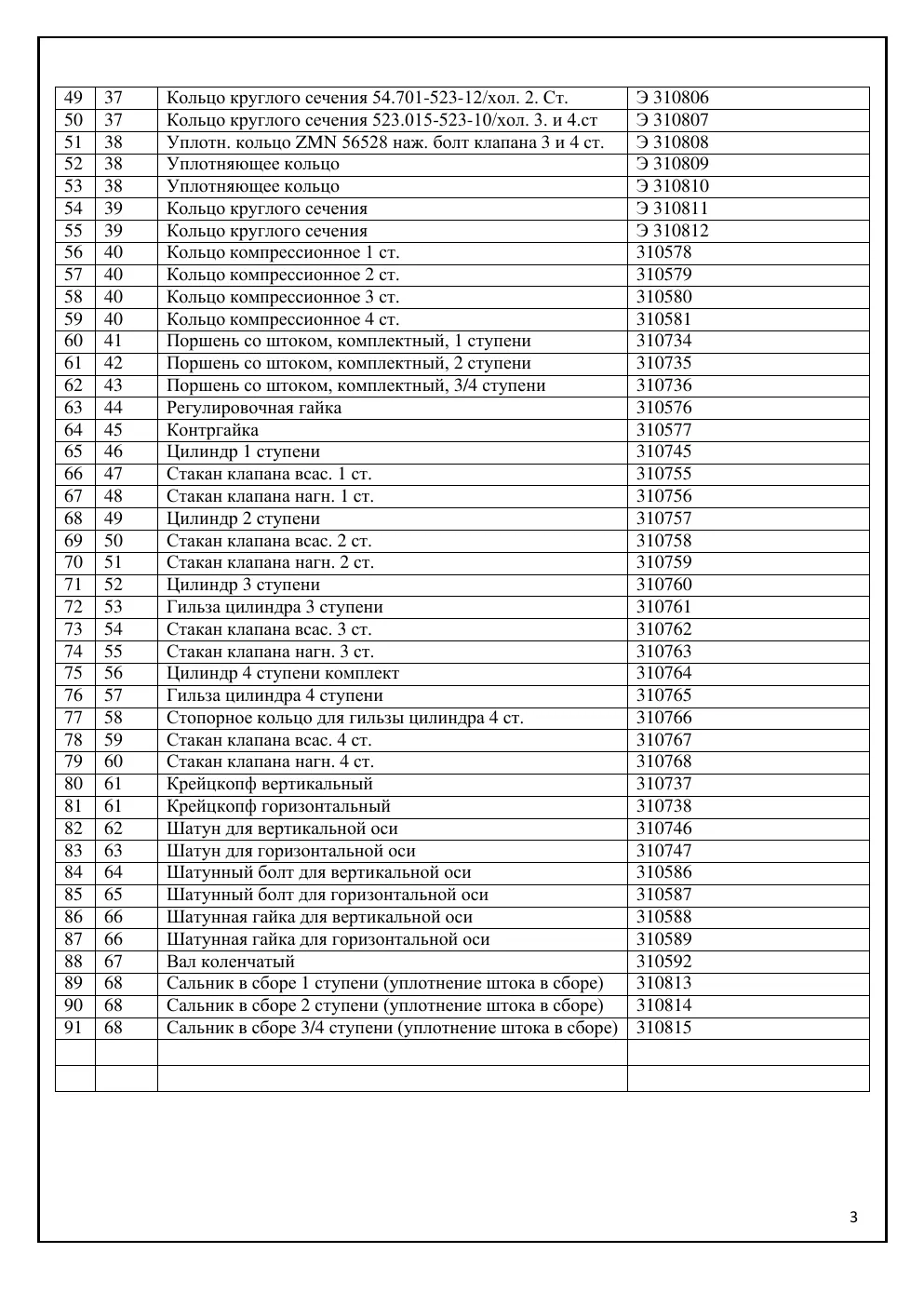

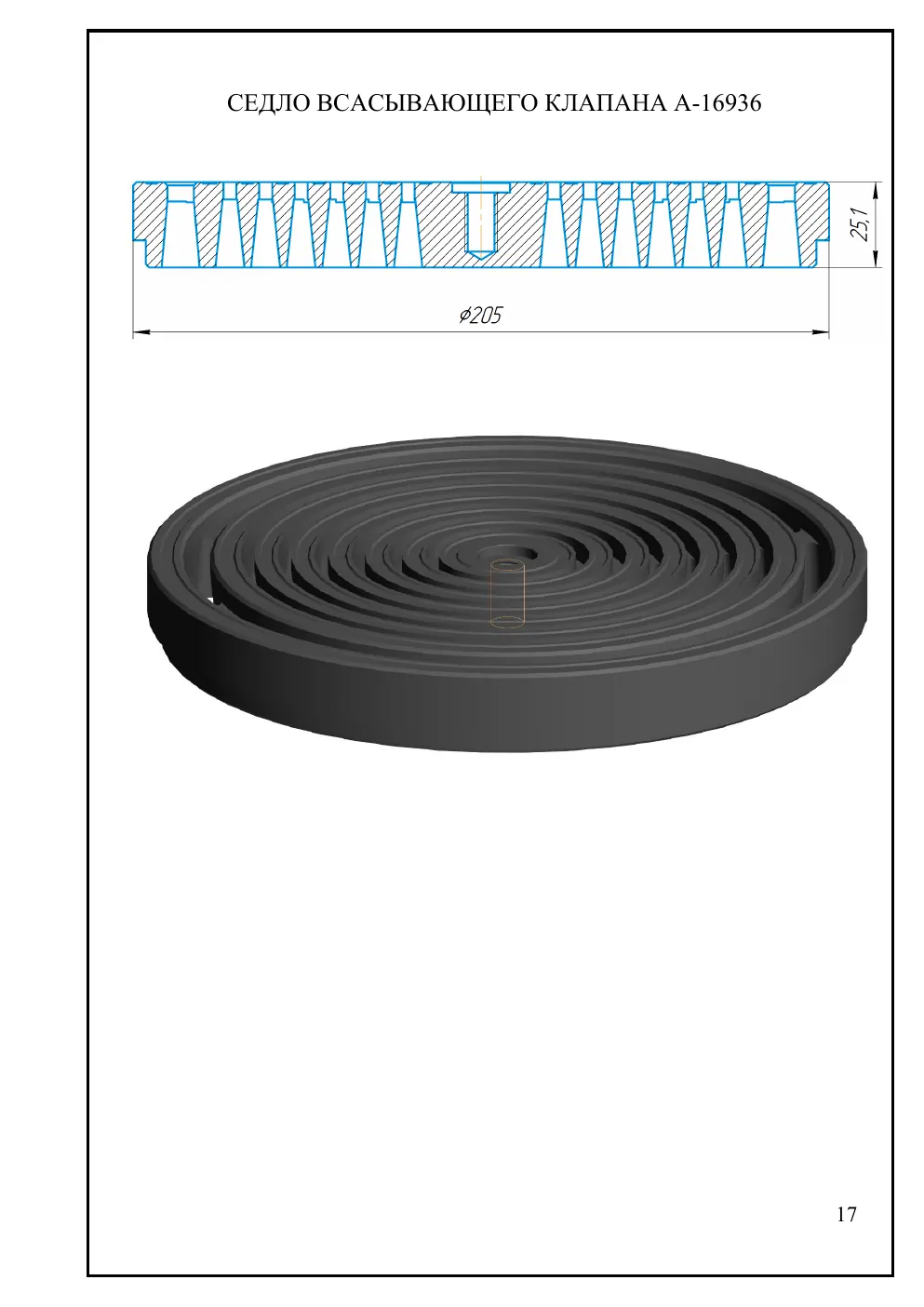

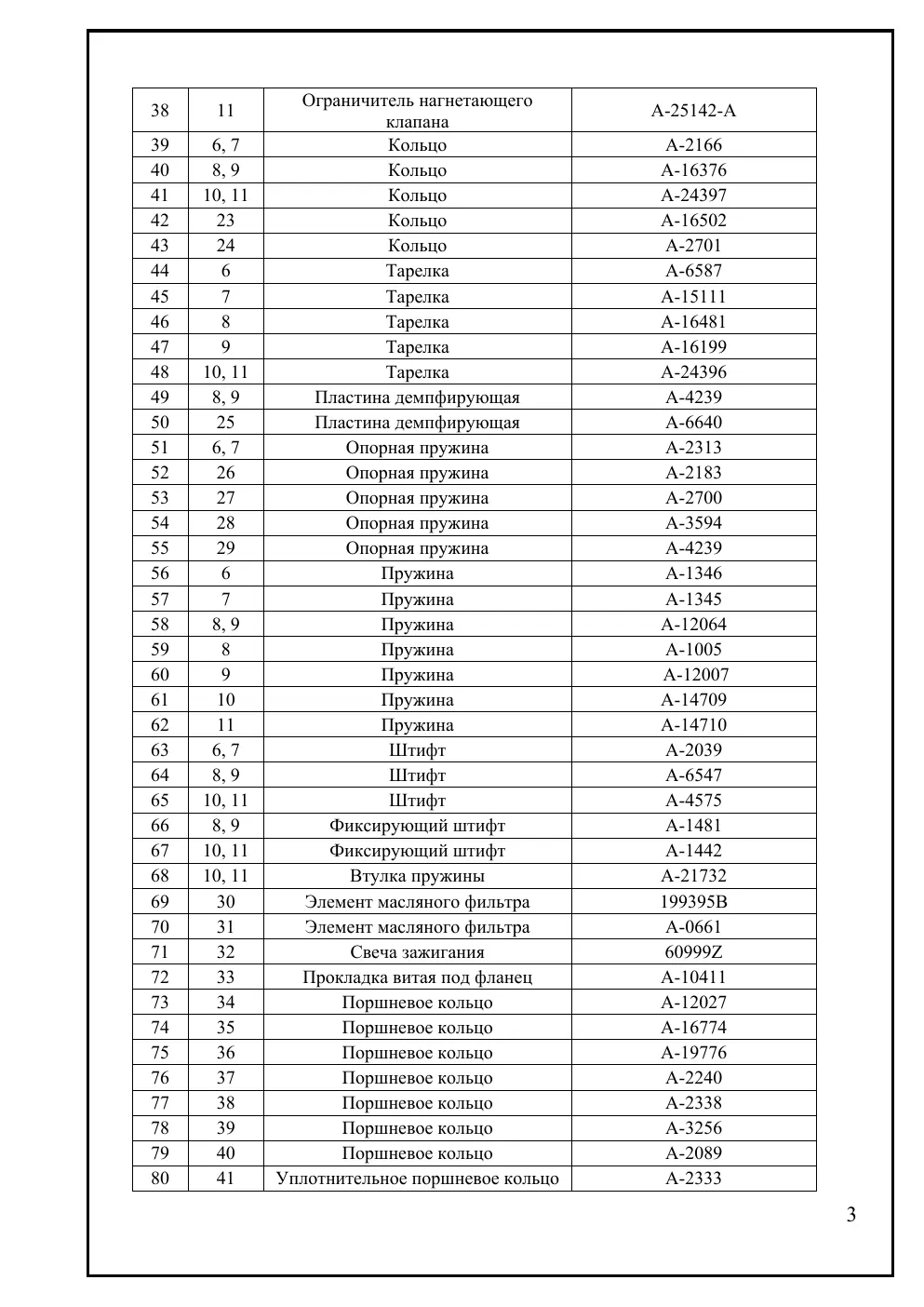

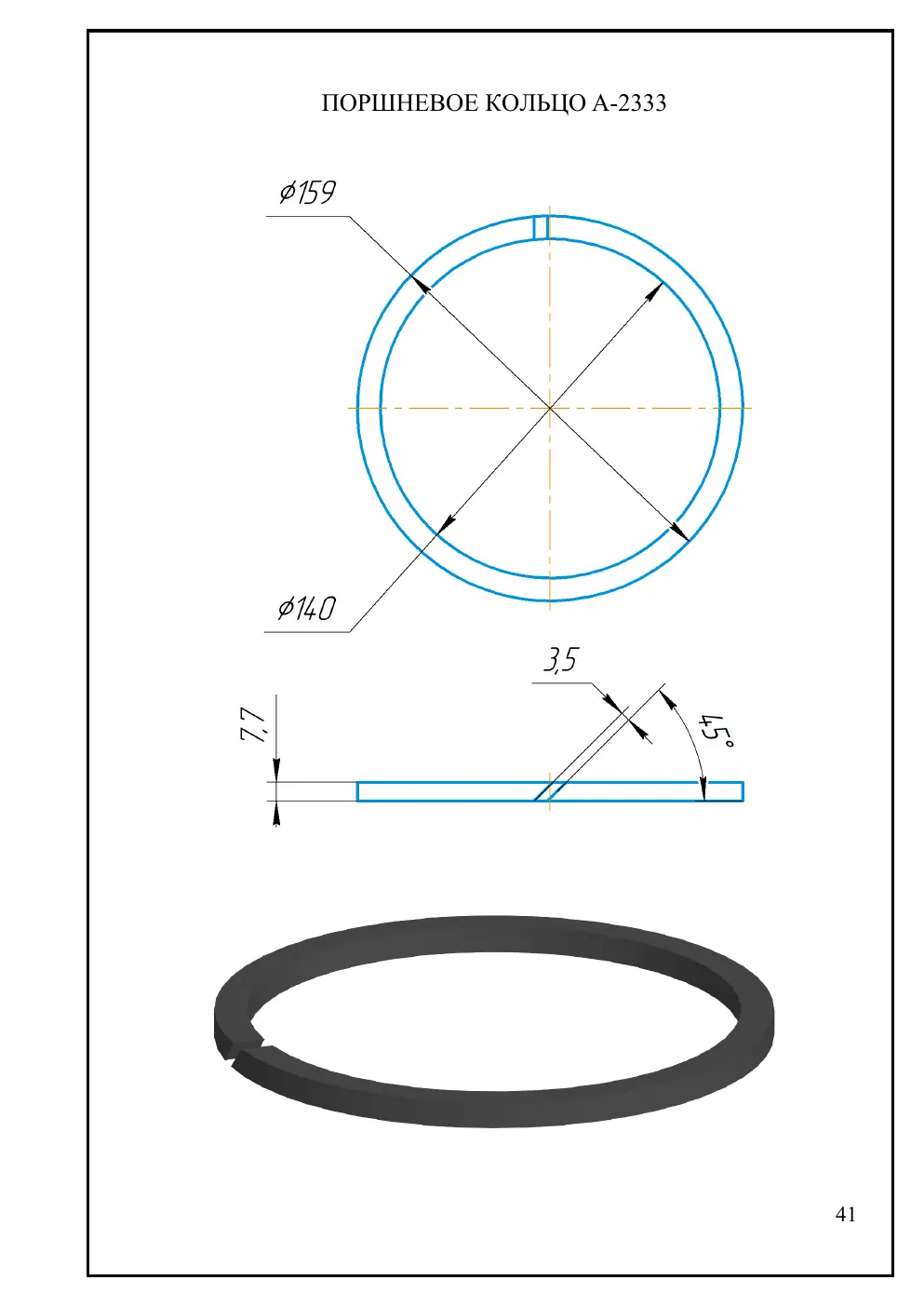

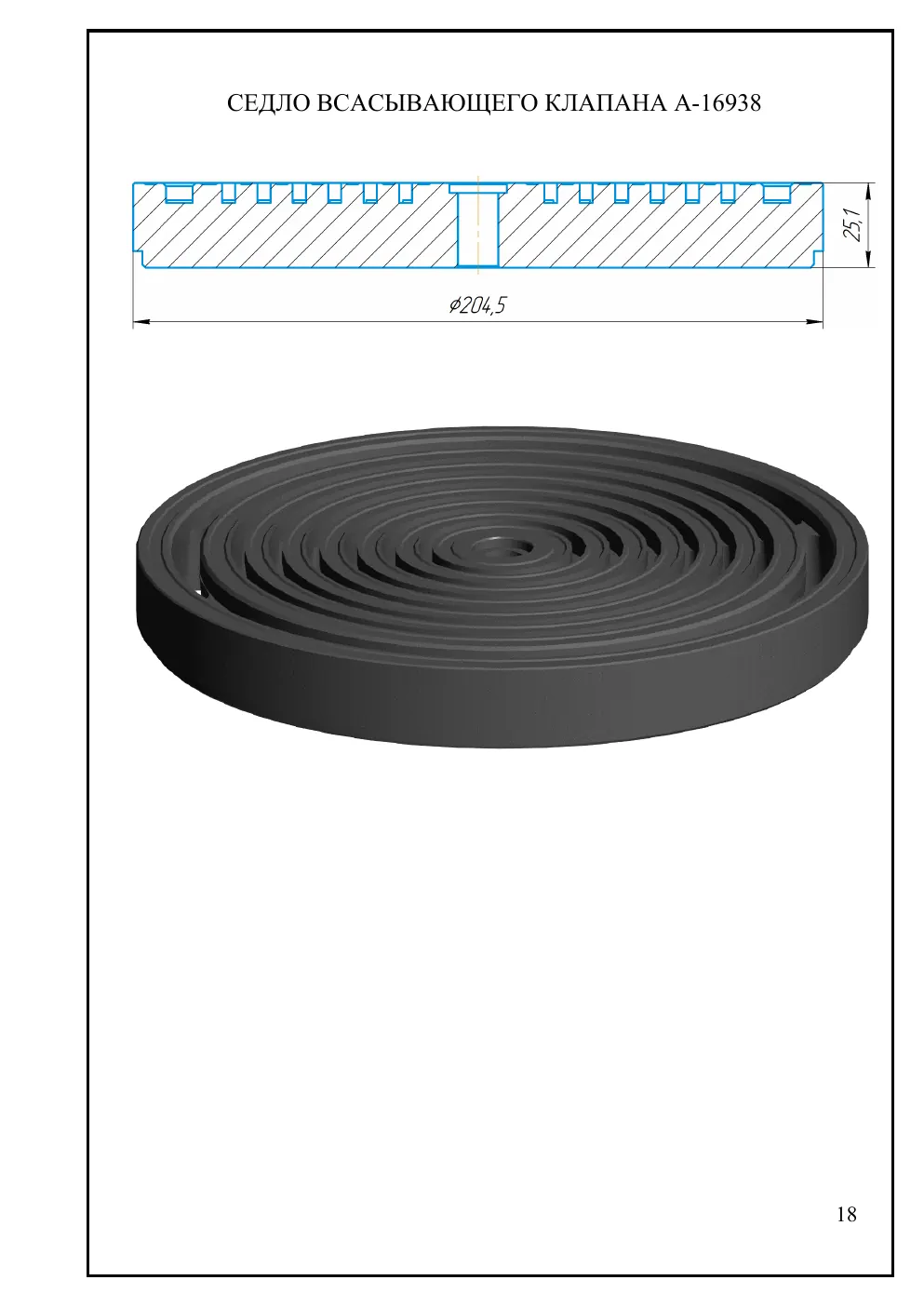

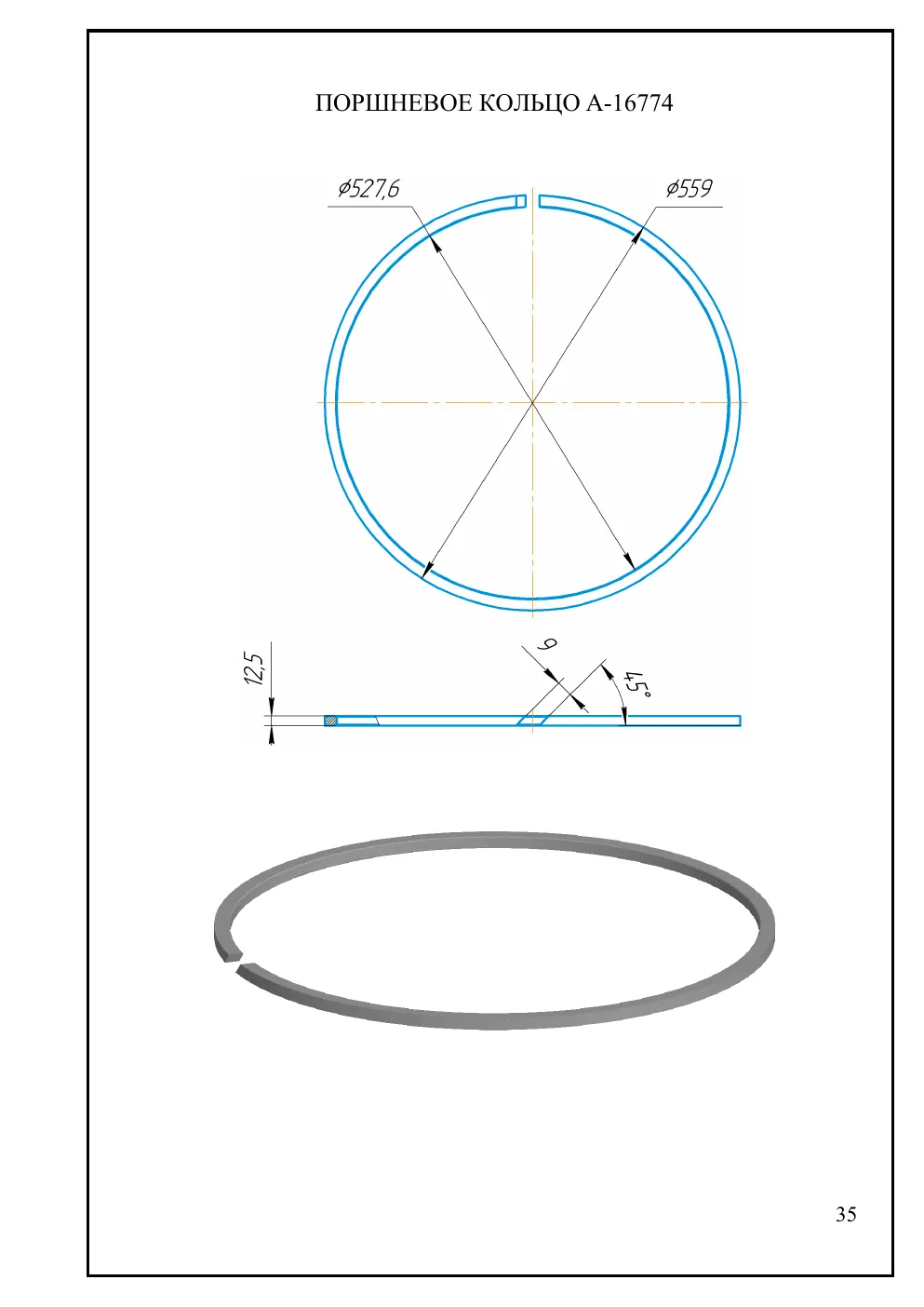

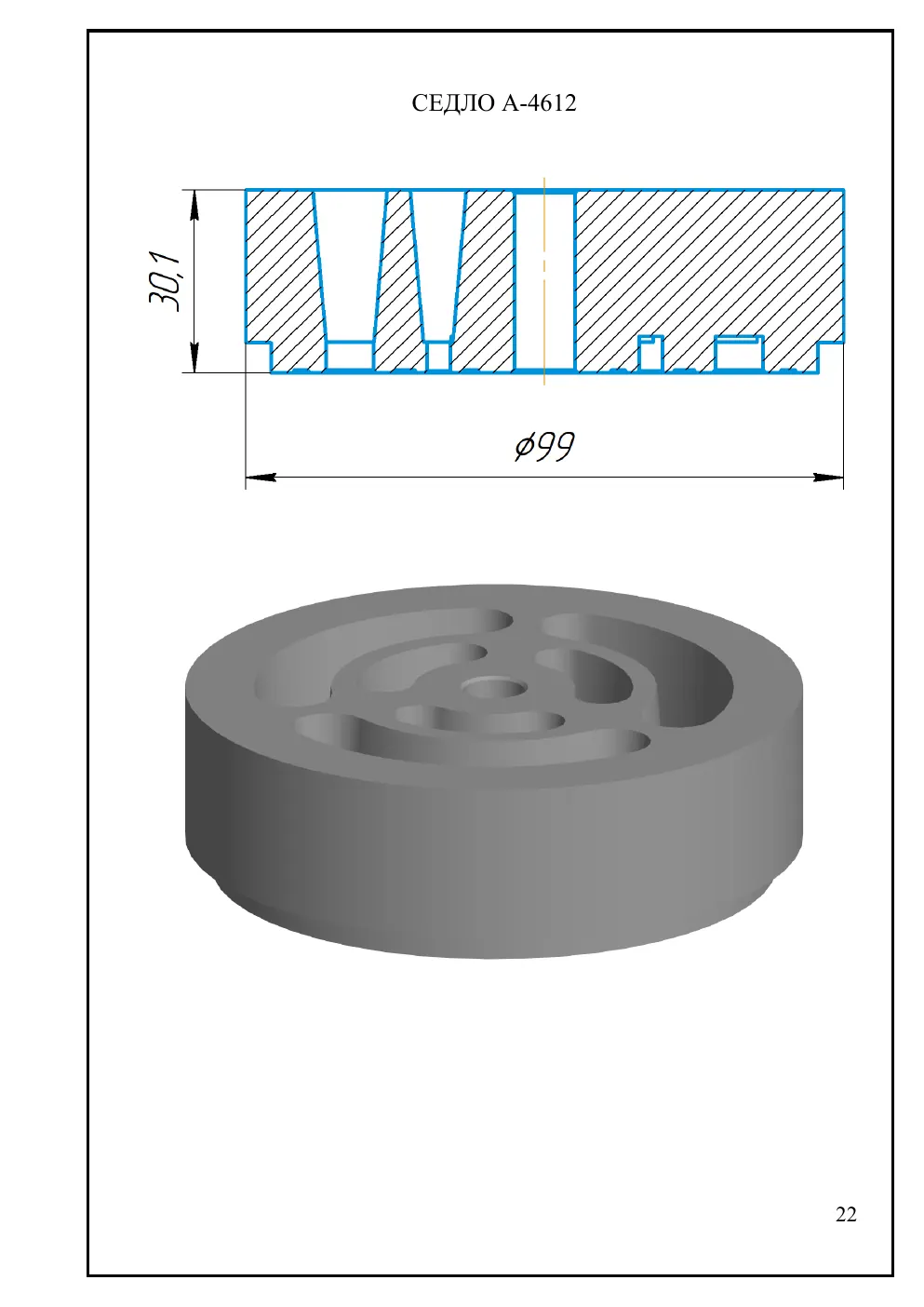

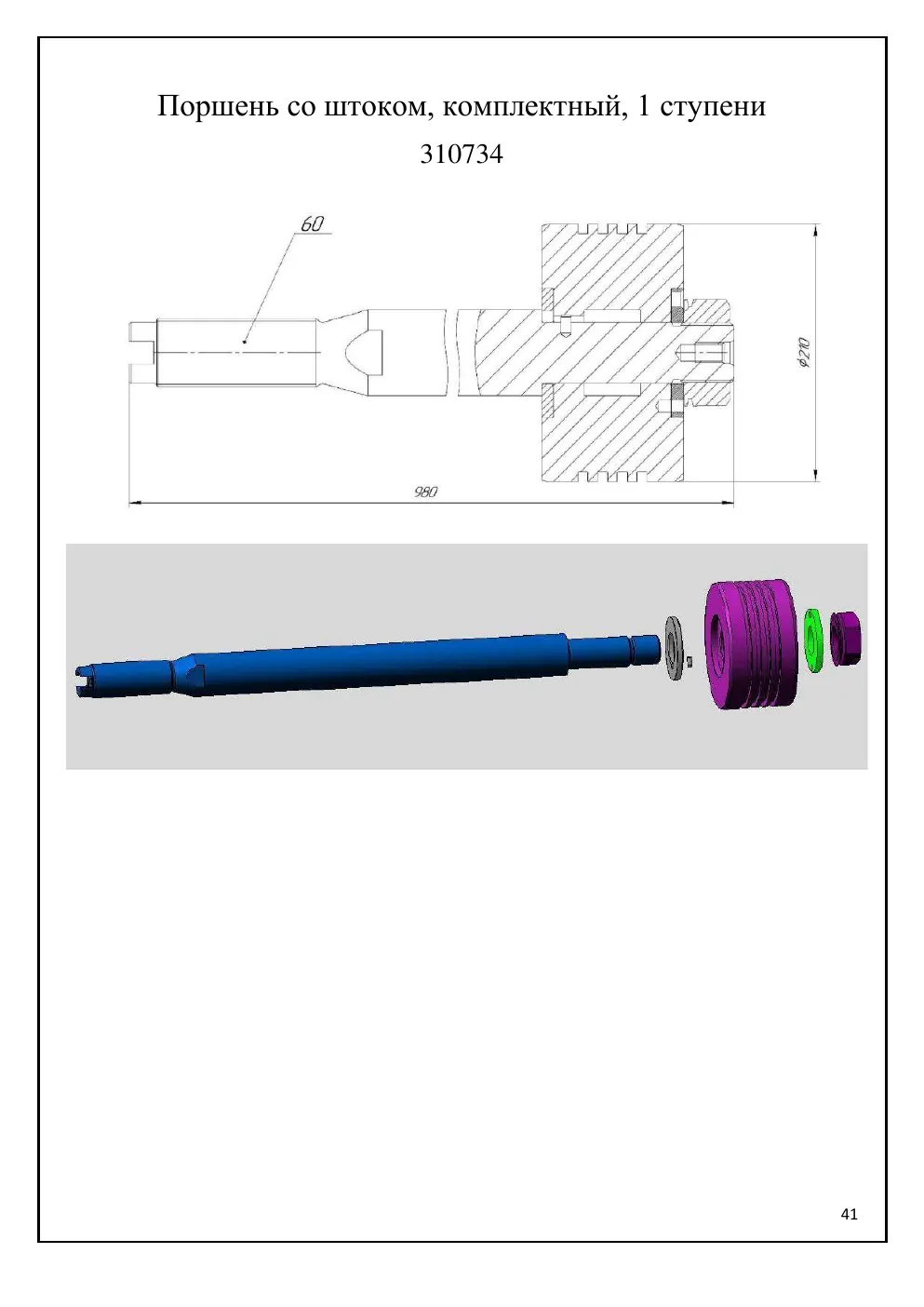

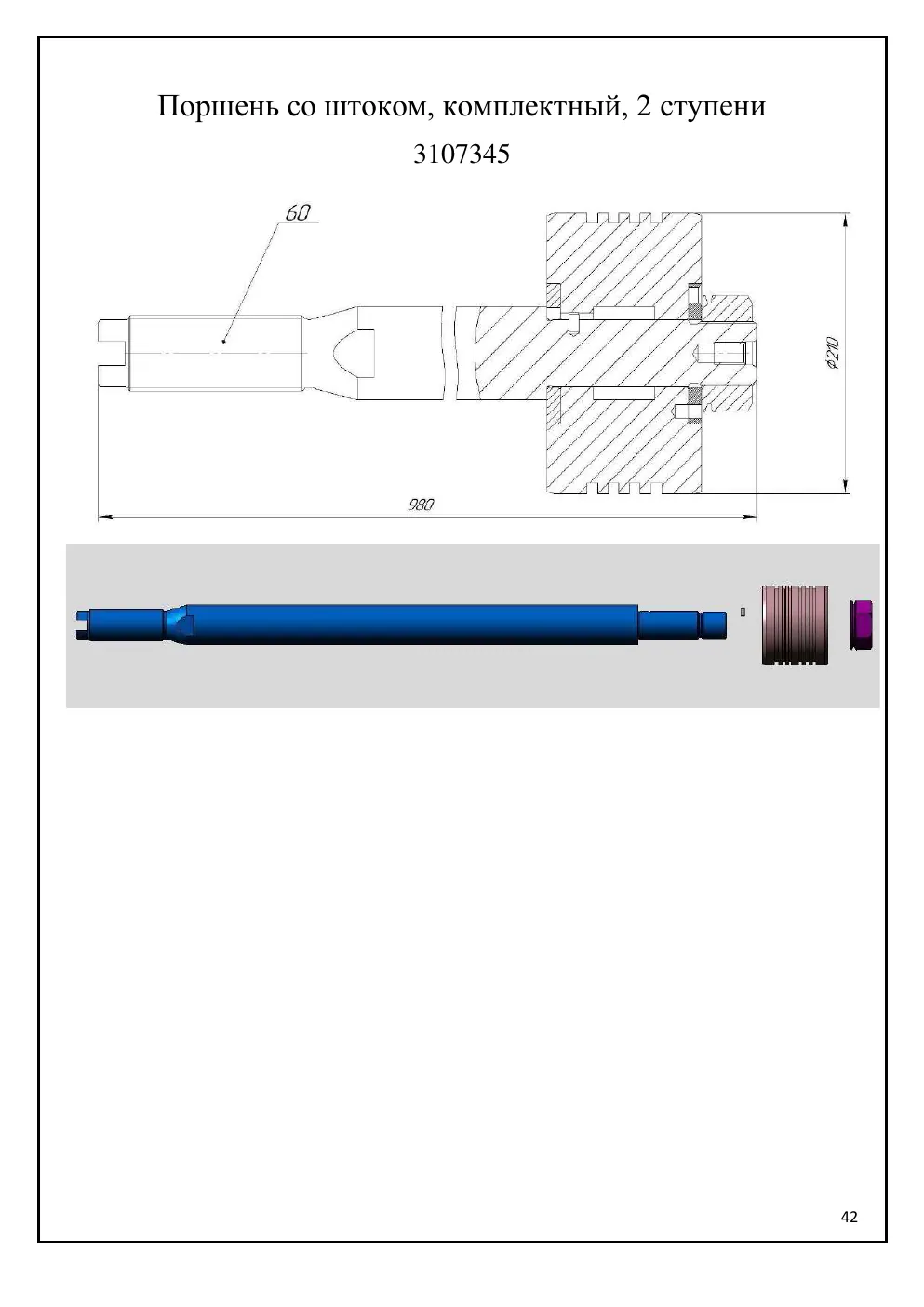

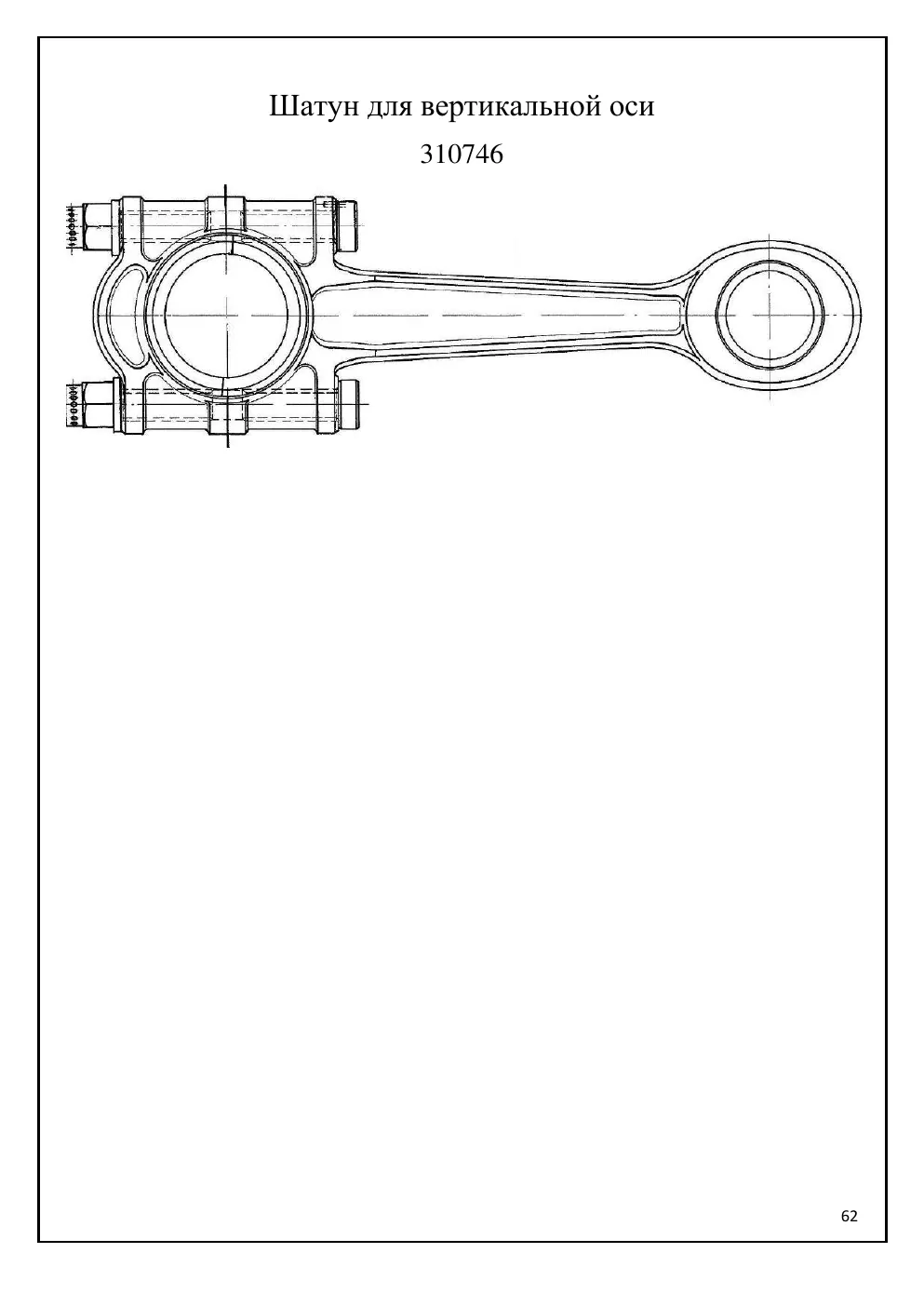

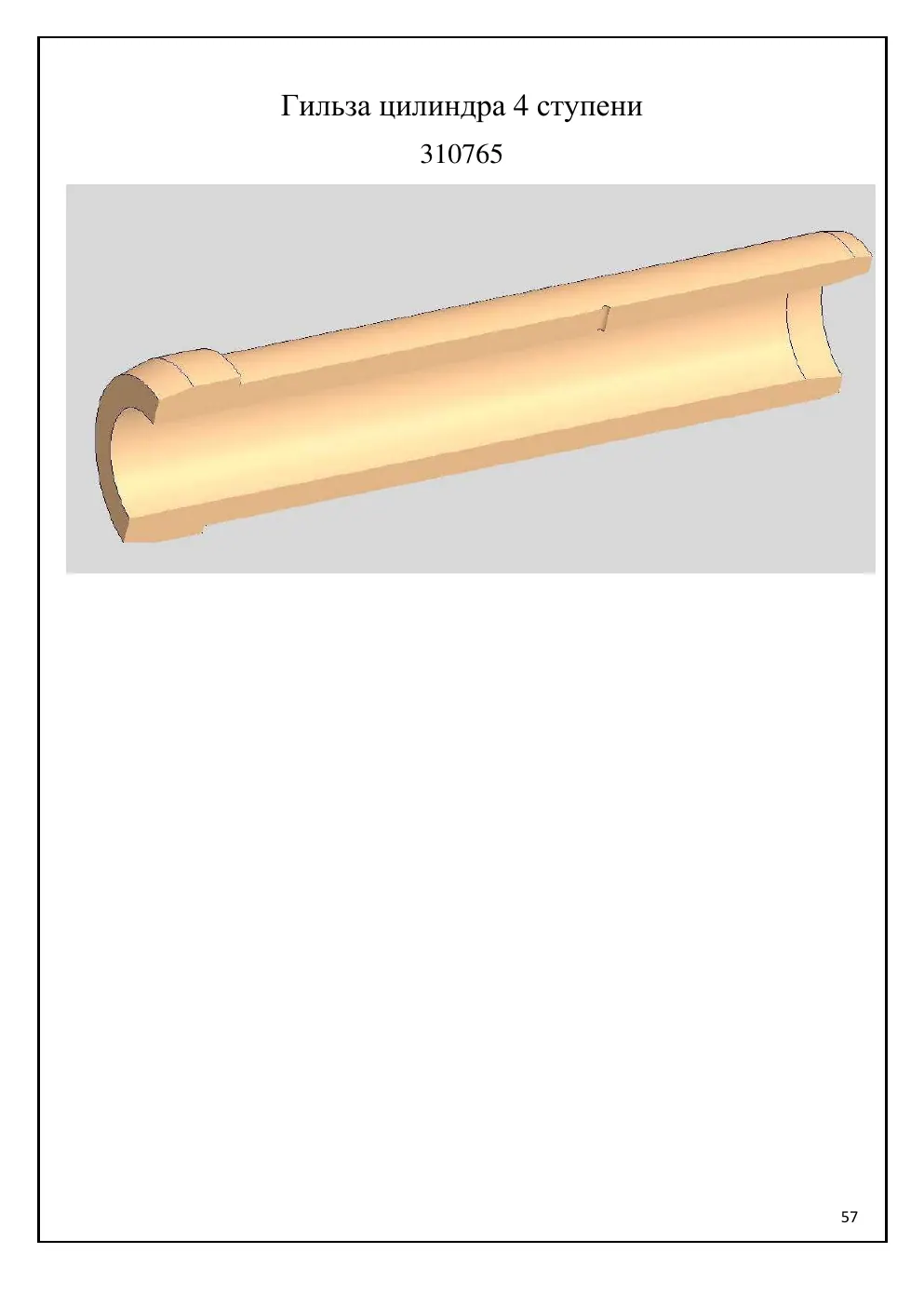

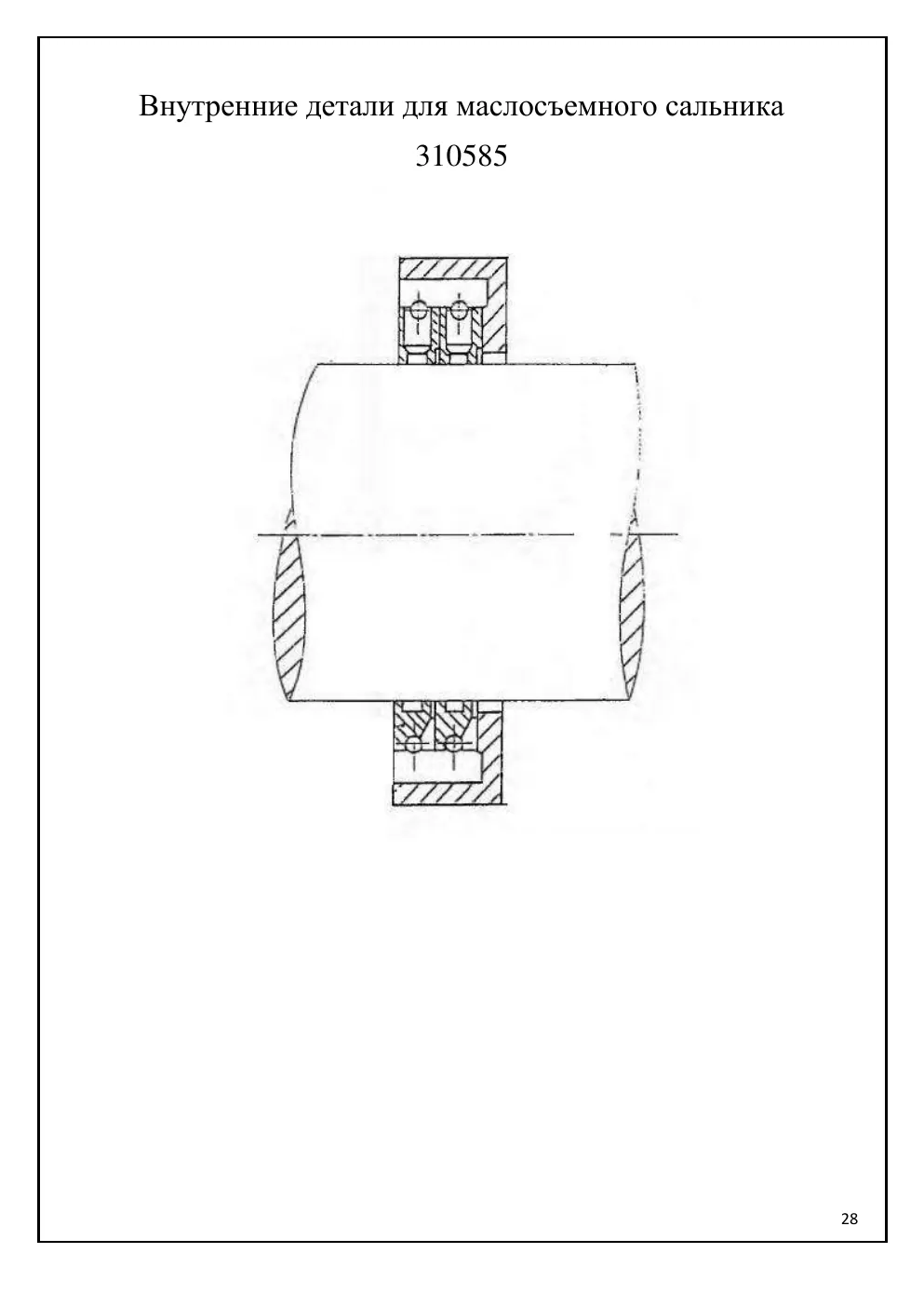

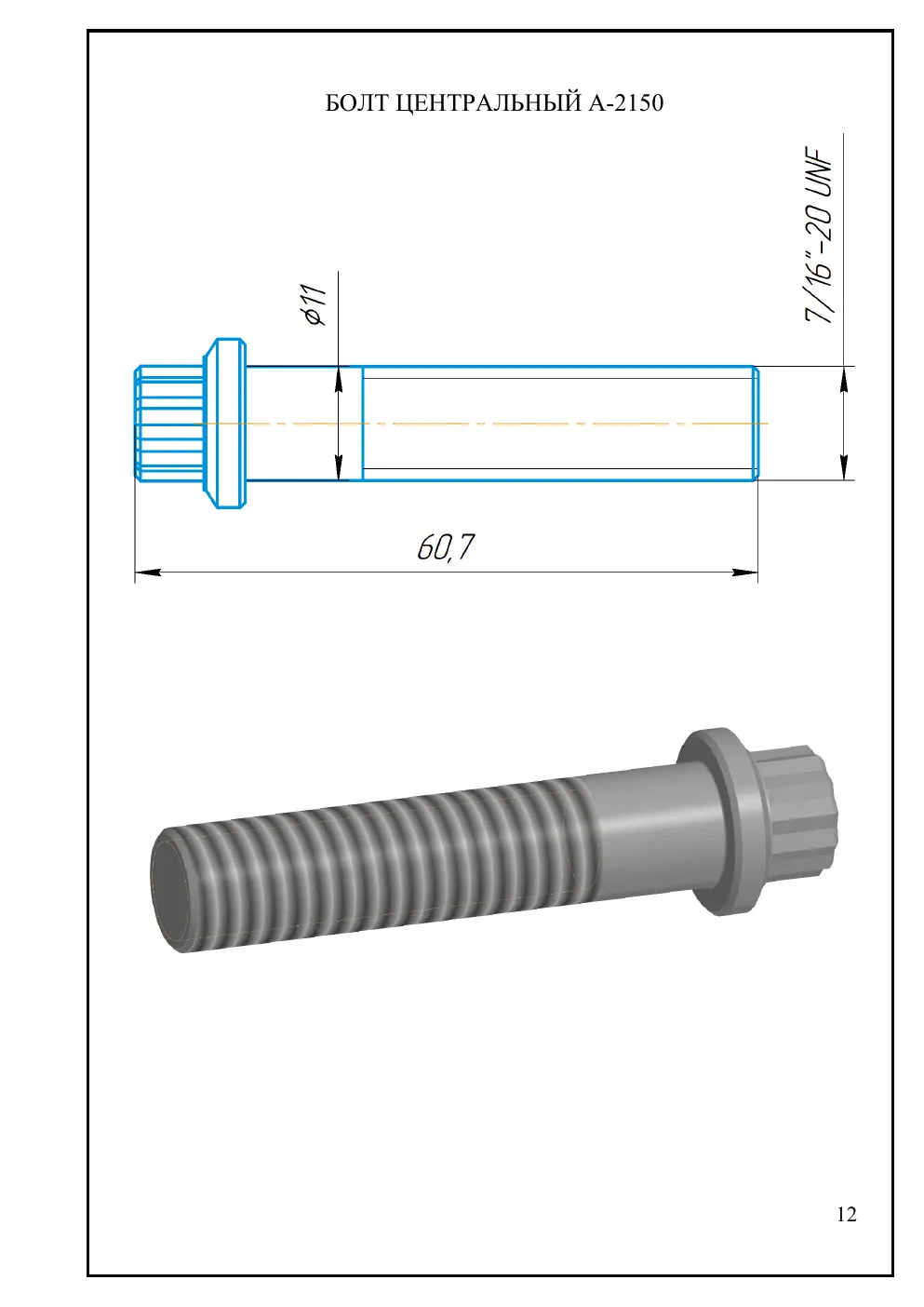

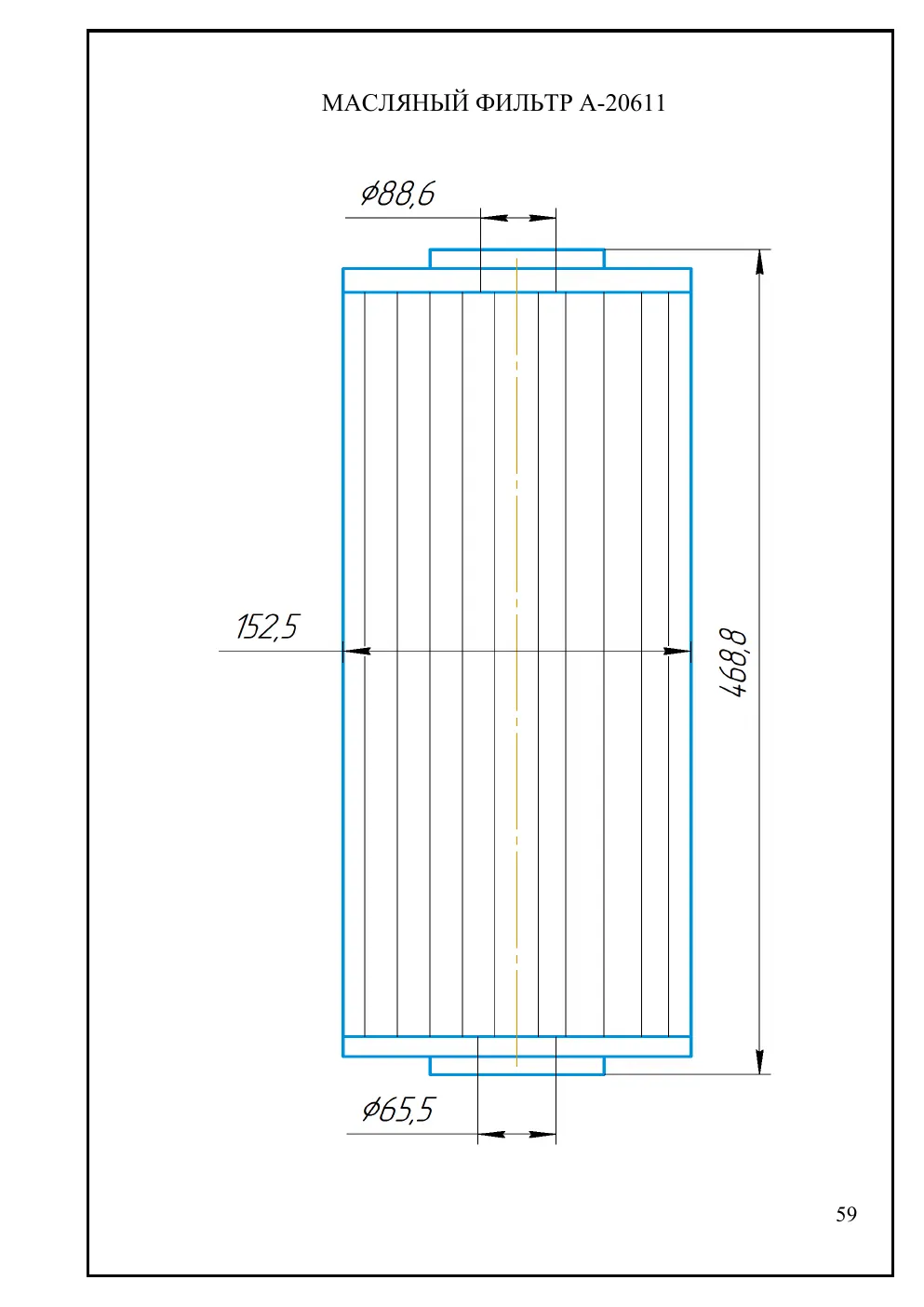

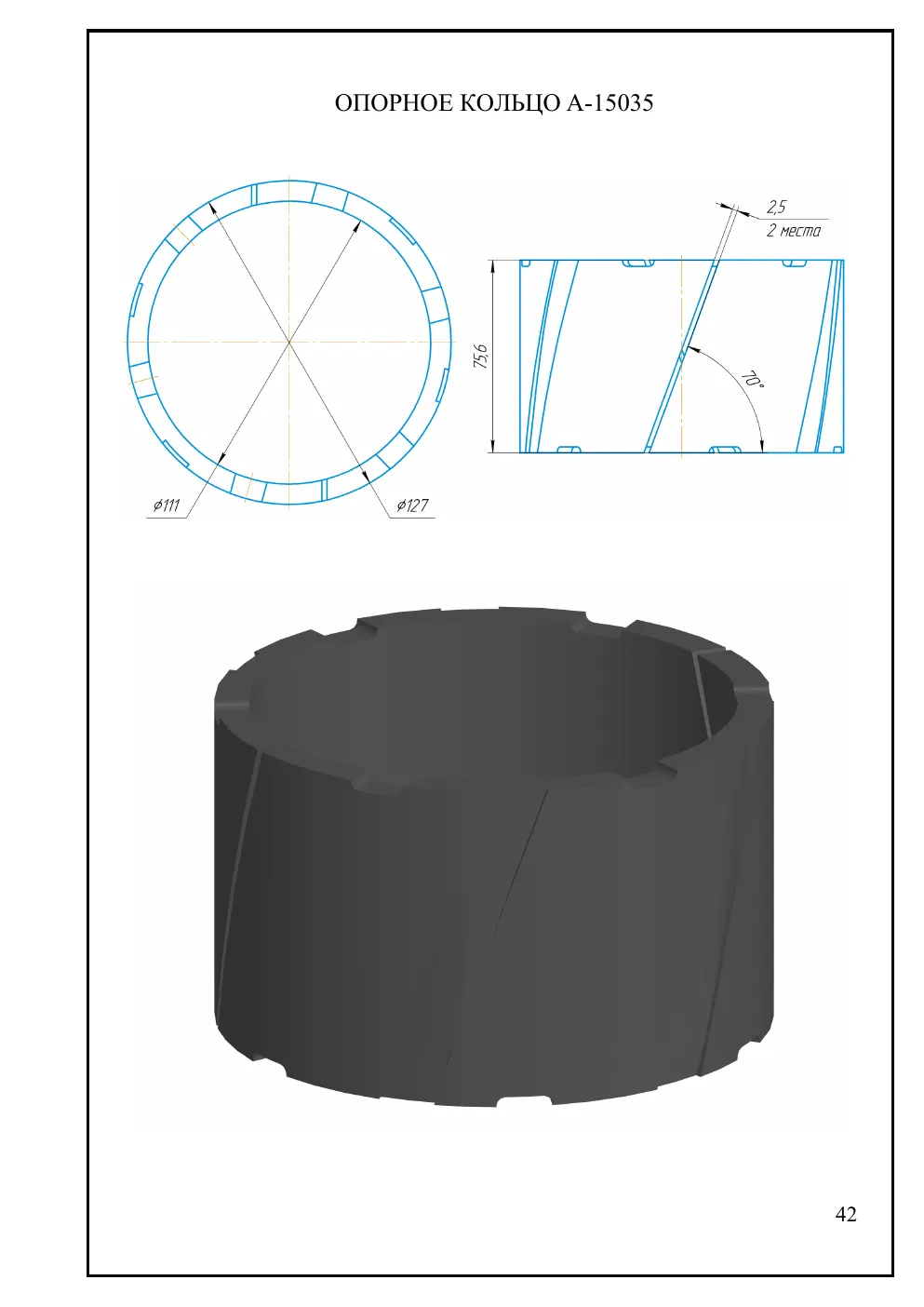

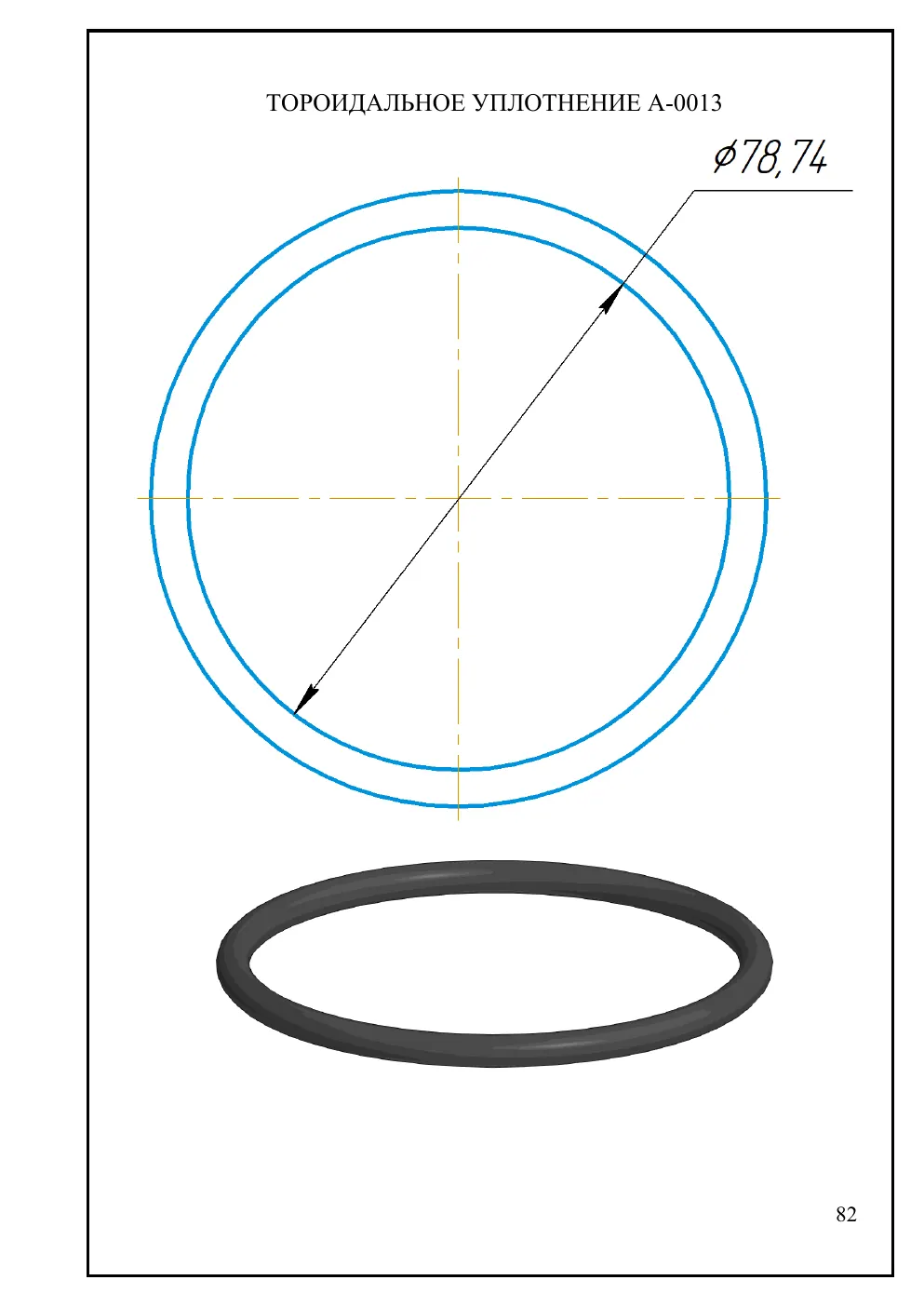

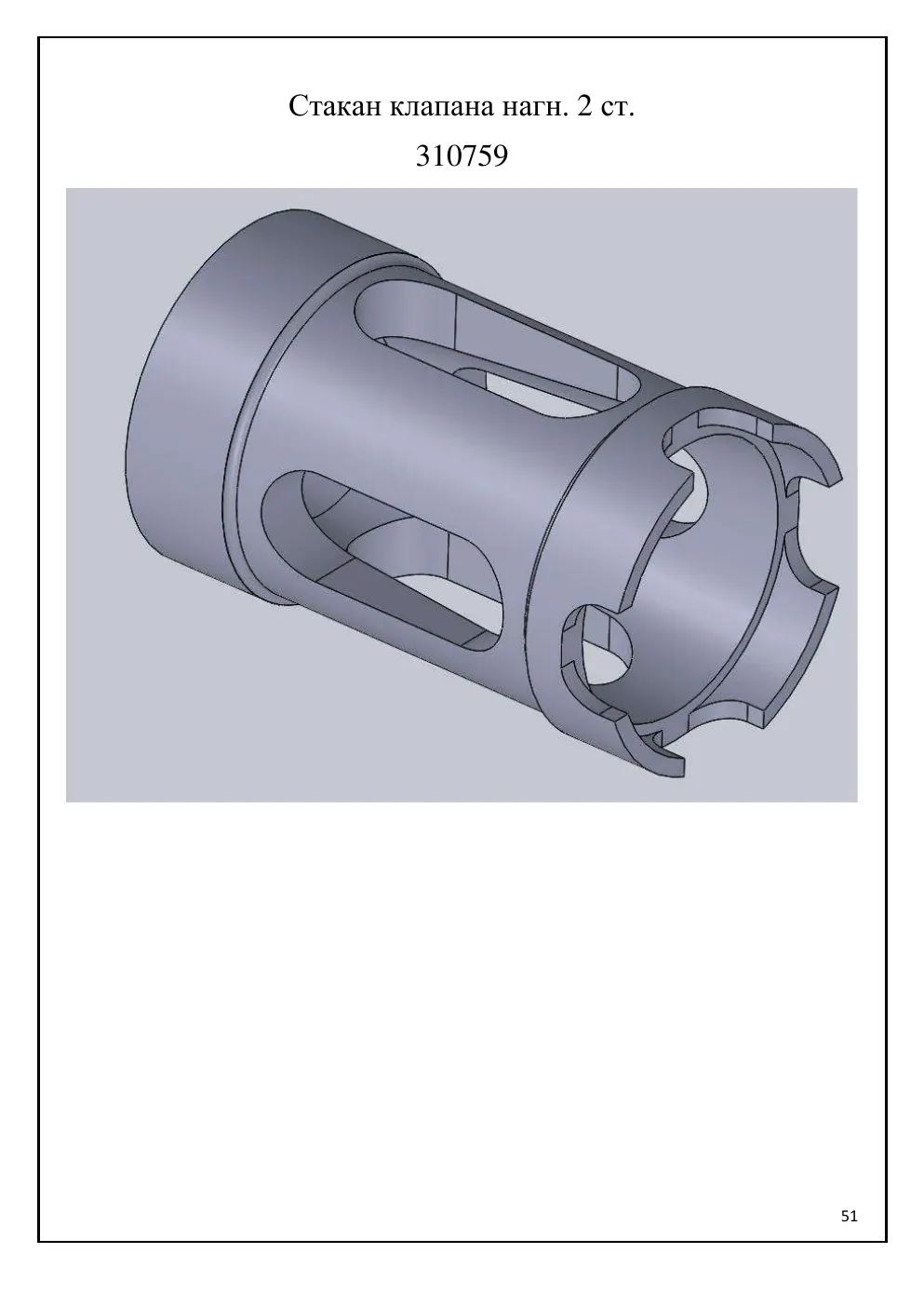

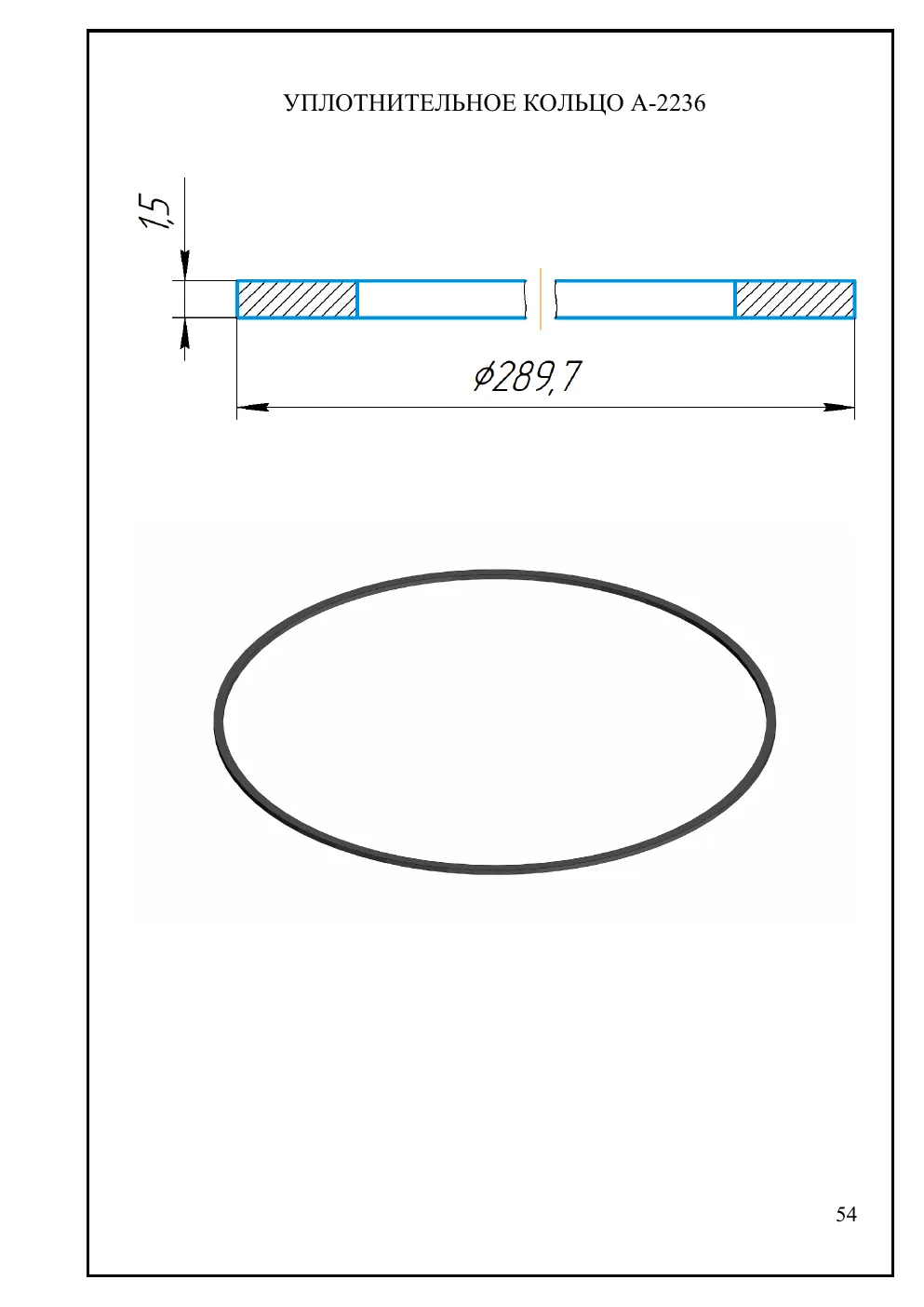

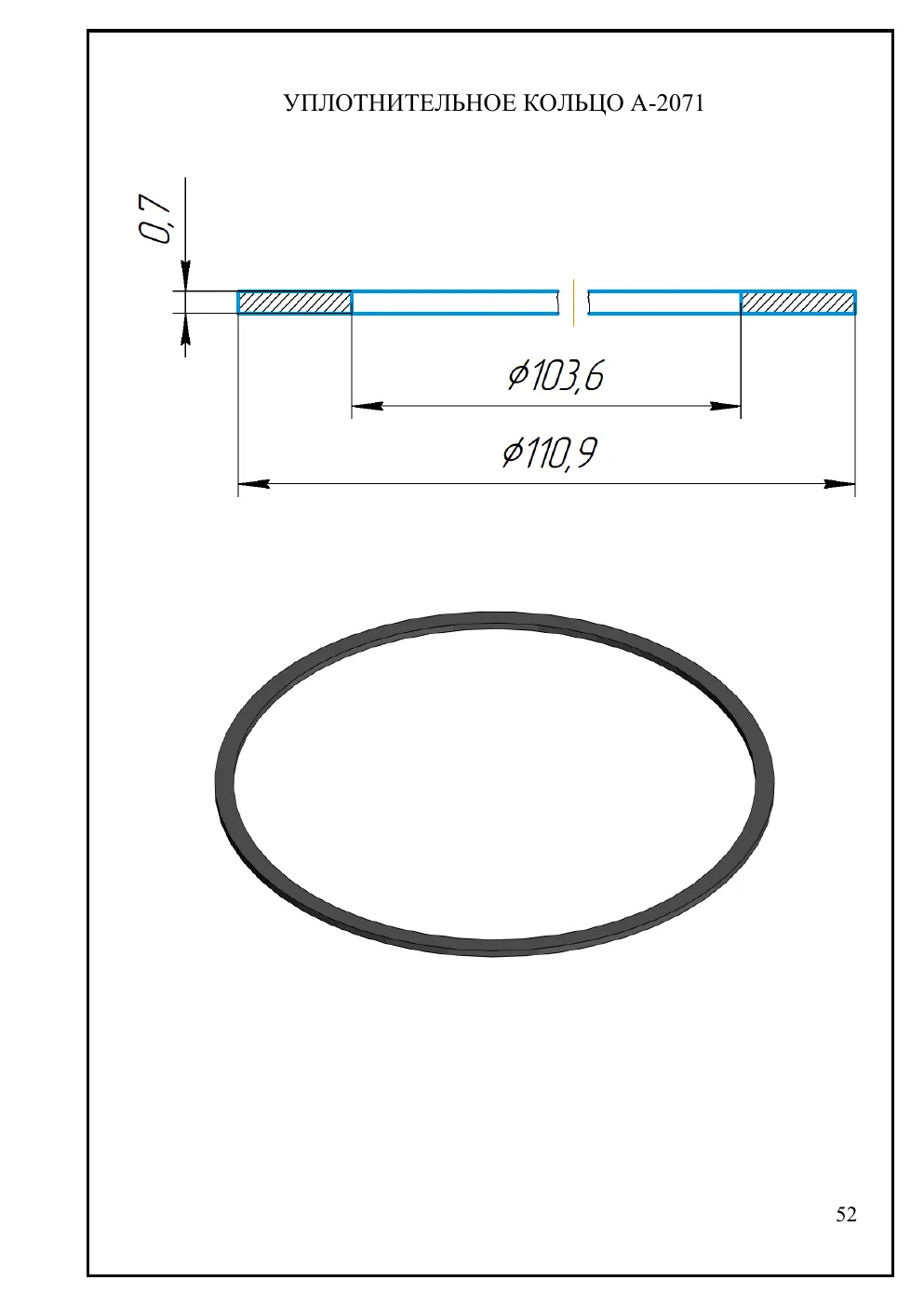

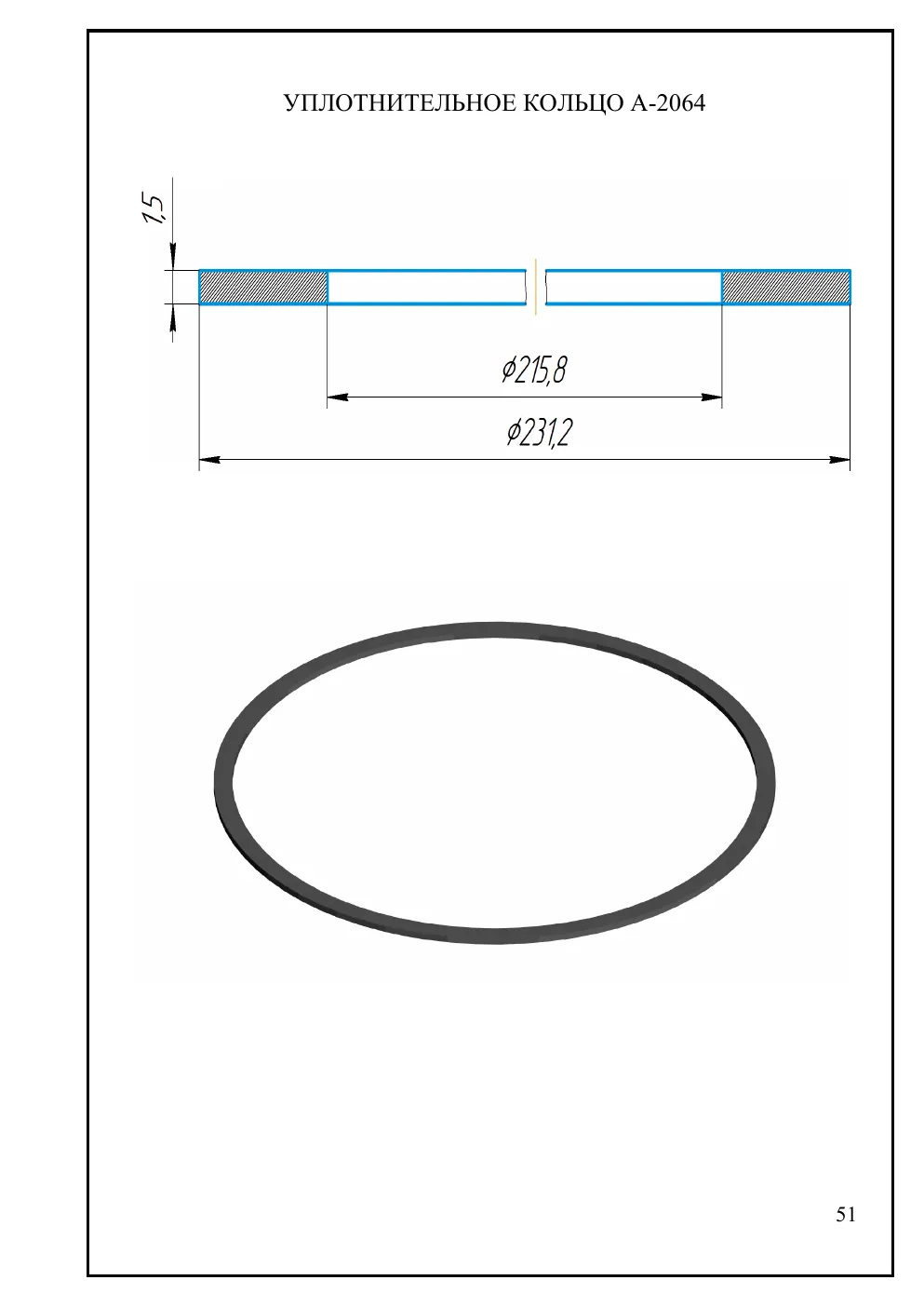

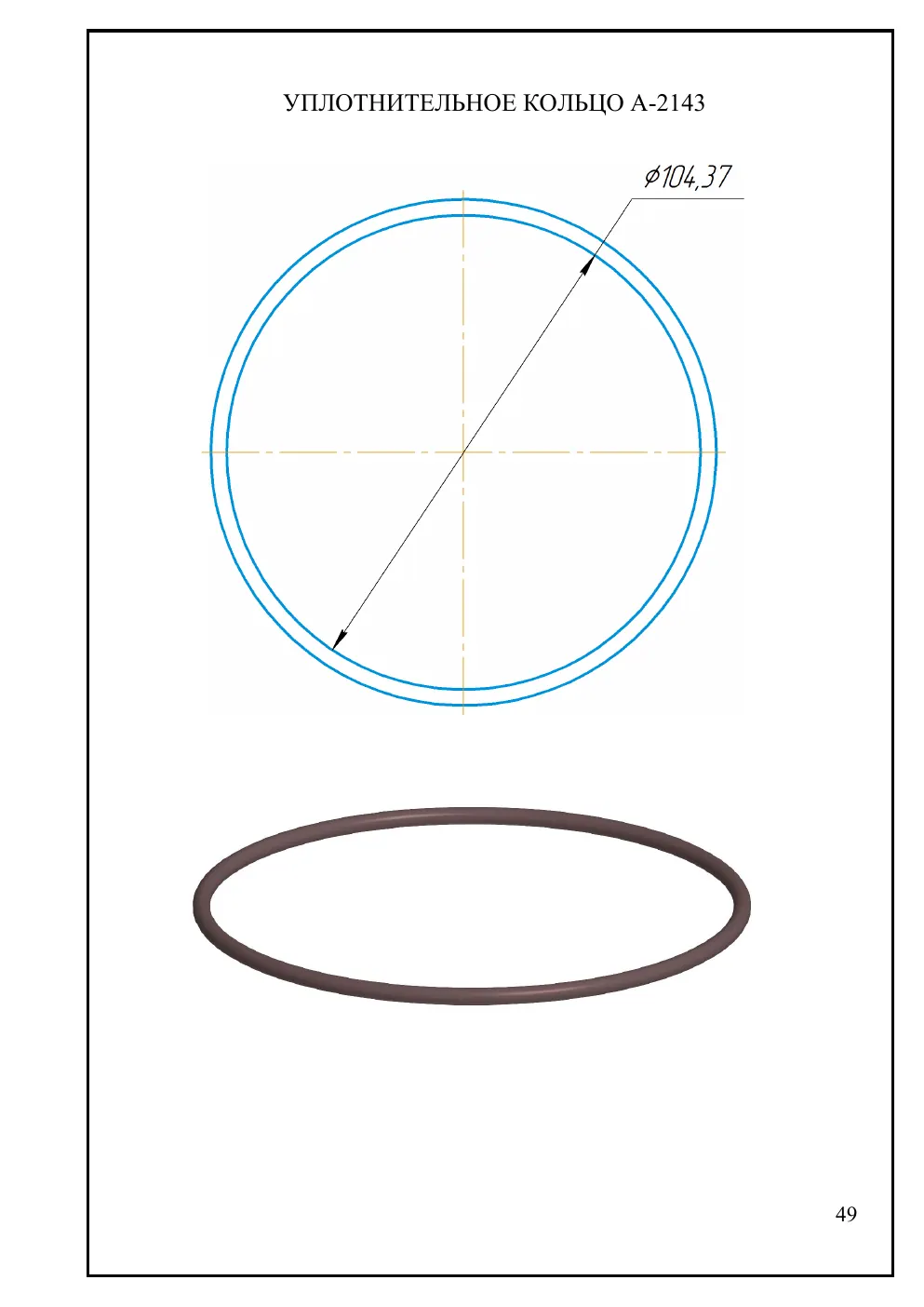

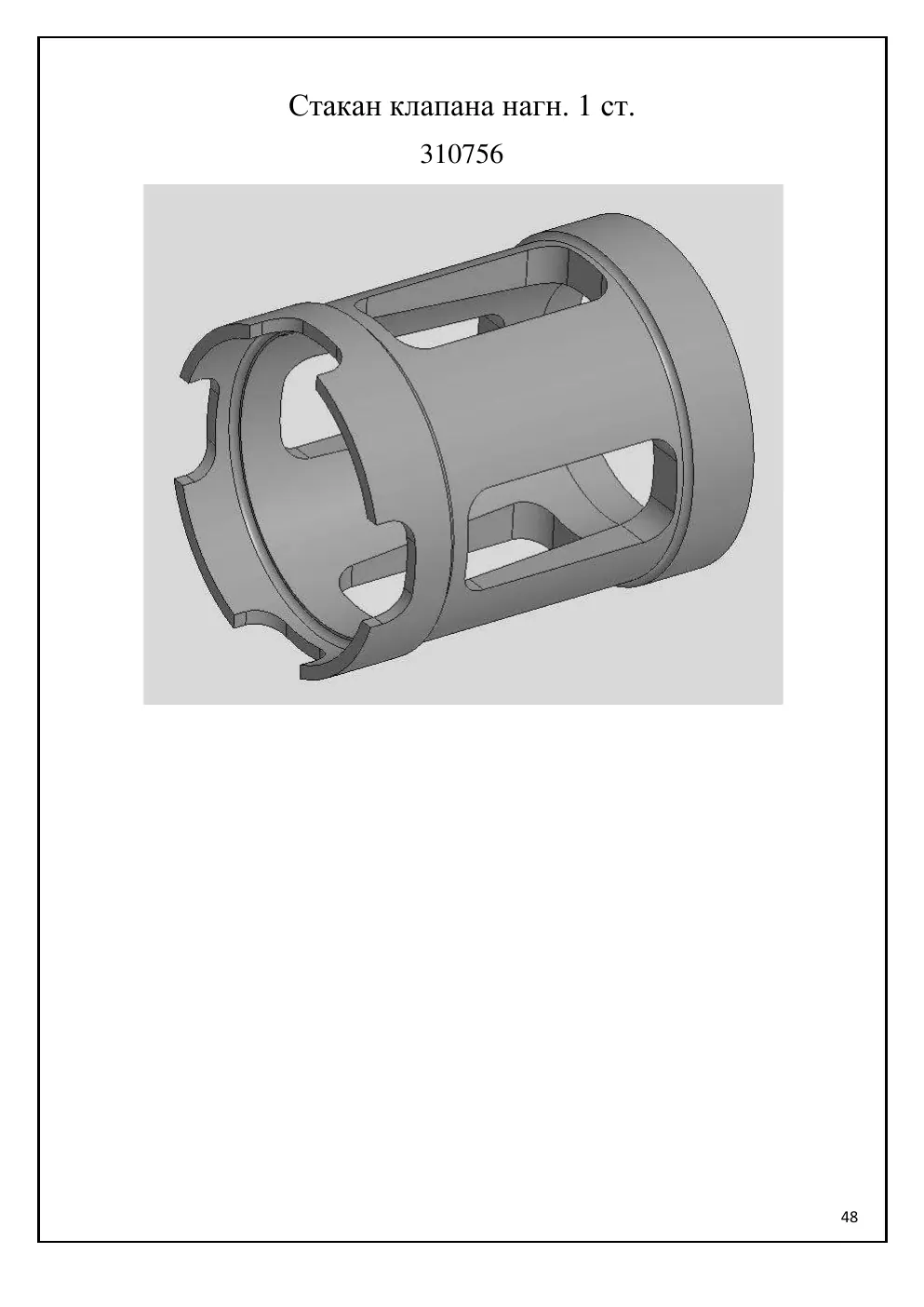

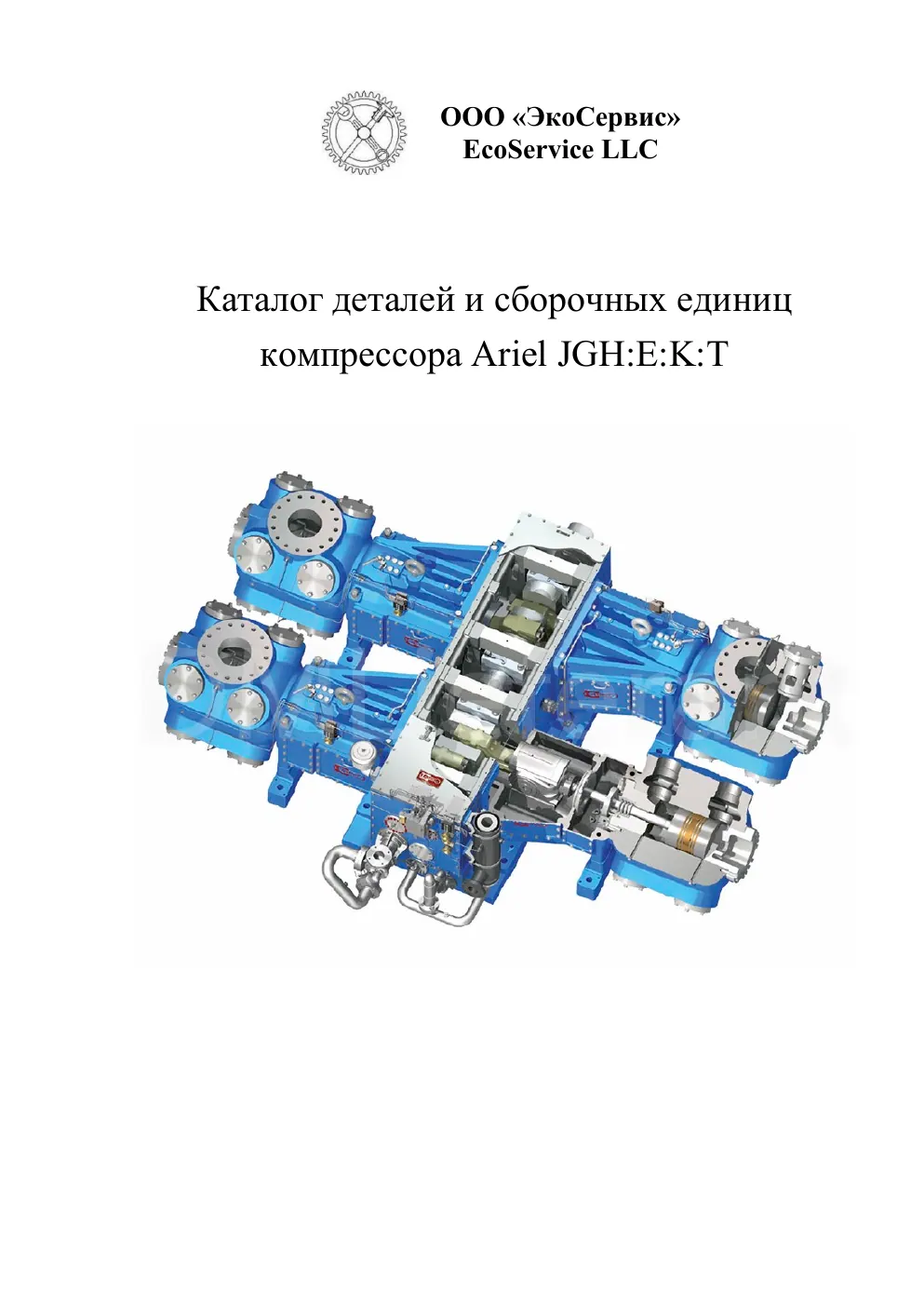

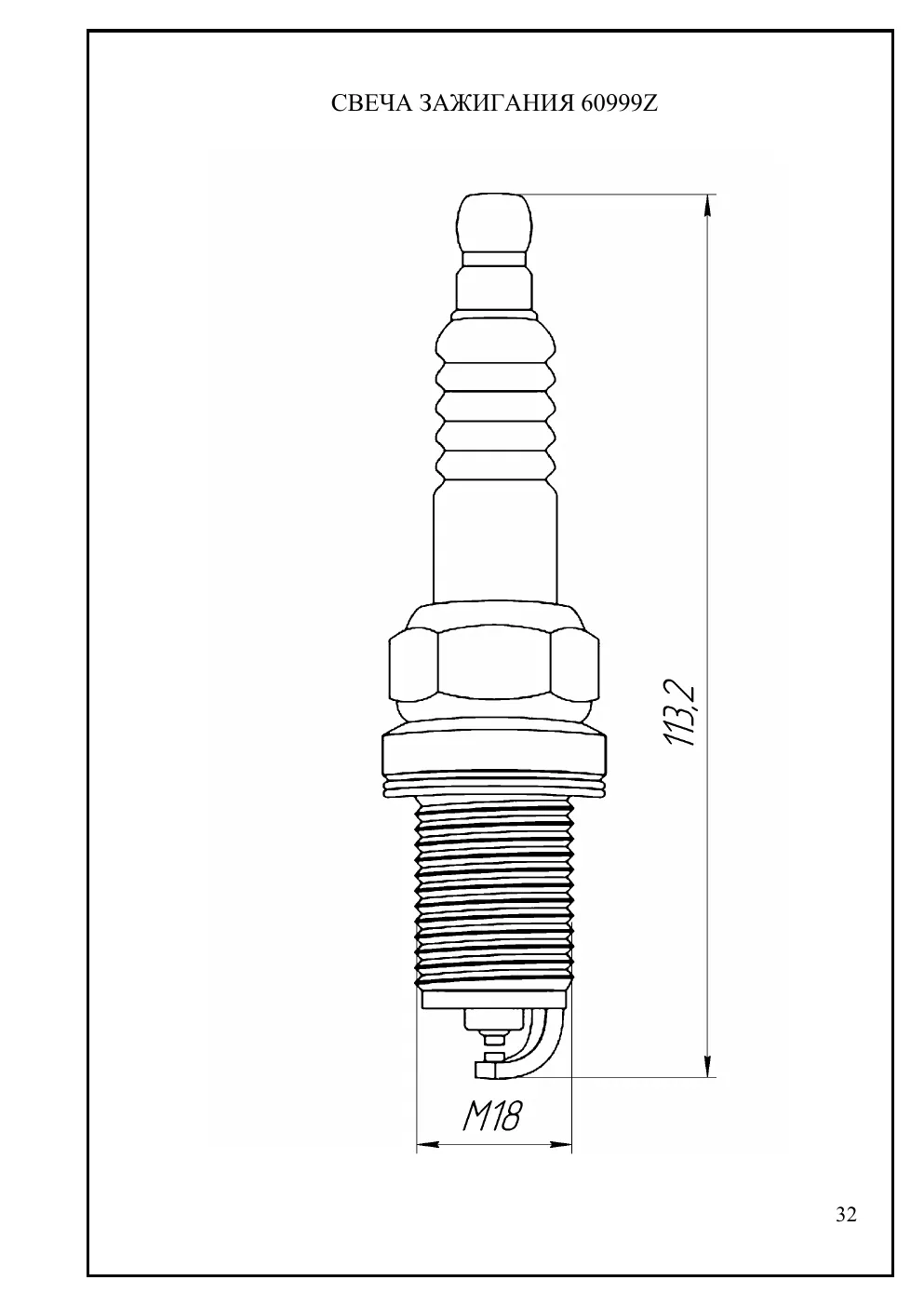

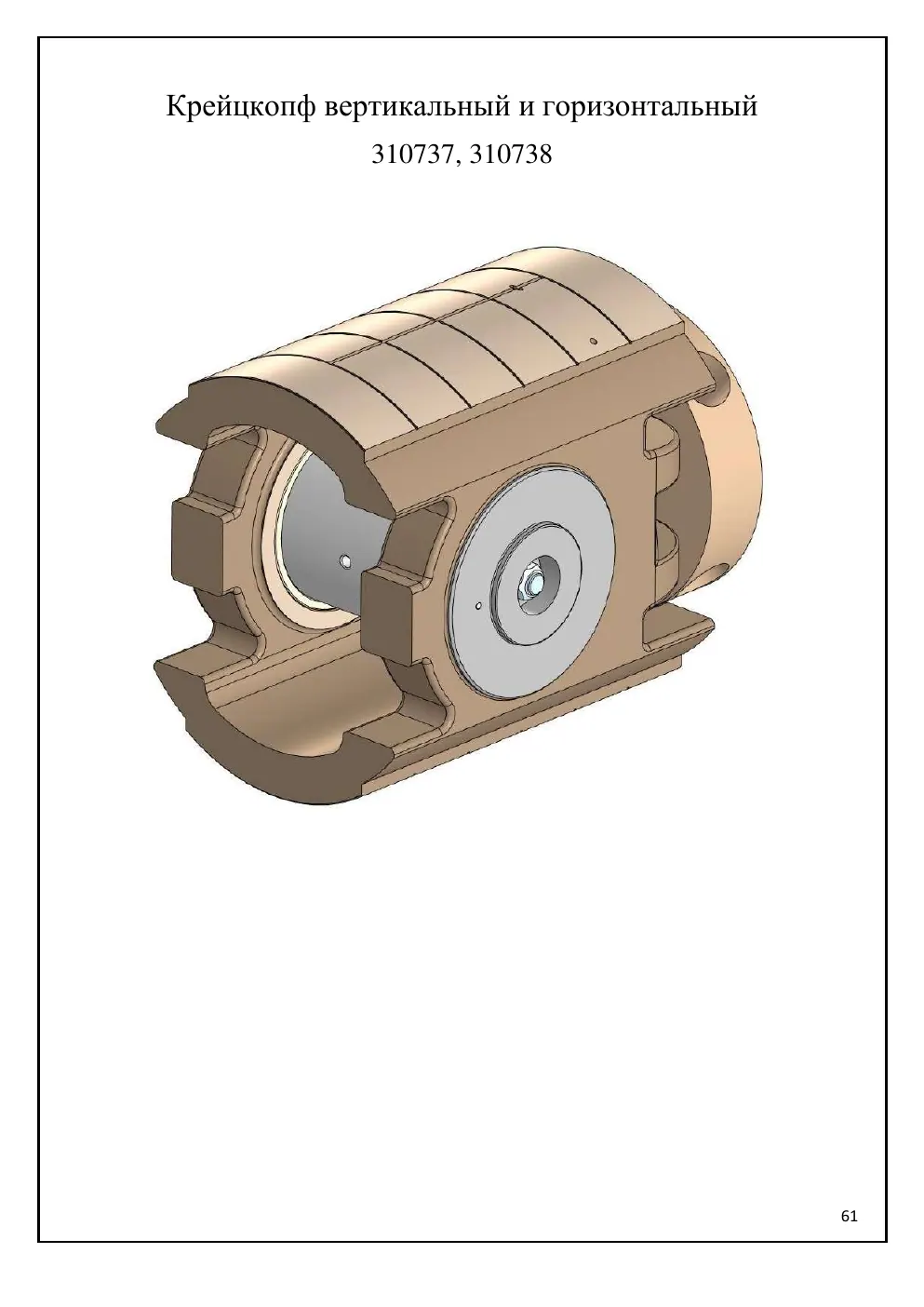

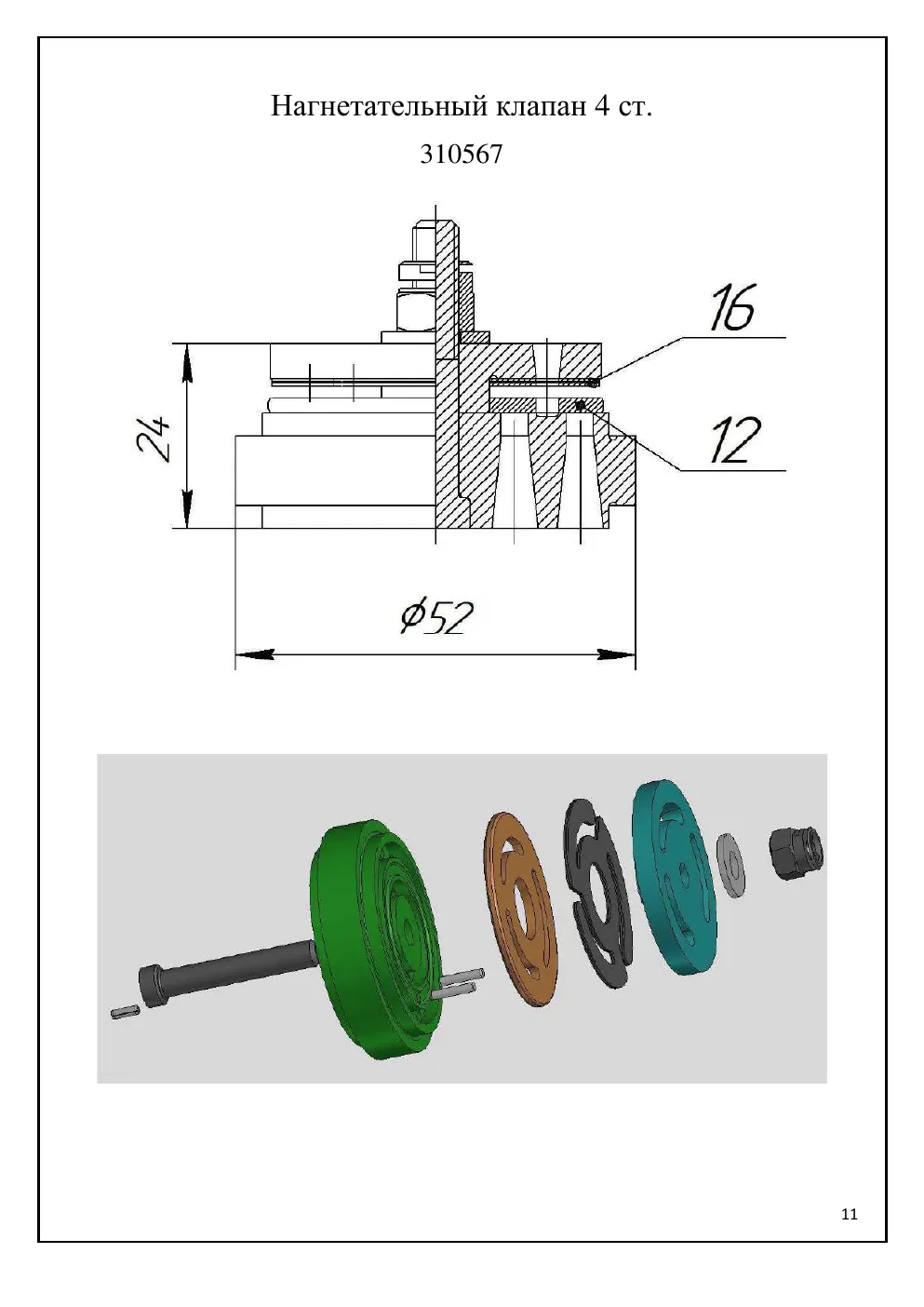

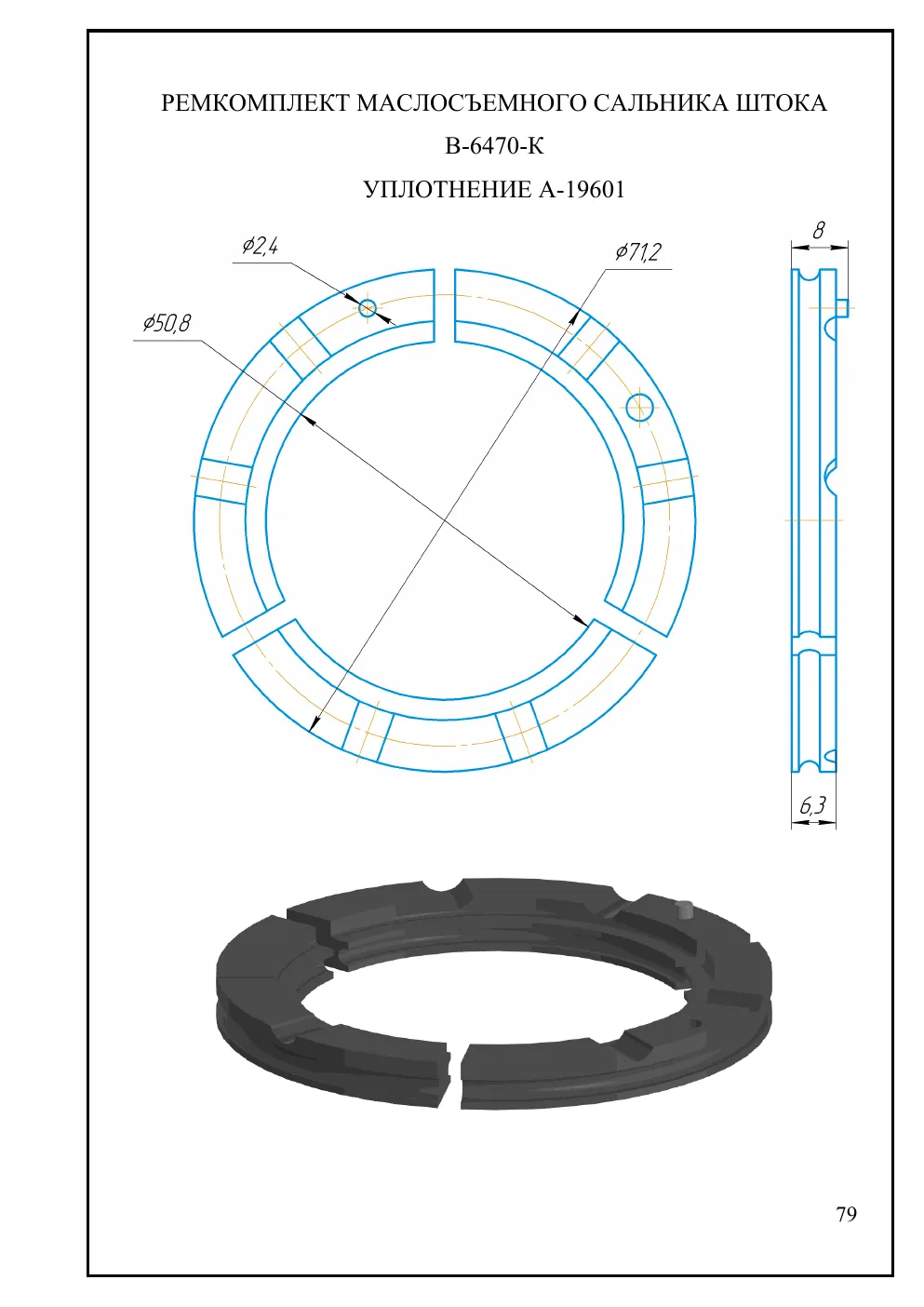

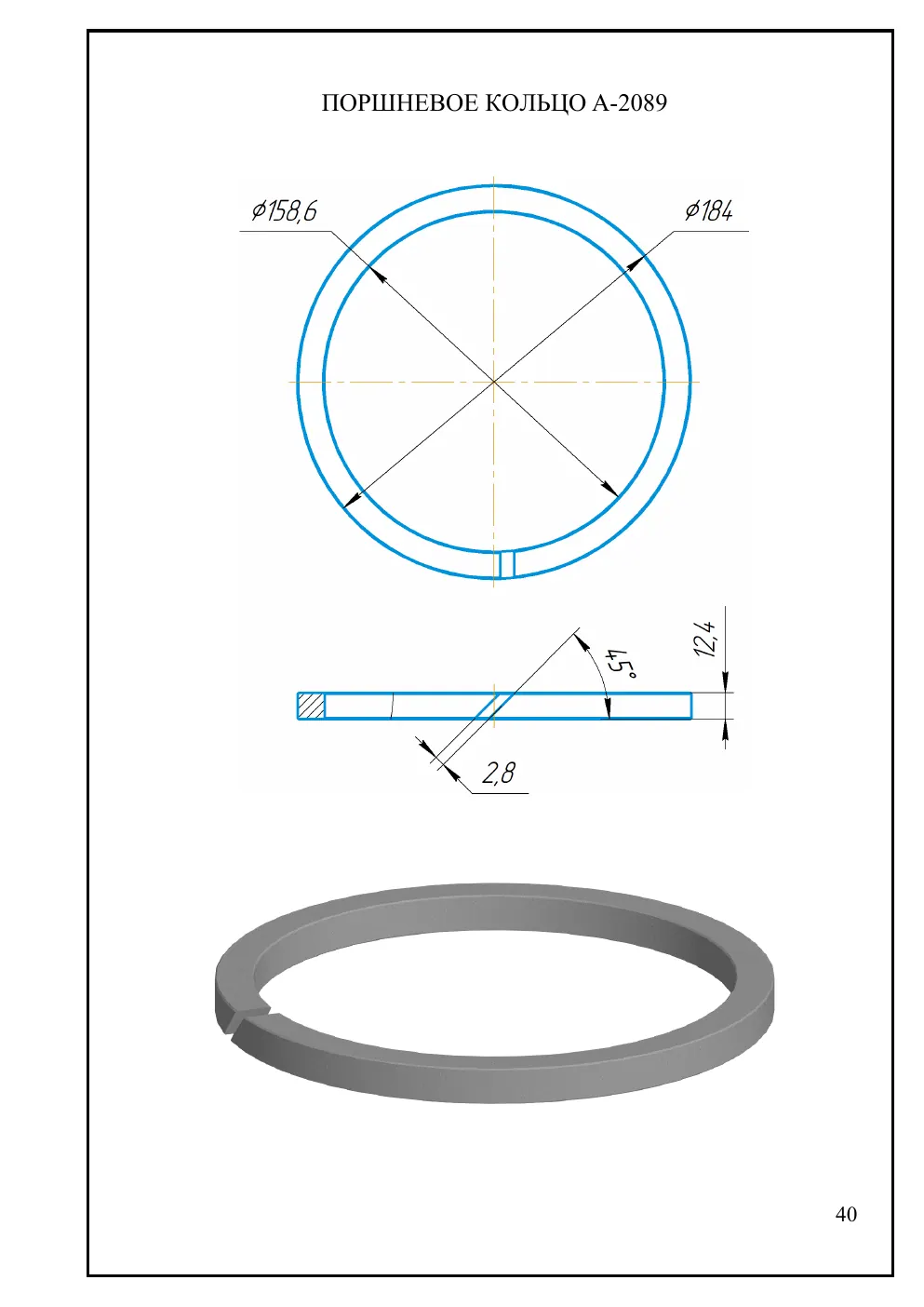

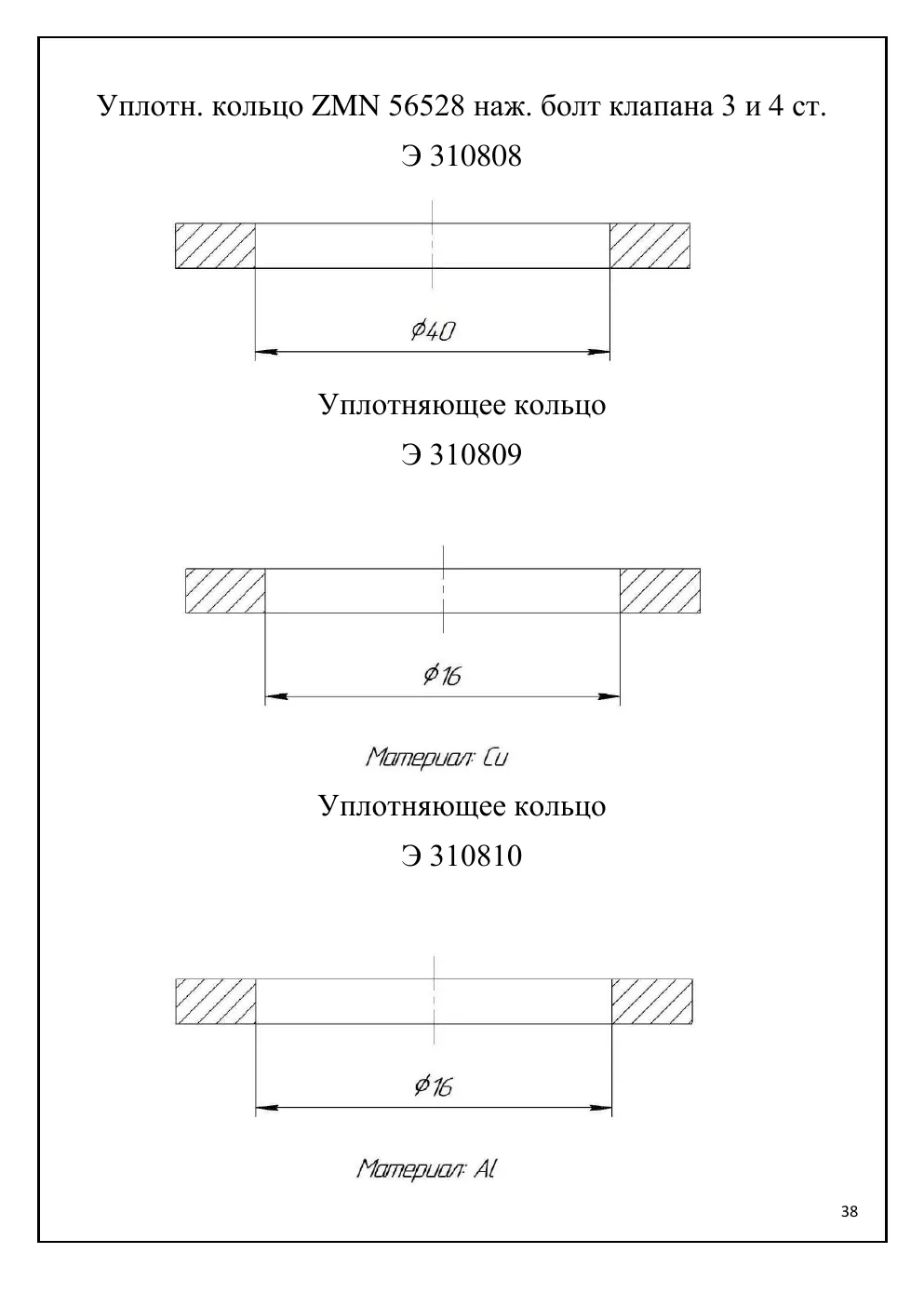

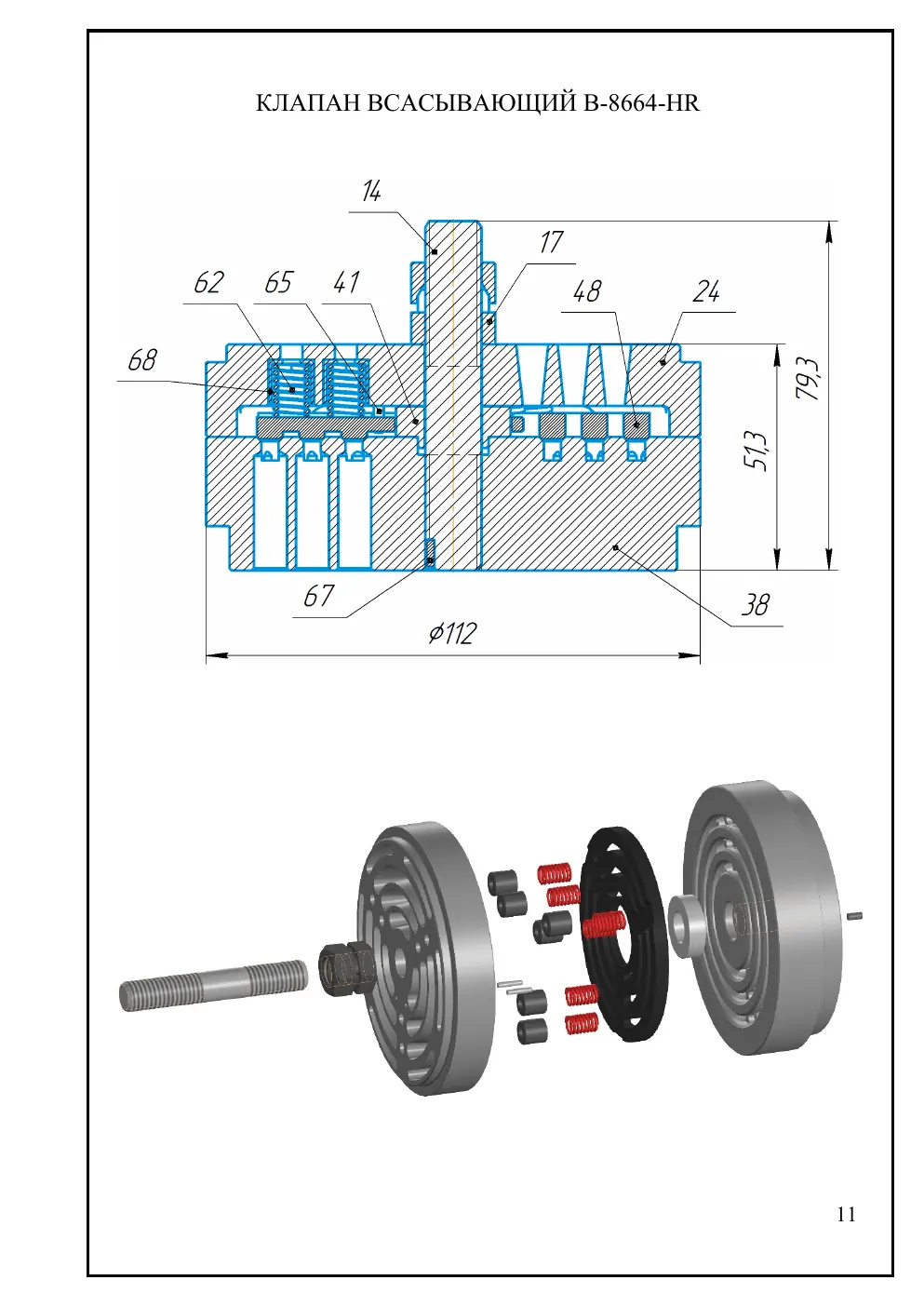

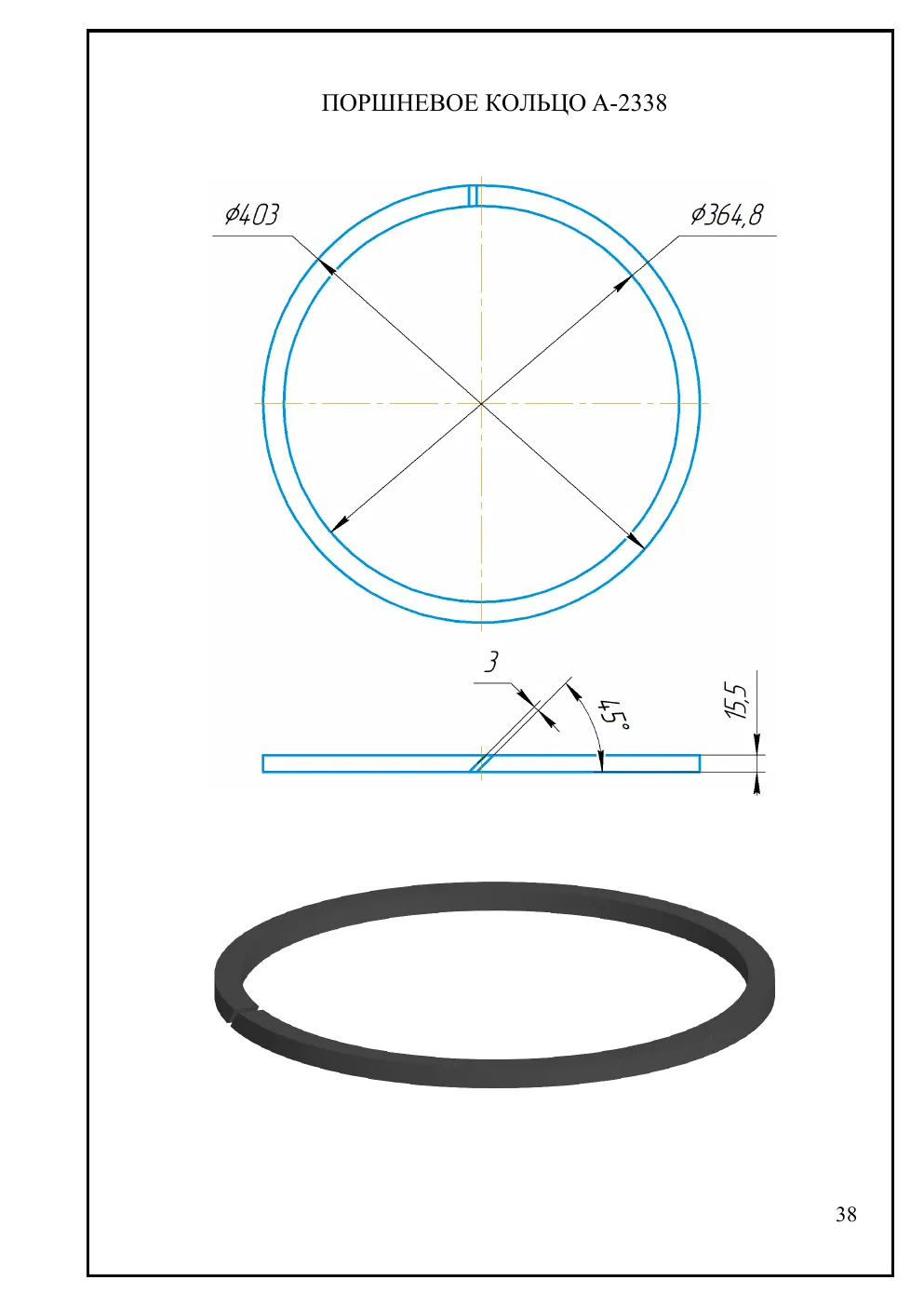

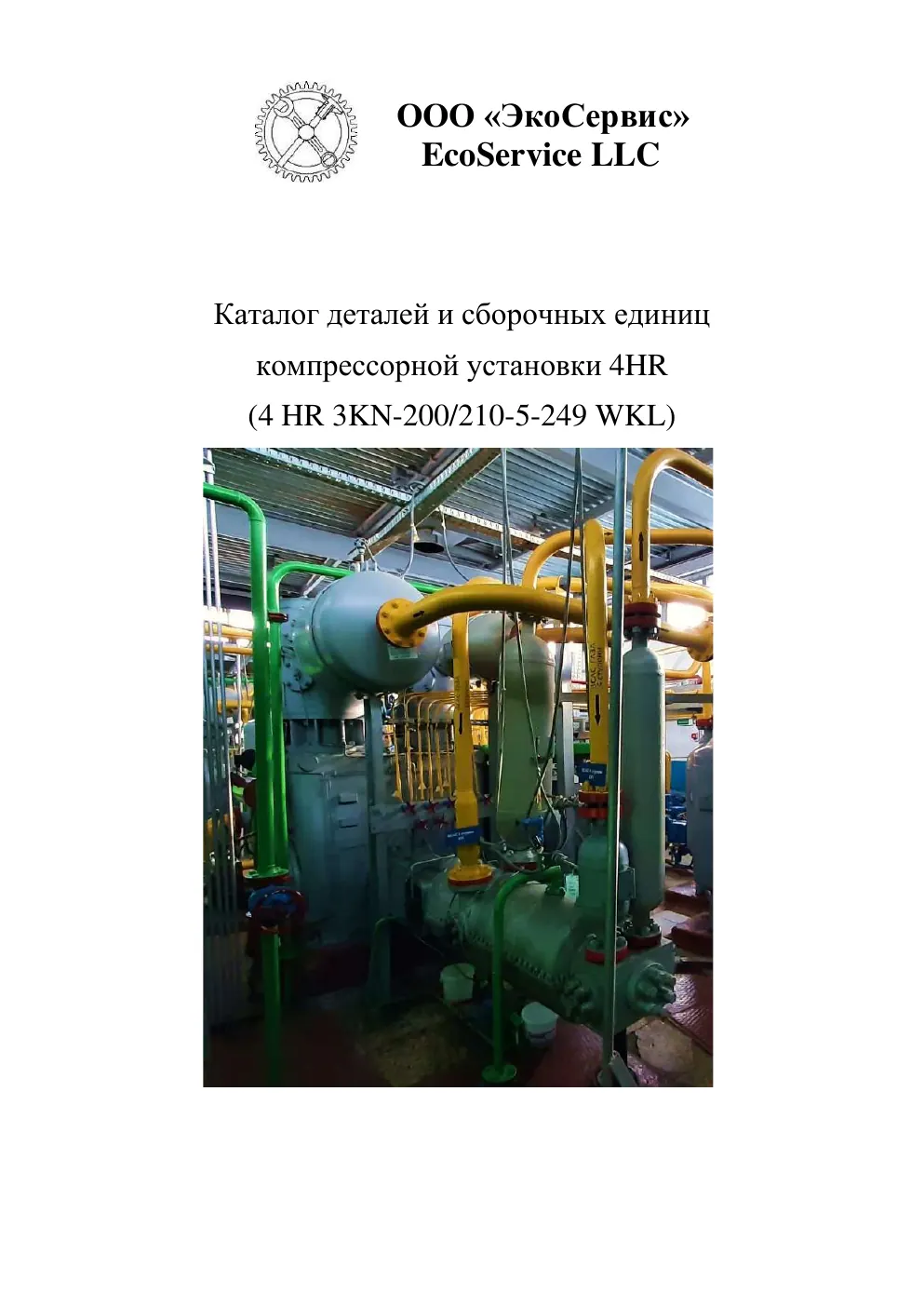

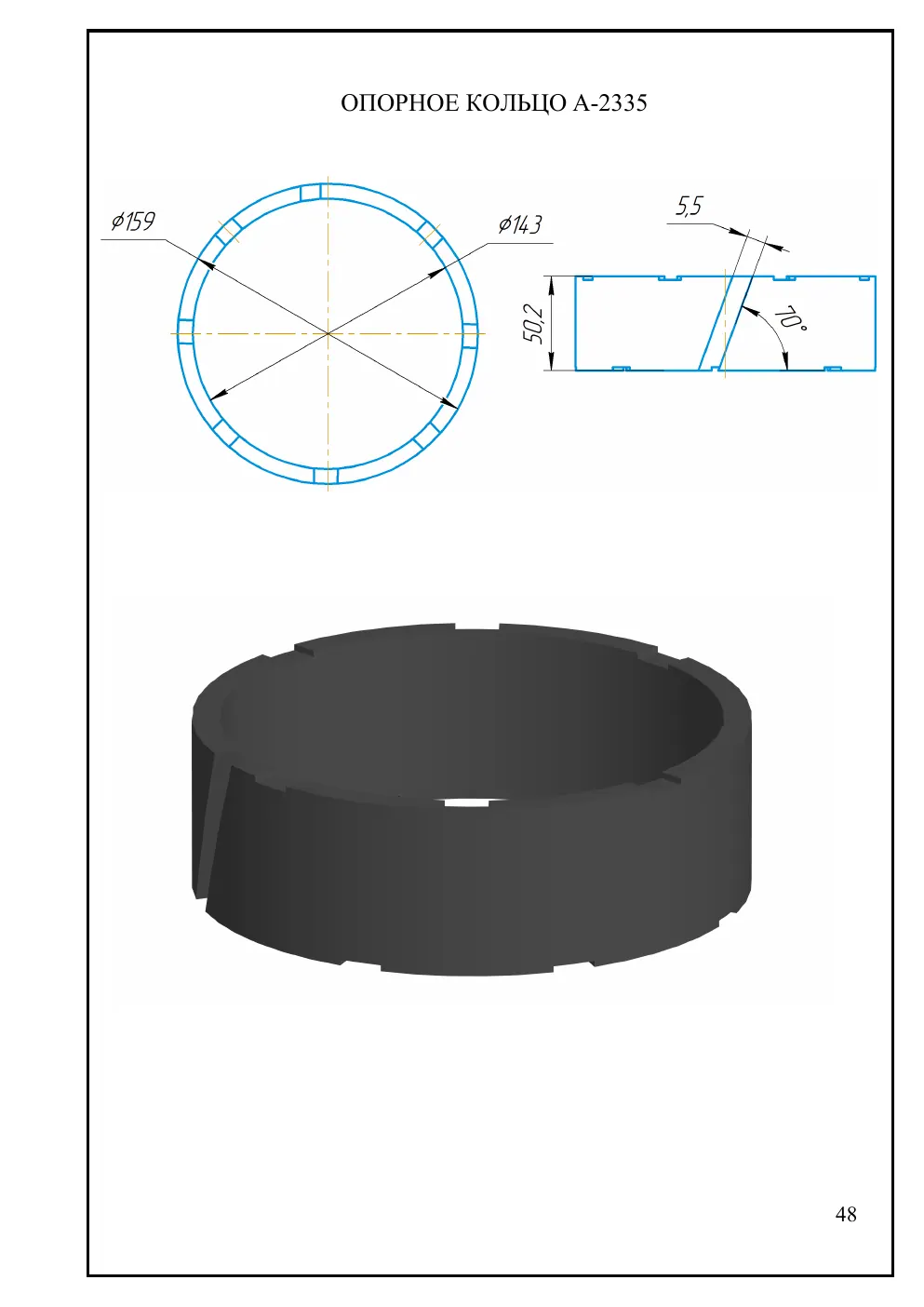

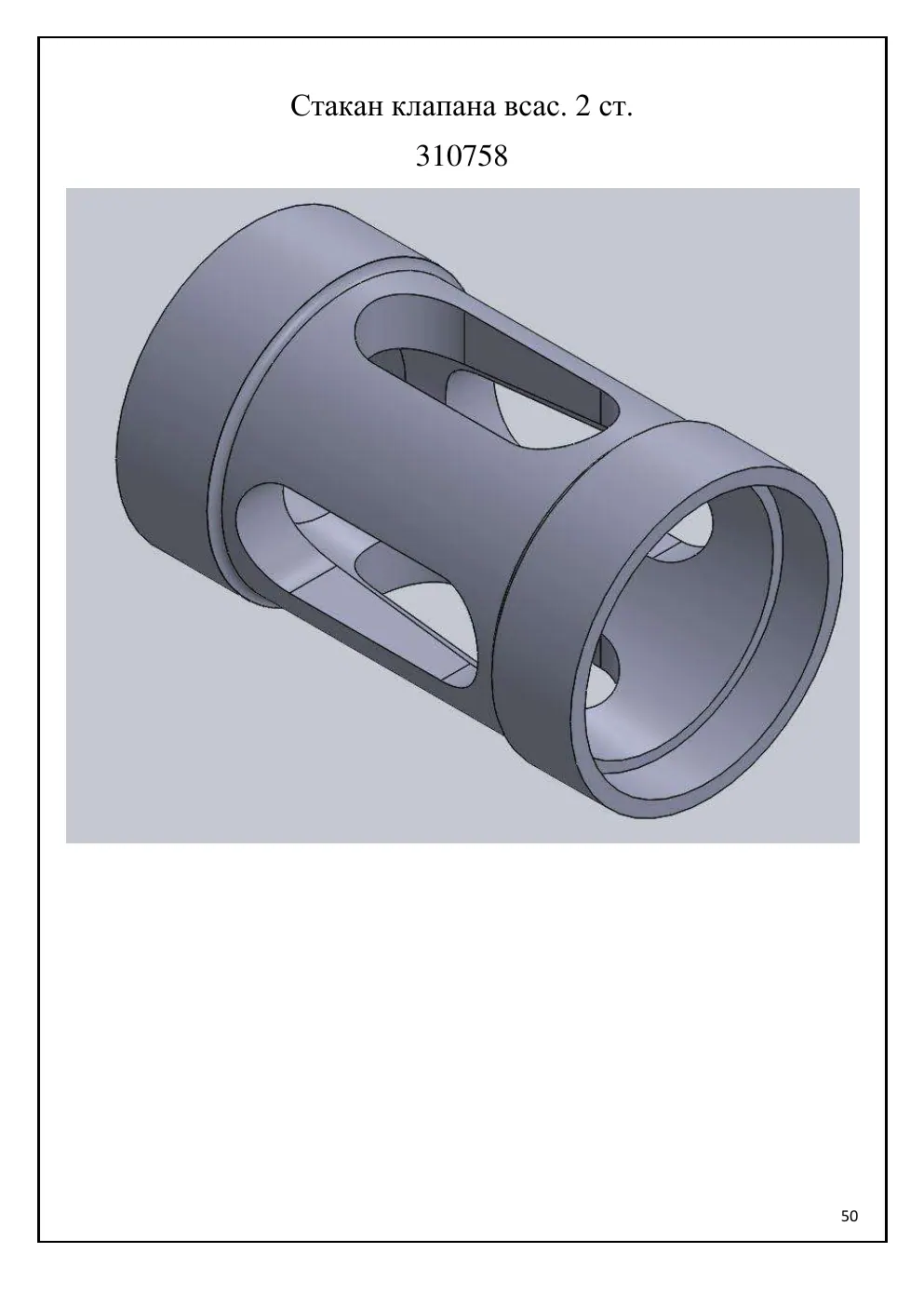

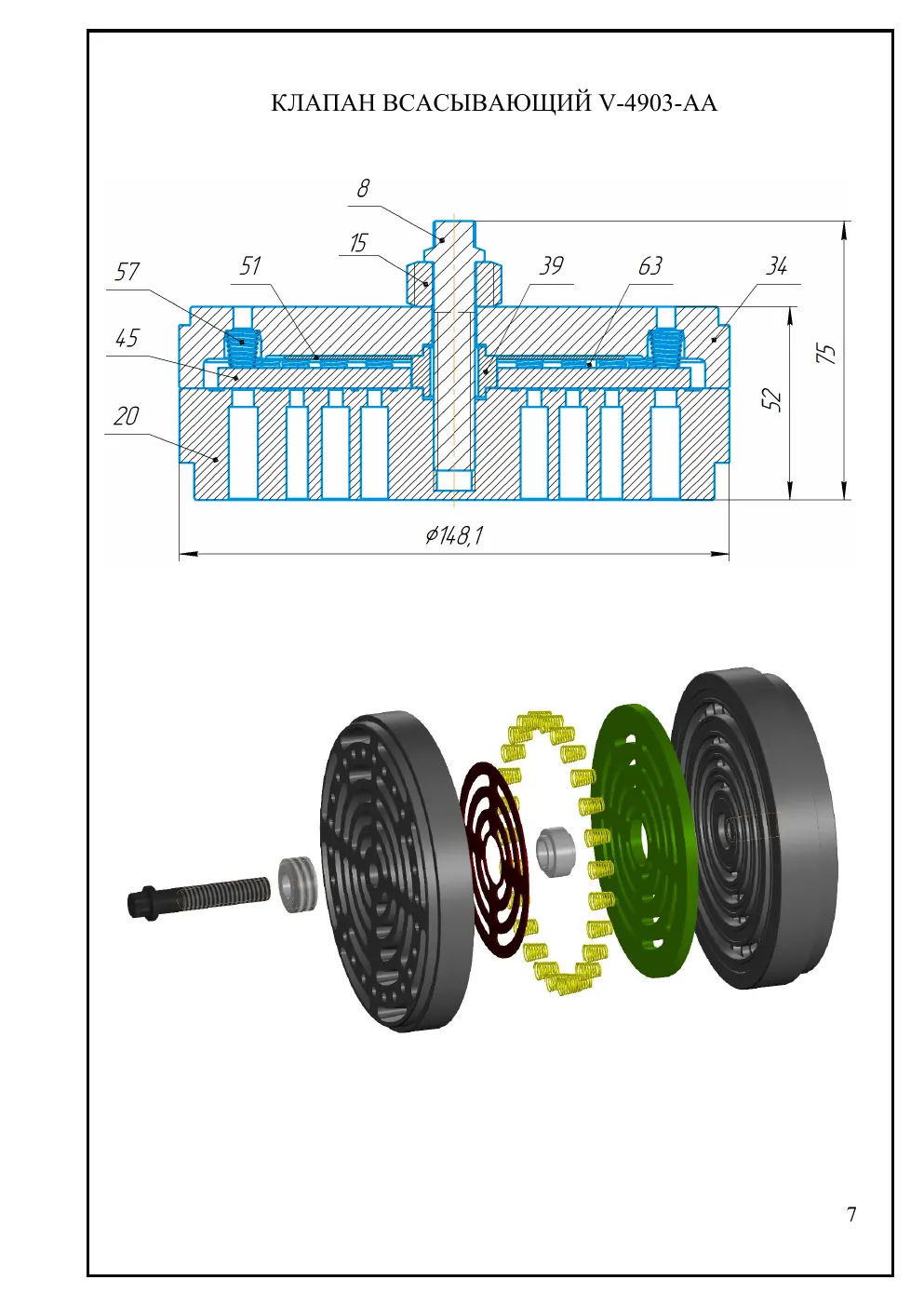

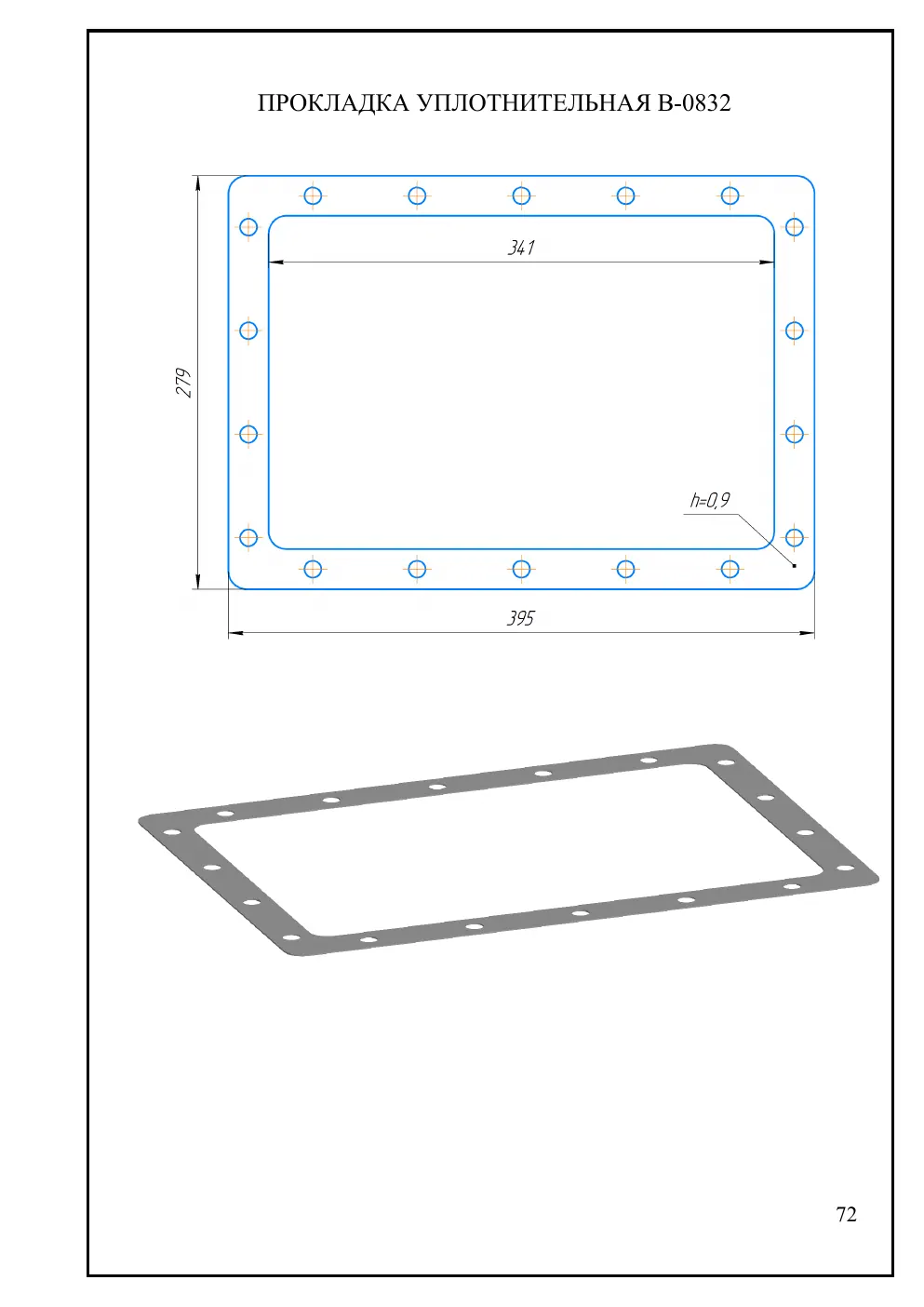

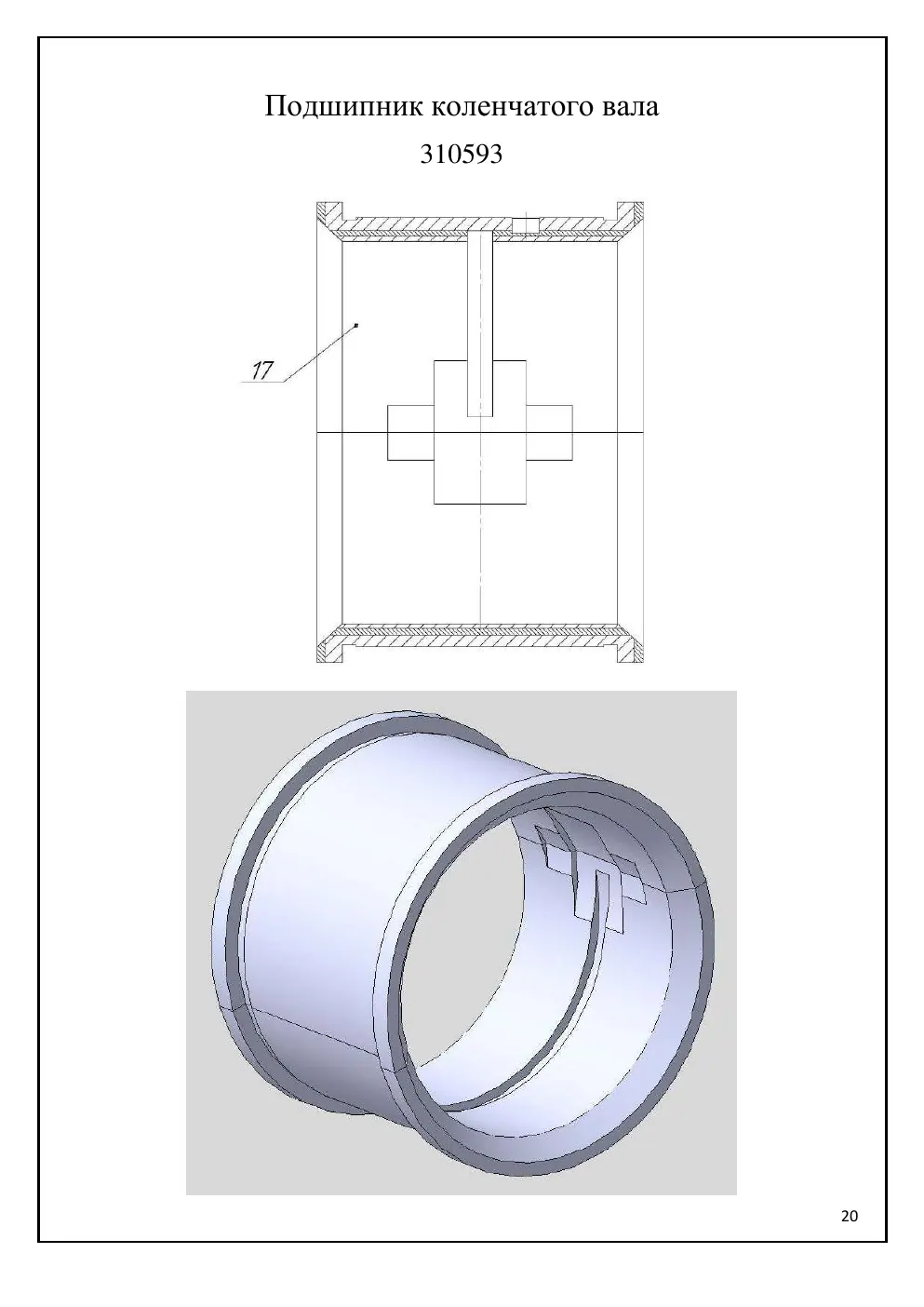

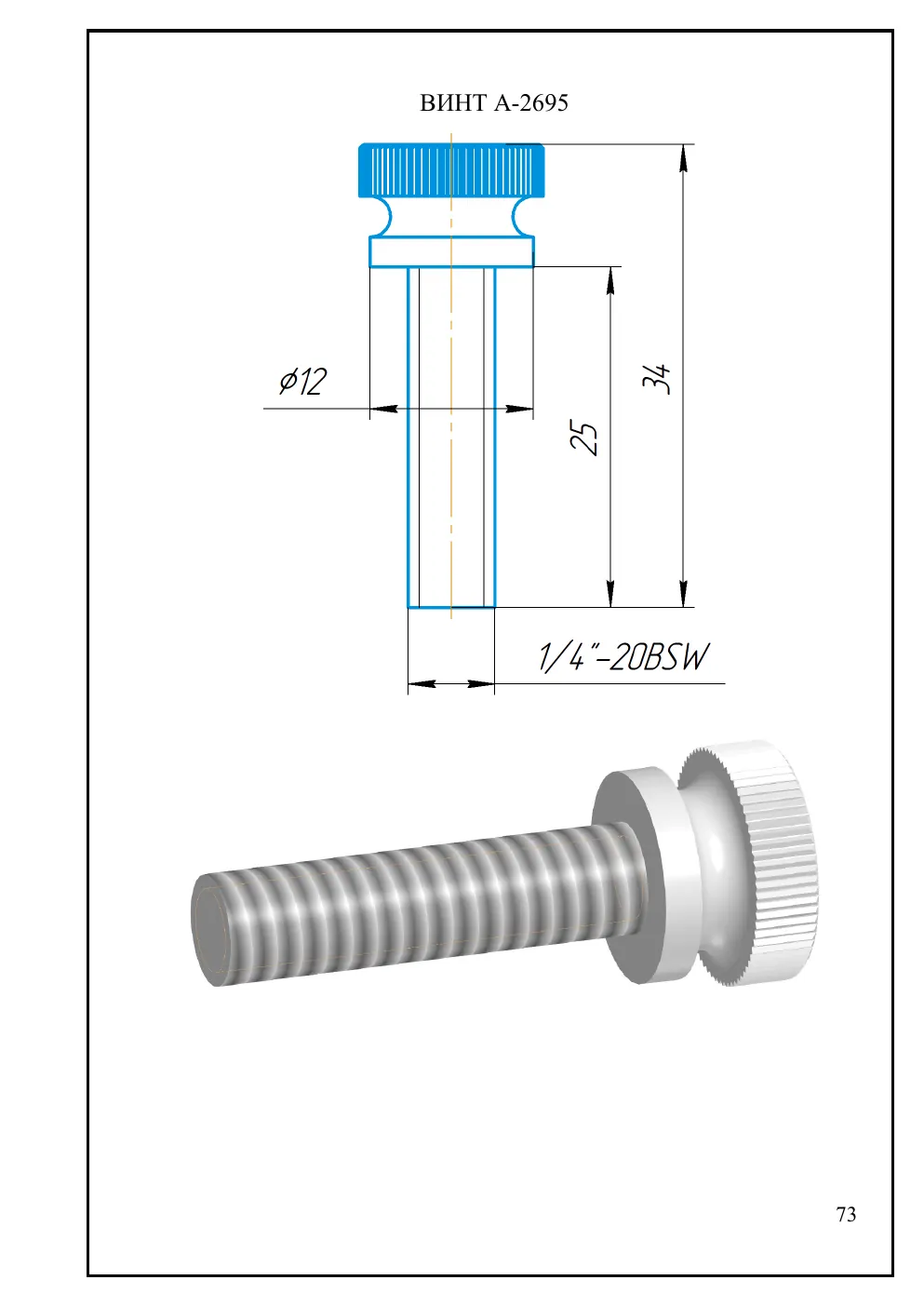

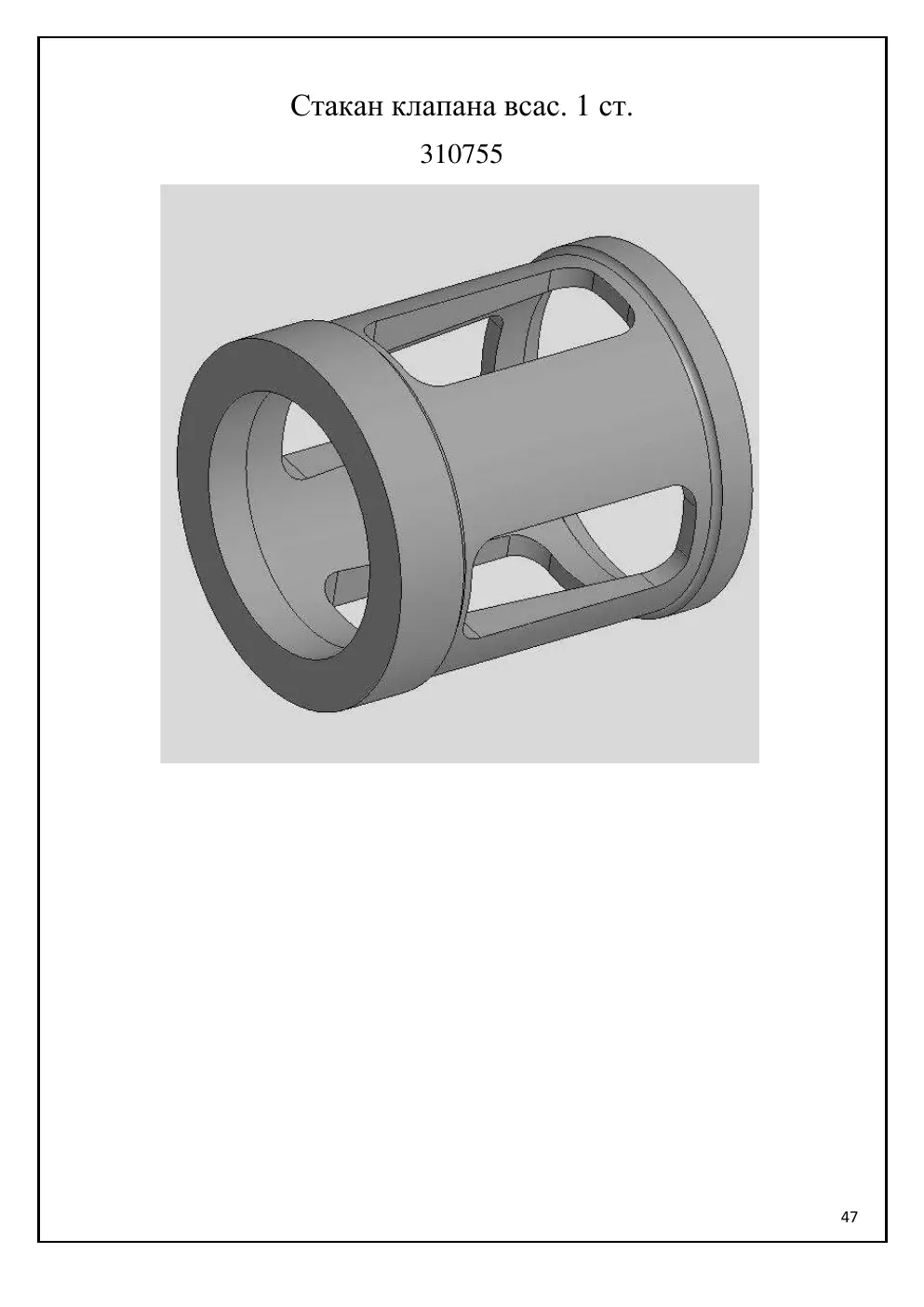

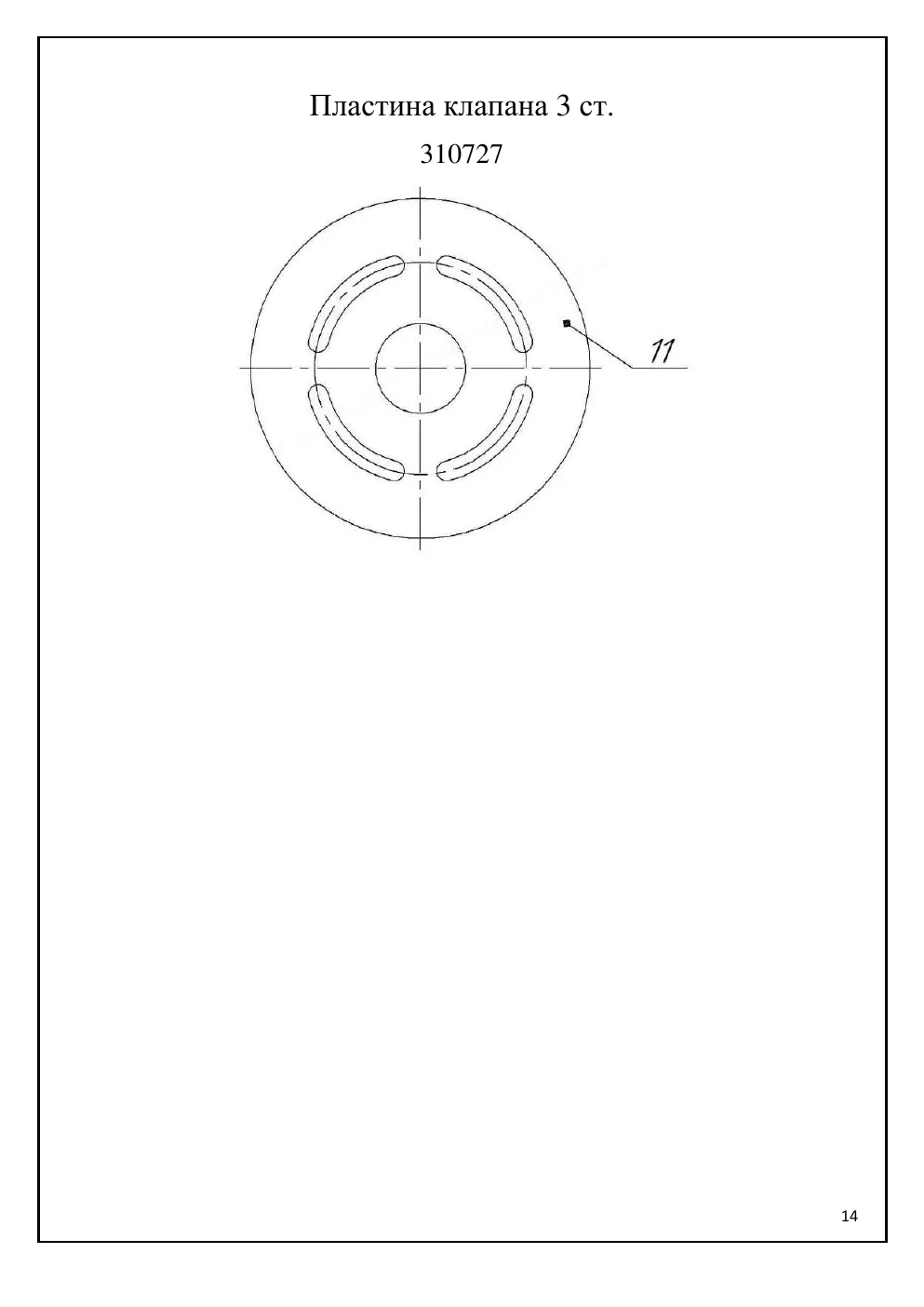

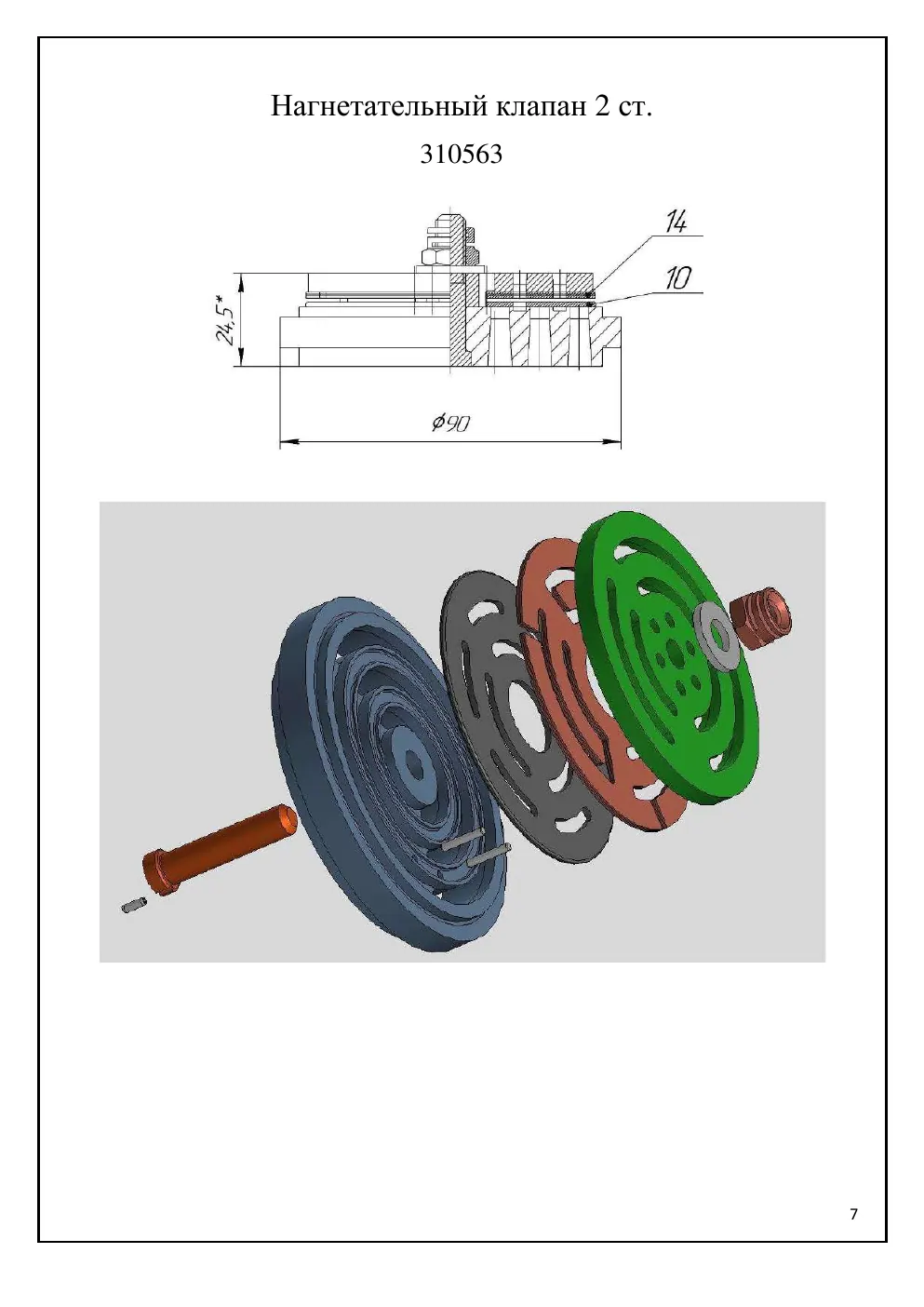

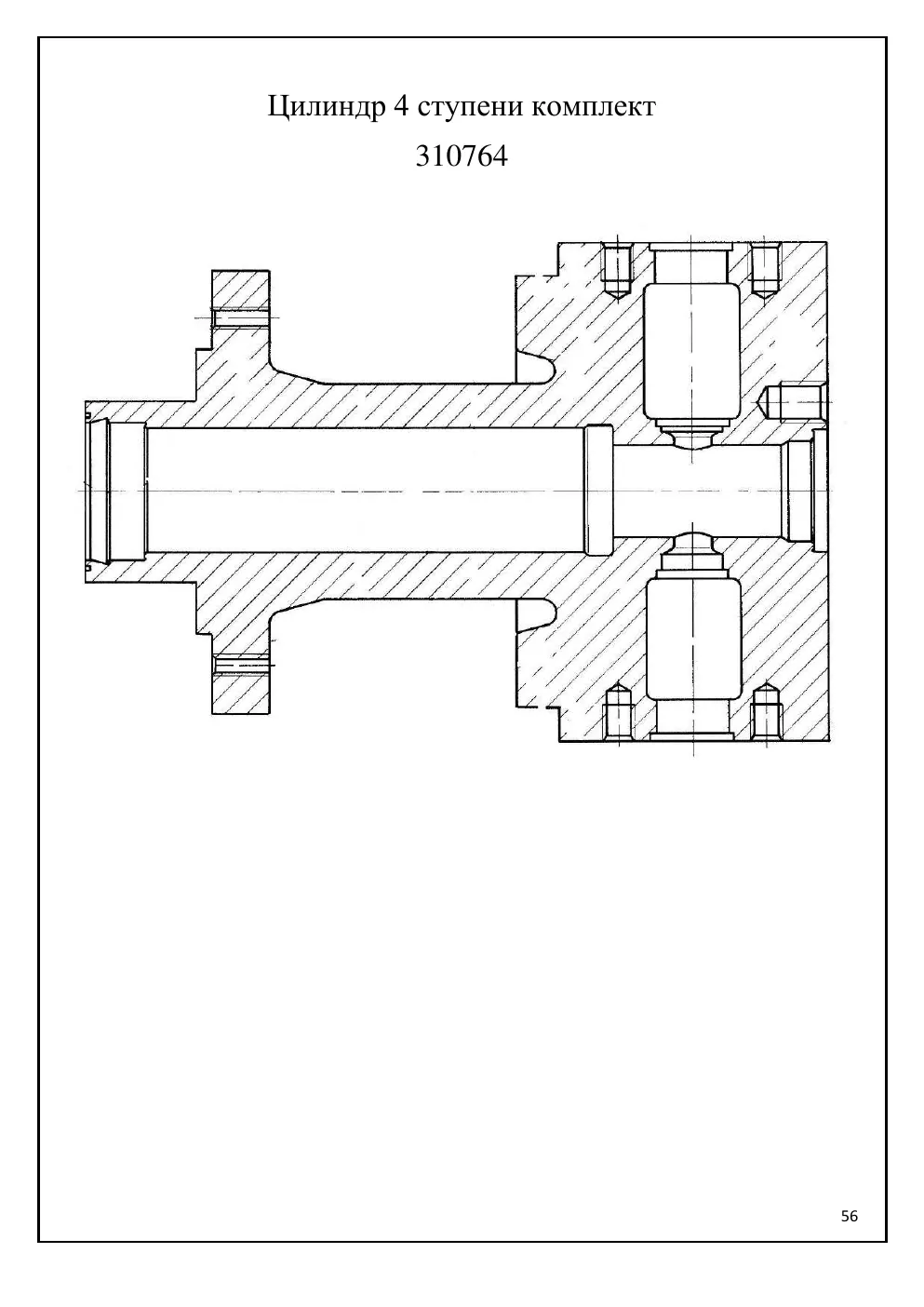

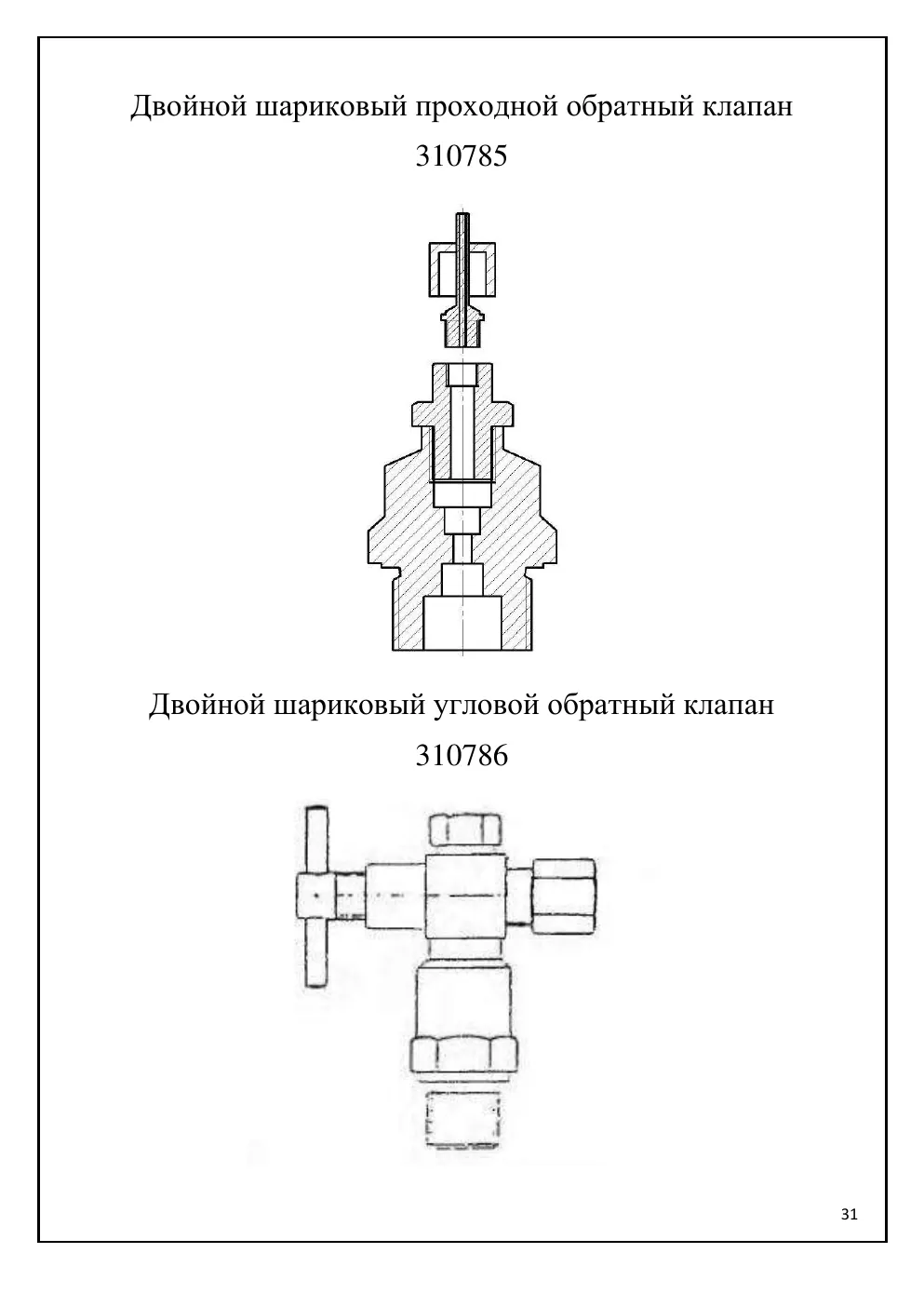

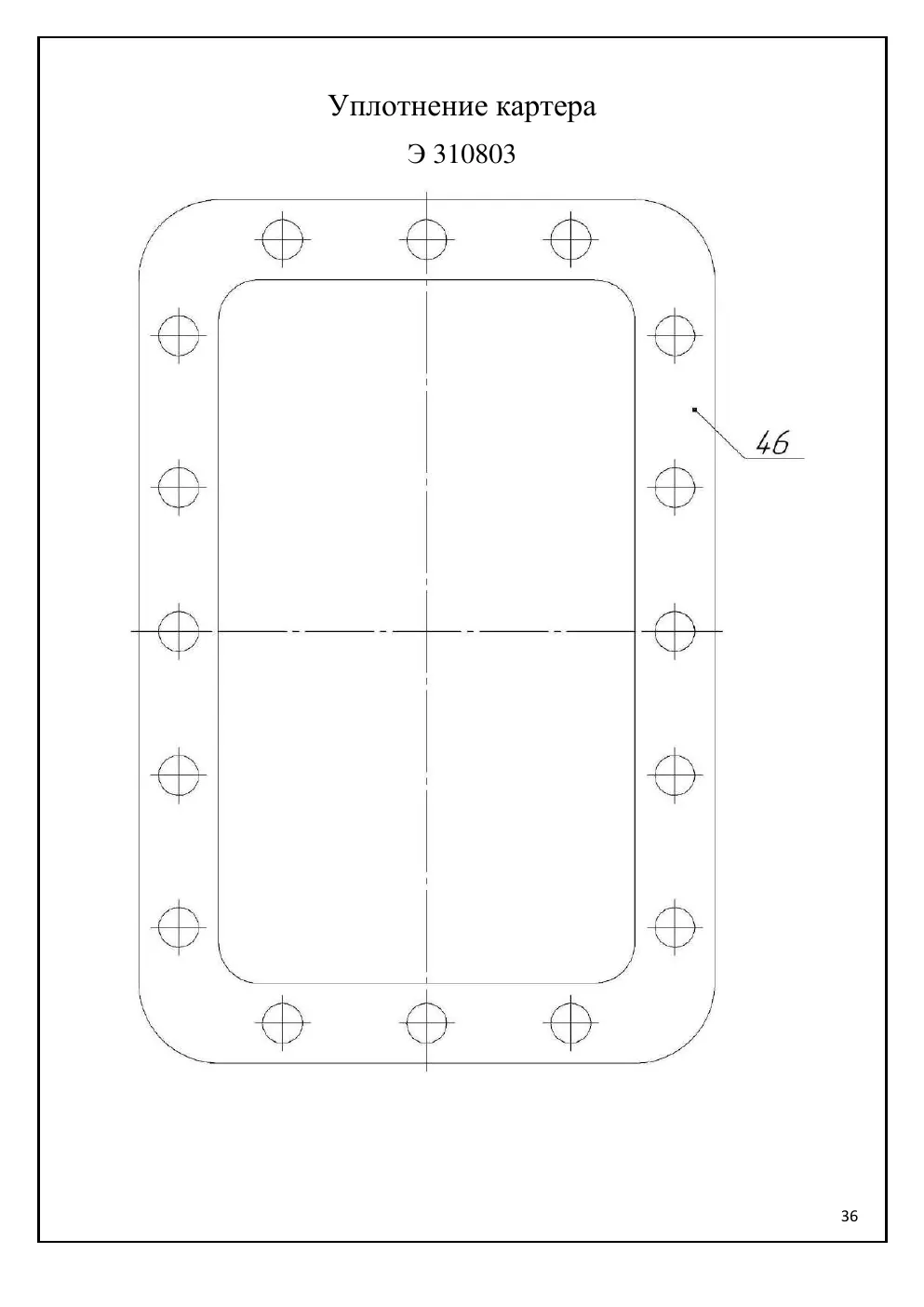

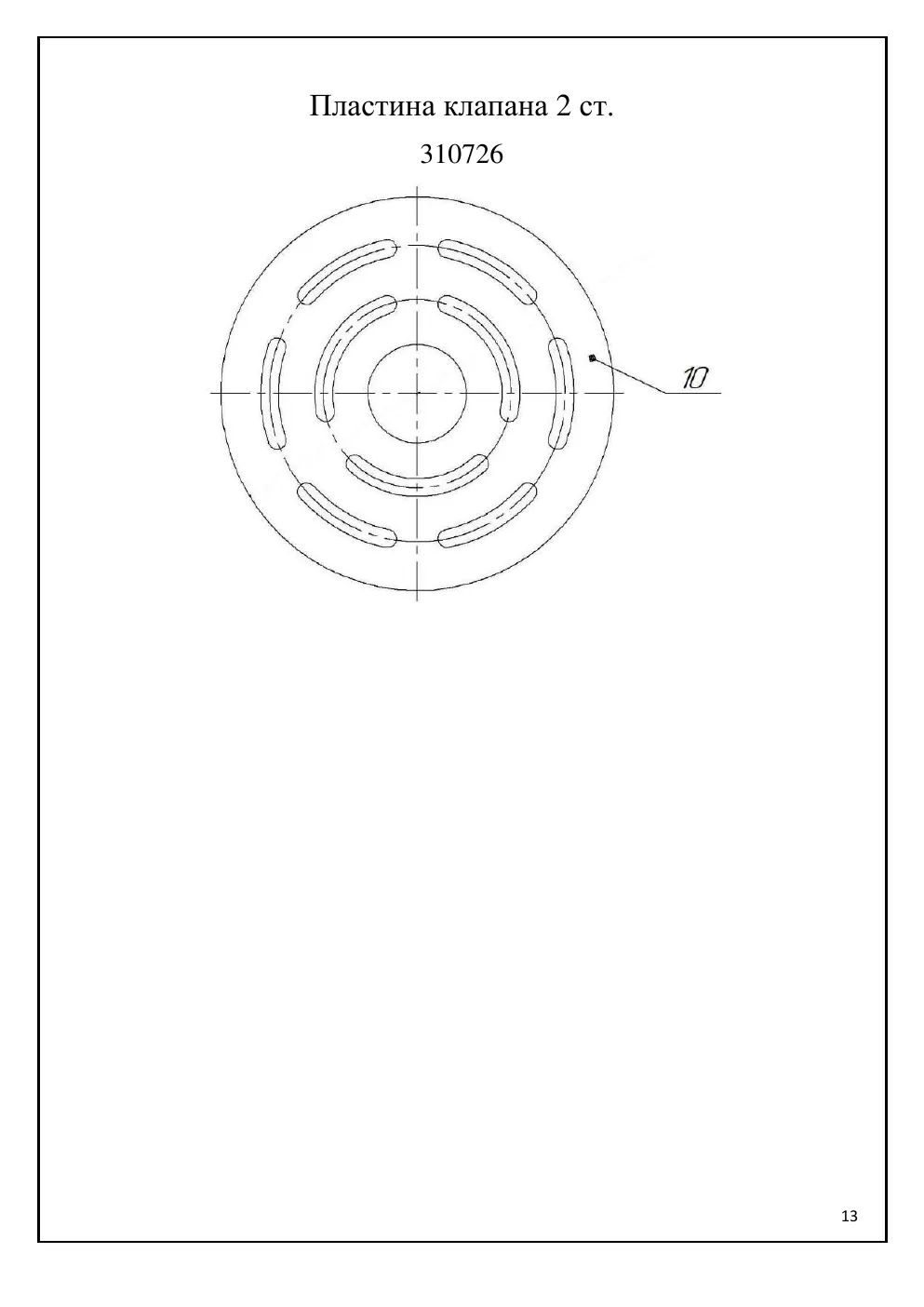

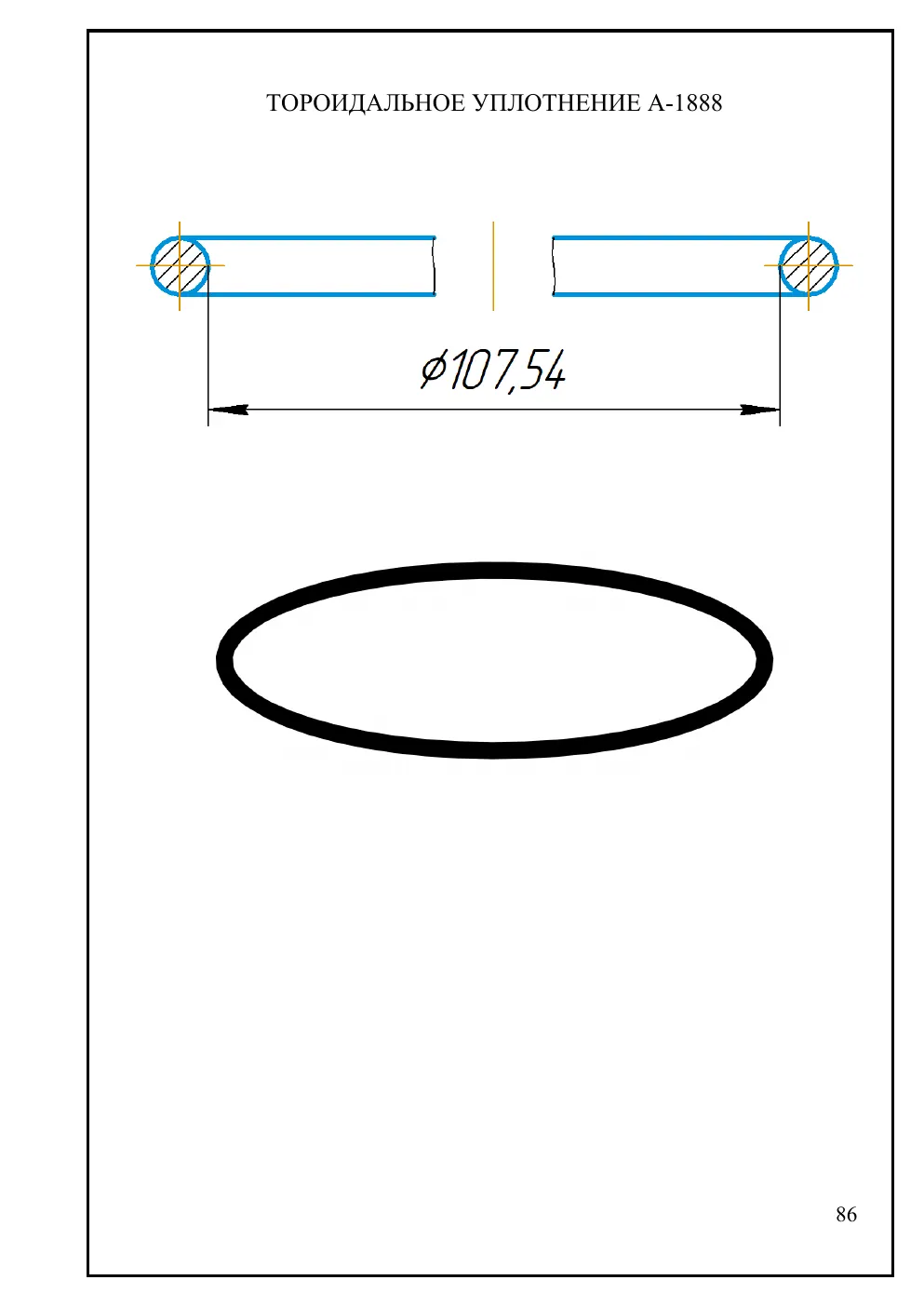

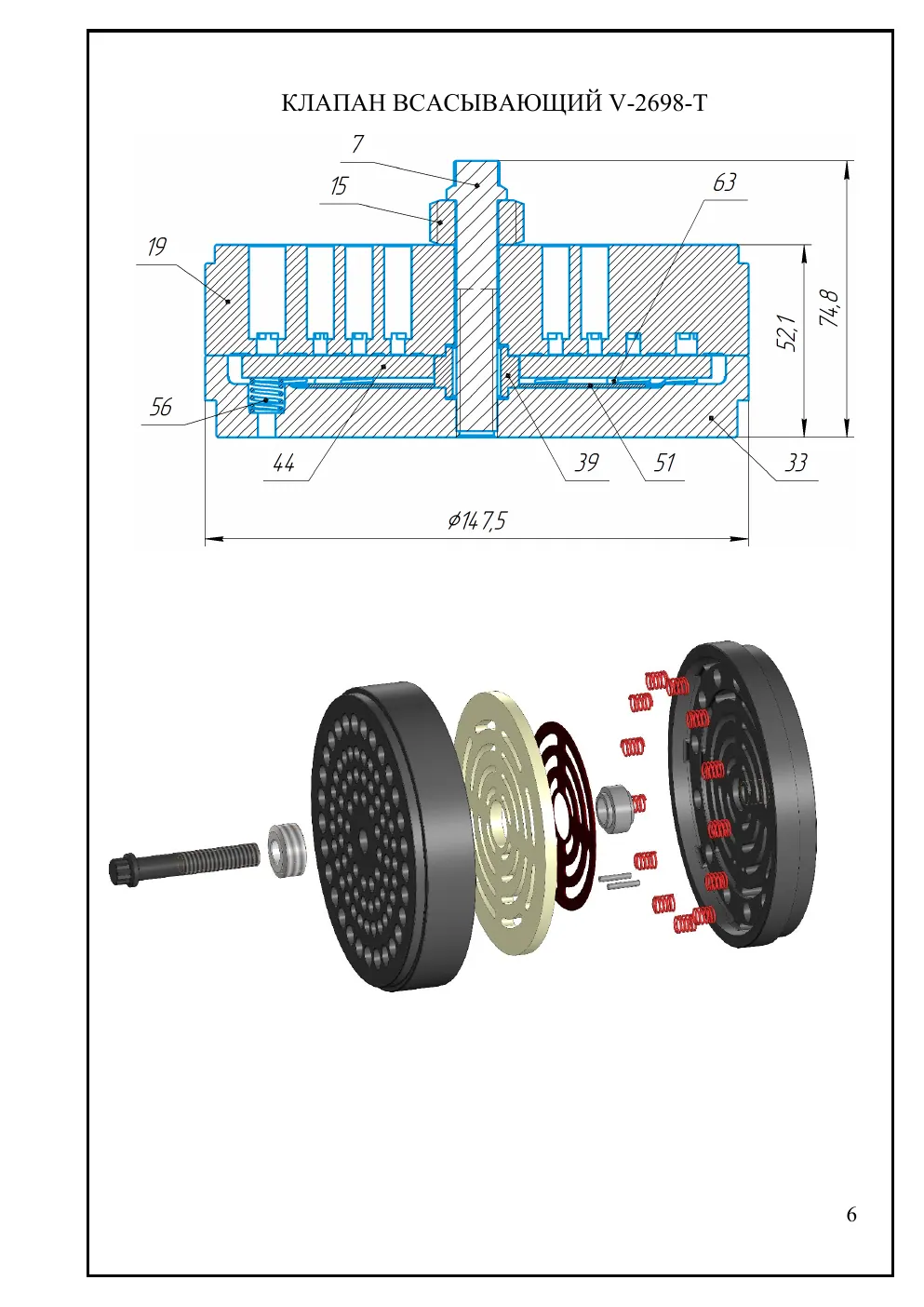

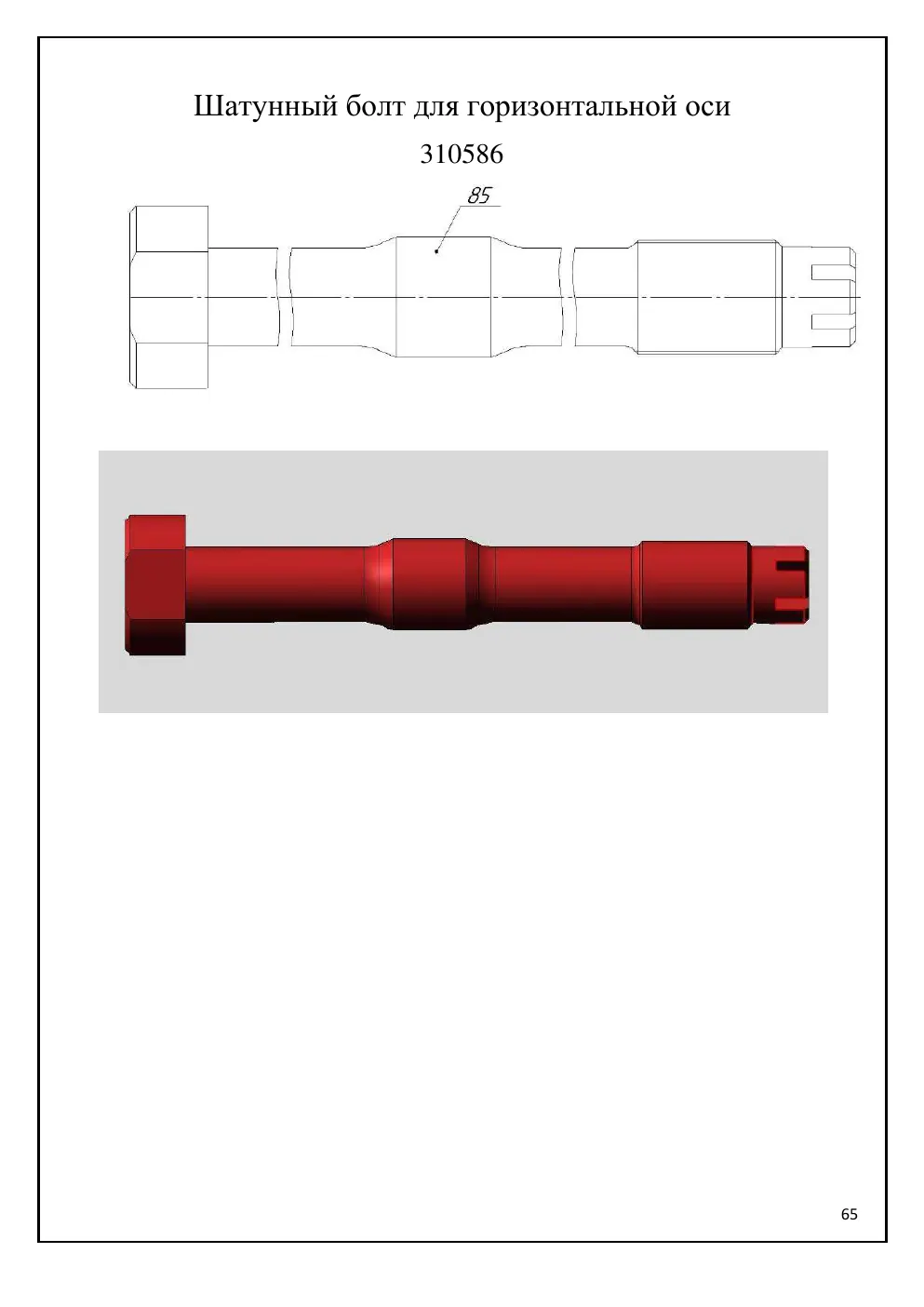

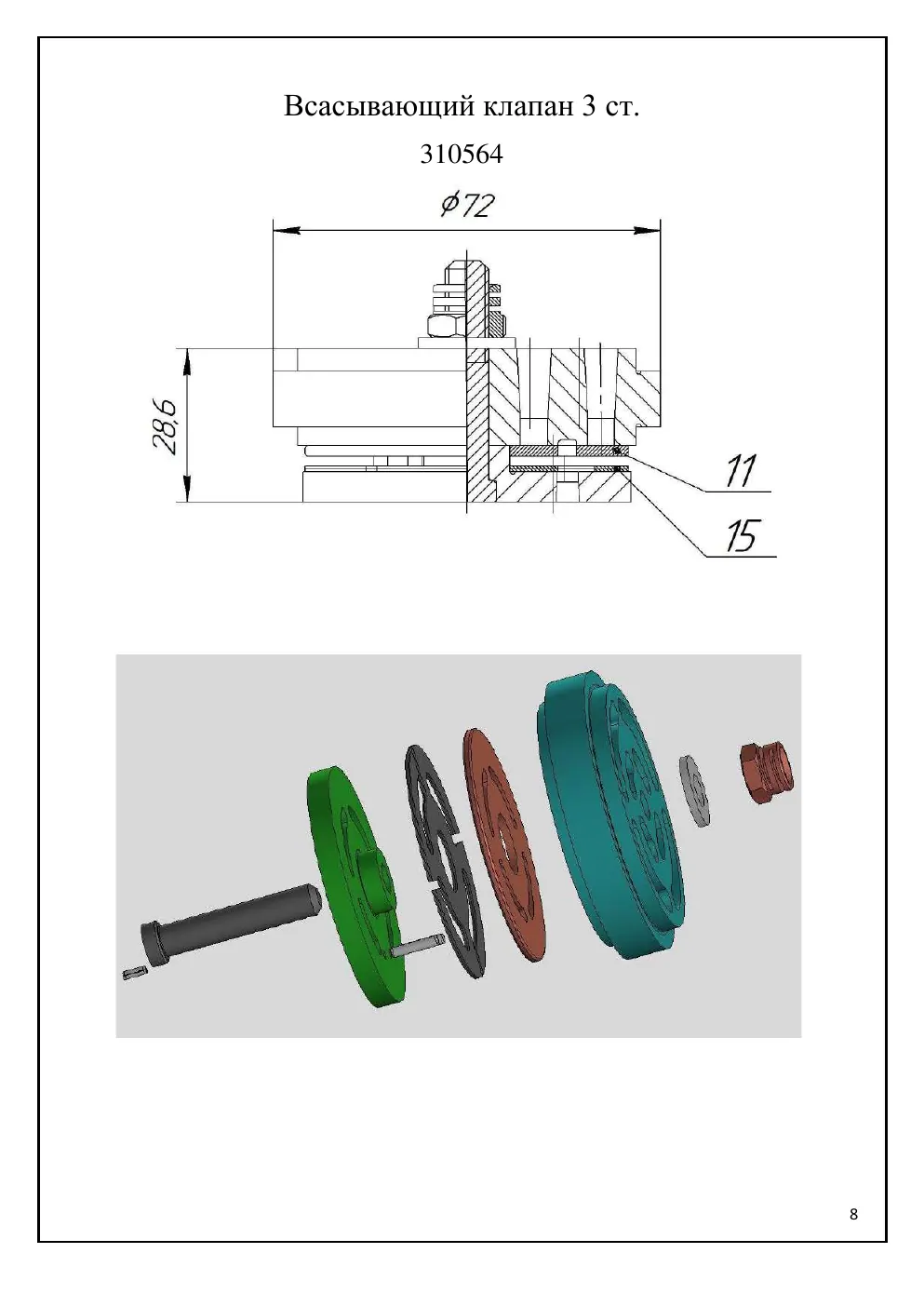

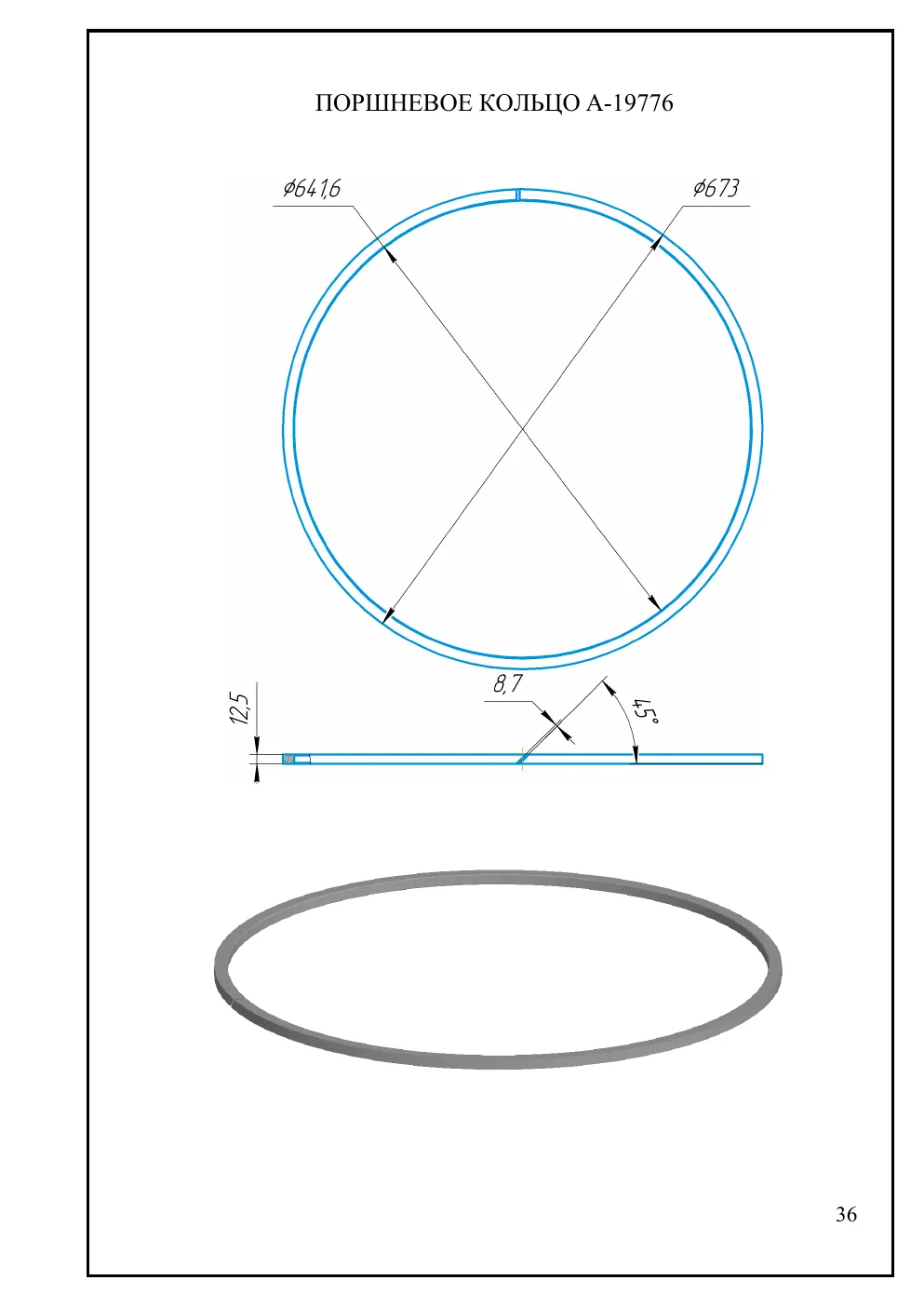

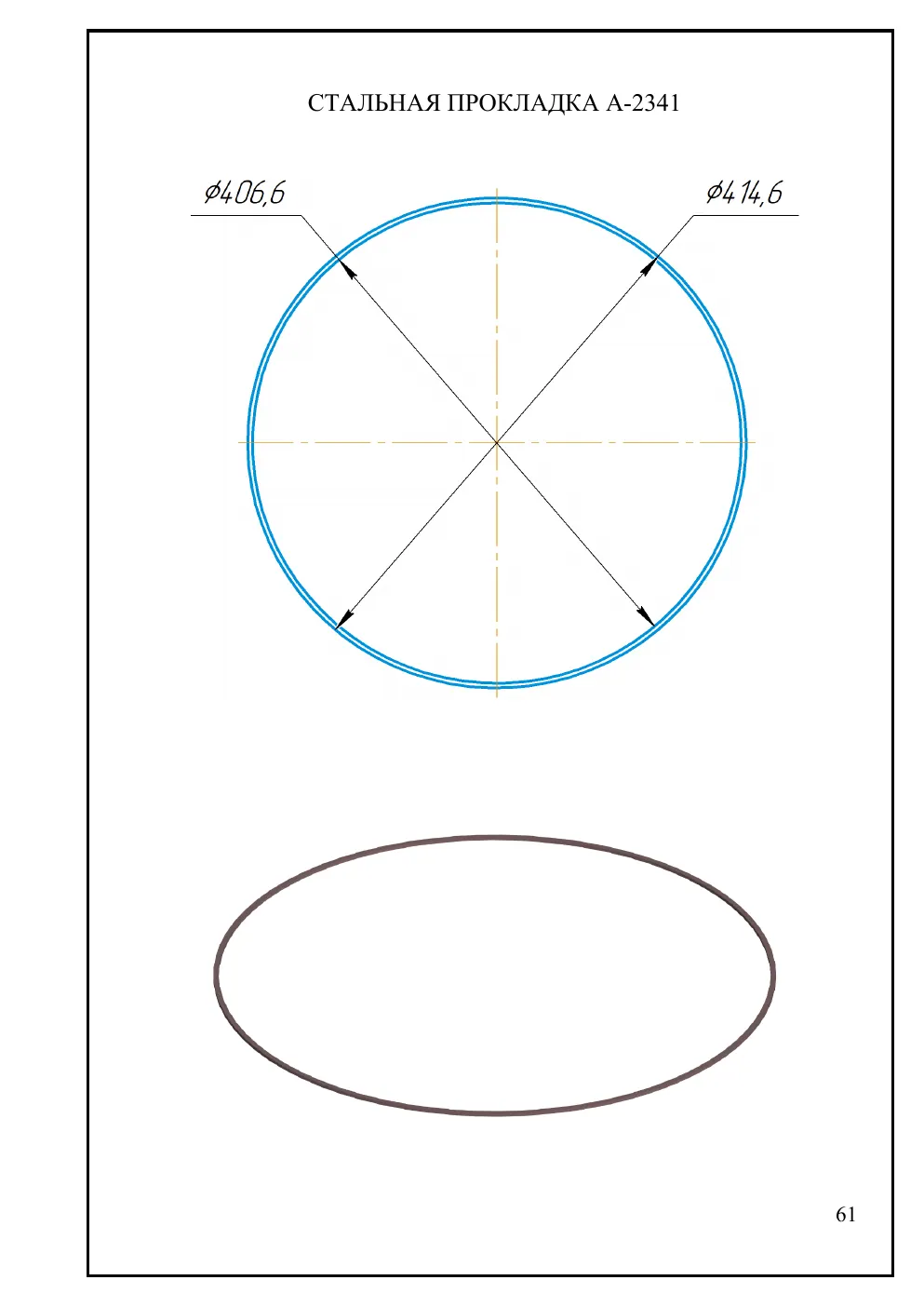

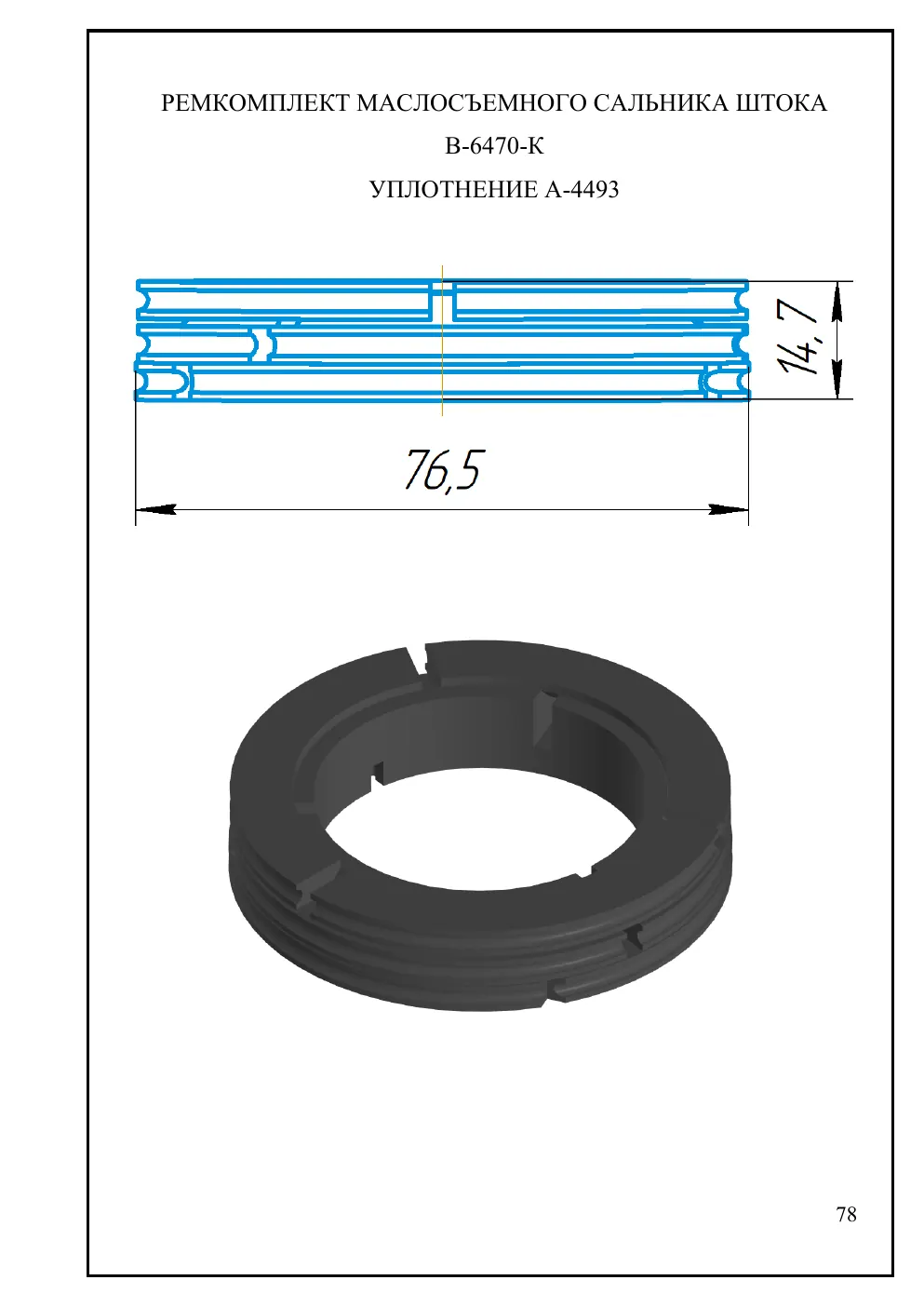

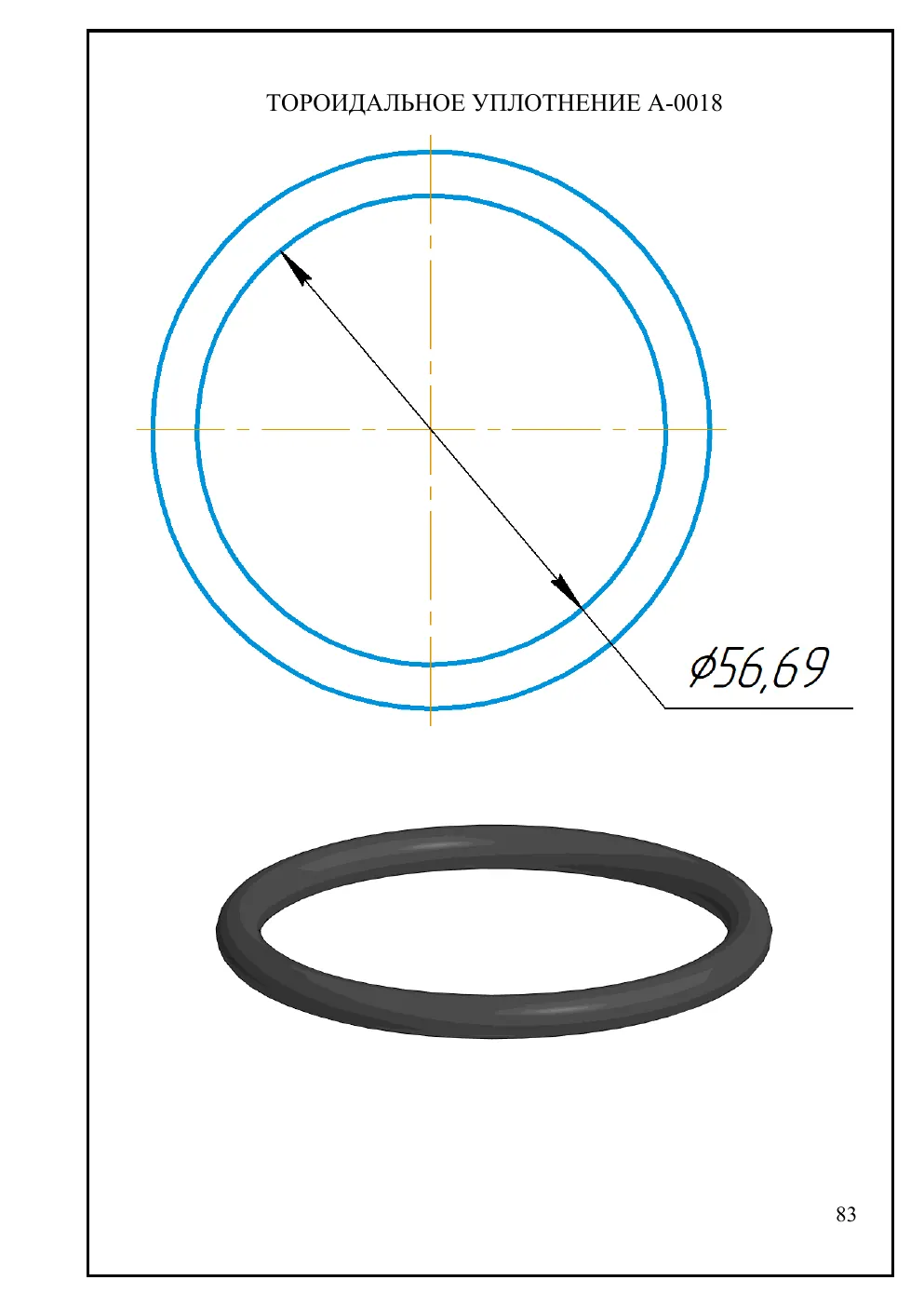

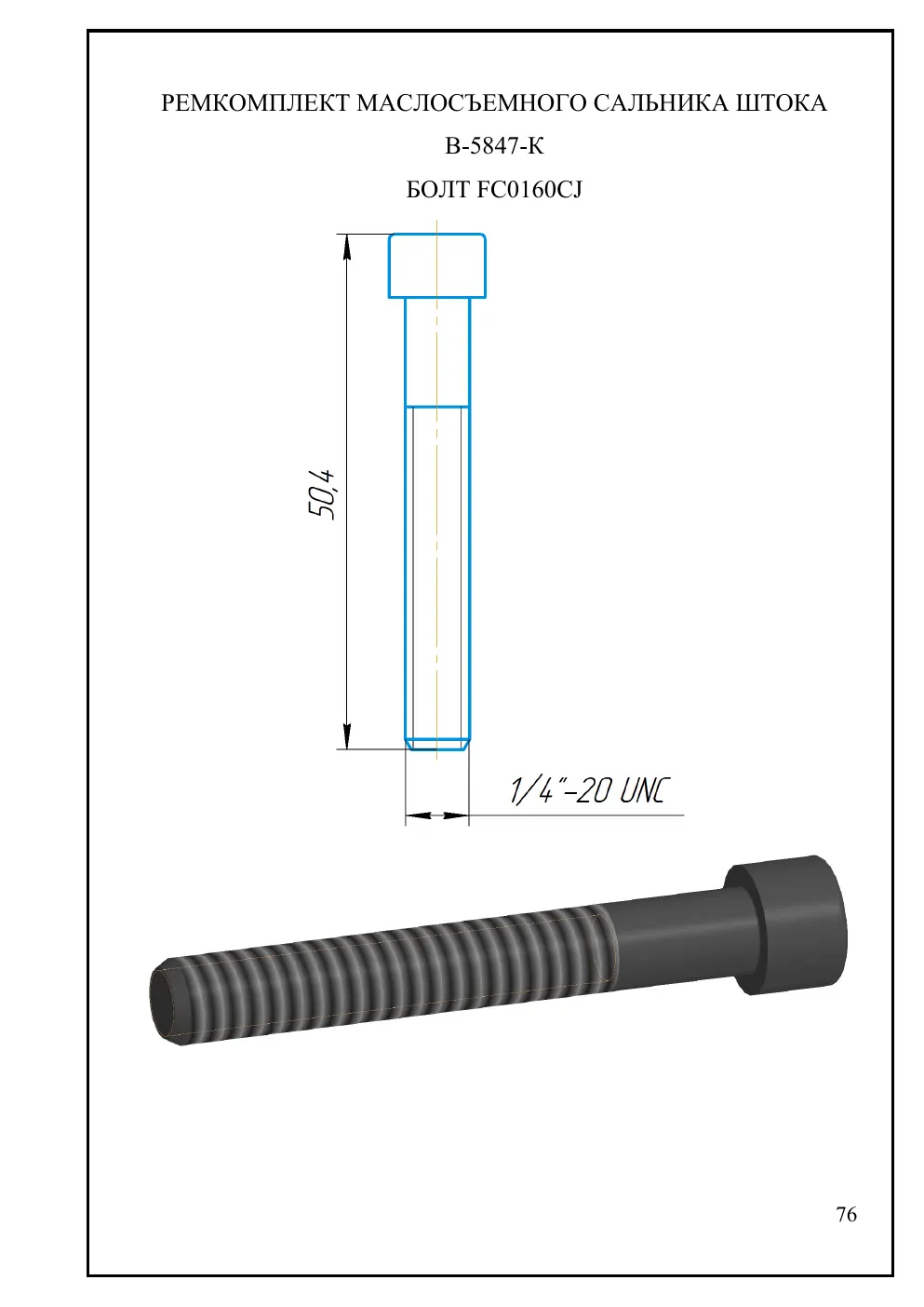

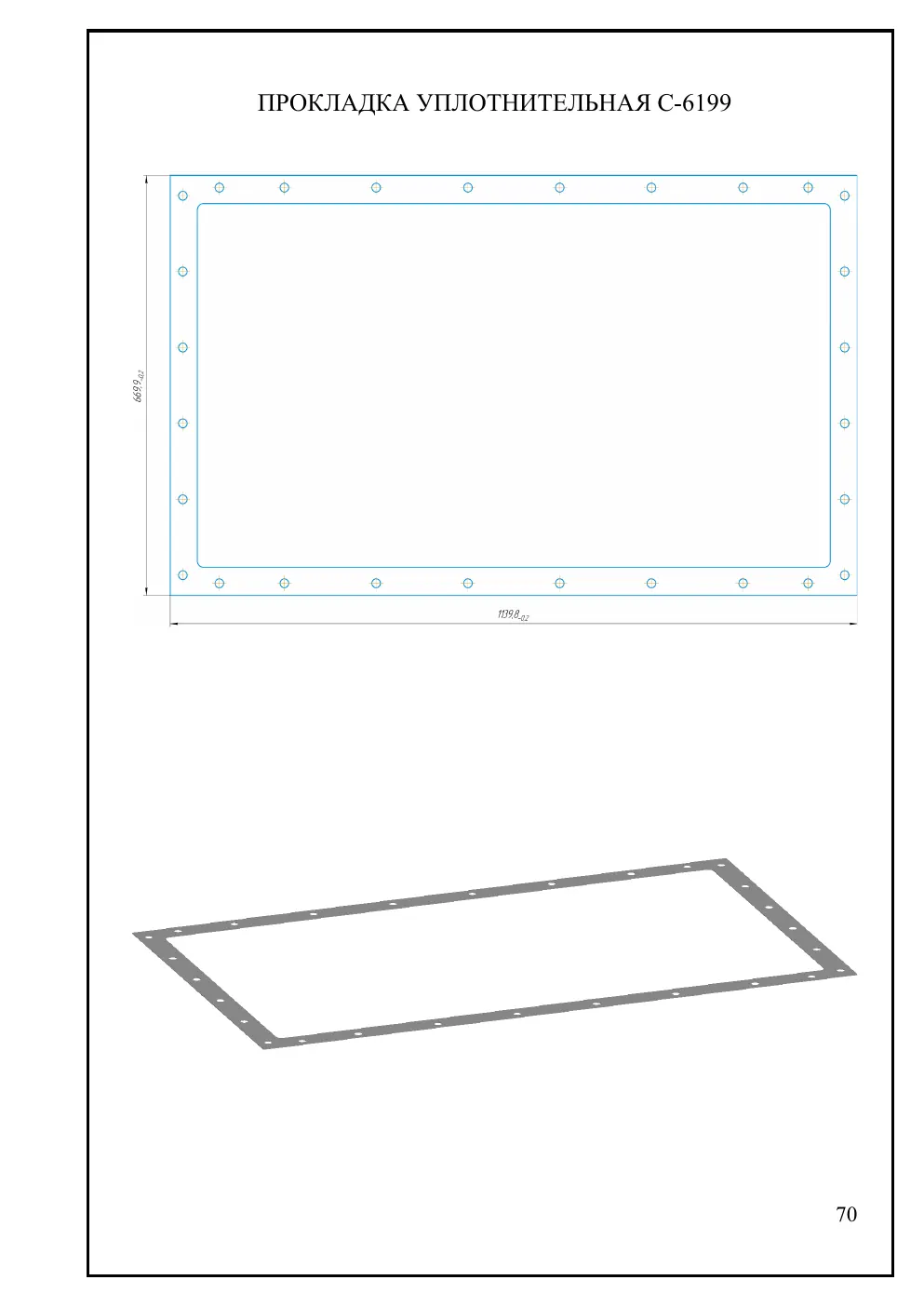

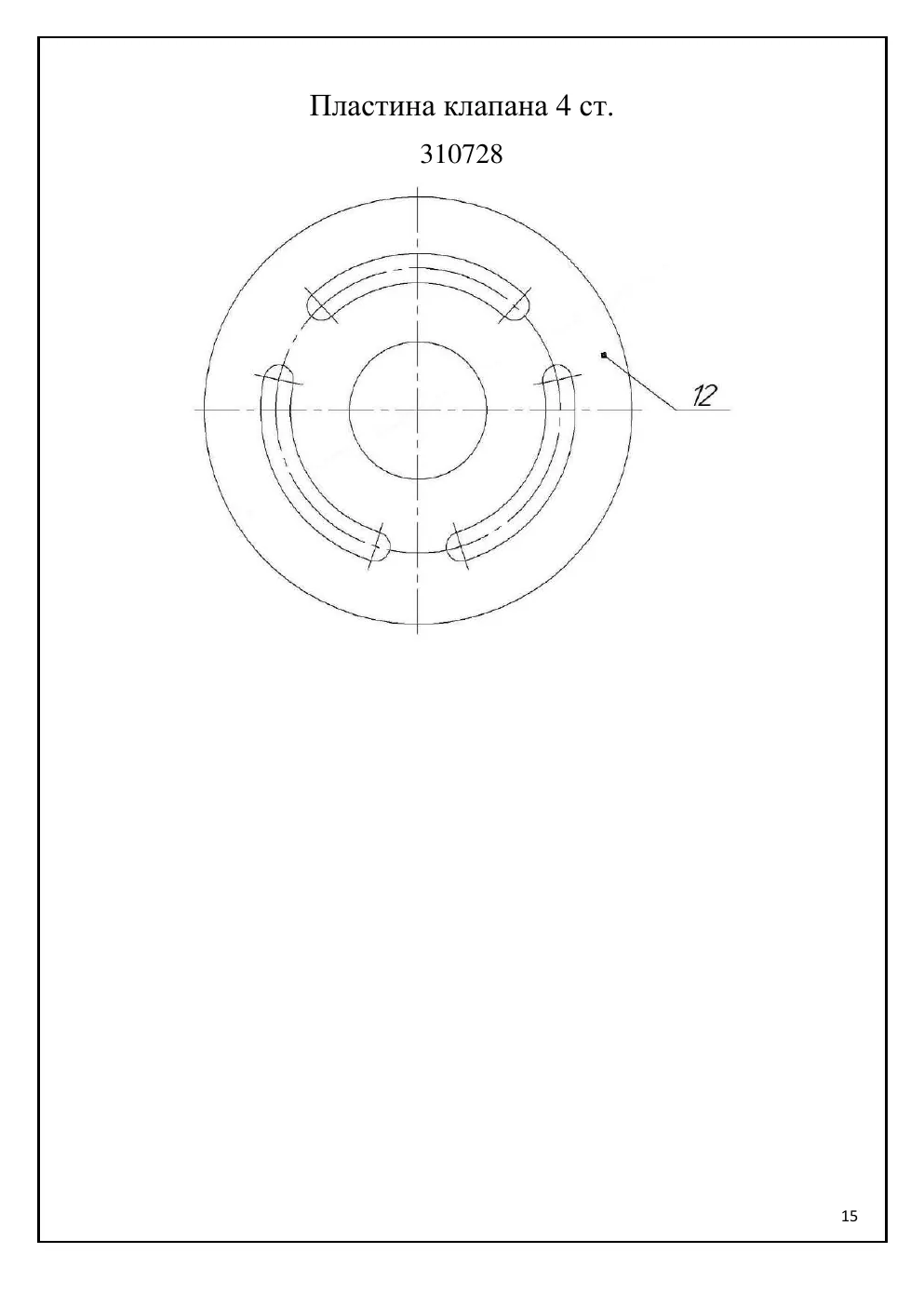

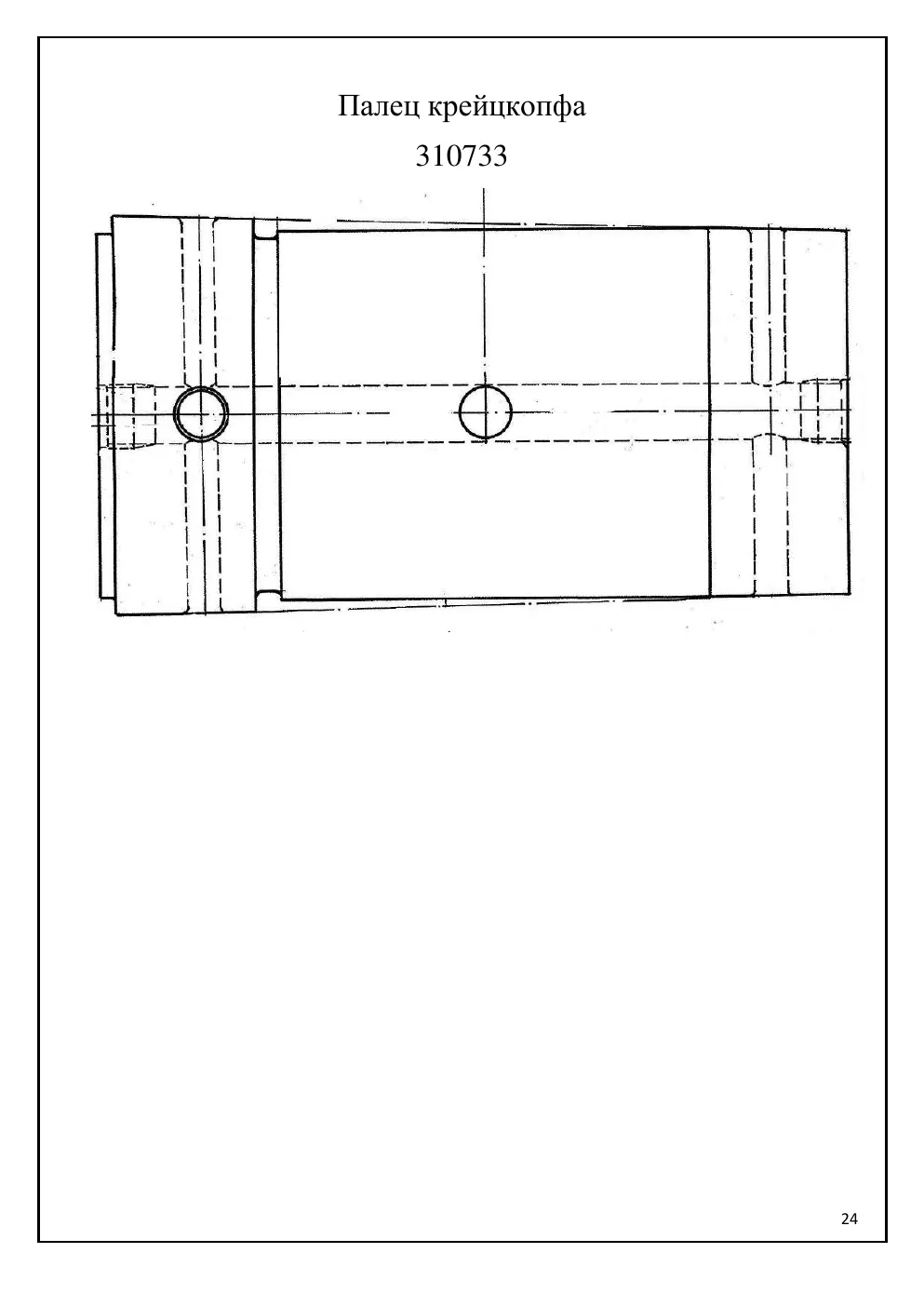

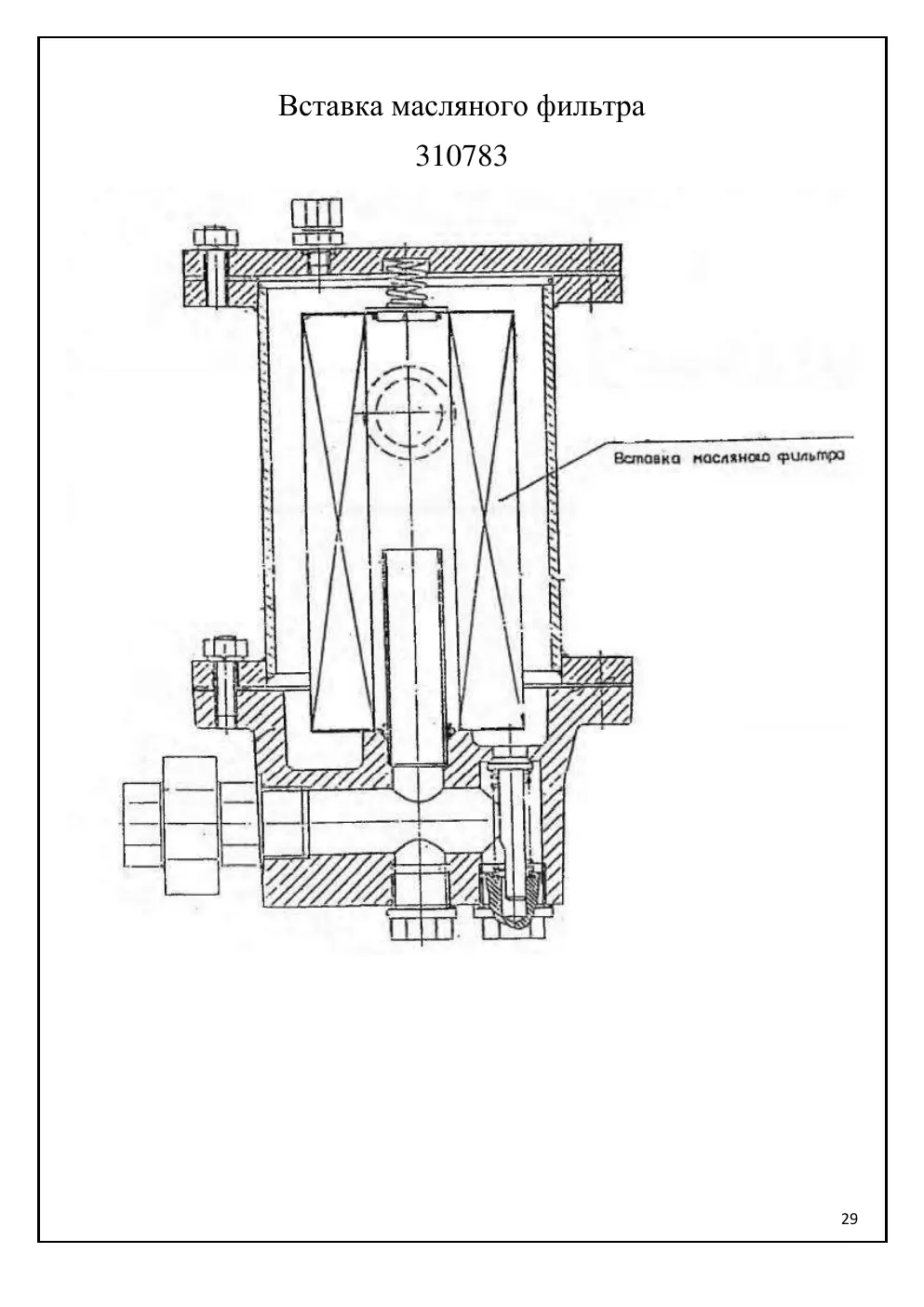

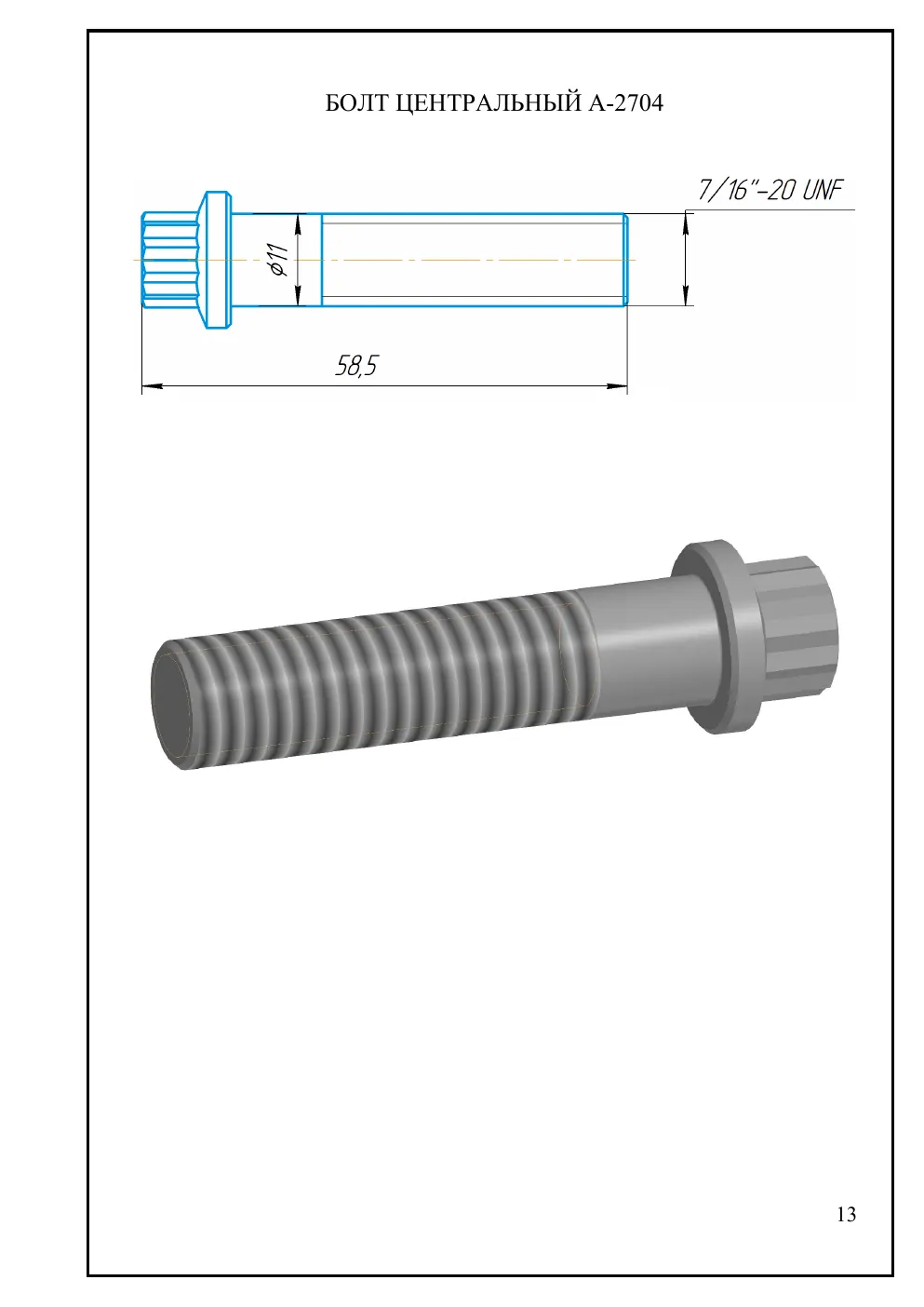

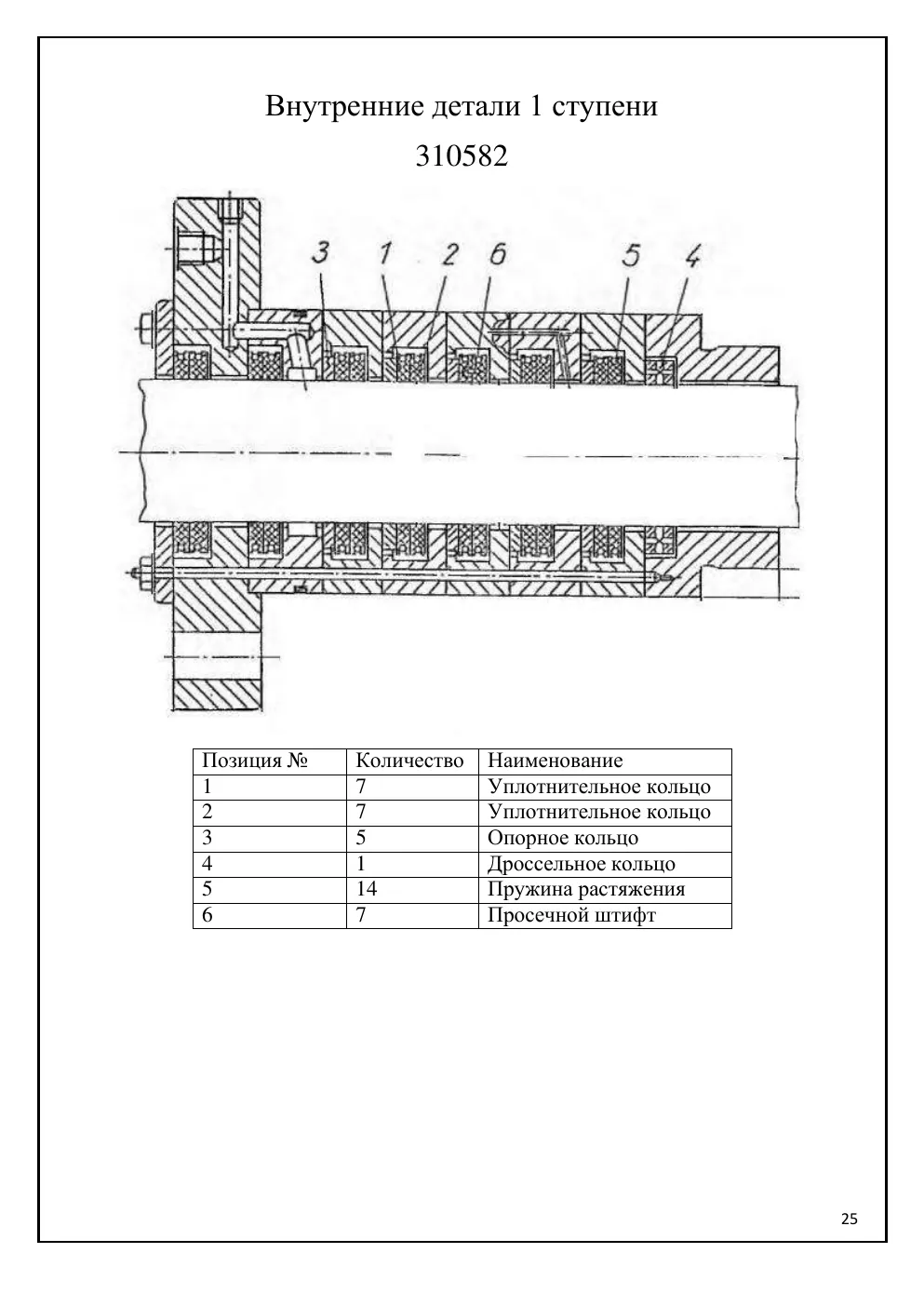

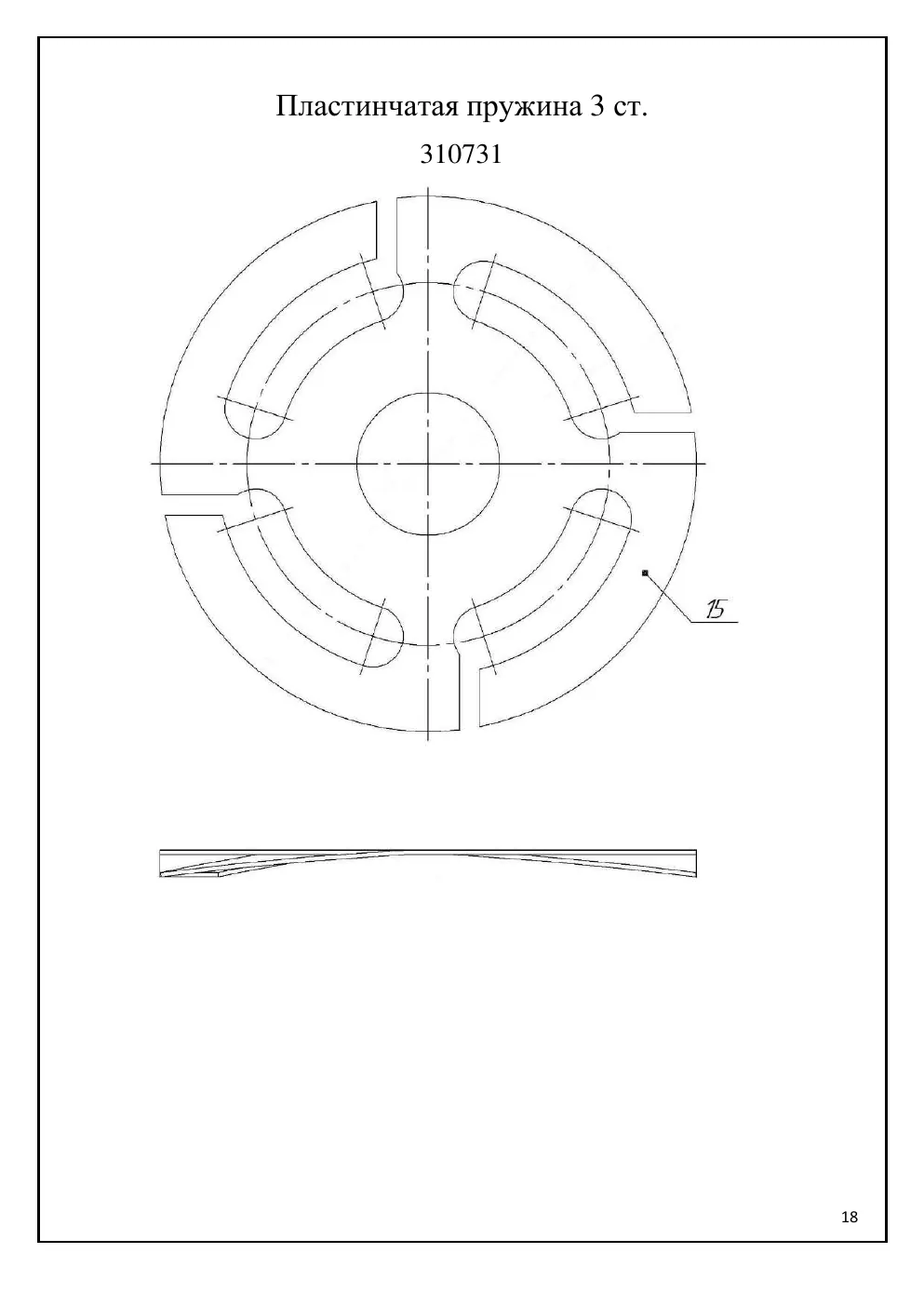

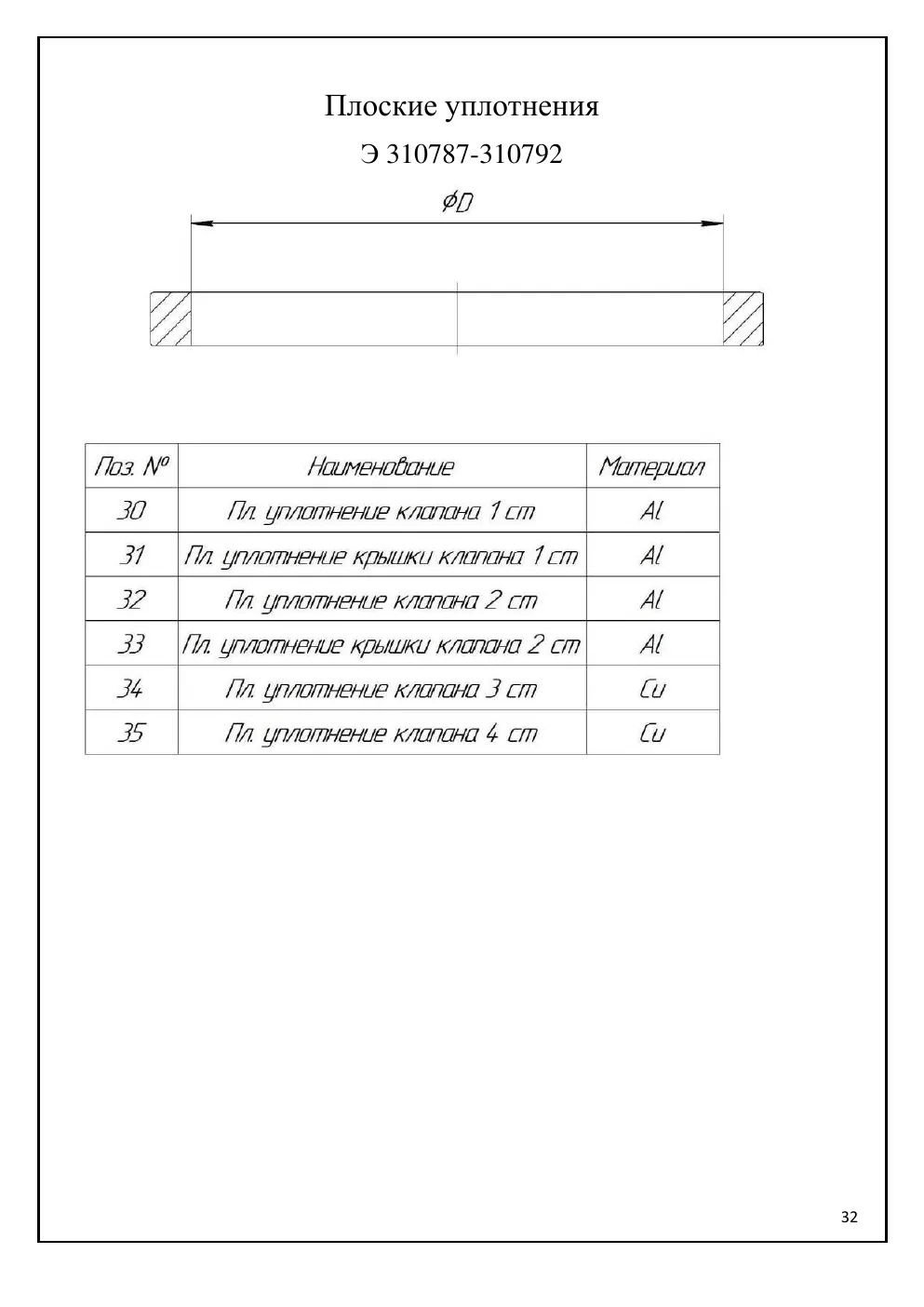

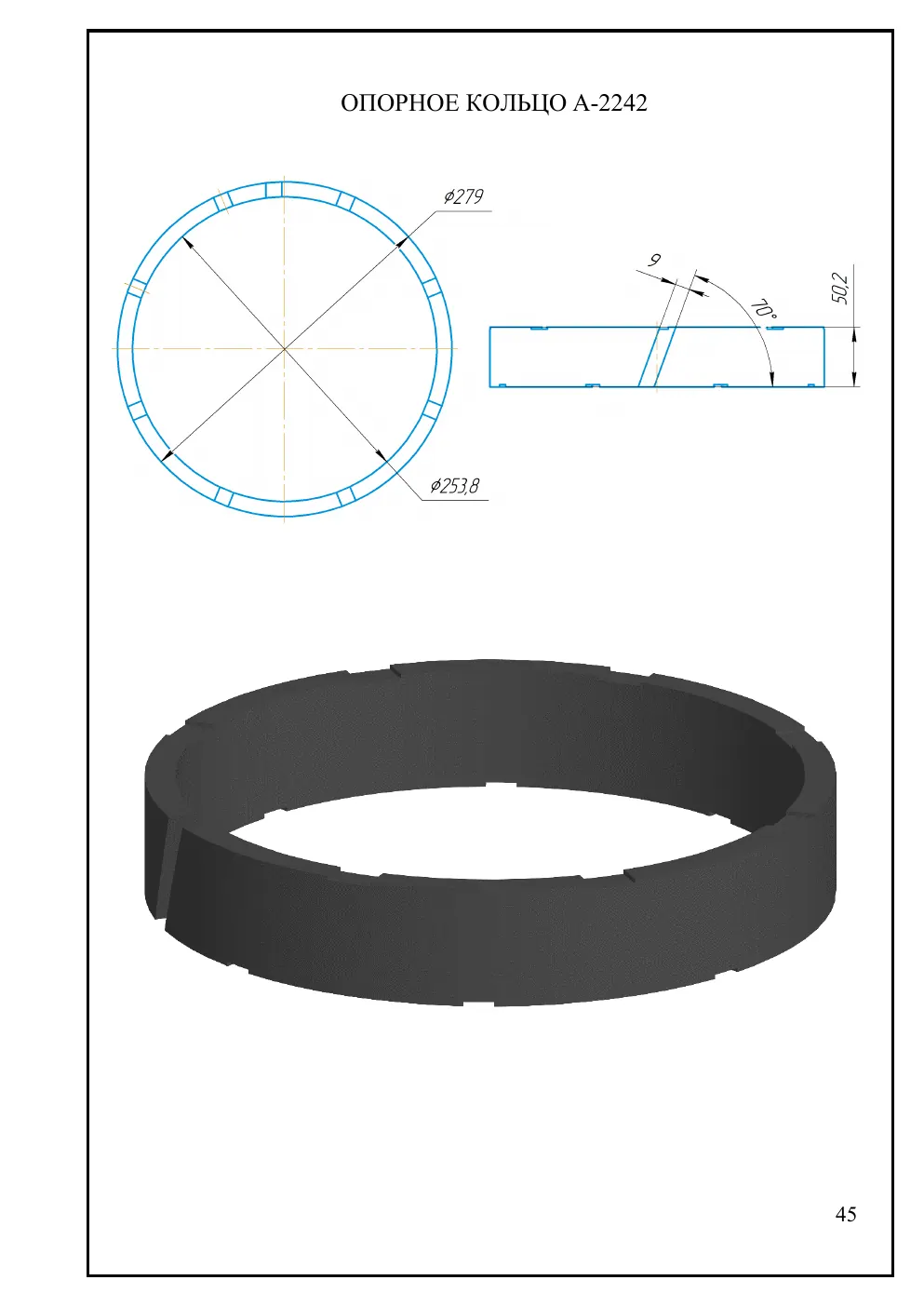

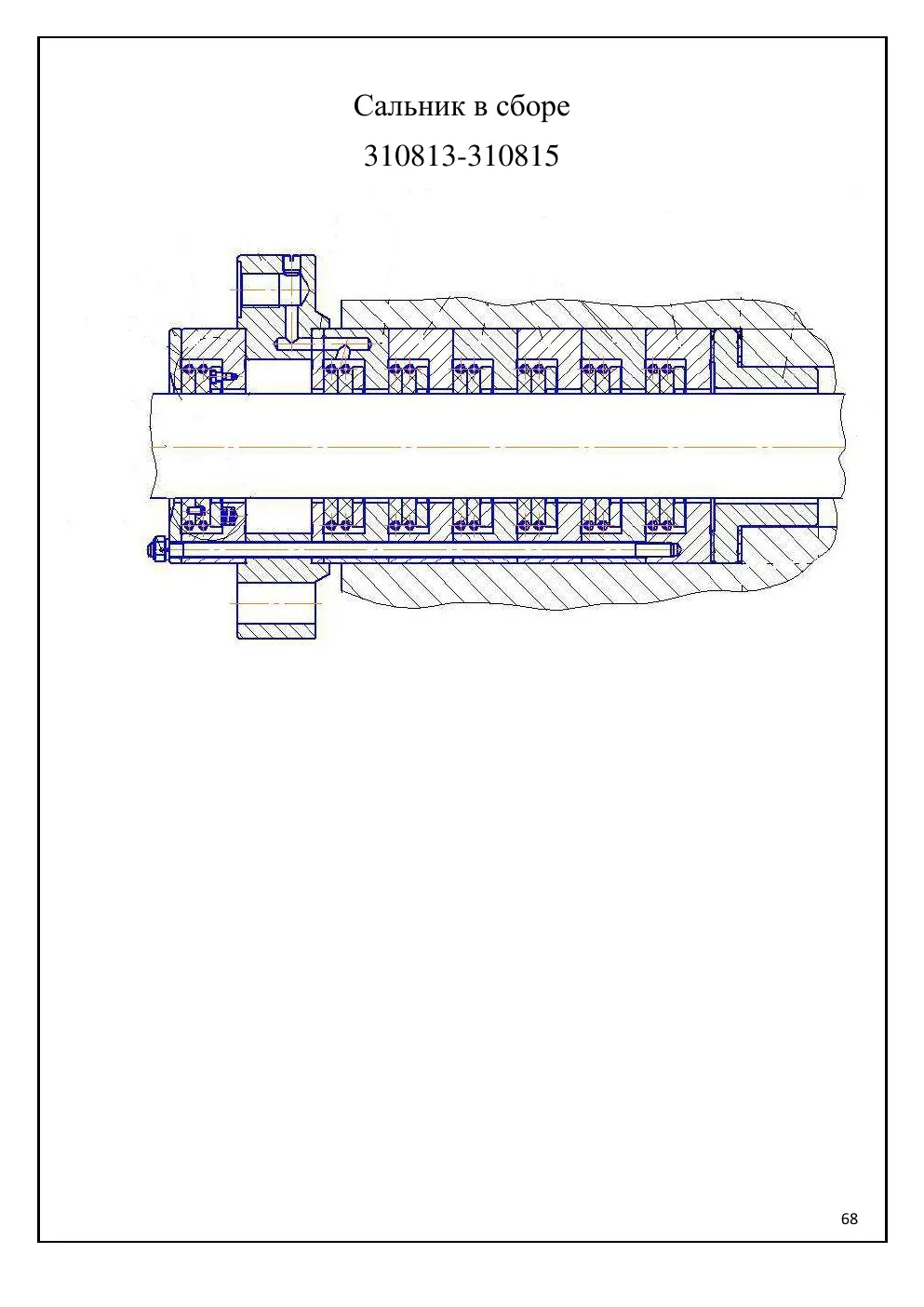

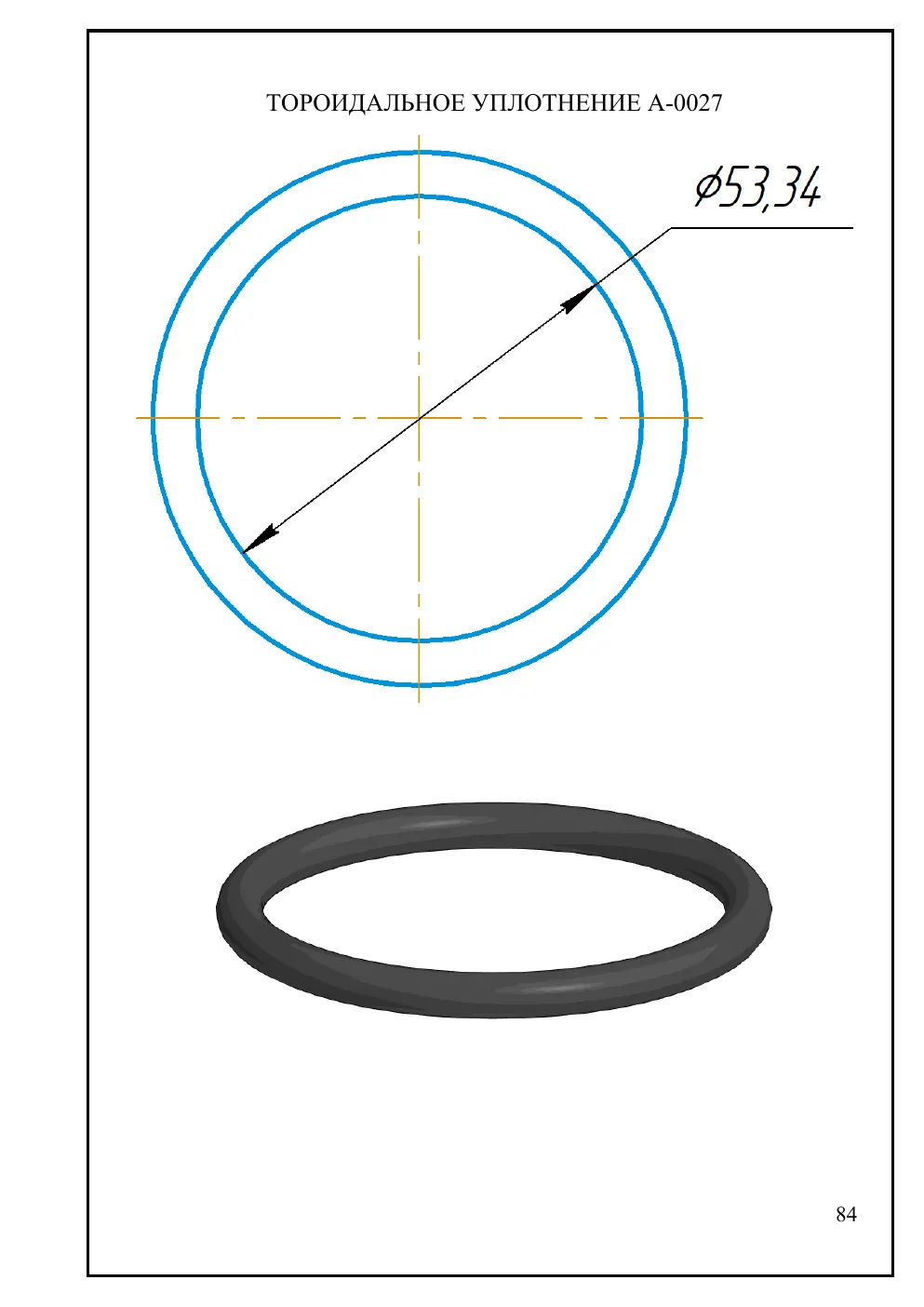

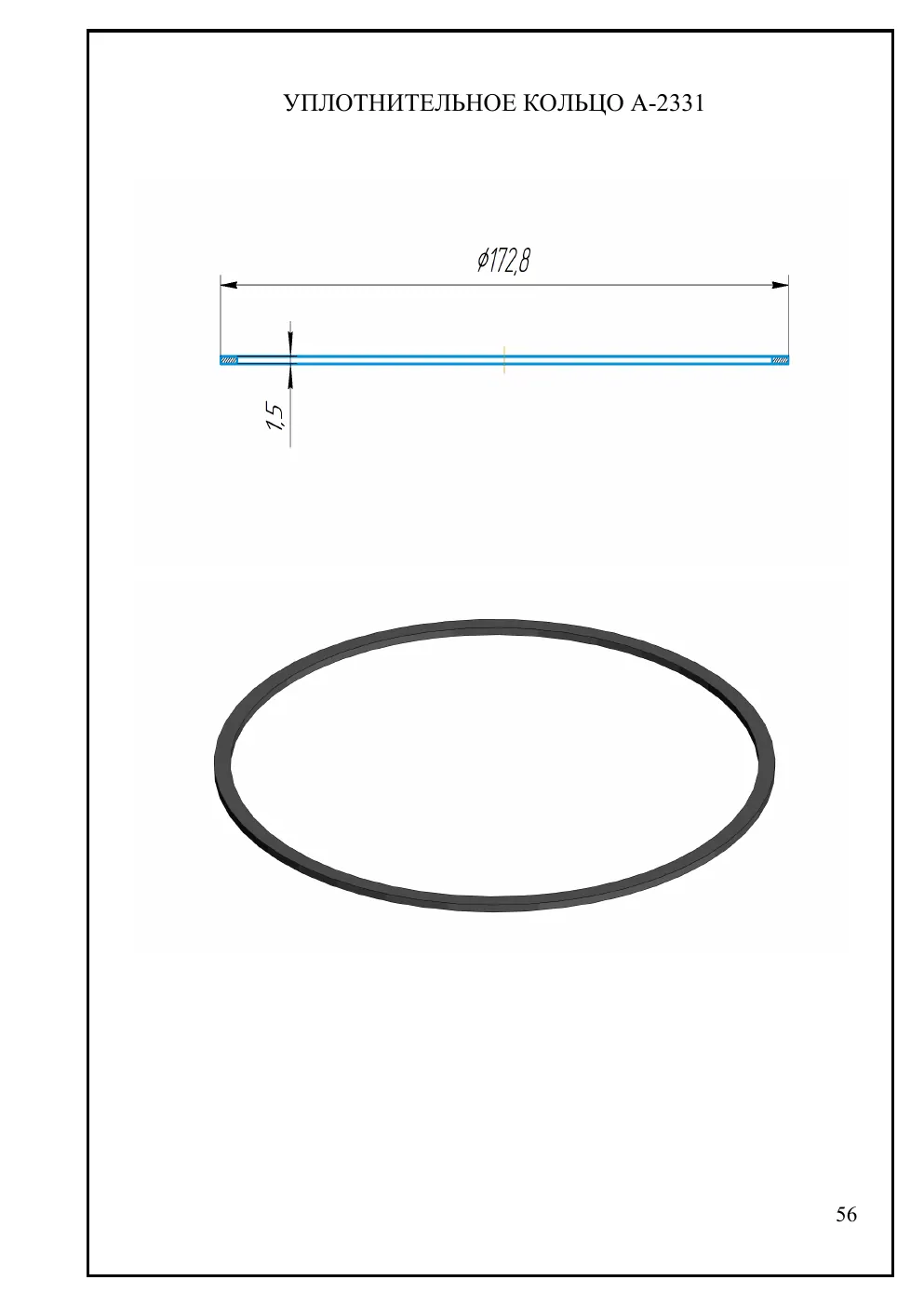

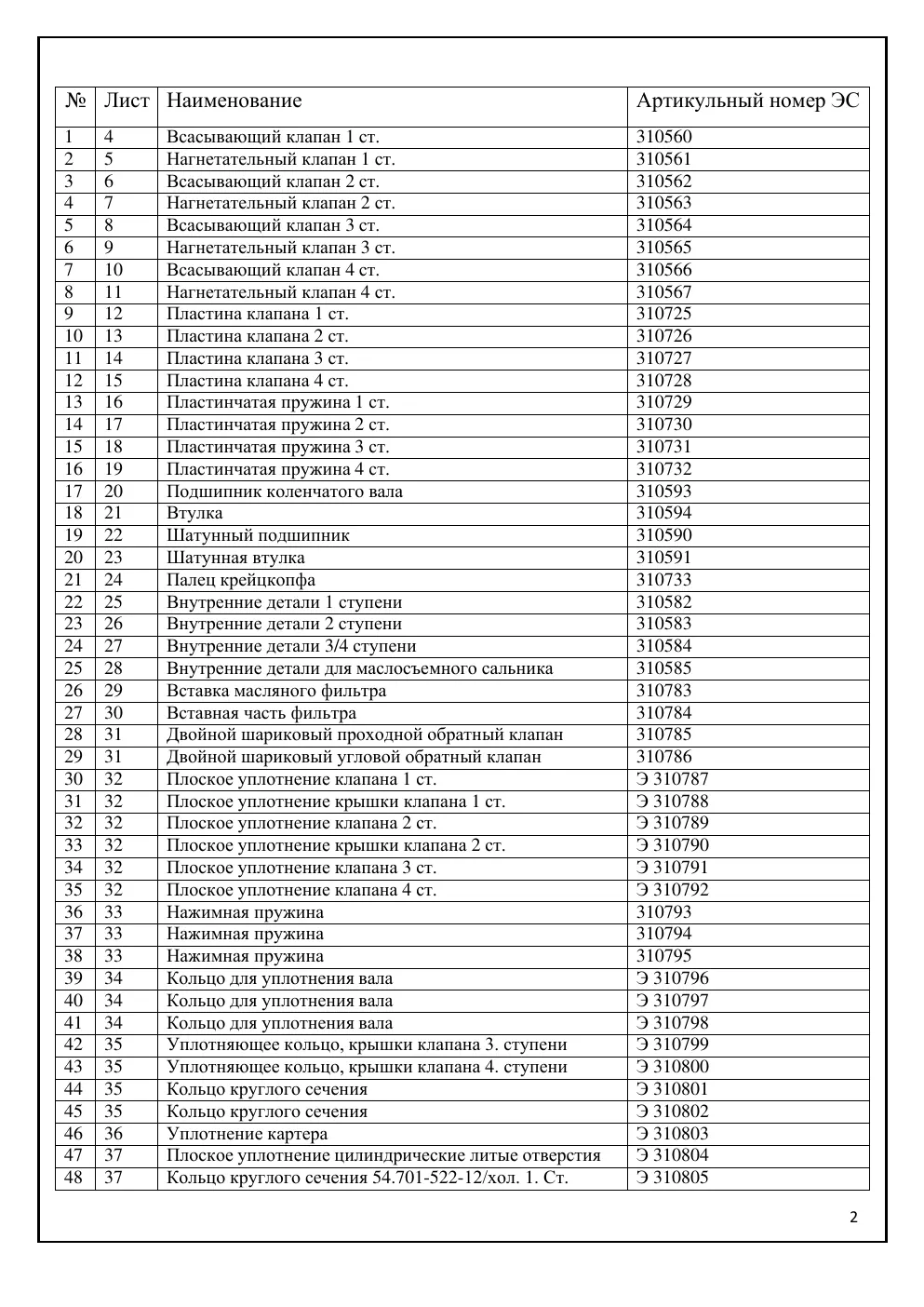

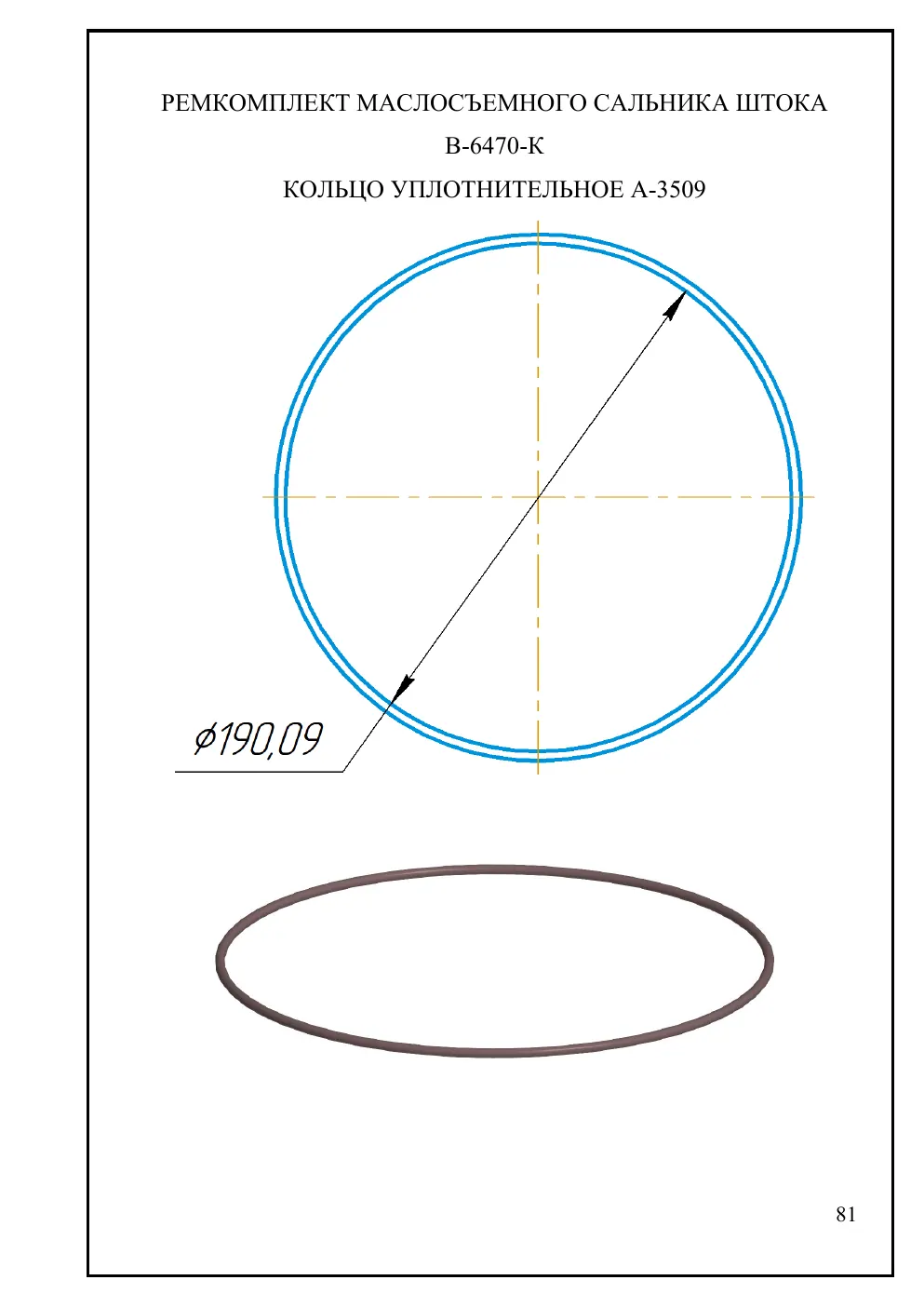

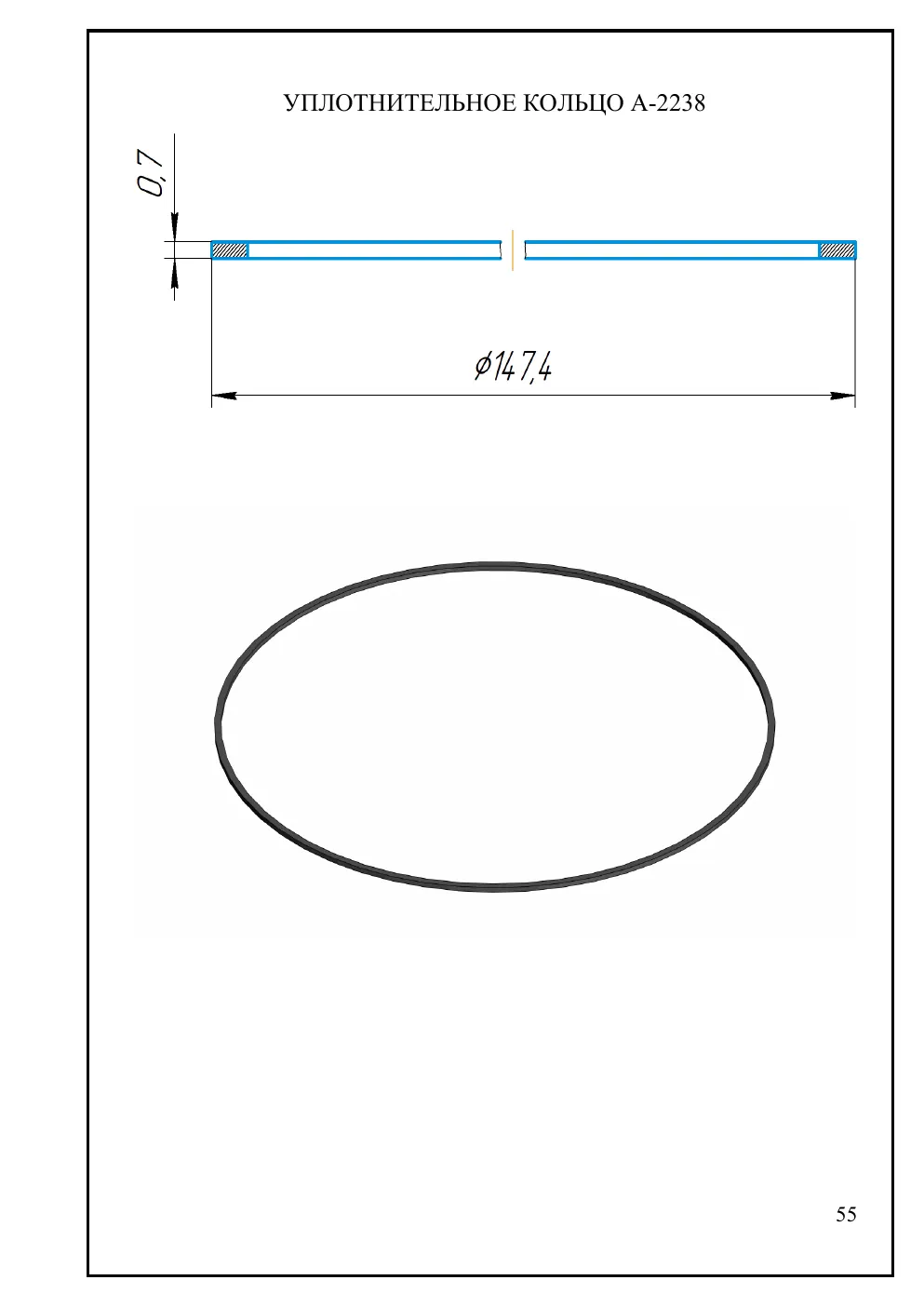

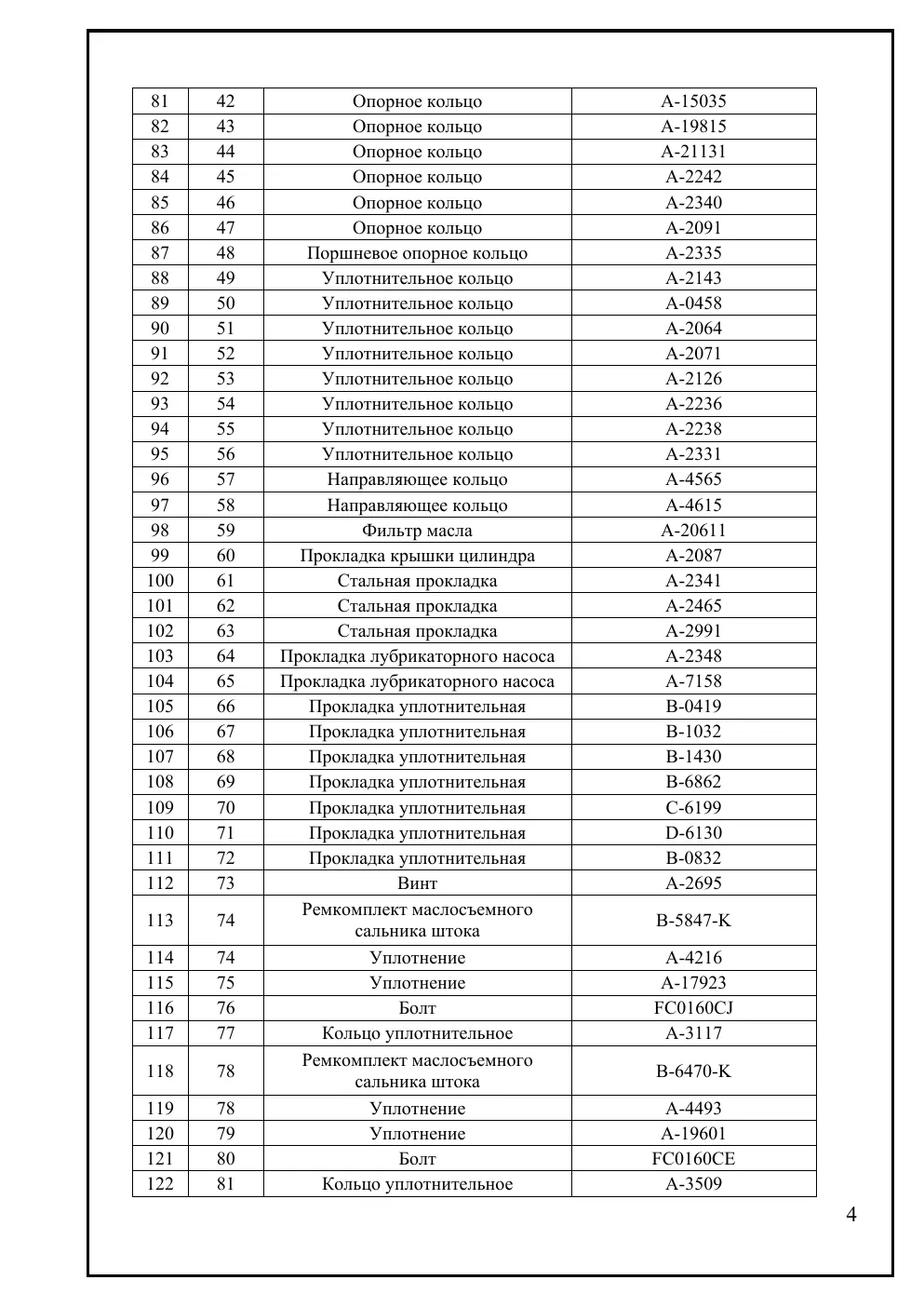

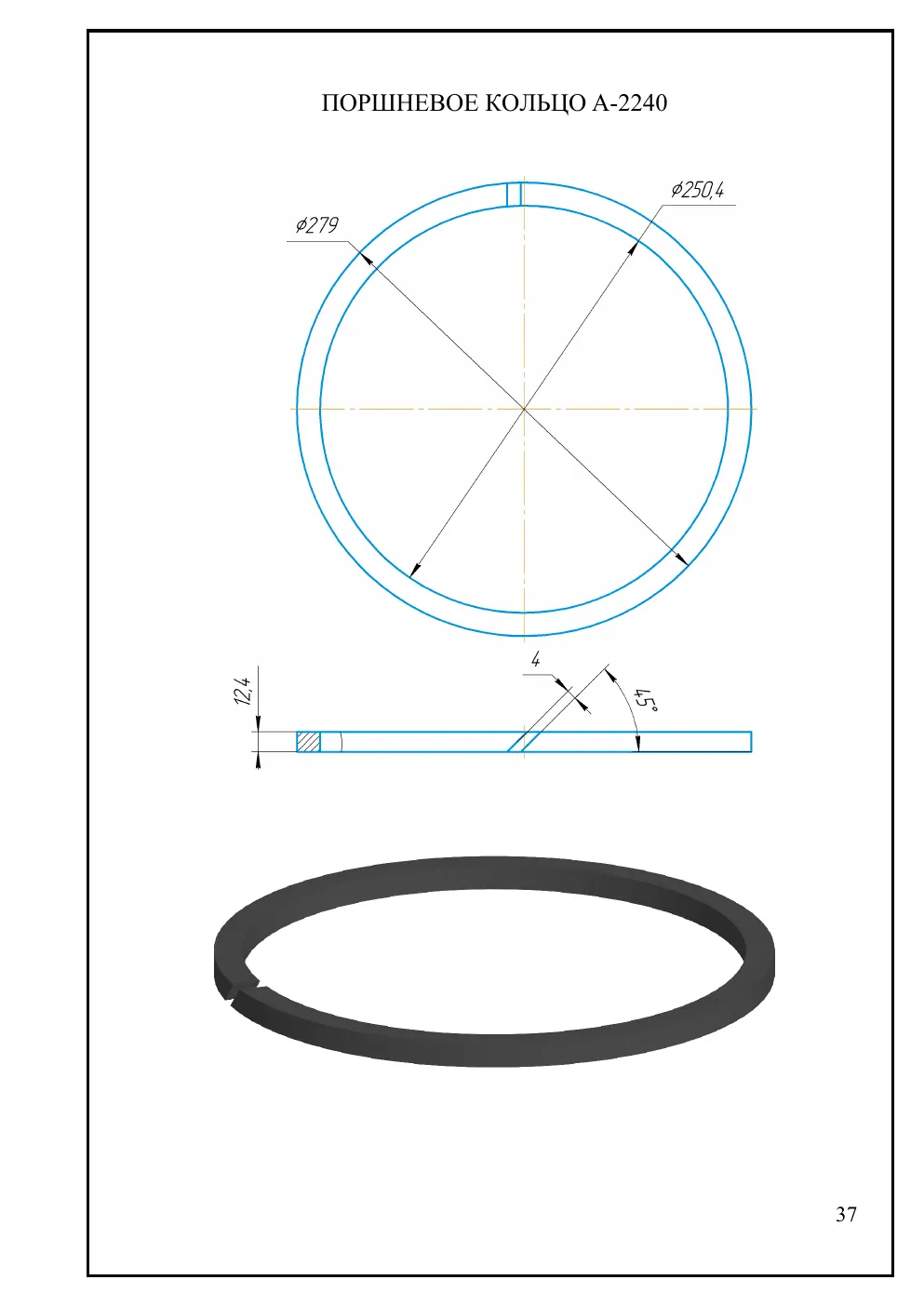

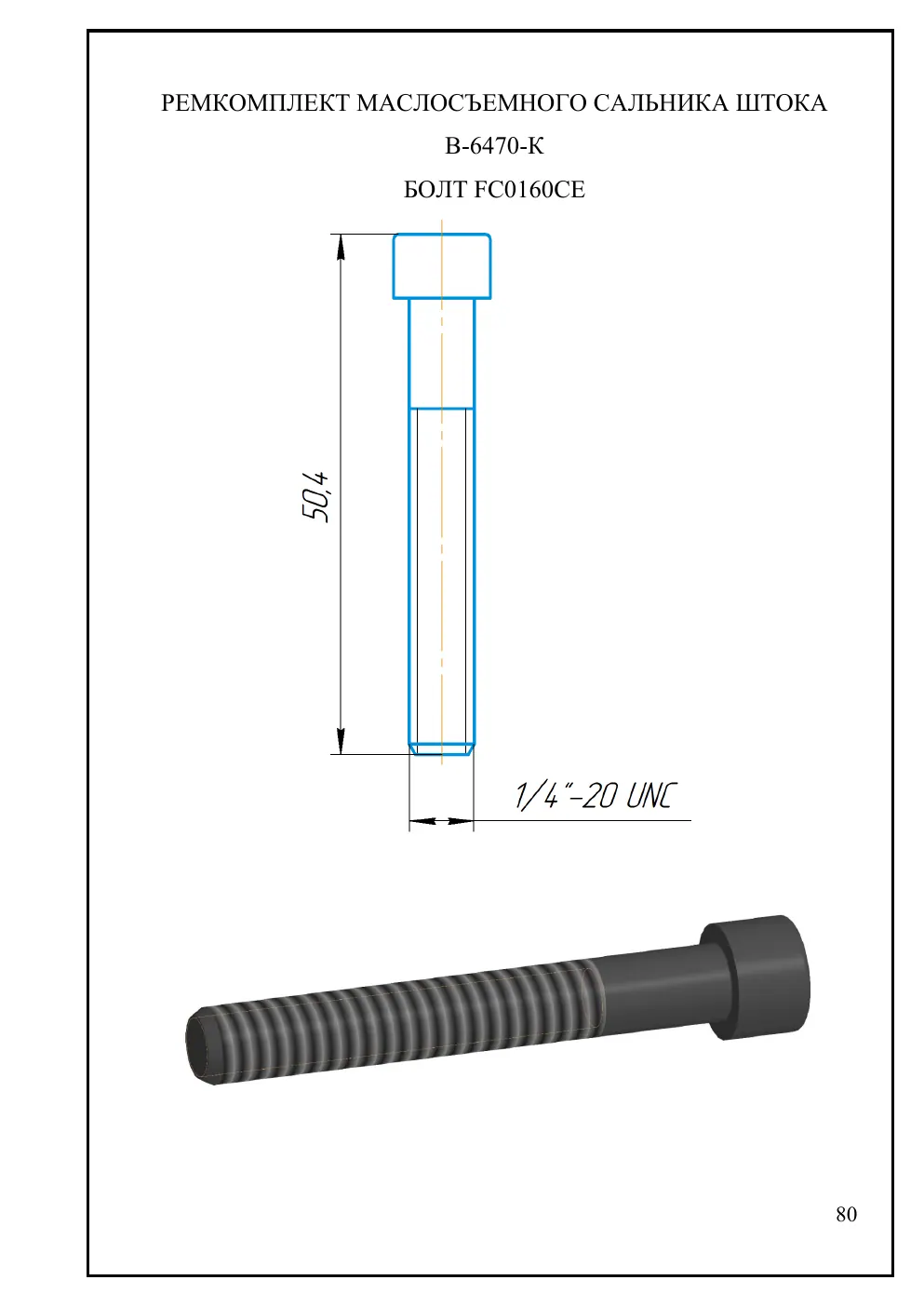

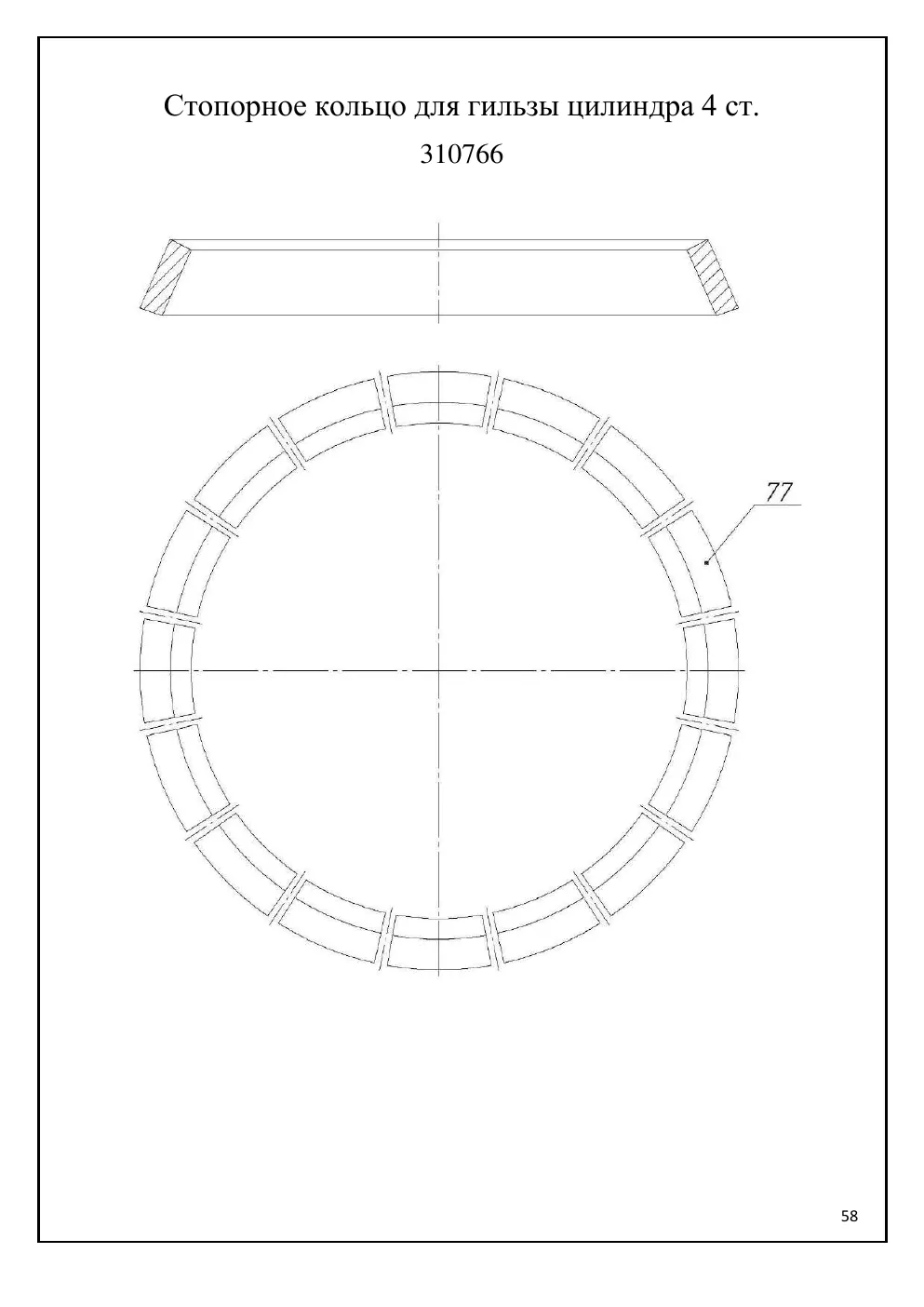

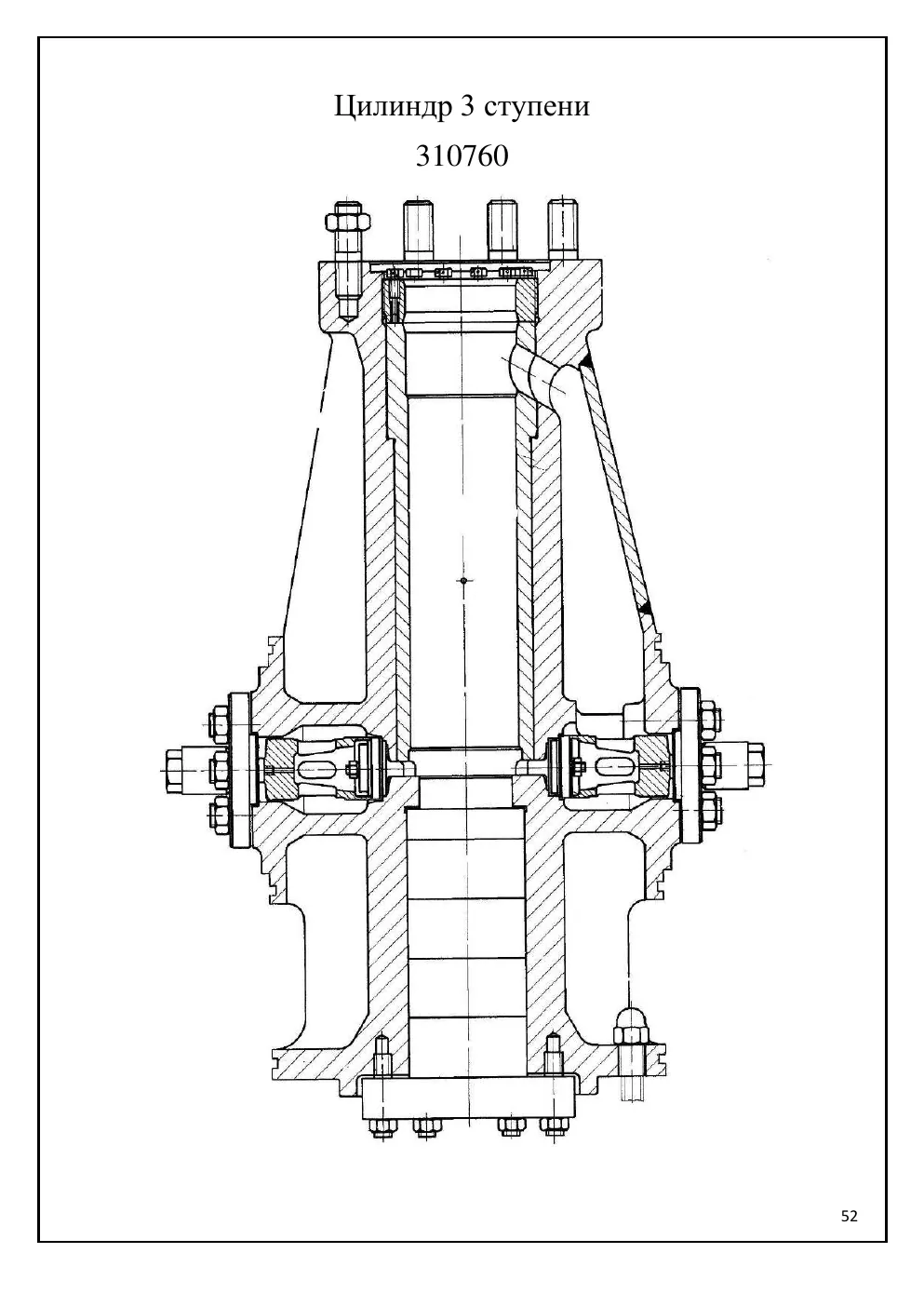

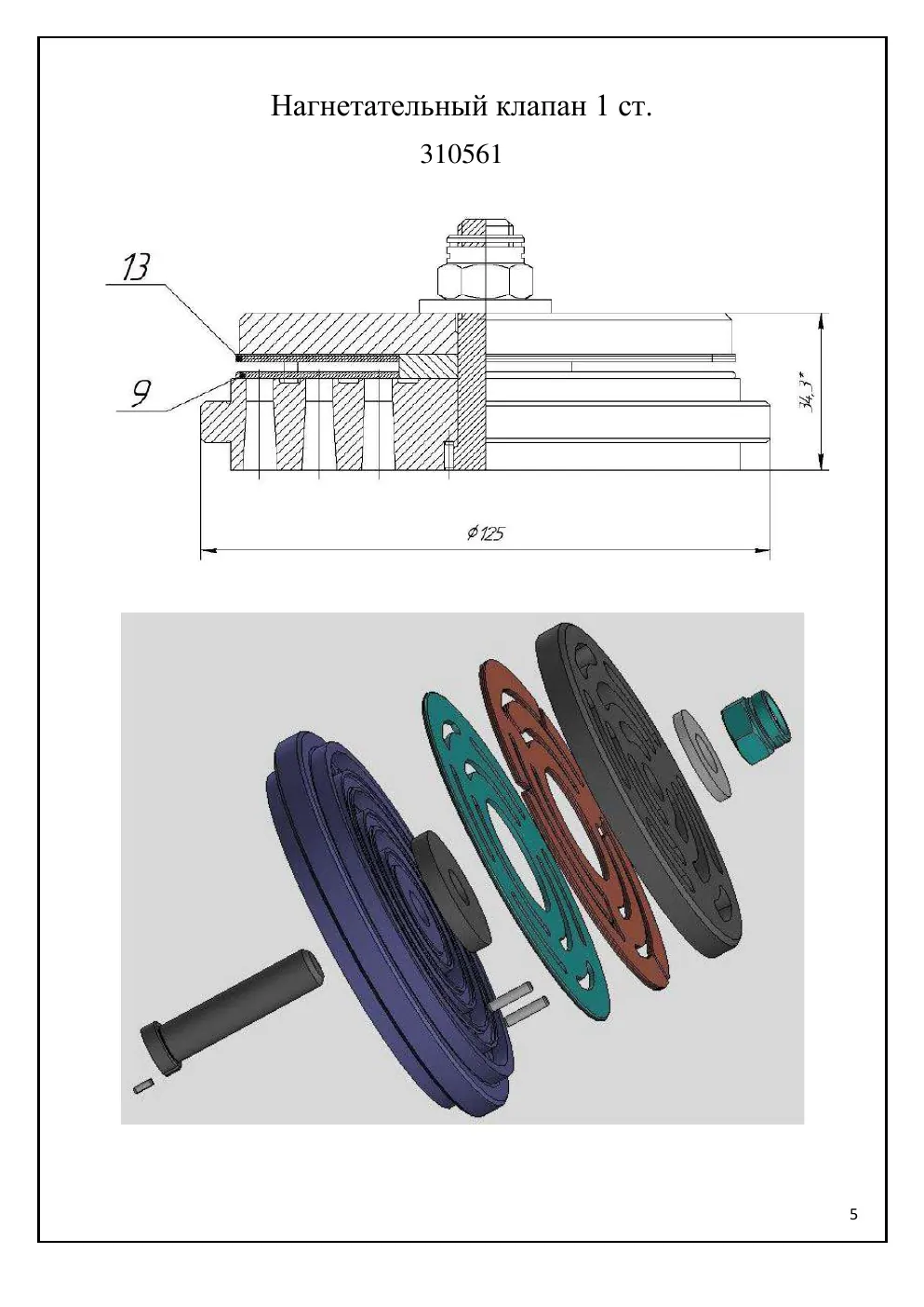

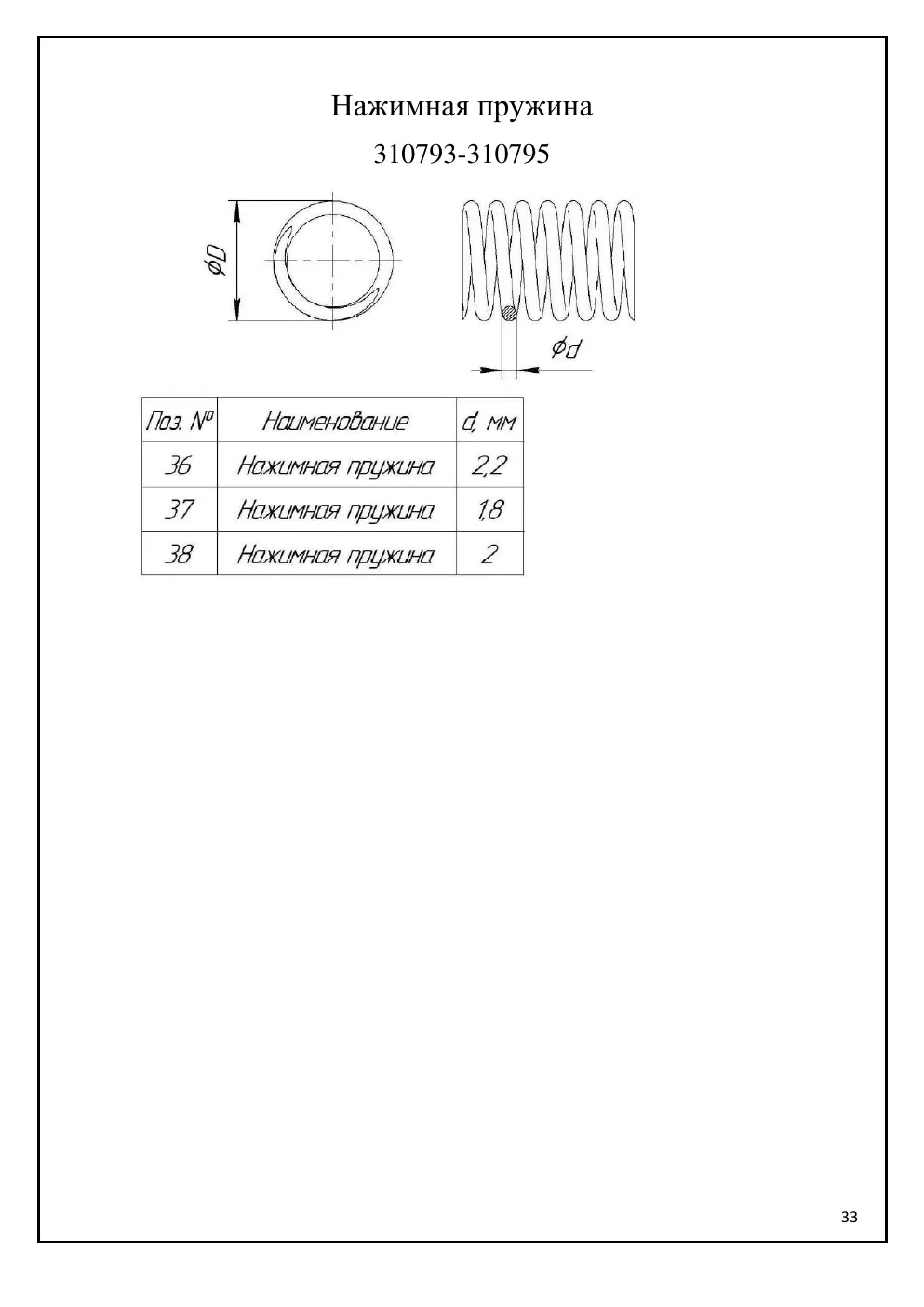

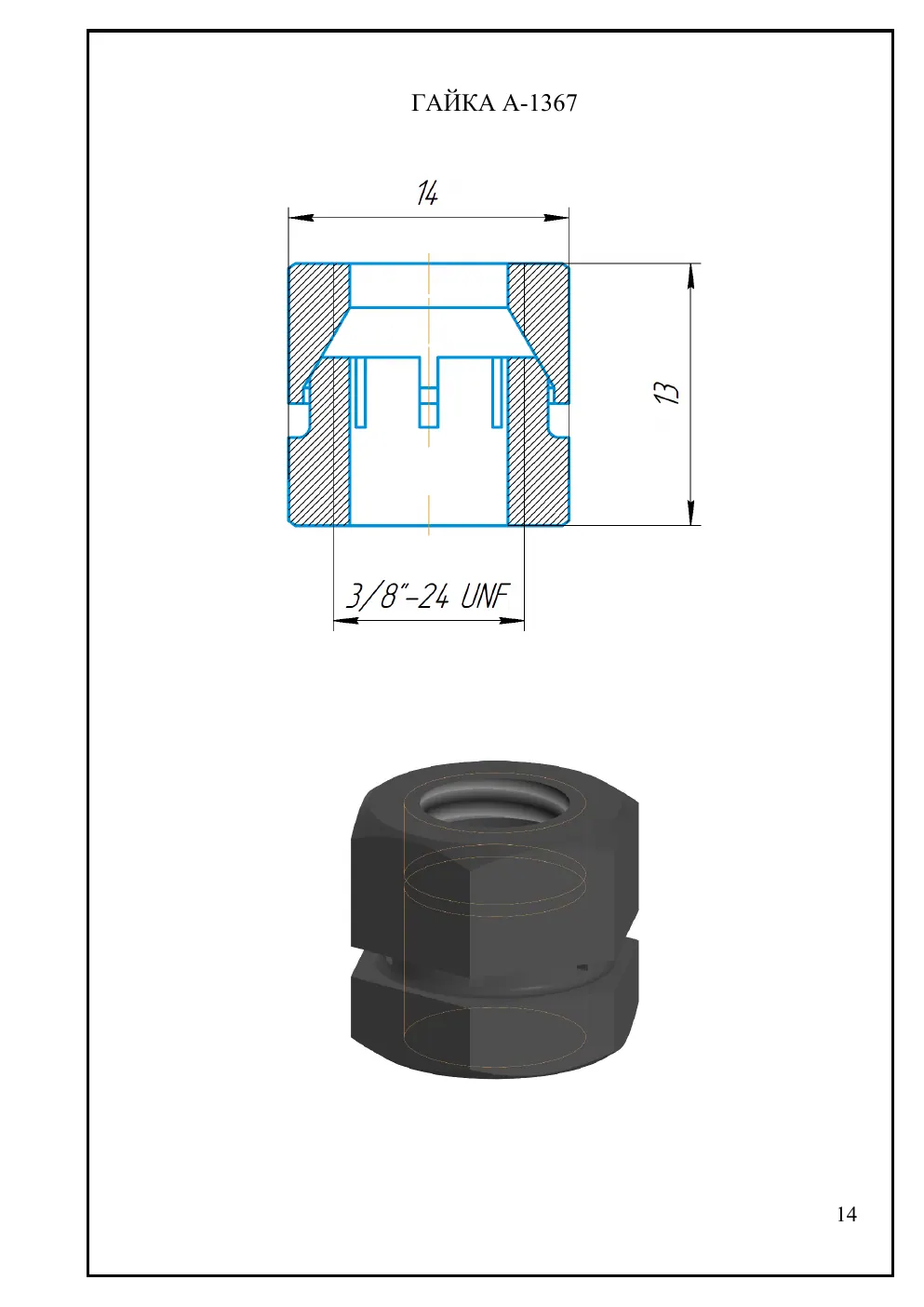

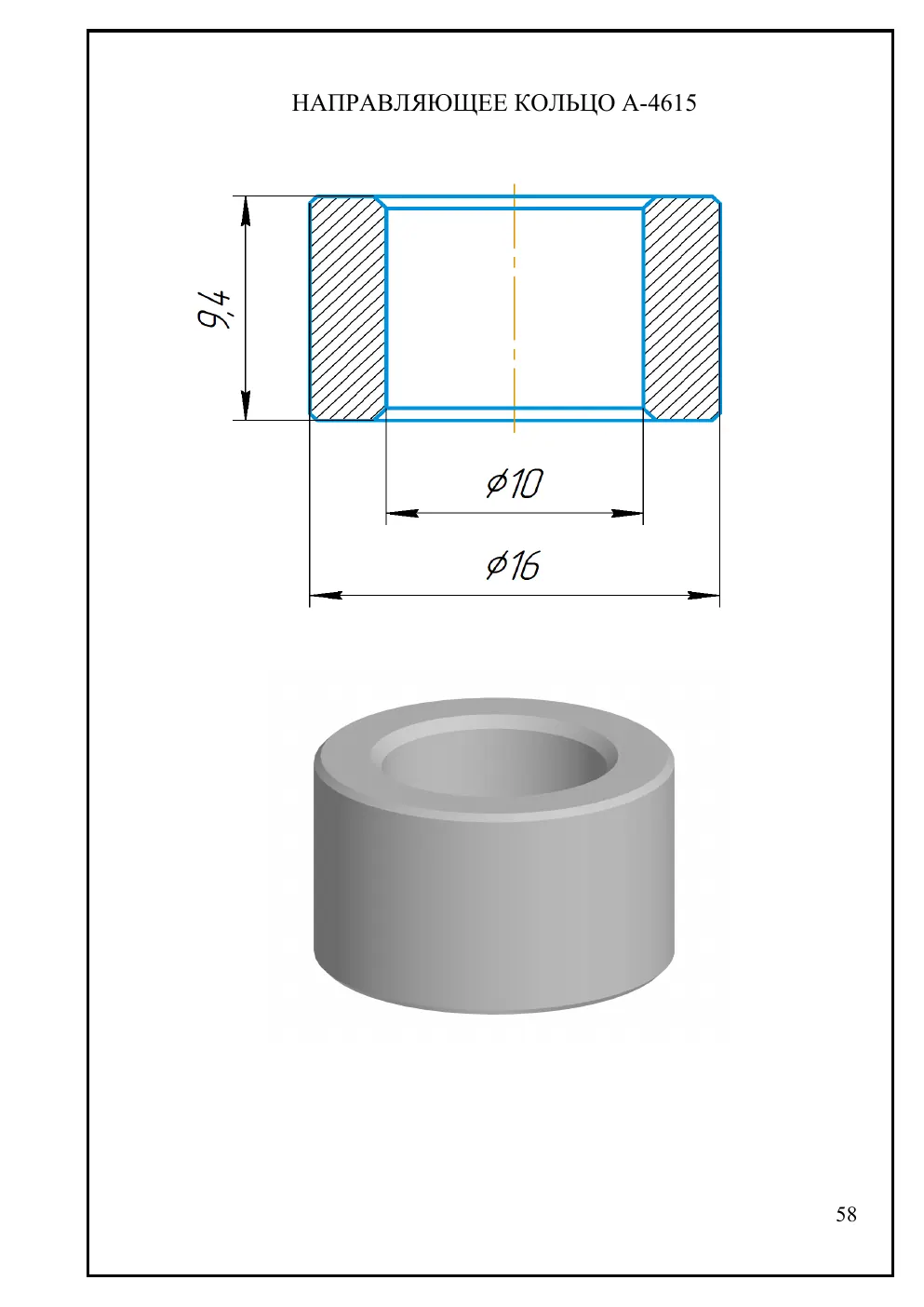

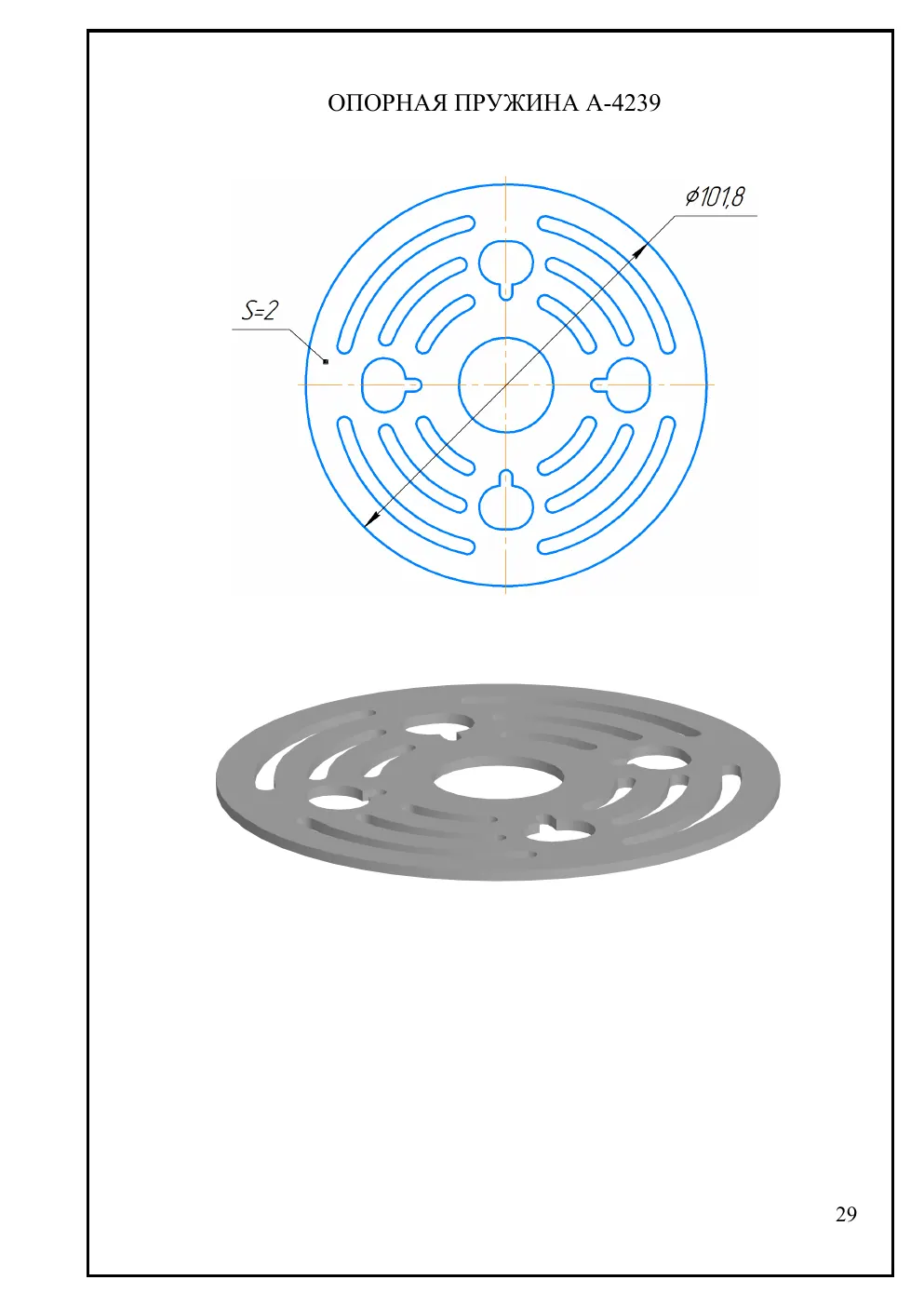

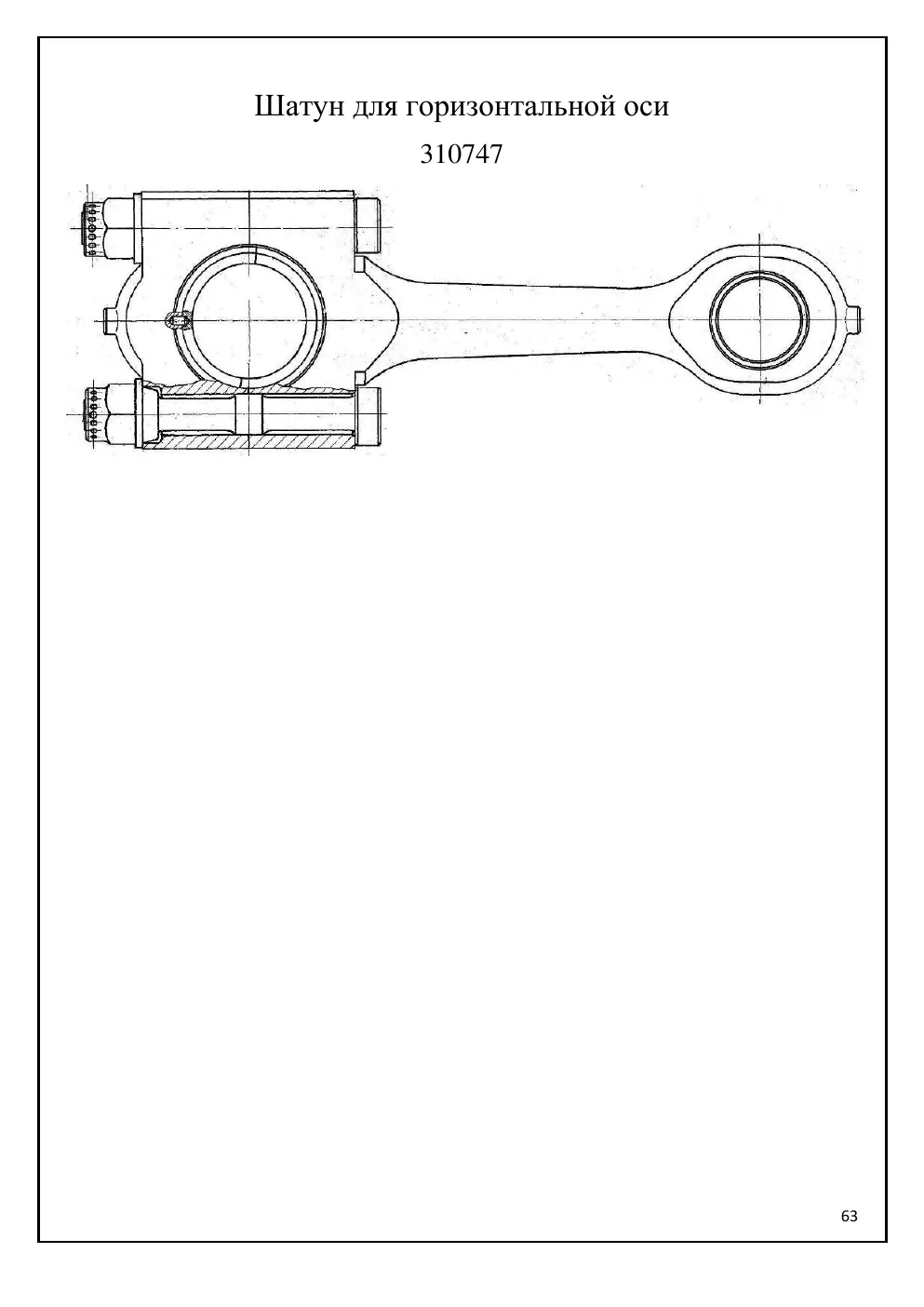

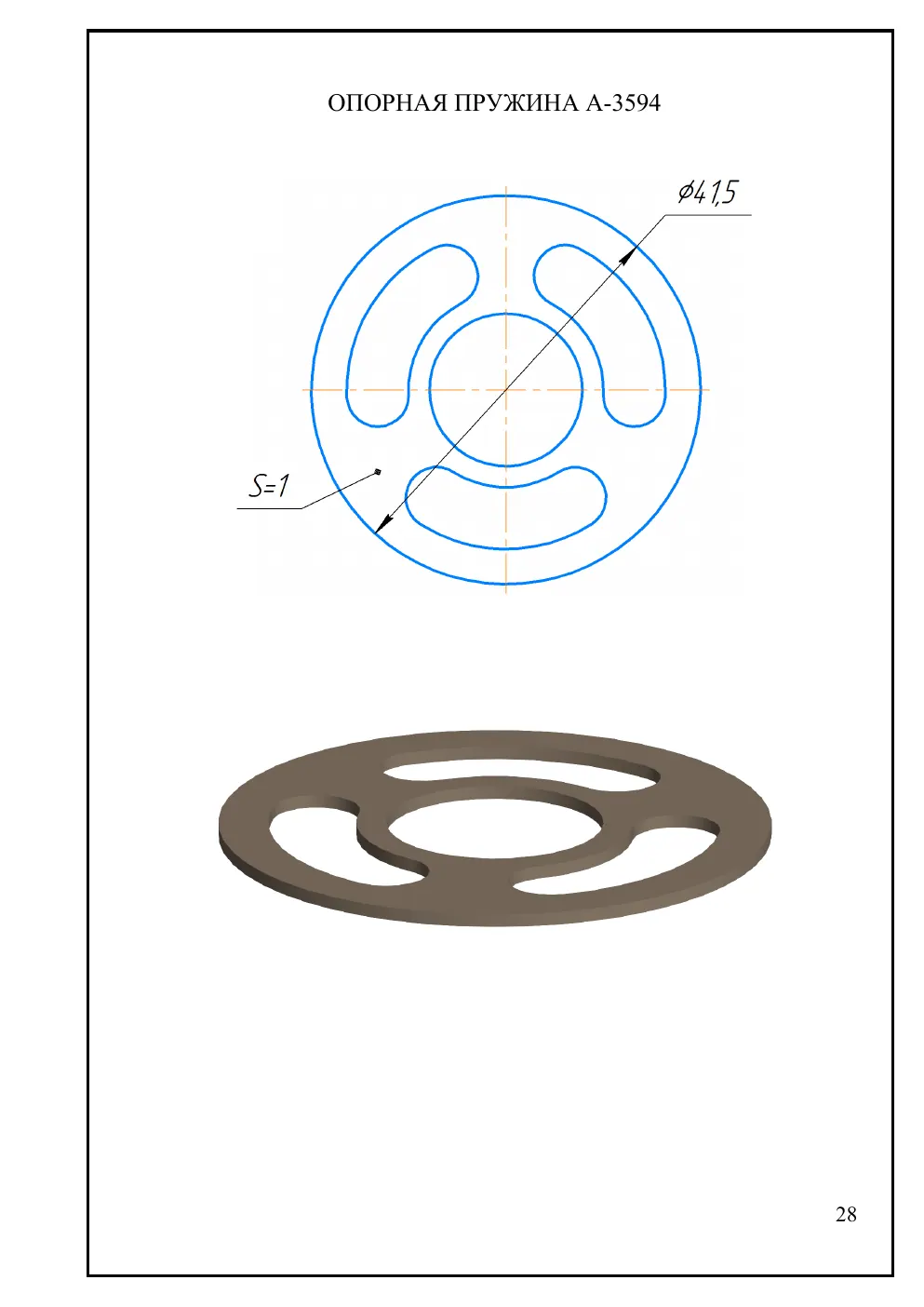

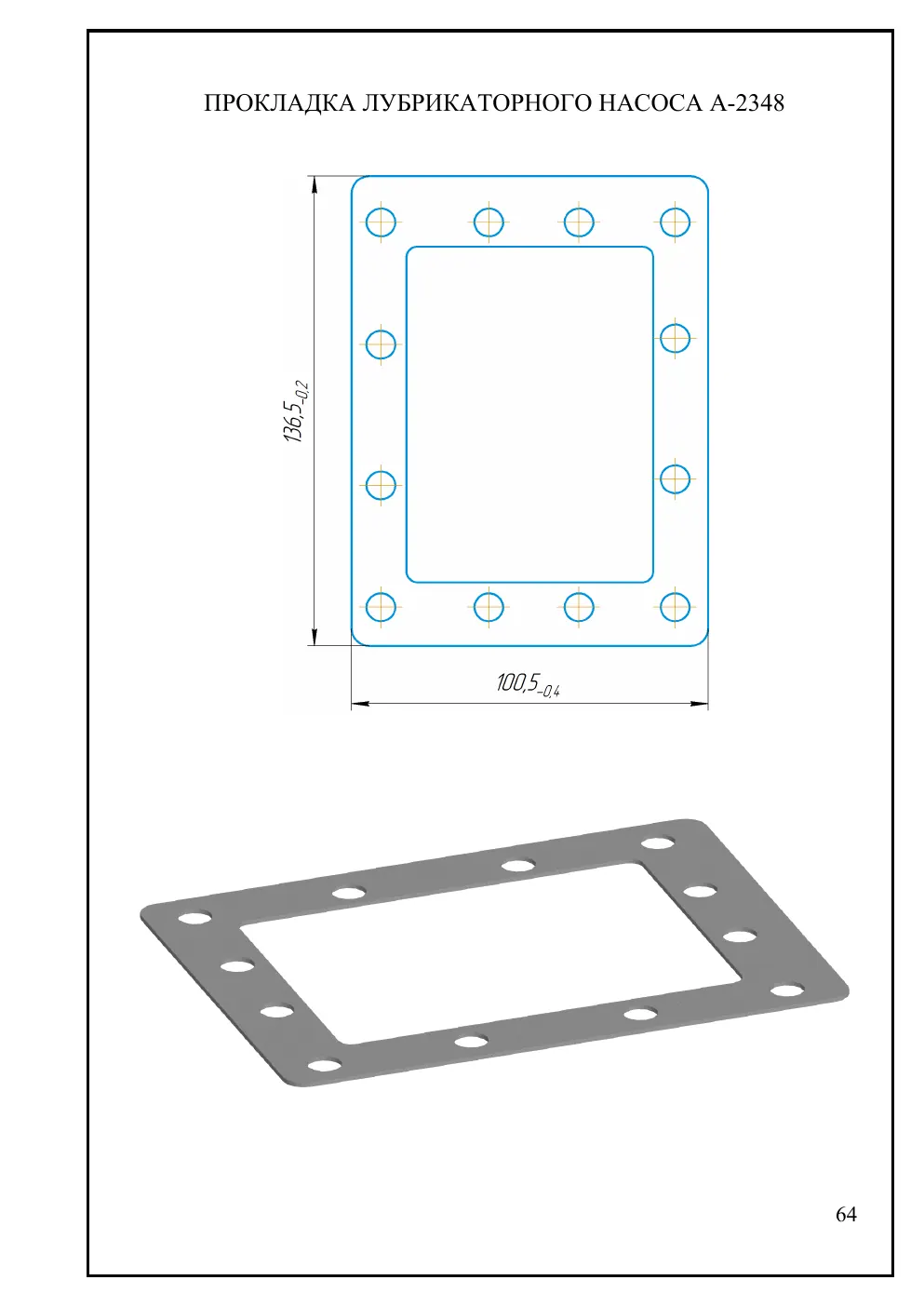

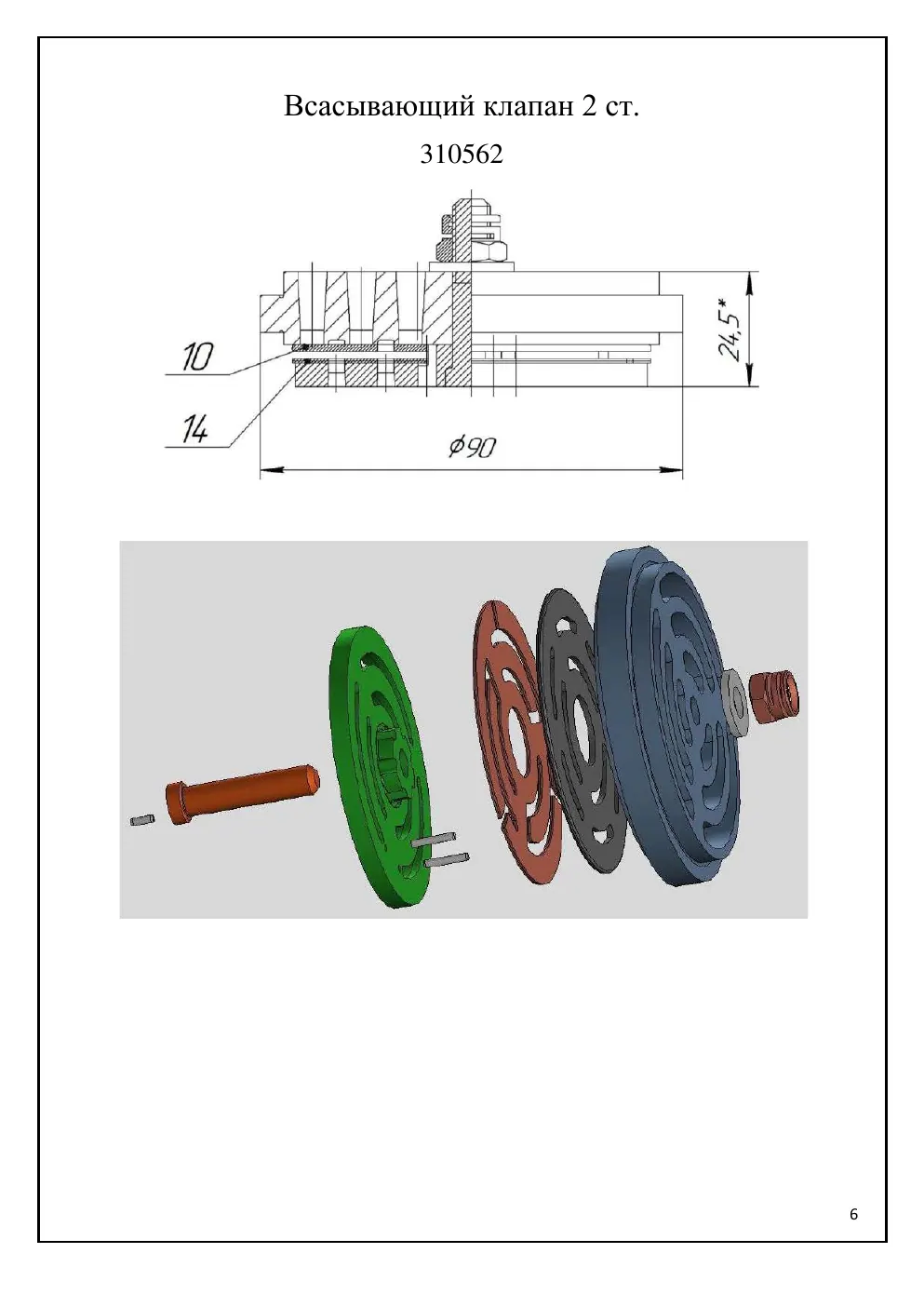

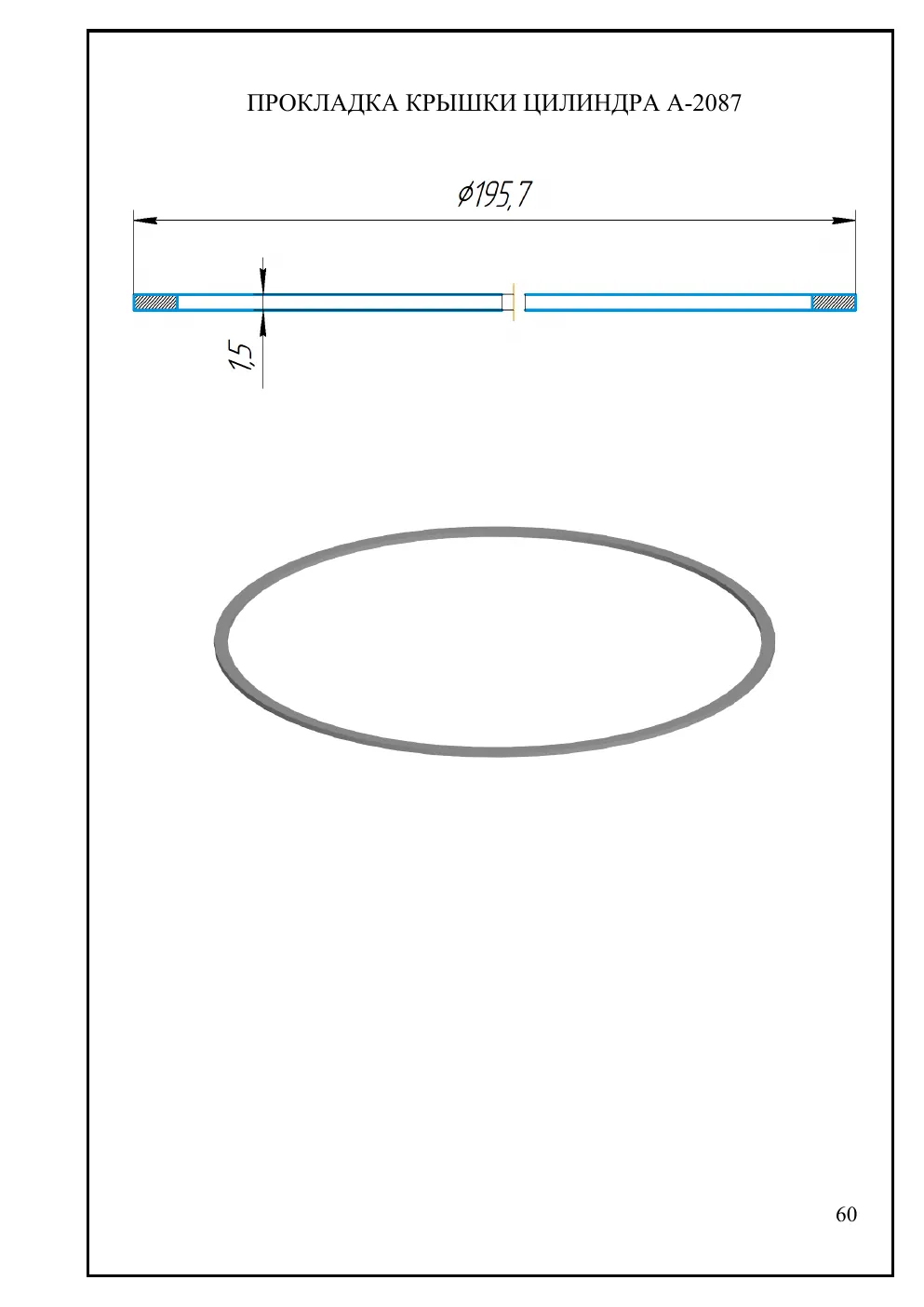

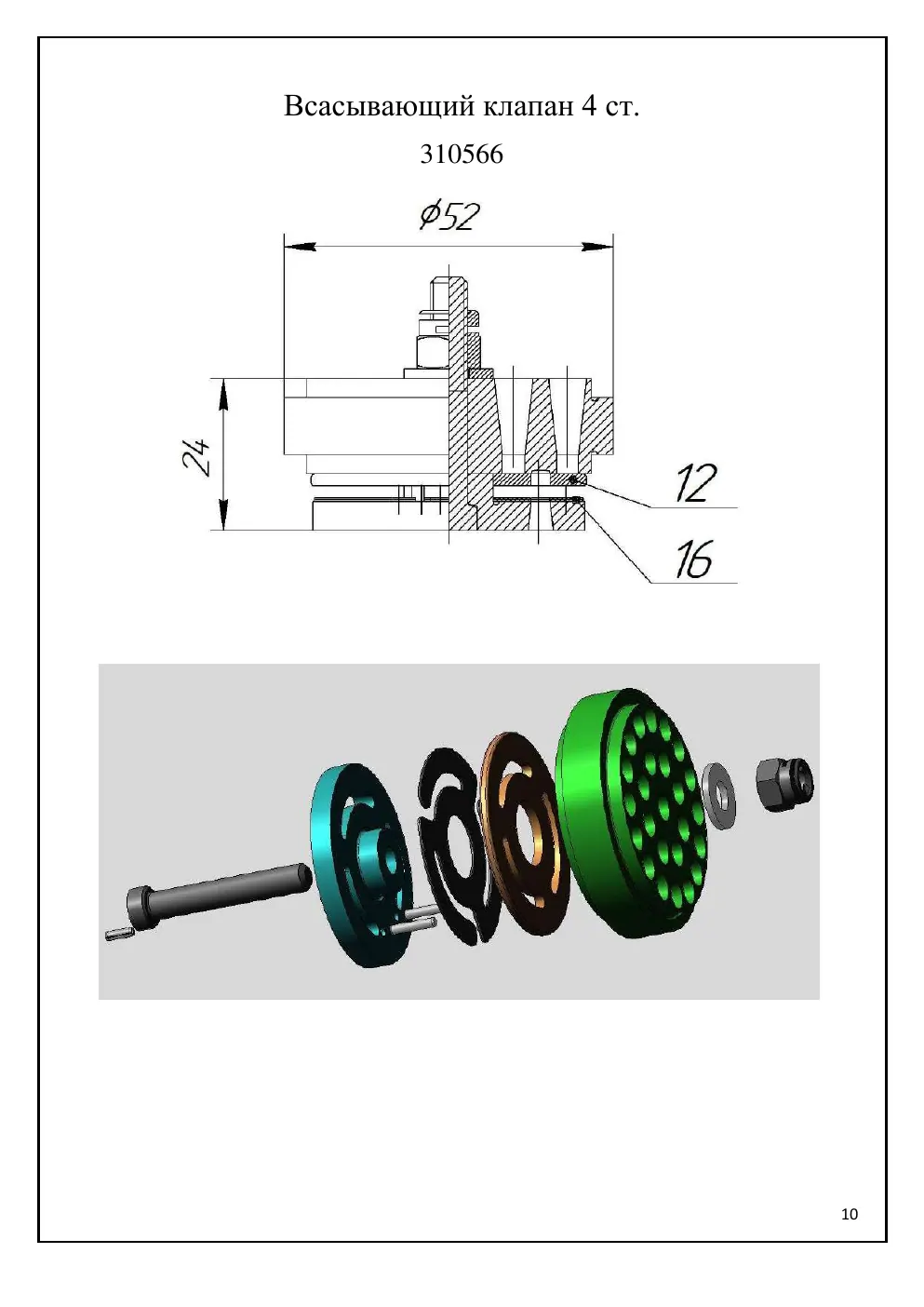

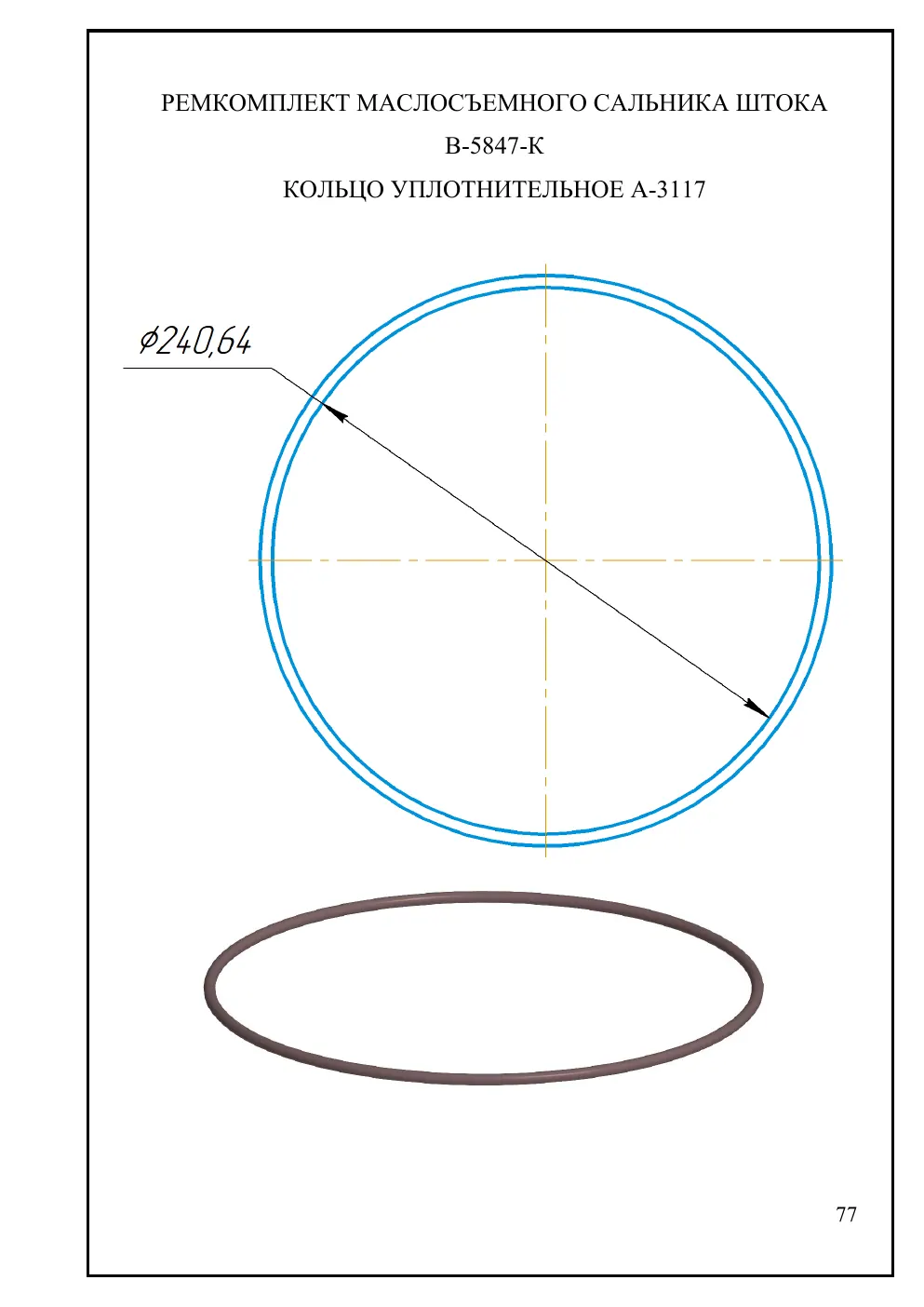

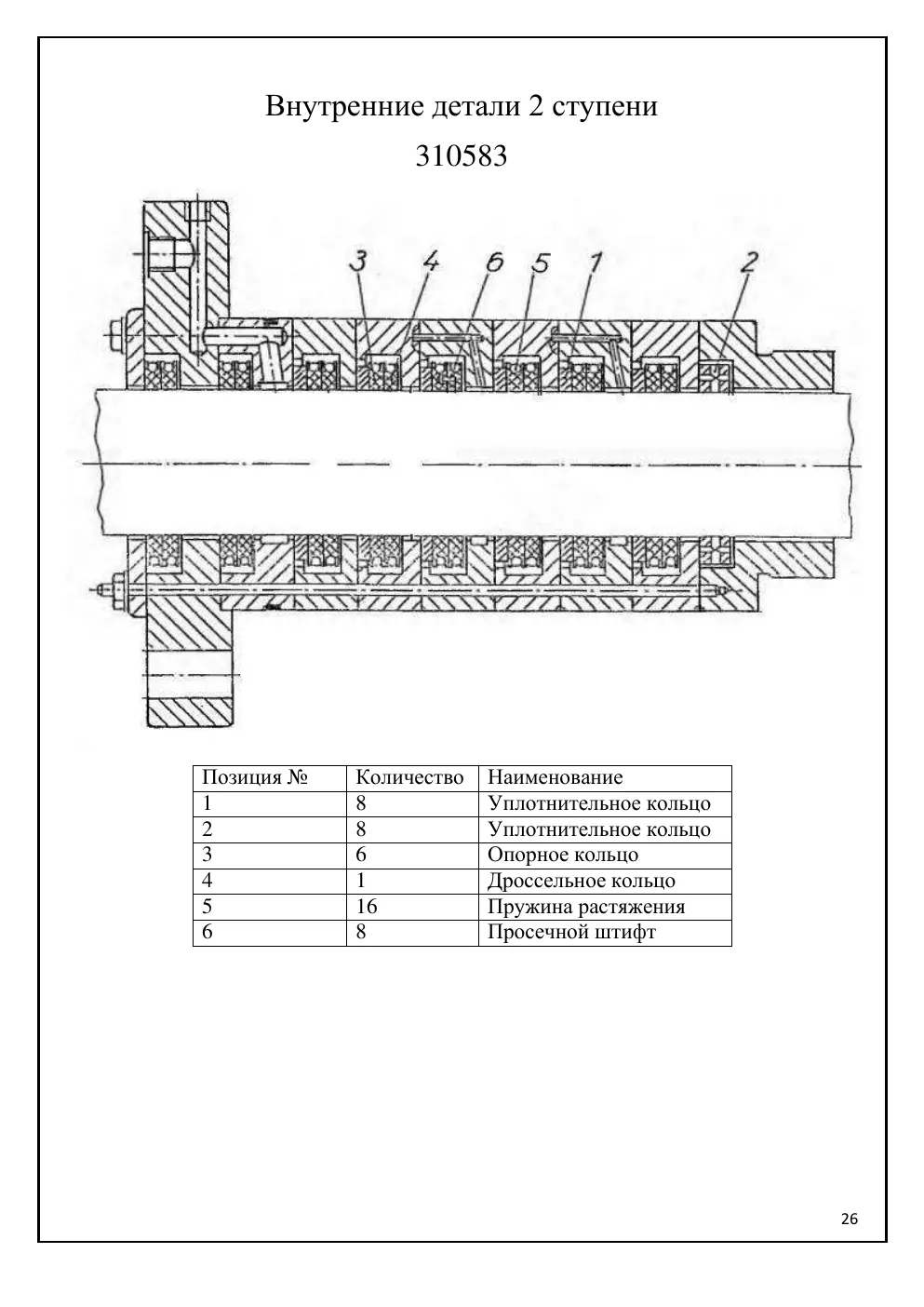

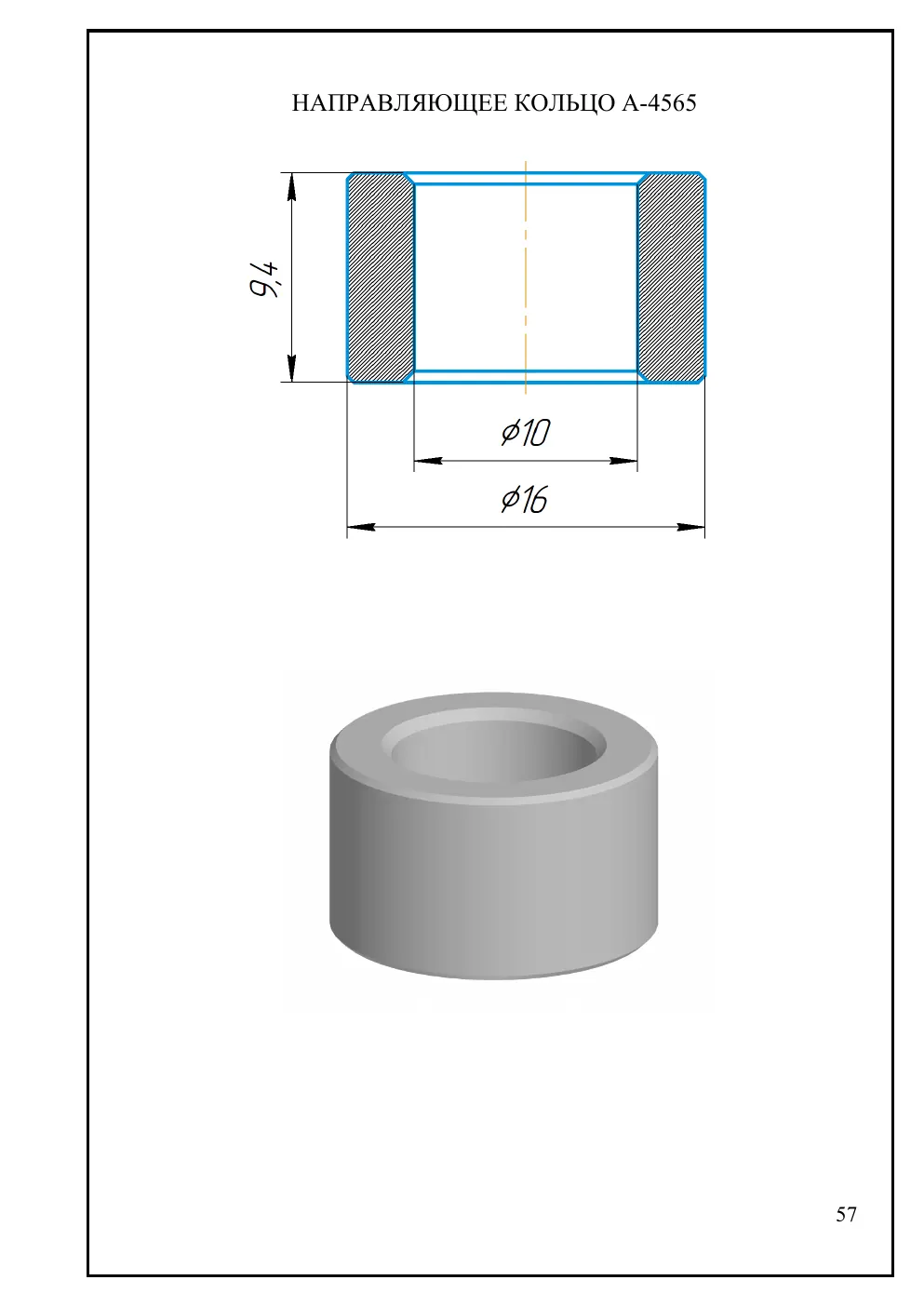

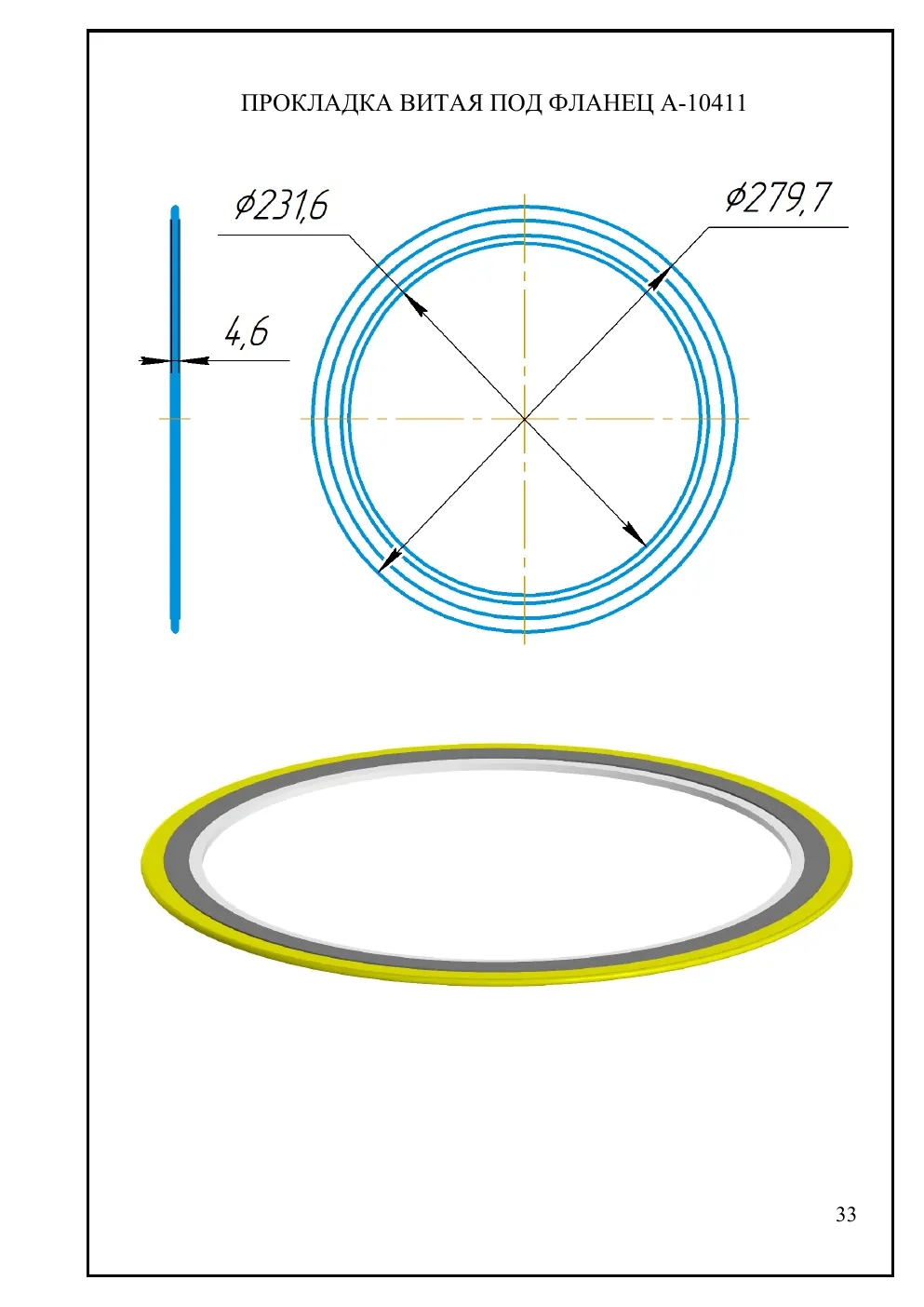

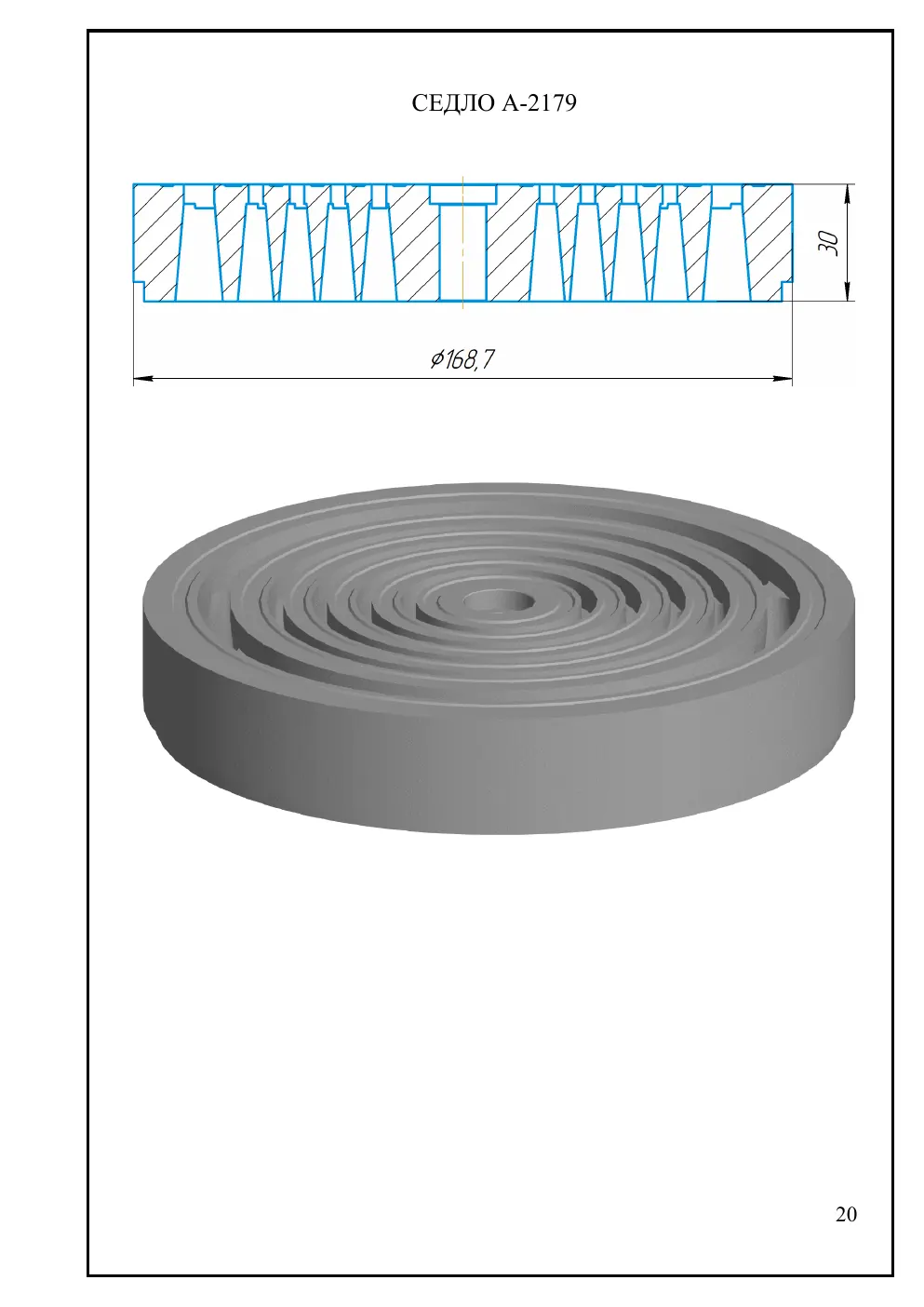

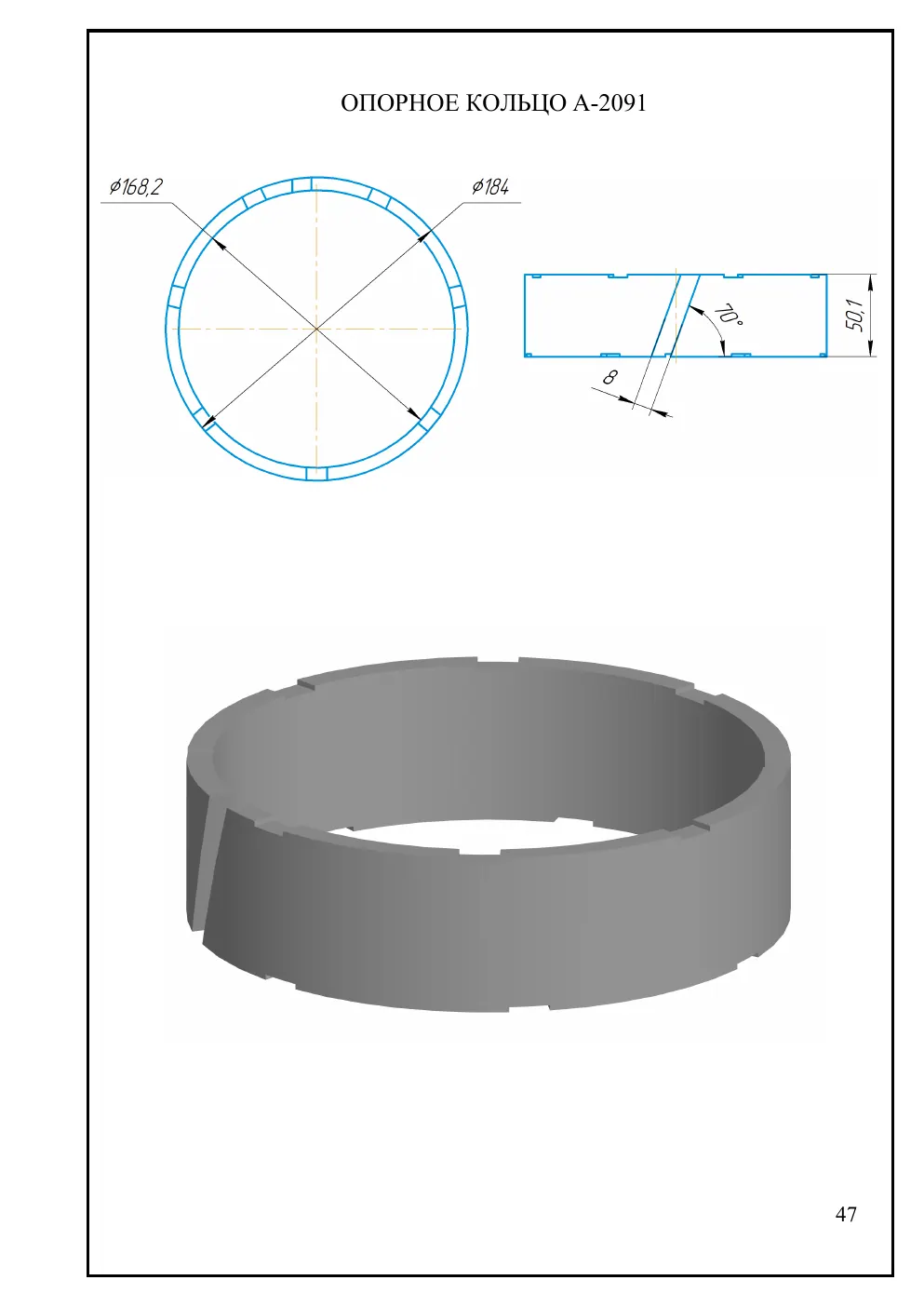

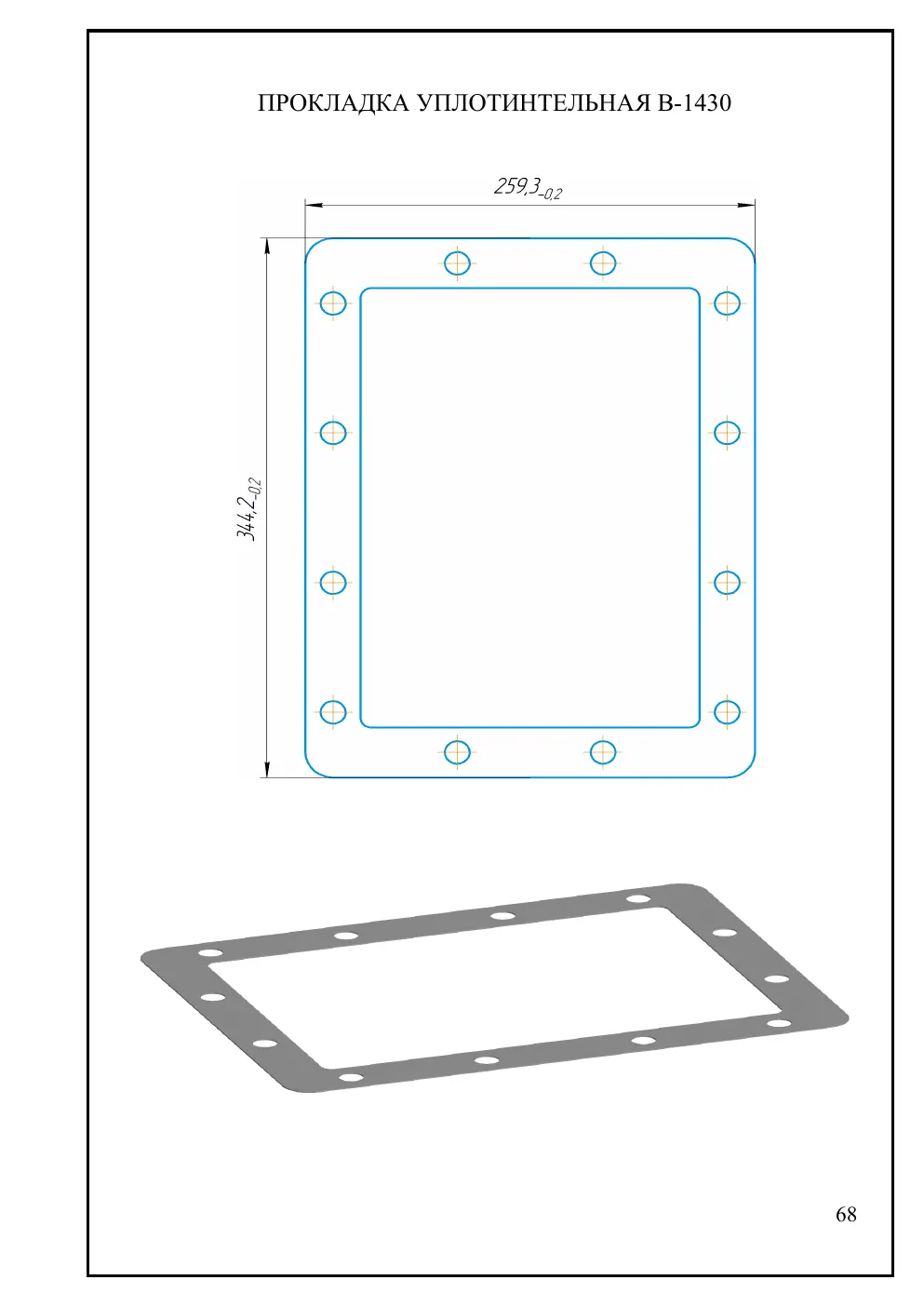

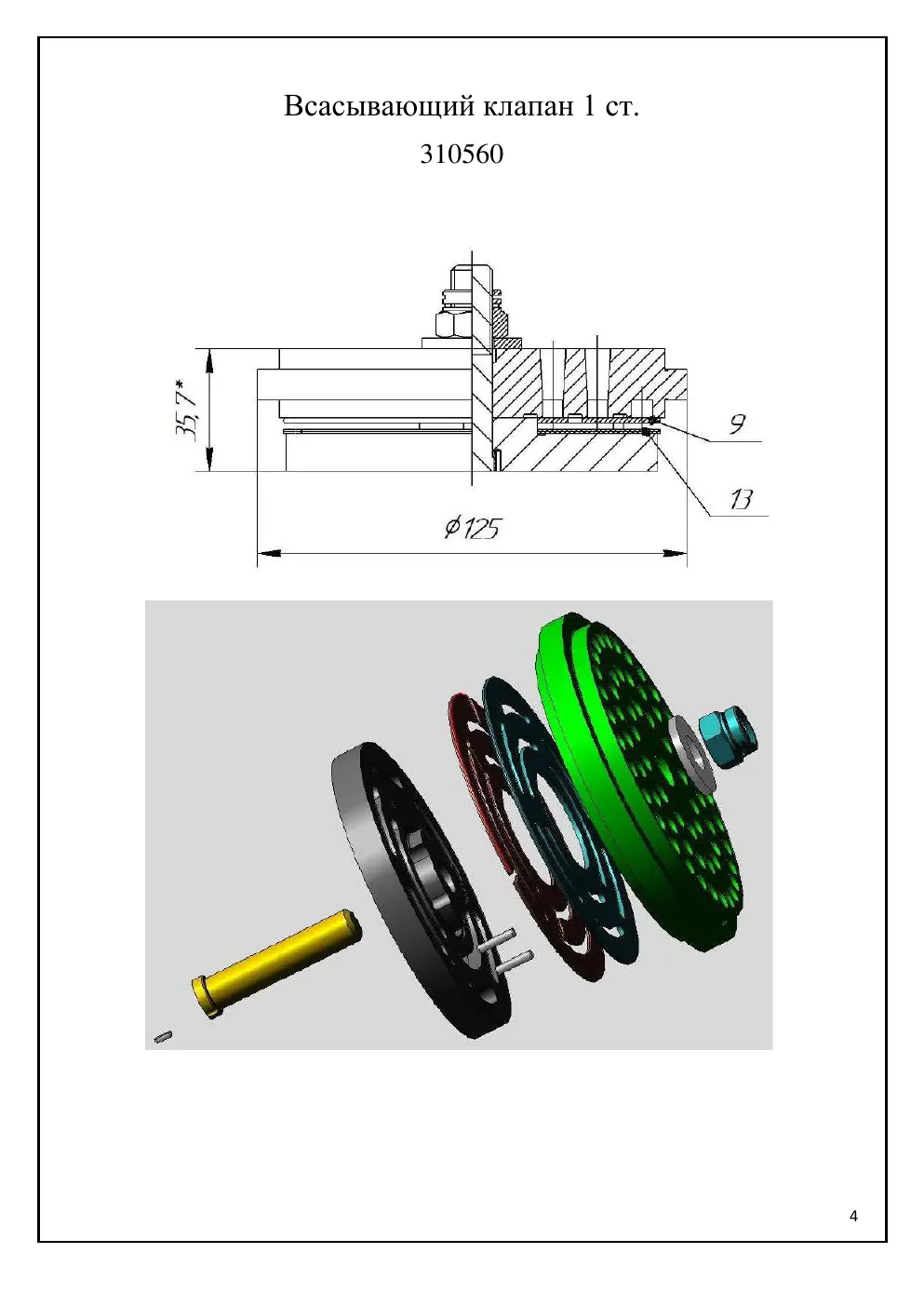

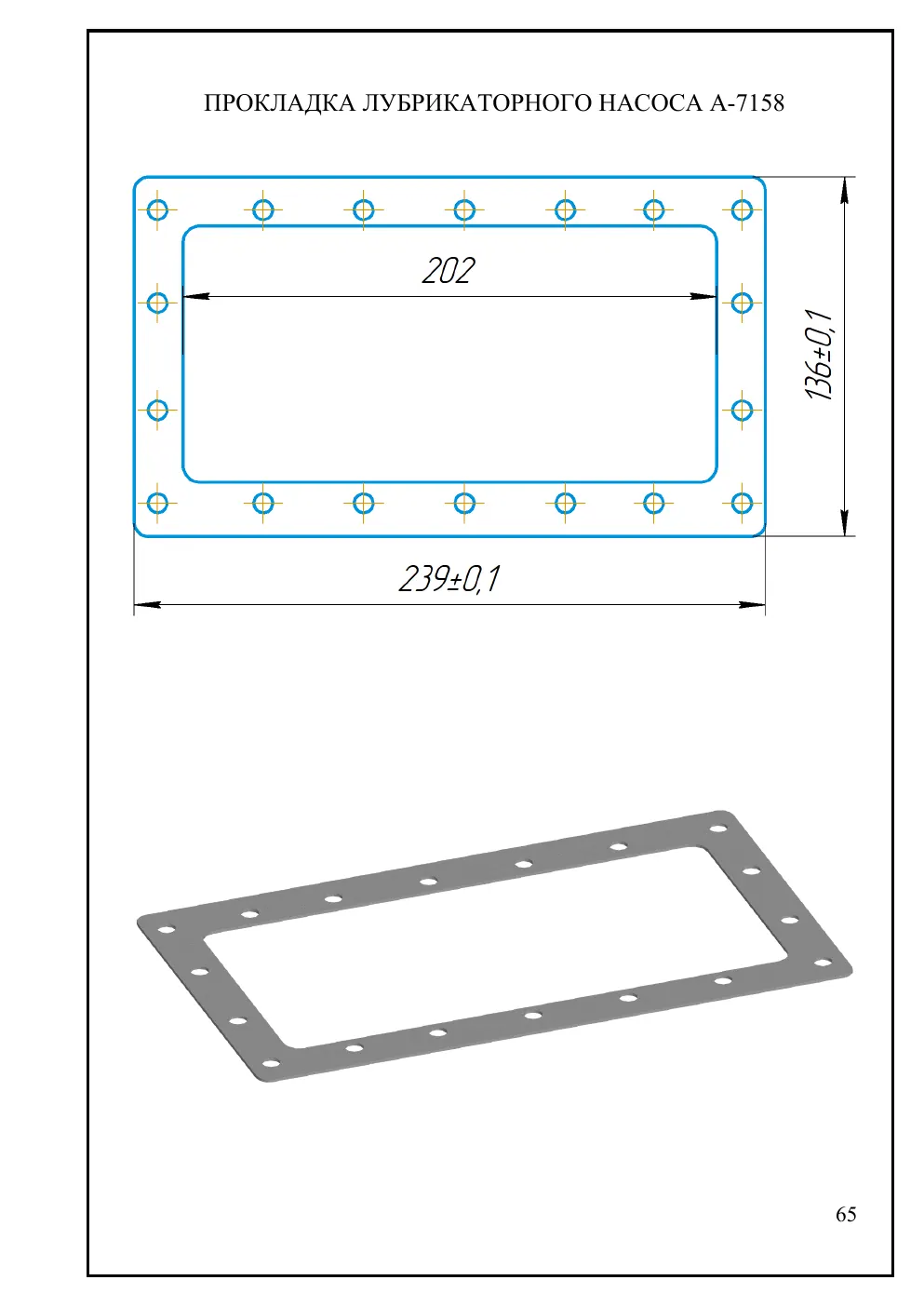

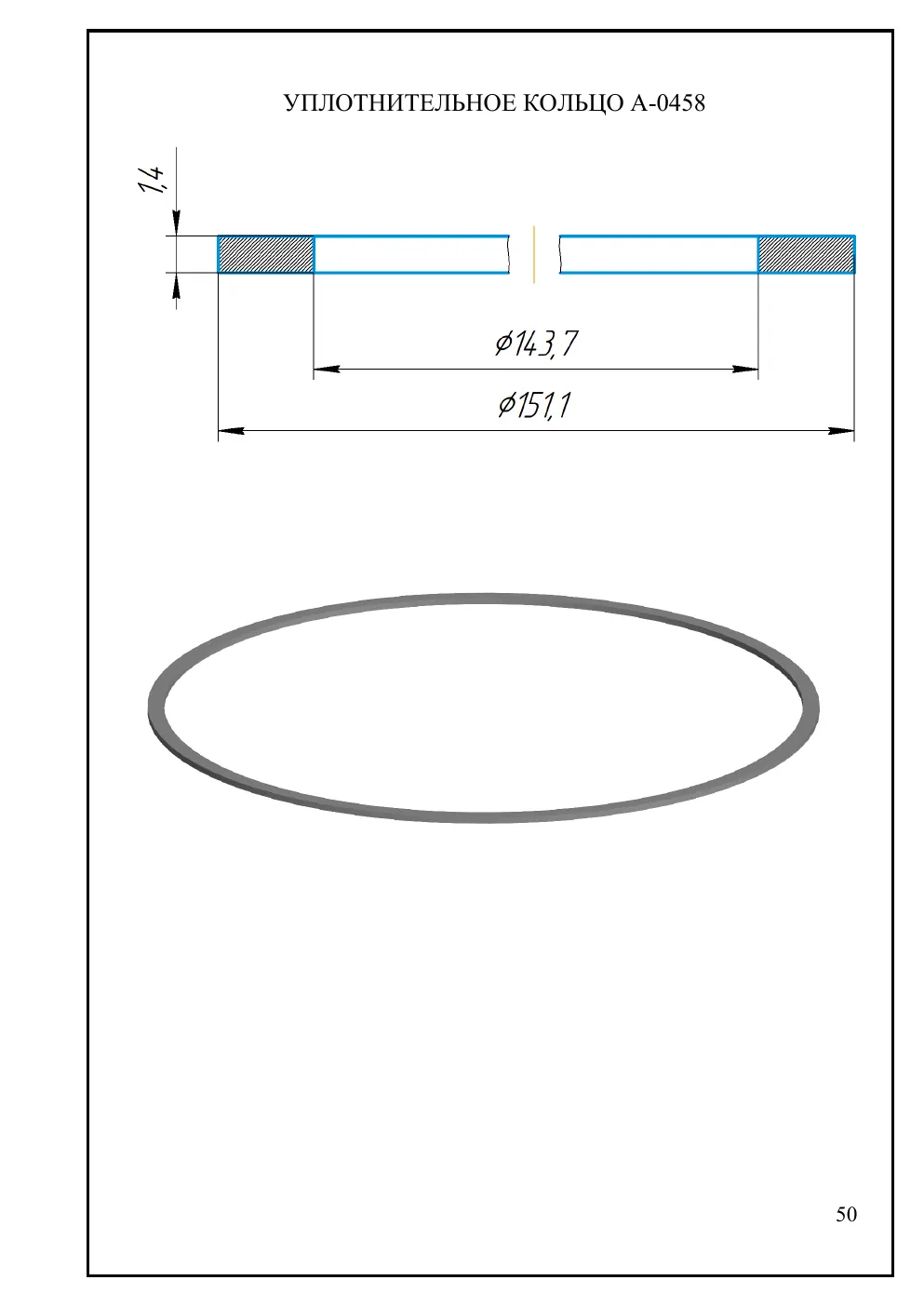

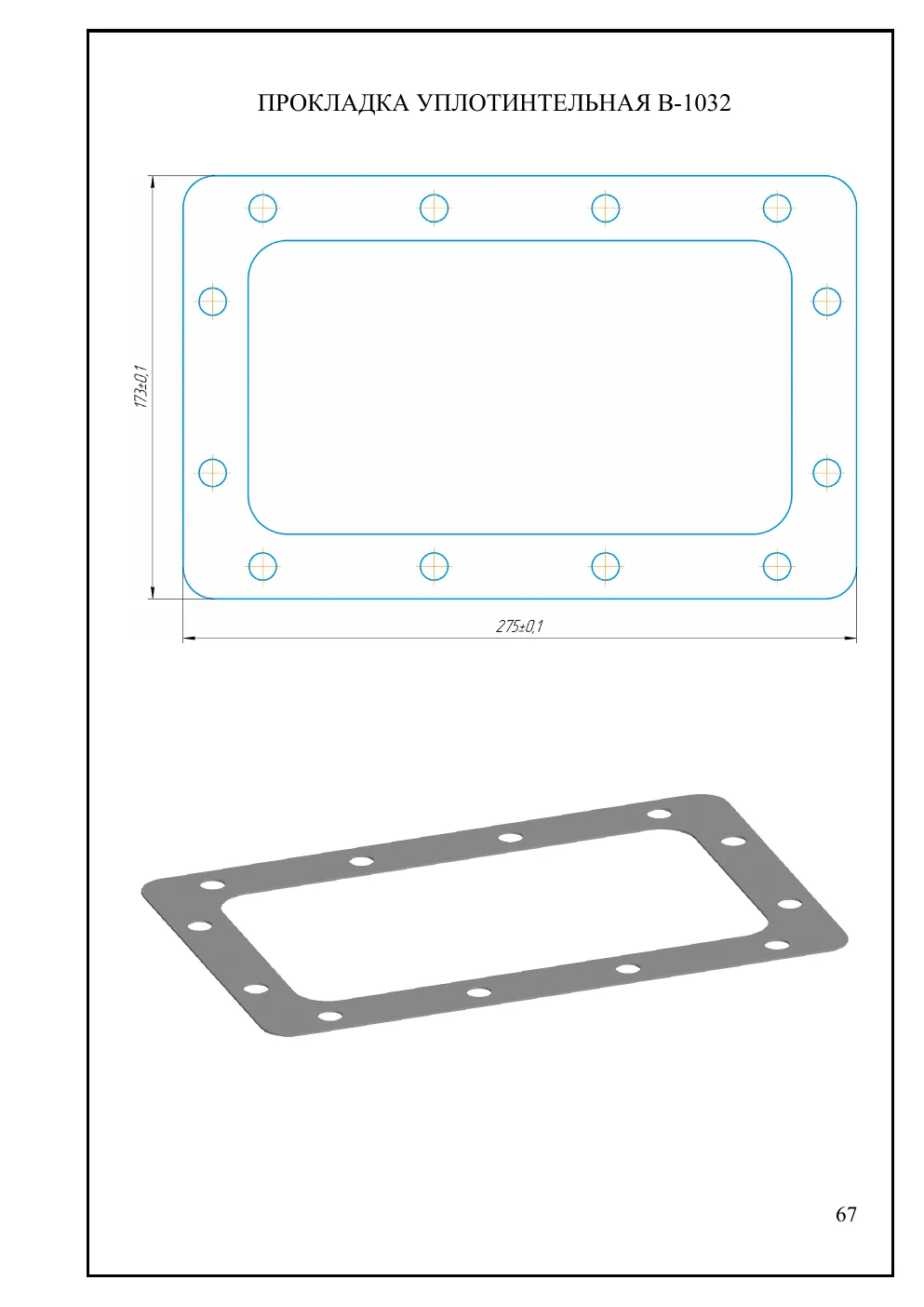

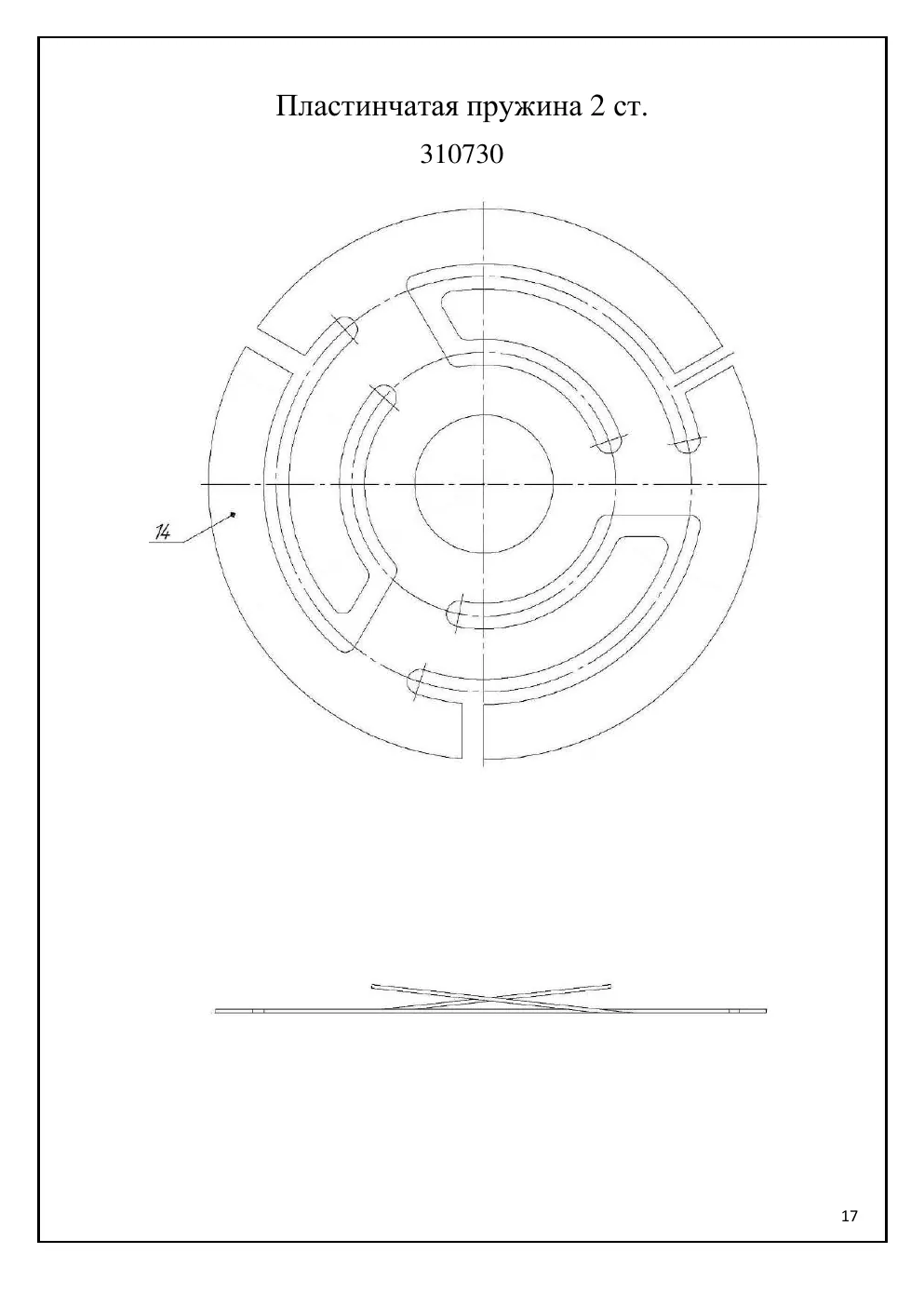

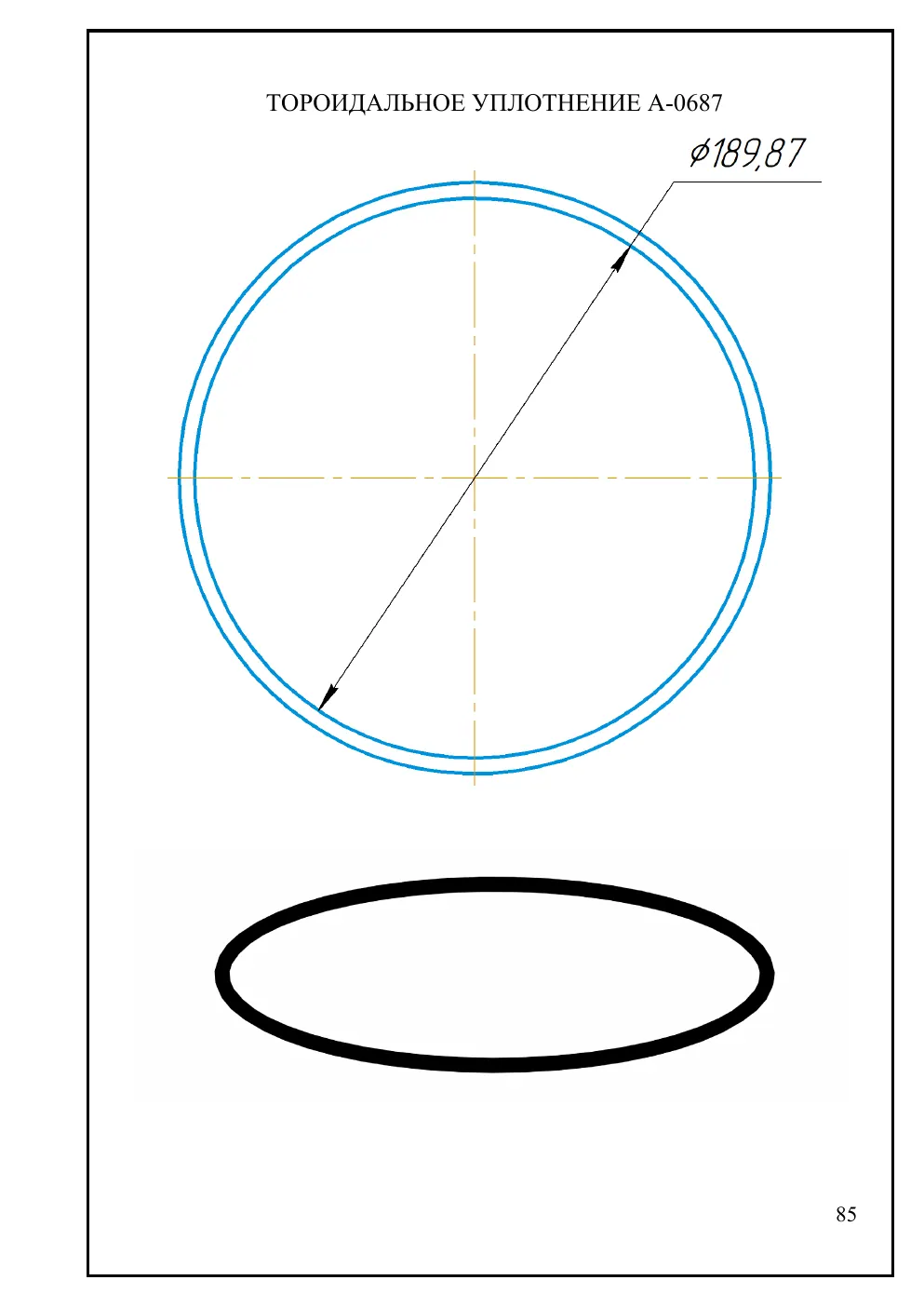

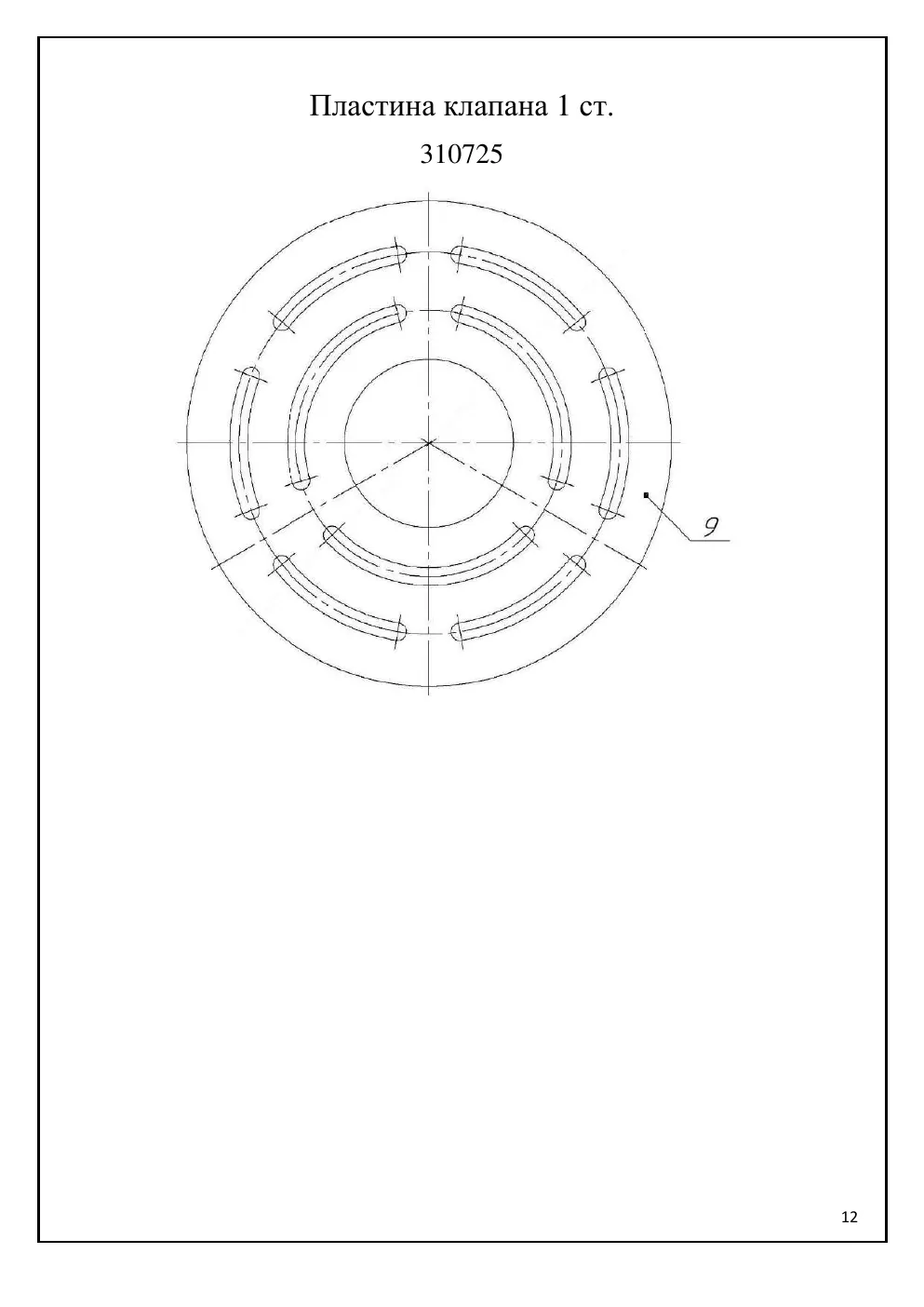

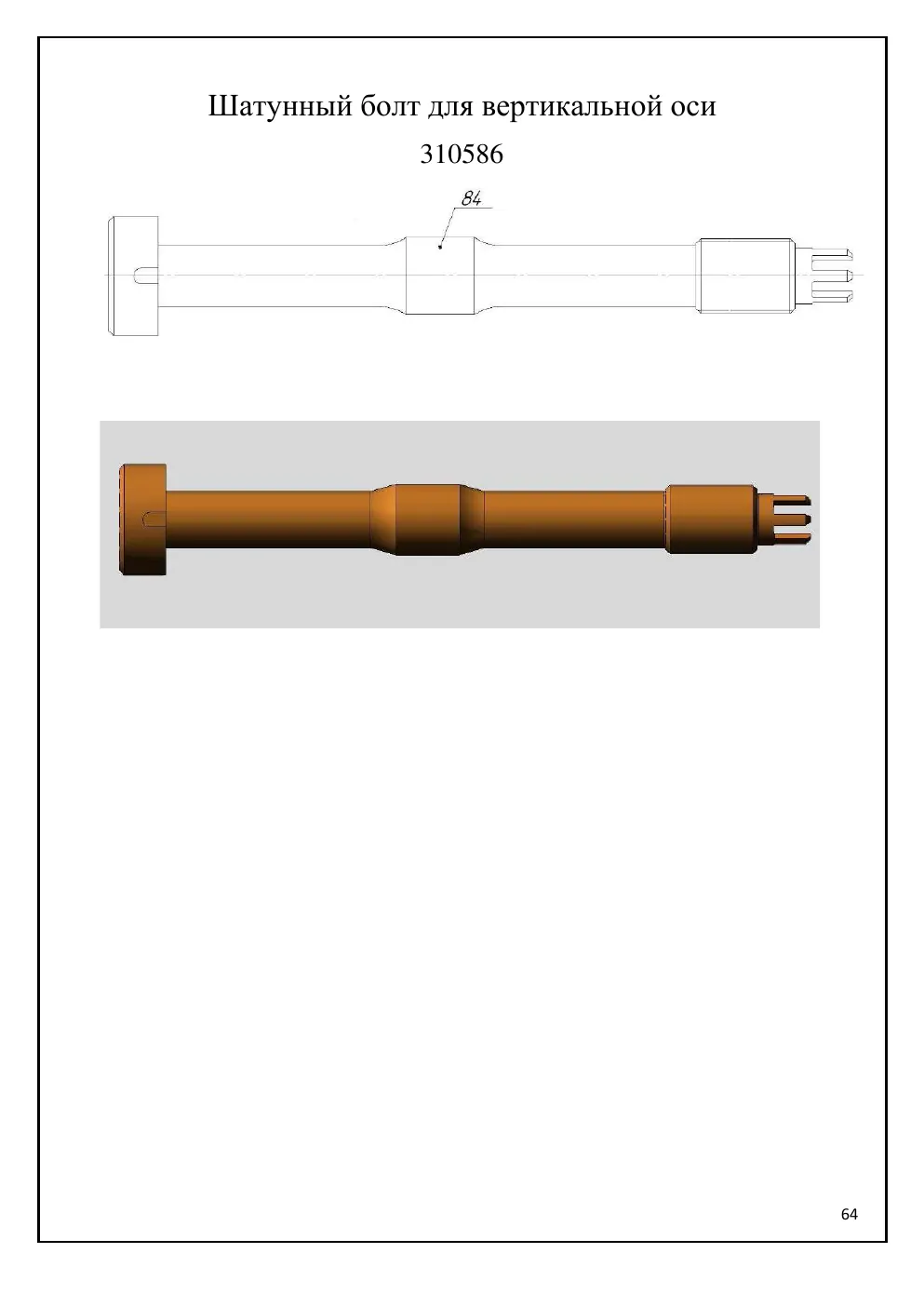

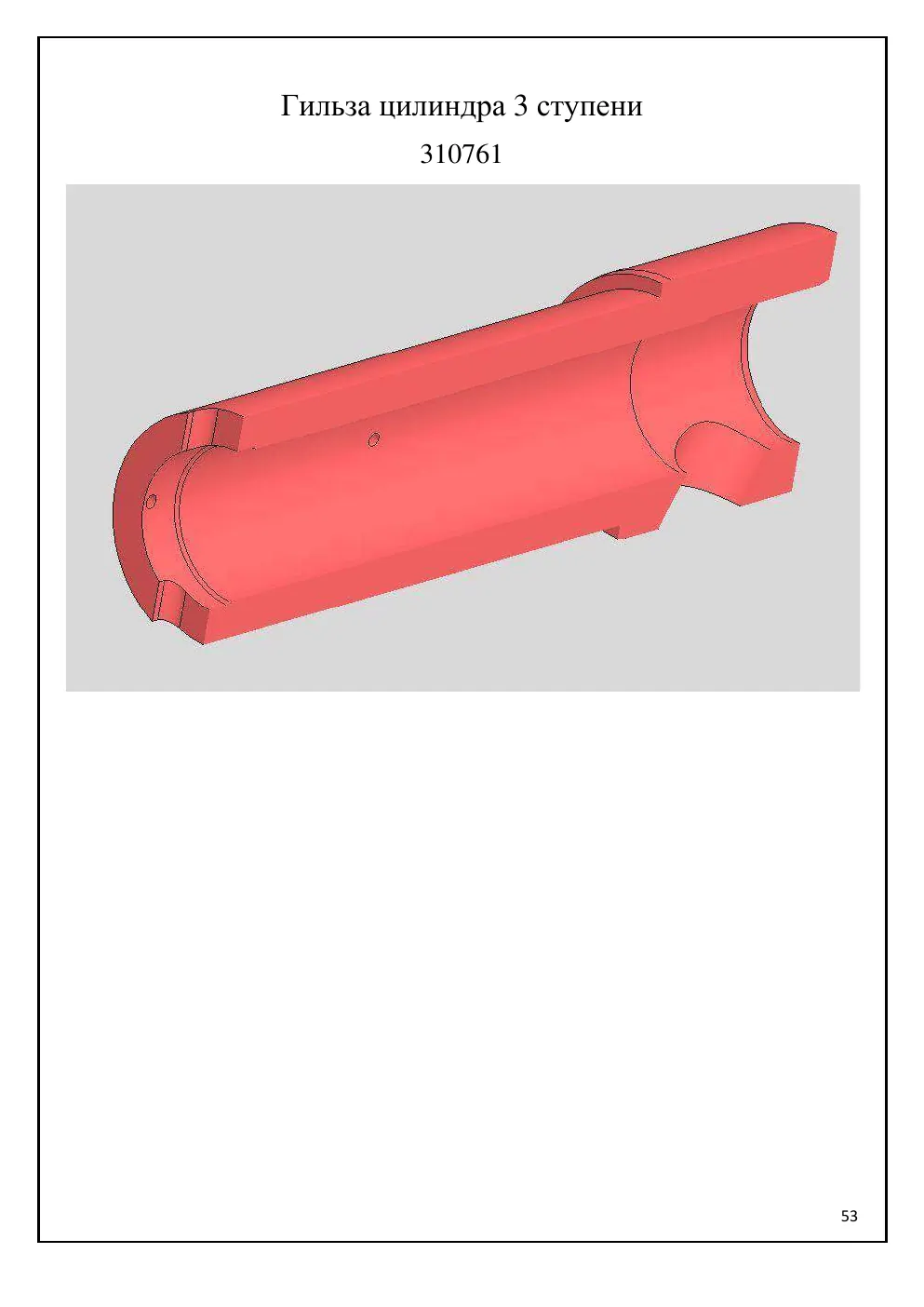

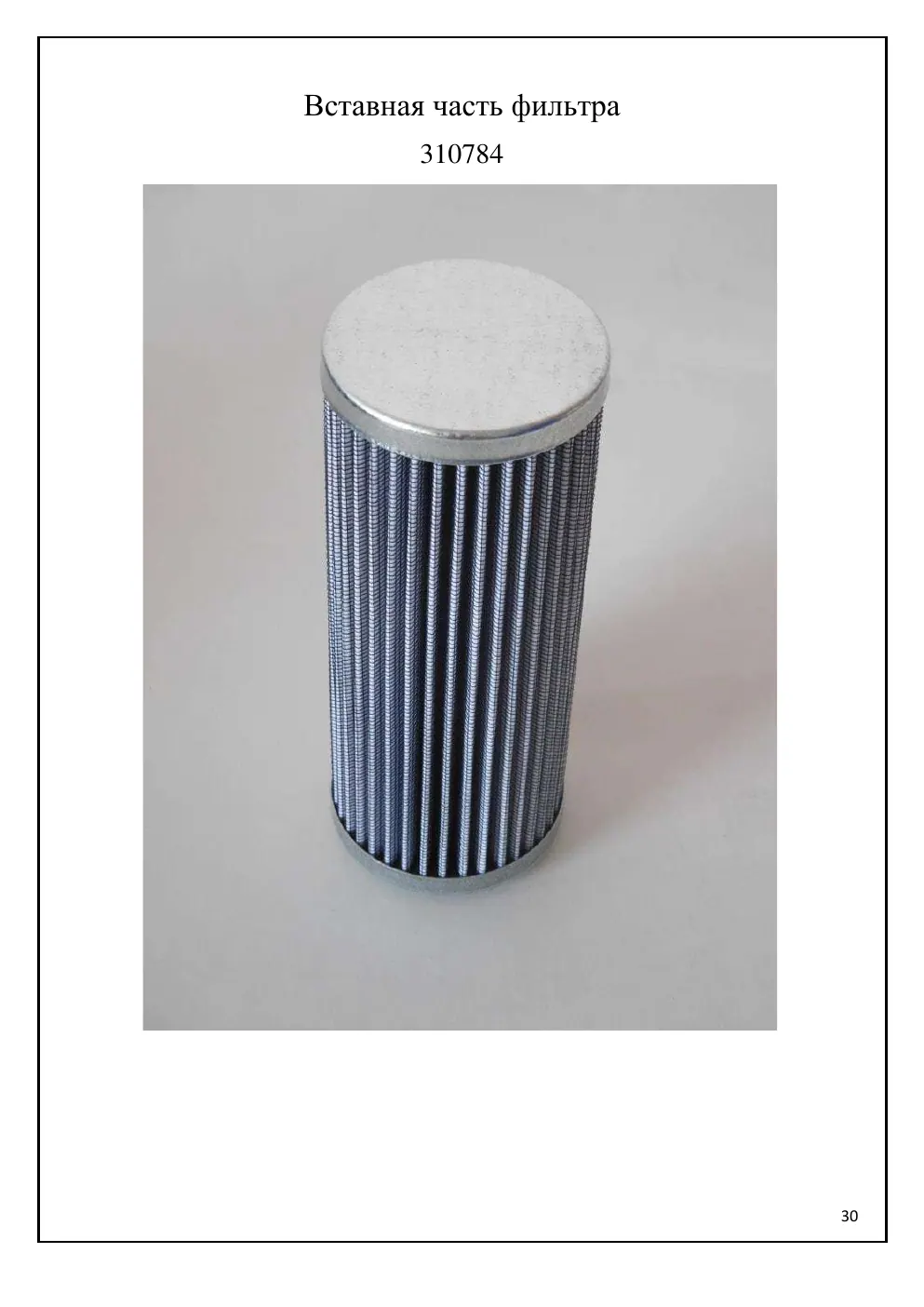

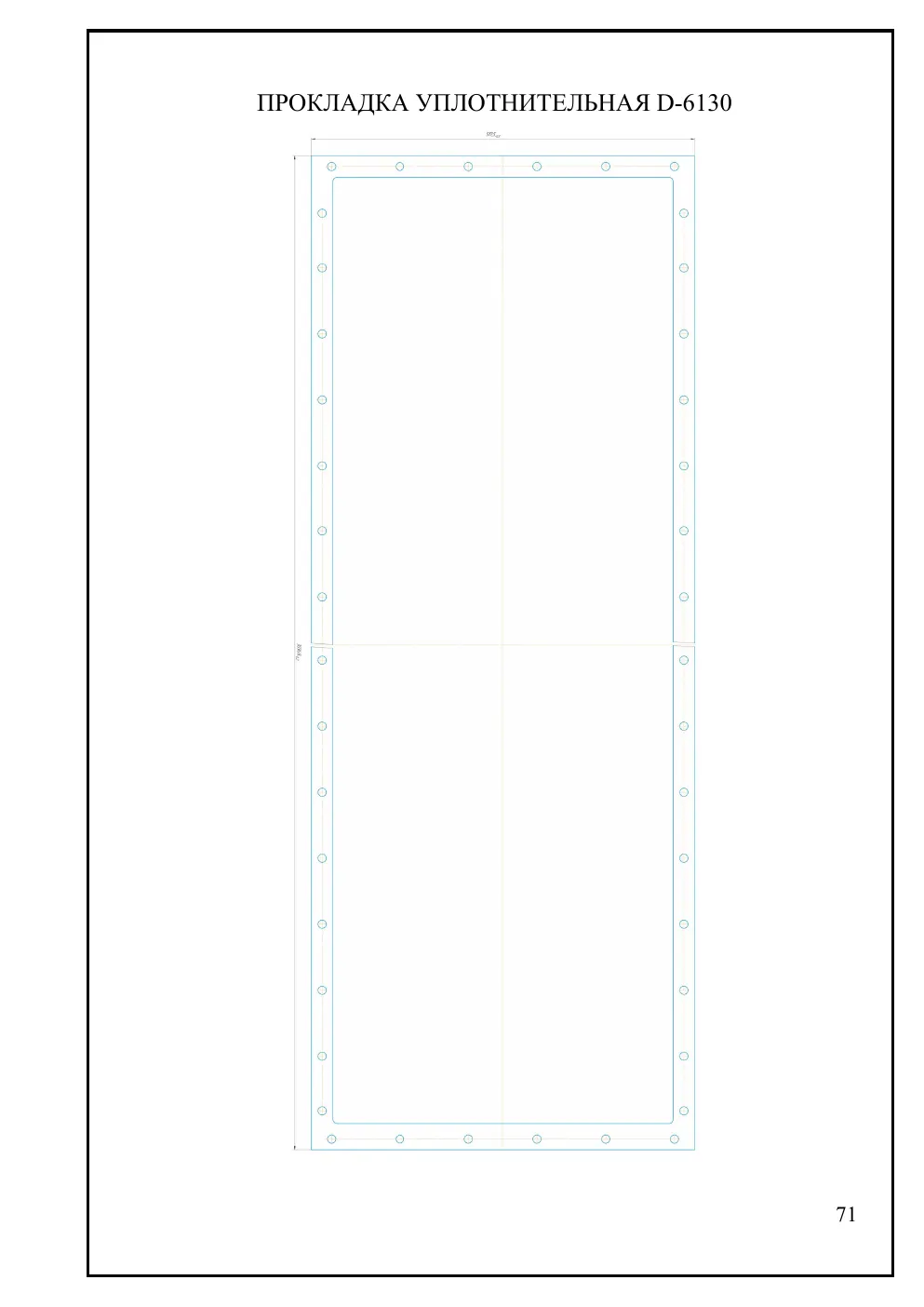

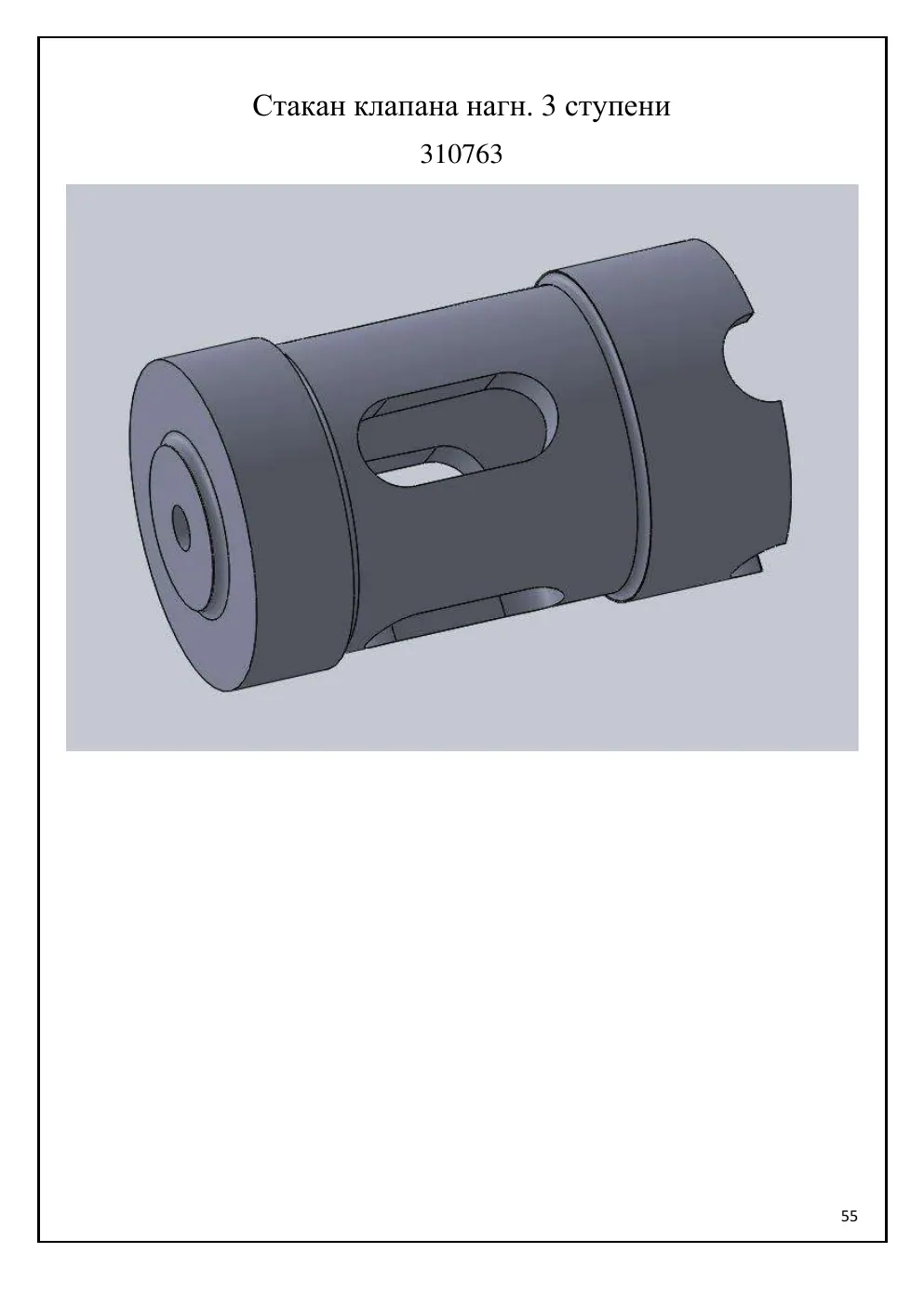

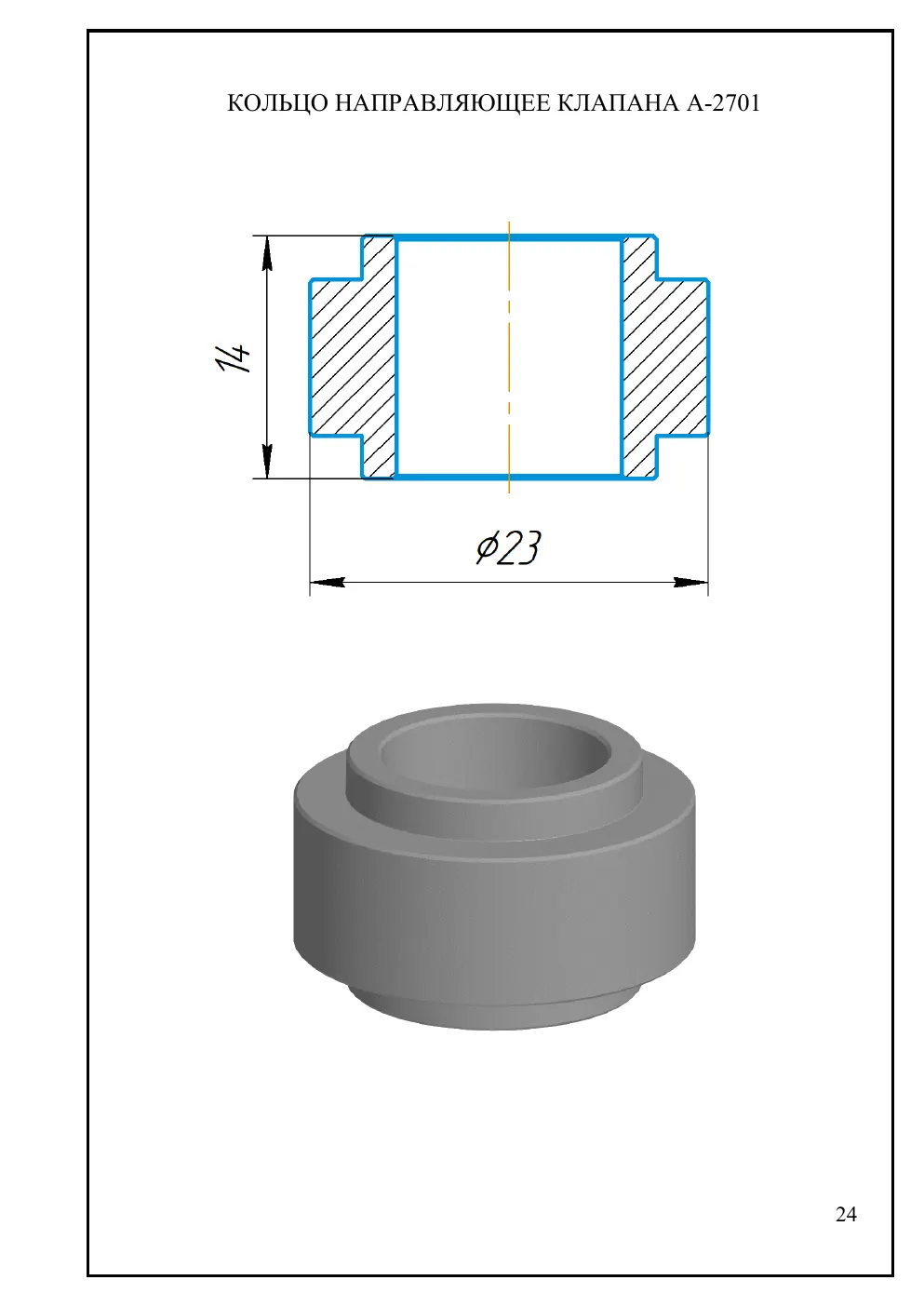

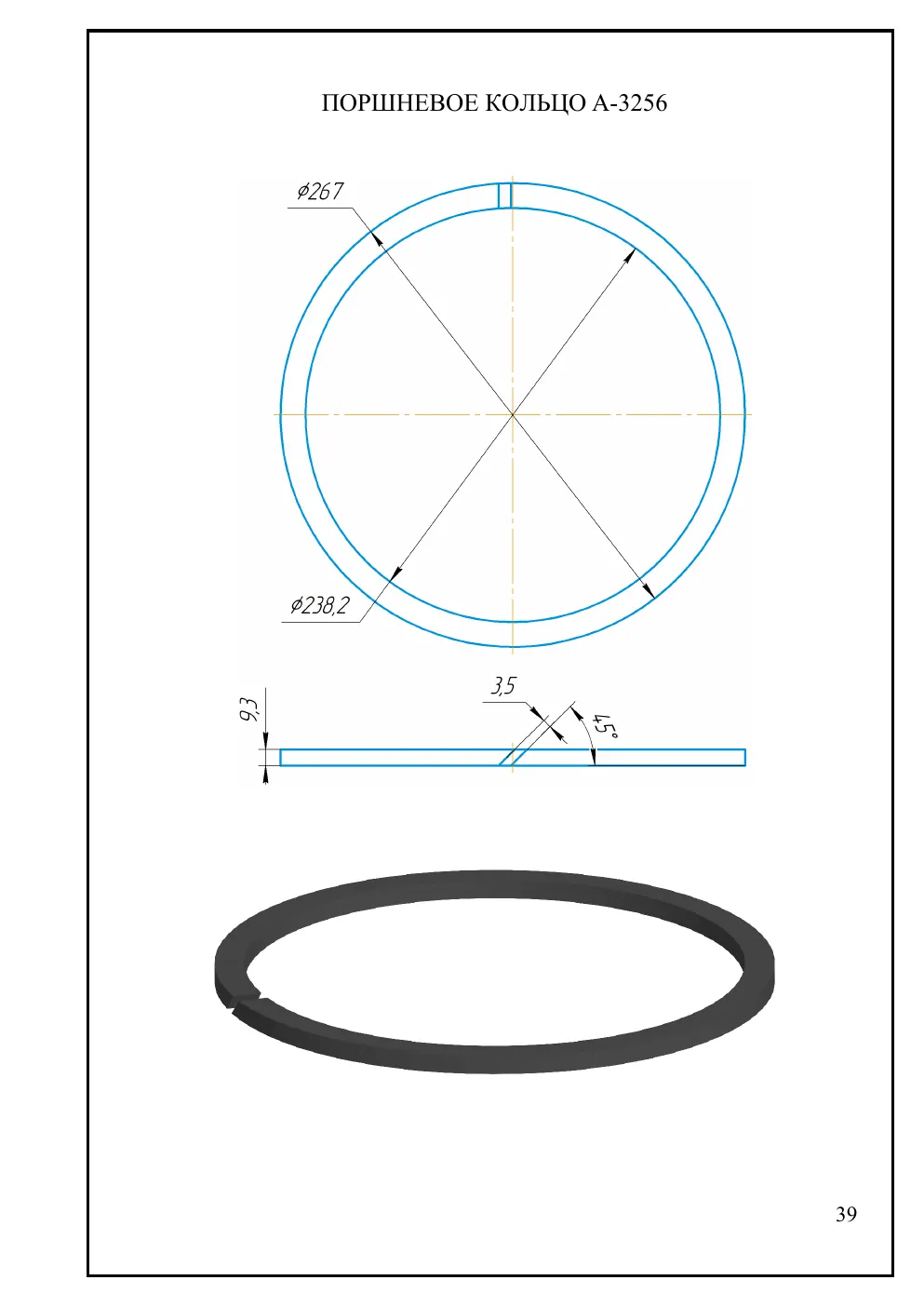

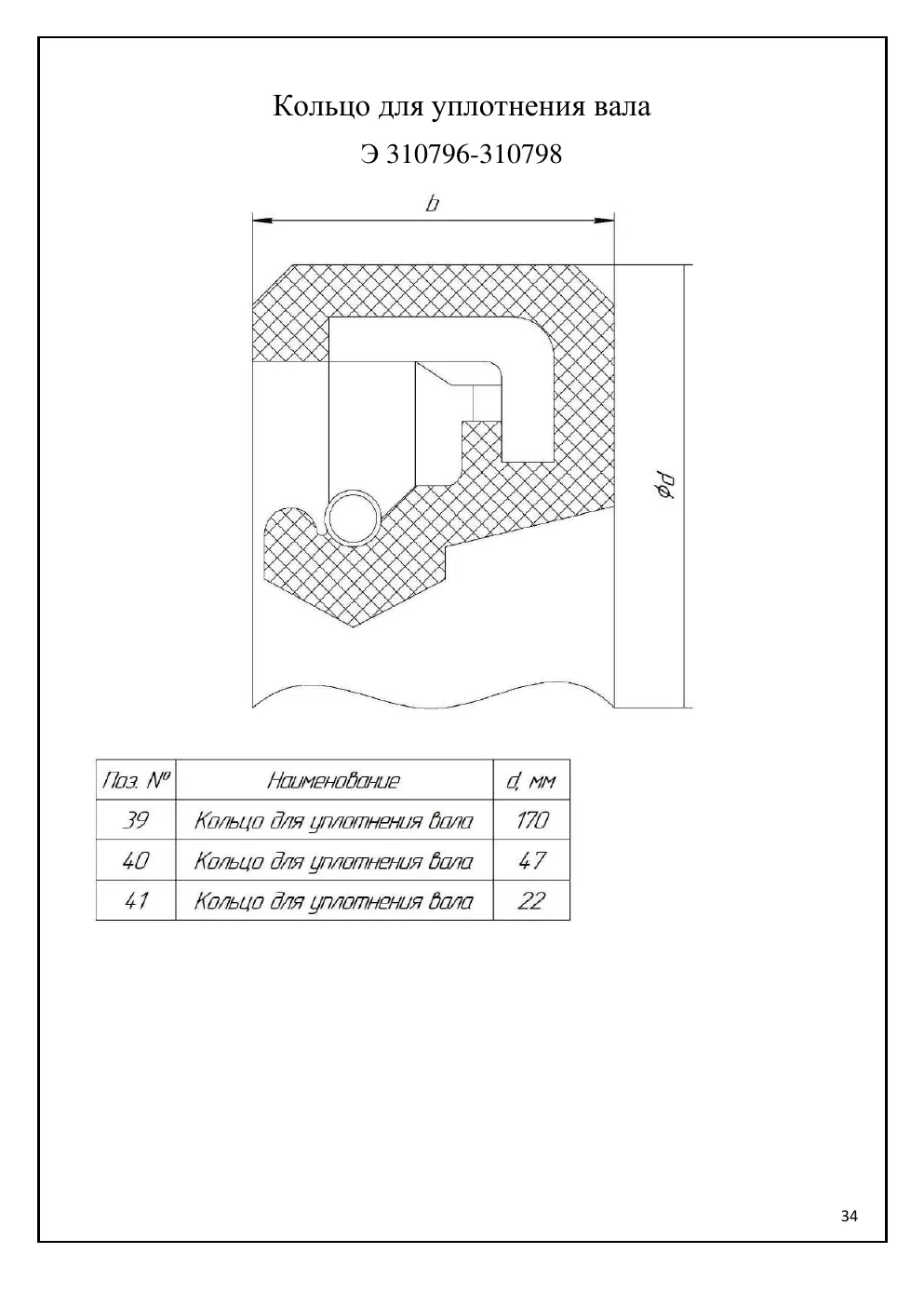

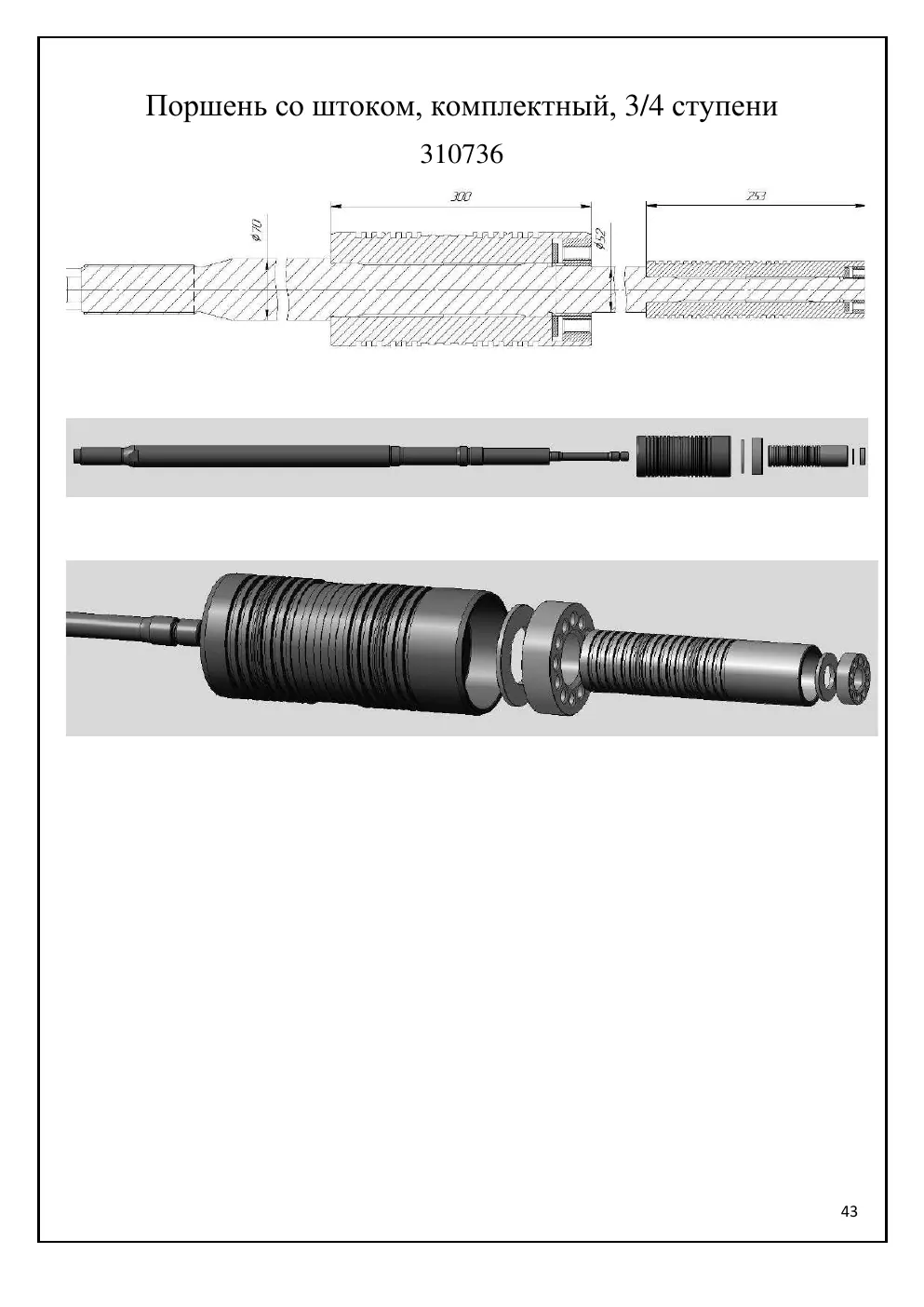

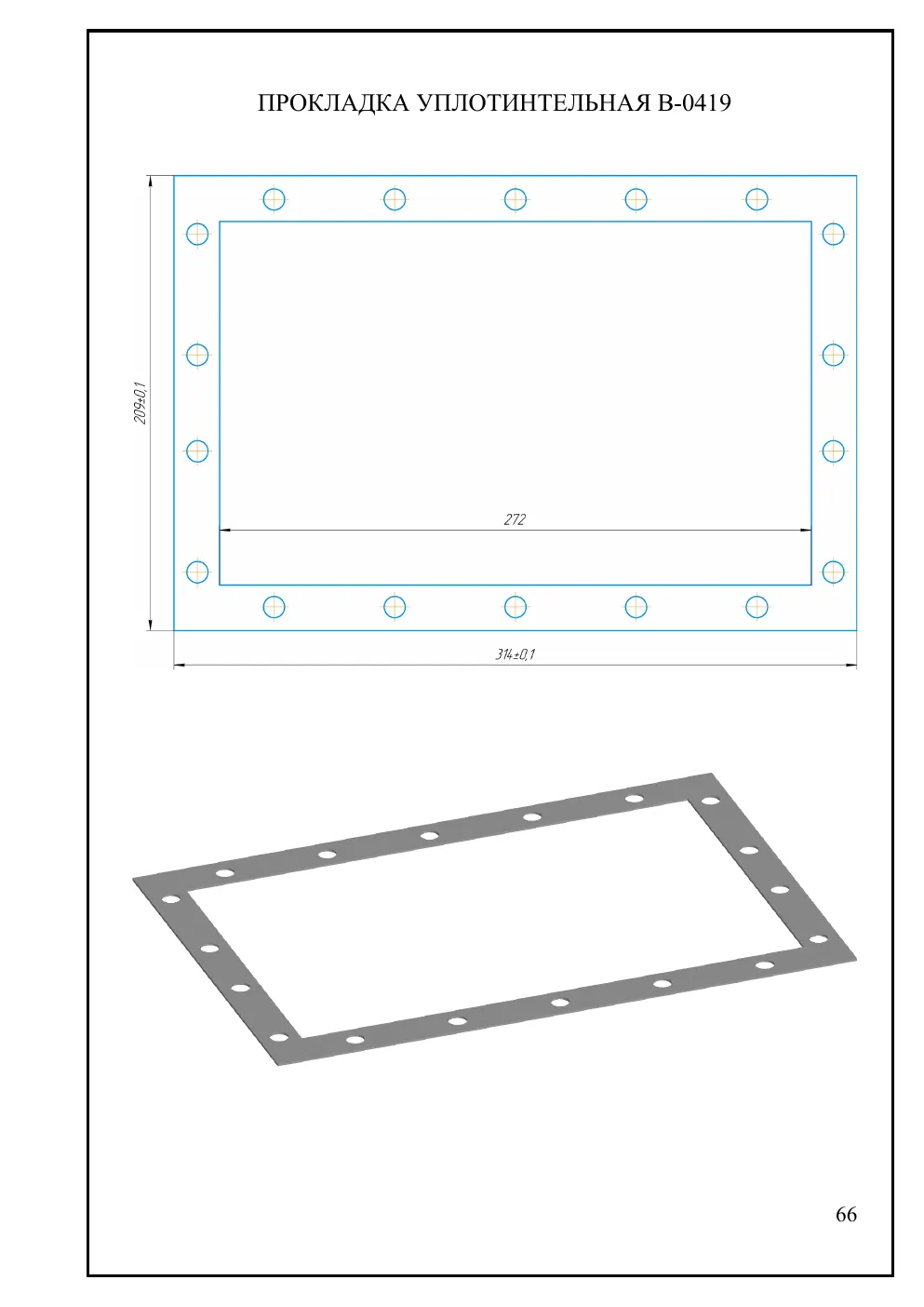

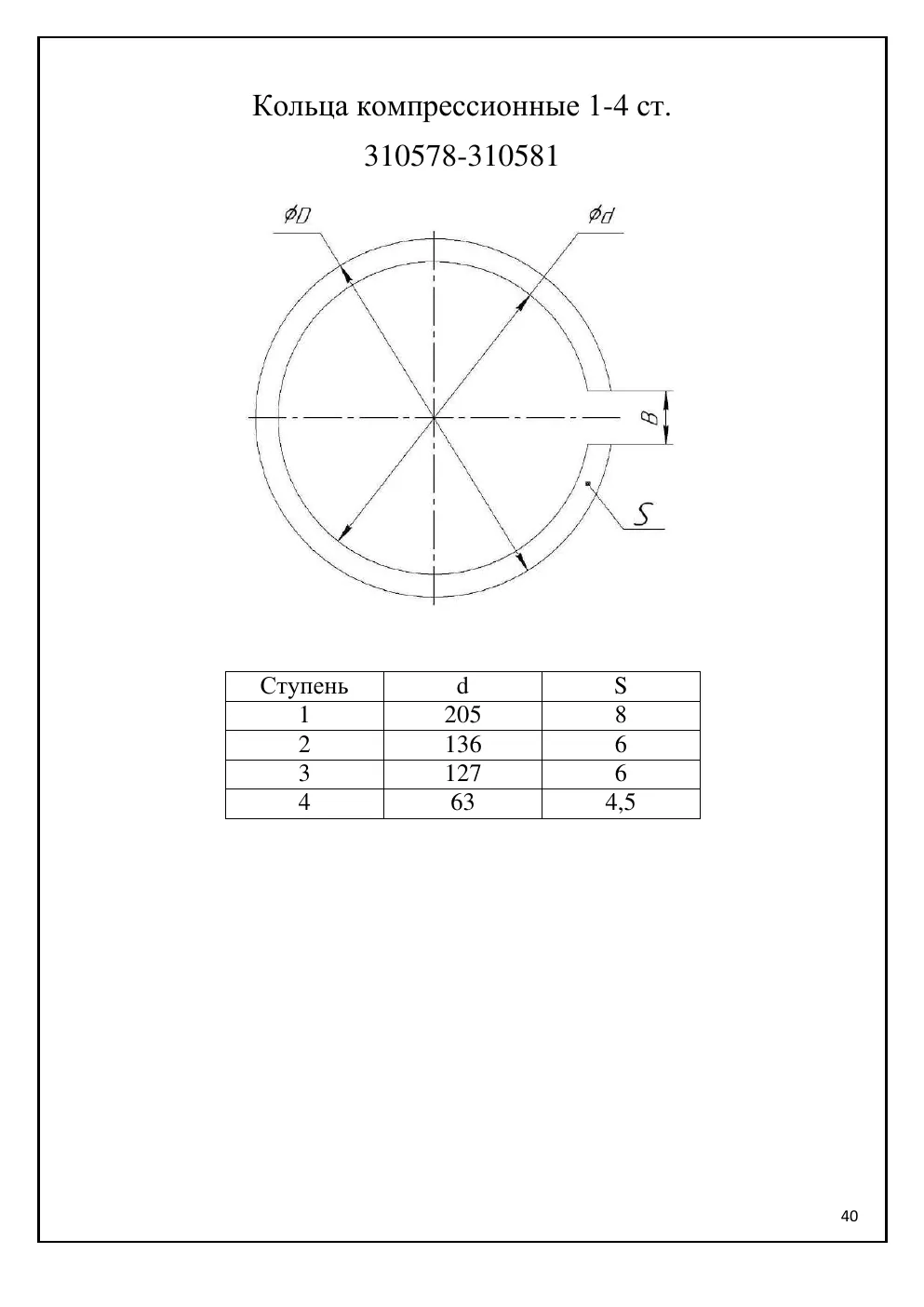

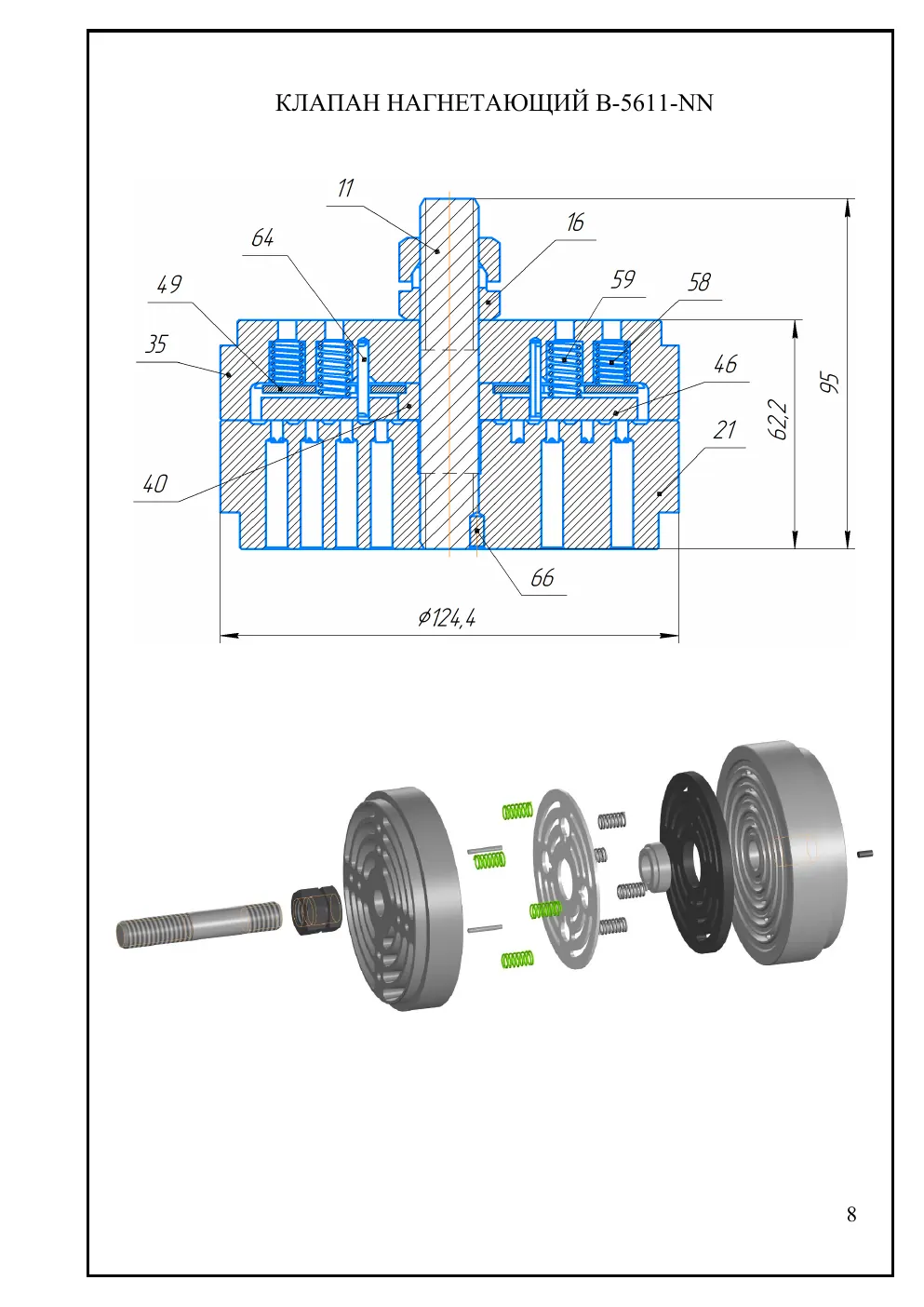

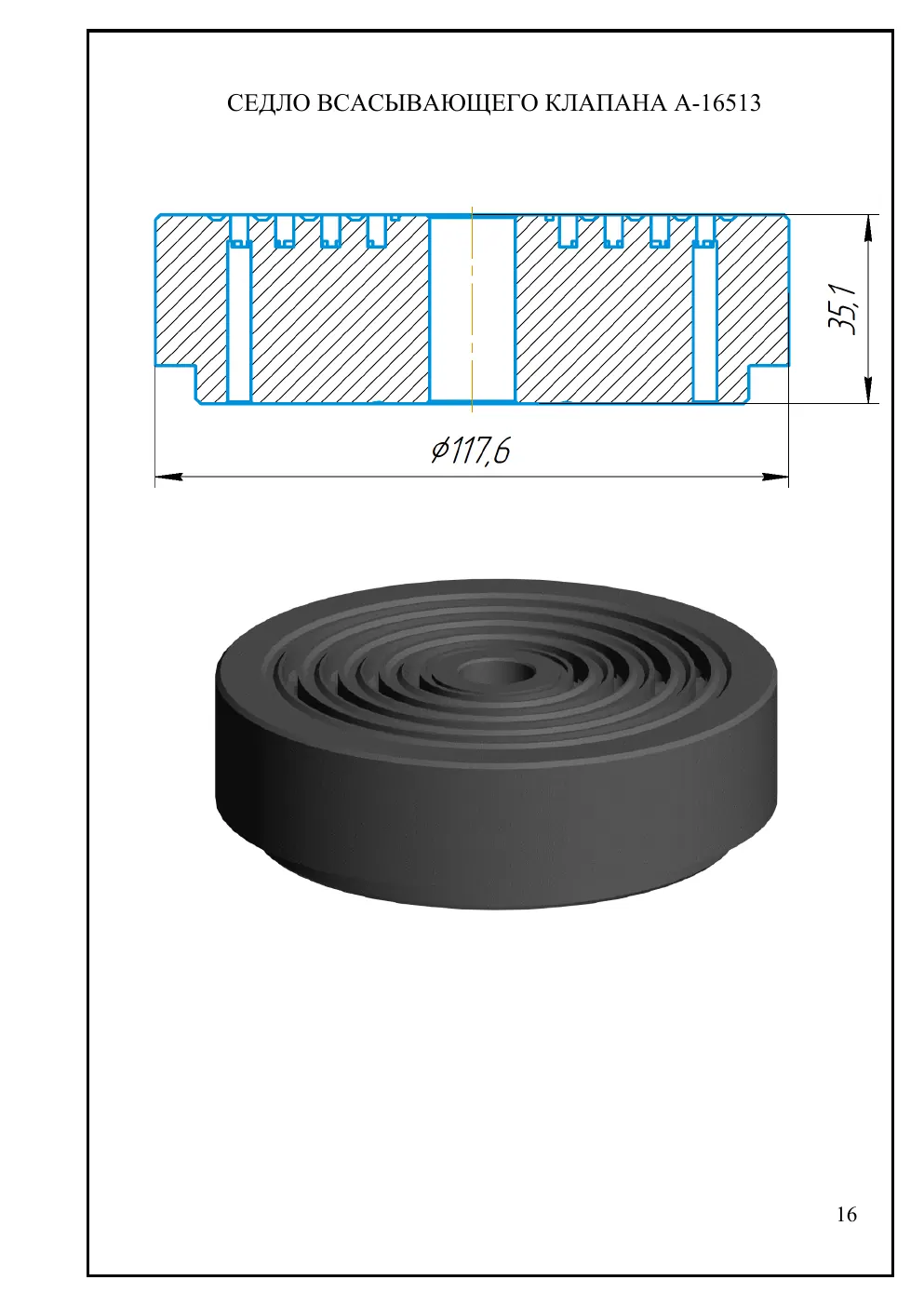

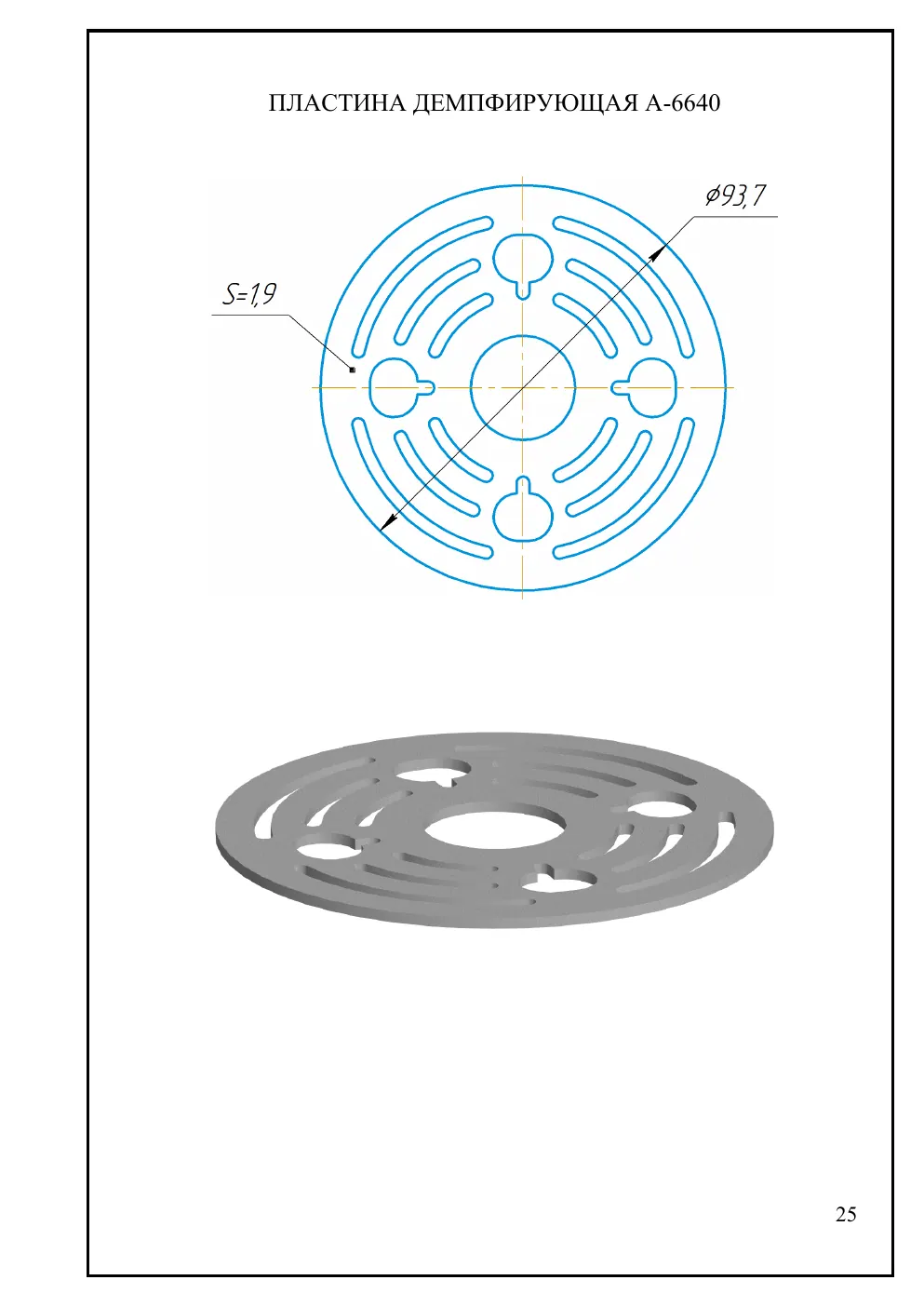

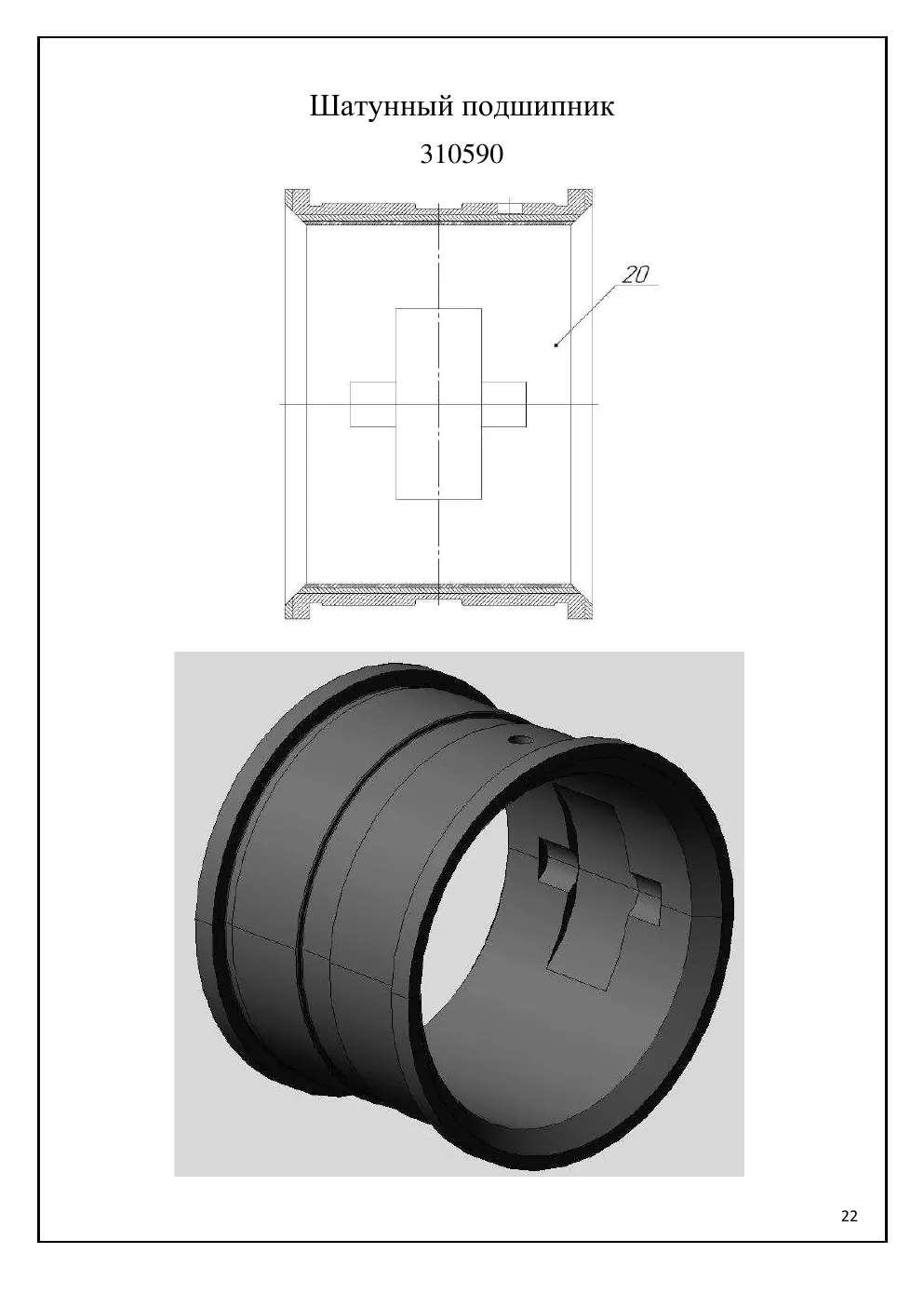

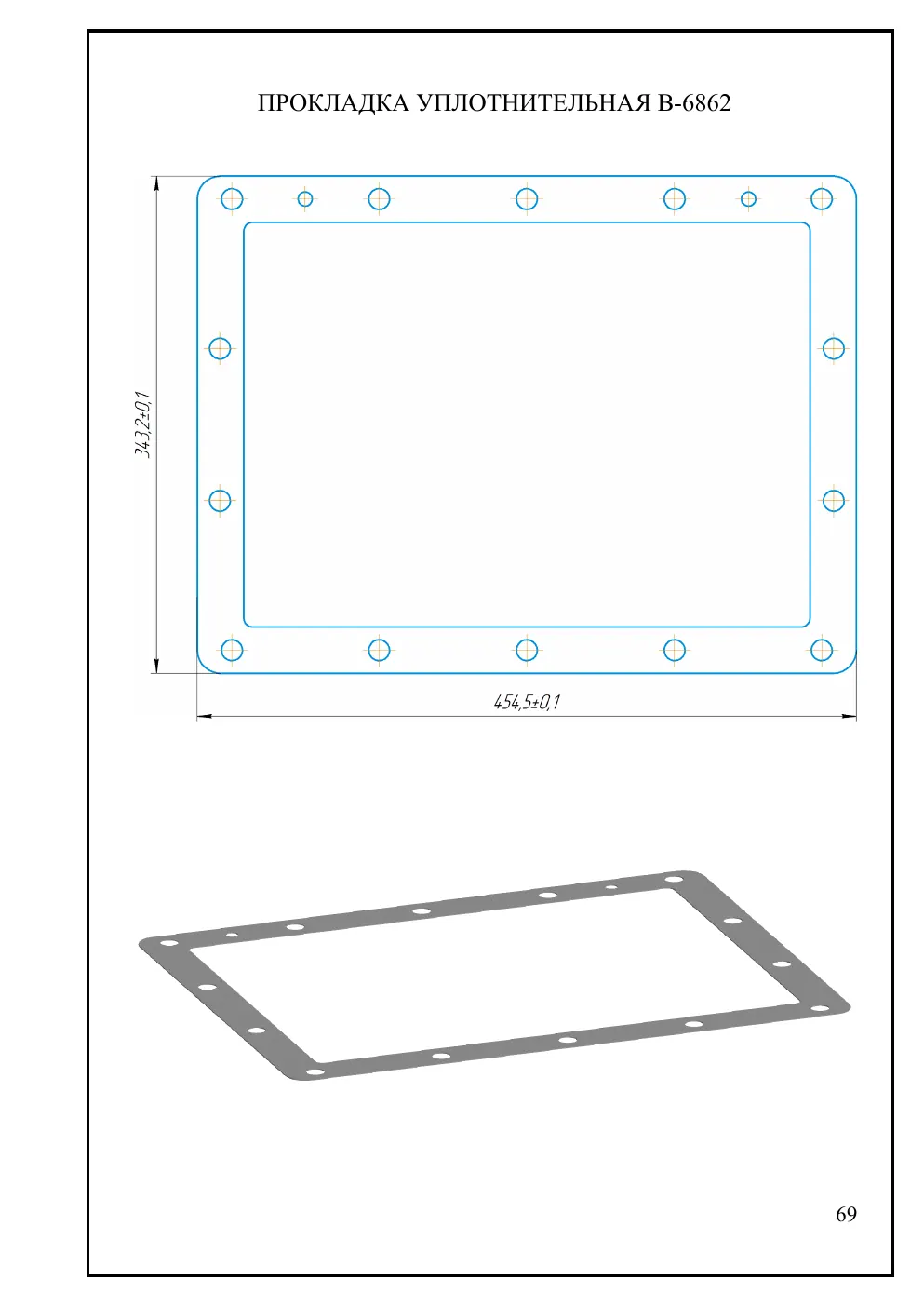

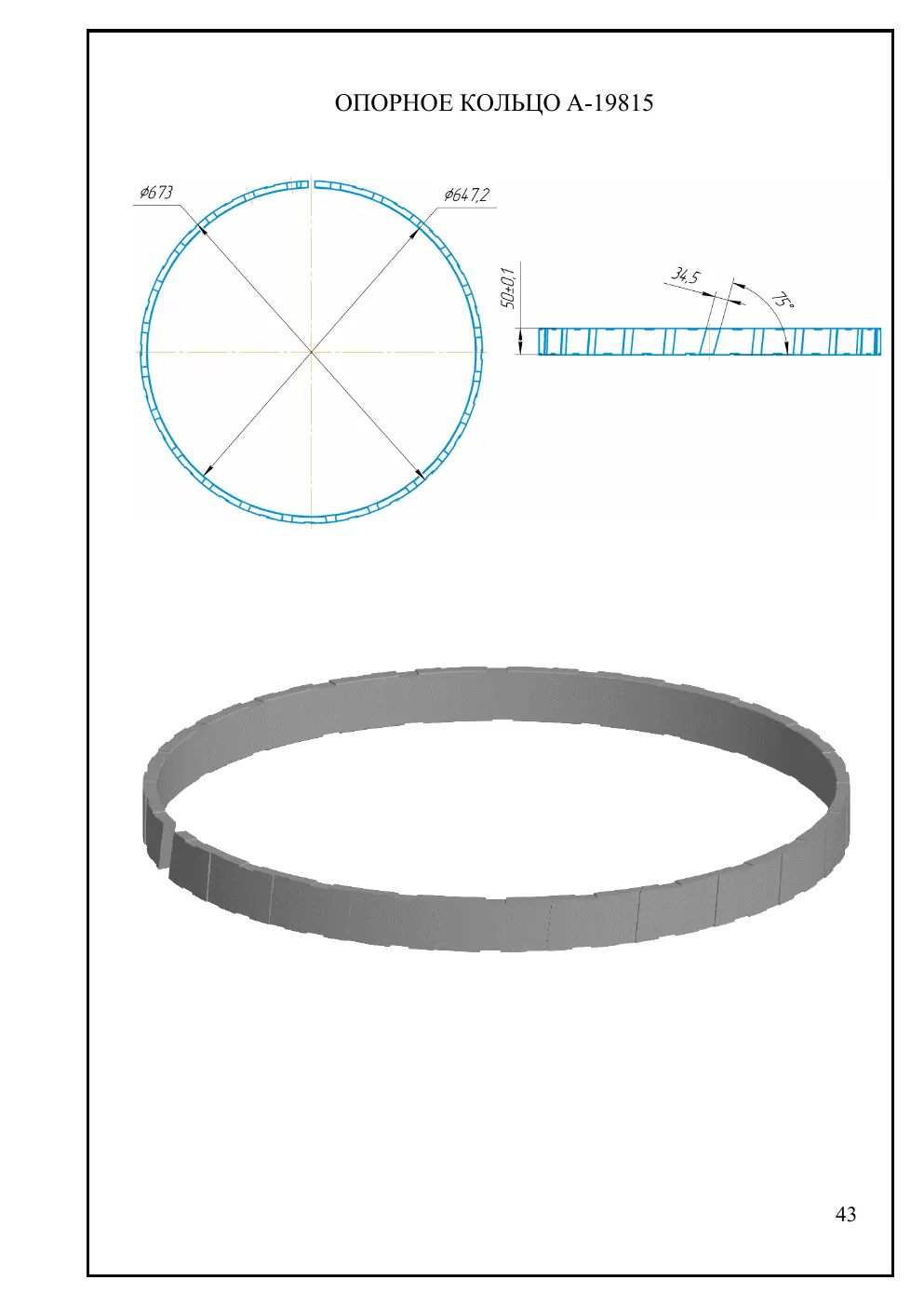

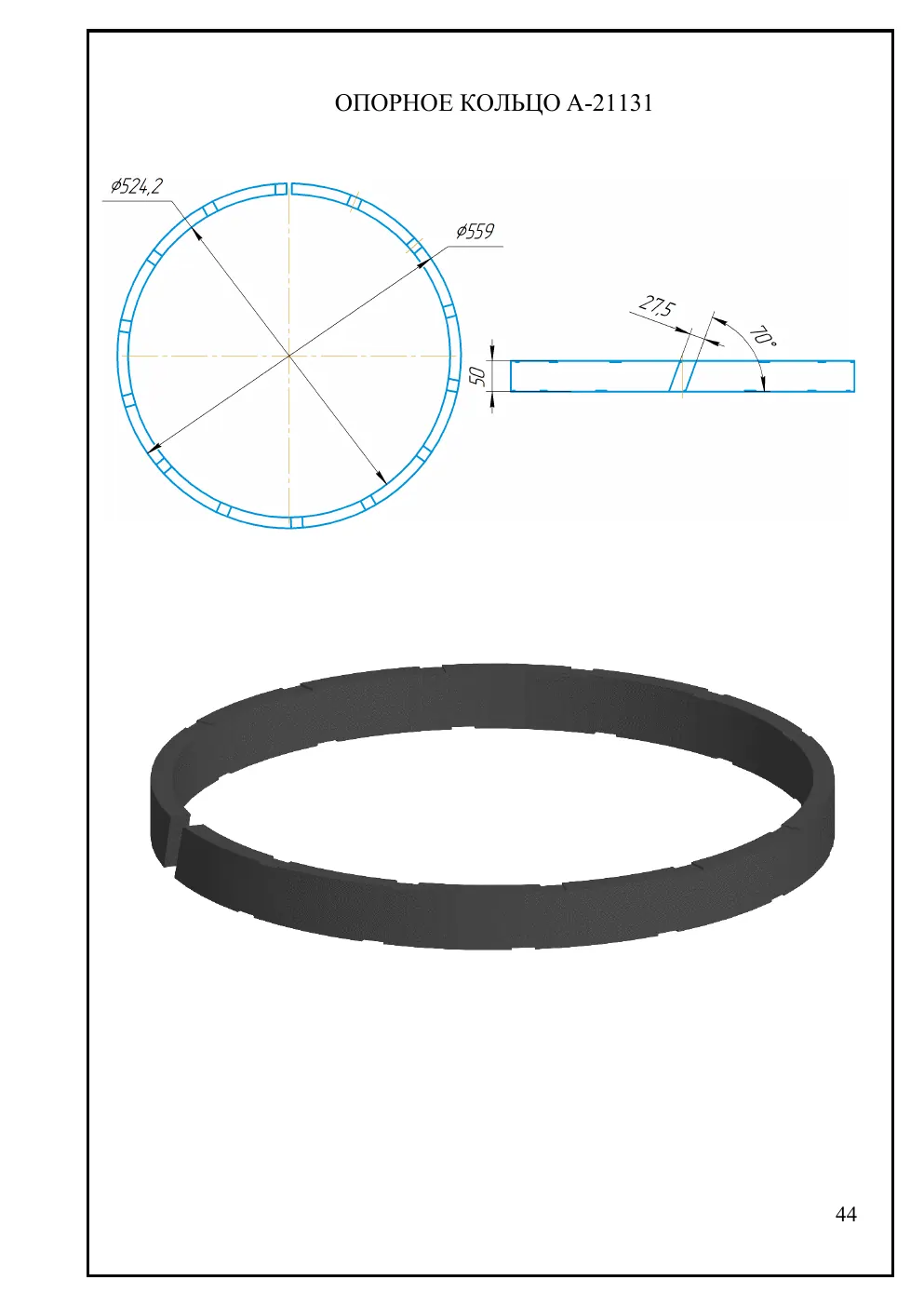

Каталоги деталей и сборочных единиц по обмеренному оборудованию: поршневой компрессор Ariel JGH/E/K/T и компрессорная установка 4HR 3KN-200/210-5-249 WKL (Borsig, ГДР). По ним подбираем оригинальный ЗИП и изготавливаем аналоги по реинжинирингу.
Пришлите чертёж, фото или образец детали
Снимем геометрию, восстановим документацию, подберём материал и покрытие, изготовим и подтвердим контролем.
