Поставка компрессоров

Винтовые компрессоры для холодильной техники и сжатия технологических газов, поршневые и центробежные компрессоры BORSIG ZM, воздуходувные машины. Поставляем агрегаты, запасные части к ним — и ремонтируем те же марки на собственной базе.

Запросить подбор компрессора ЗИП к компрессорам

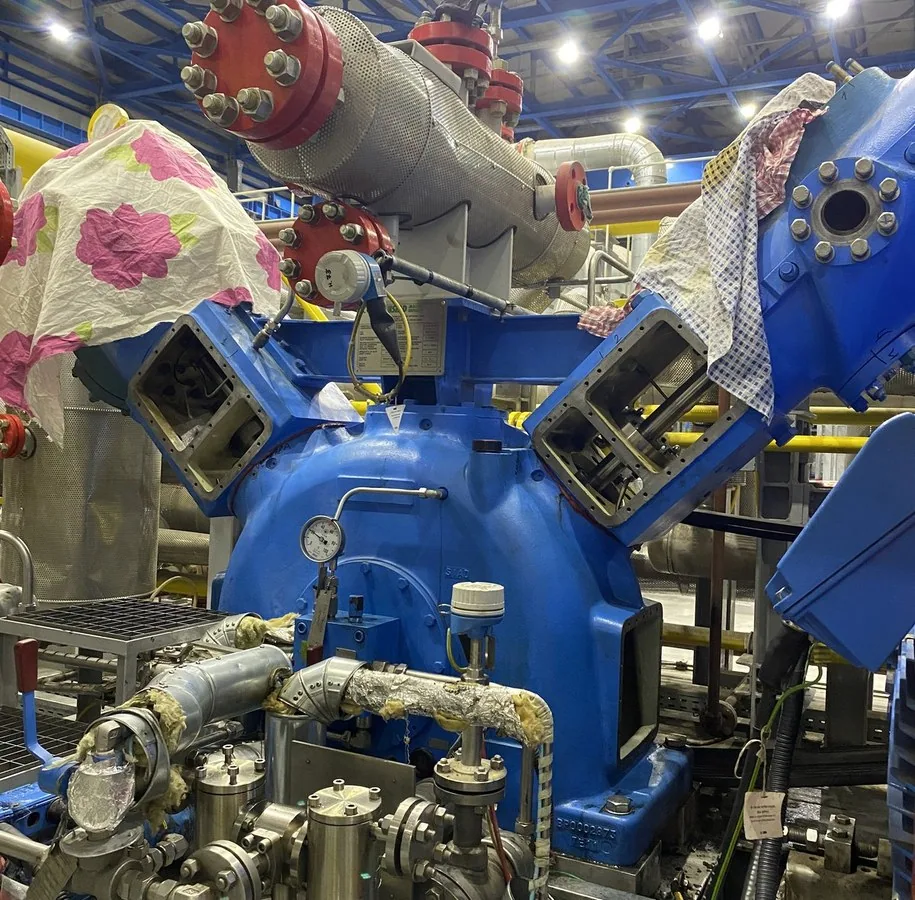

Компрессорная установка на площадке Заказчика
Компрессорная установка на площадке Заказчика
4производителя: Howden, MYCOM, GEA Grasso, BORSIG ZM
31модель винтовых компрессоров Howden XRV и WRV в таблицах
1000 бардавление на выходе газовых поршневых компрессоров BORSIG ZM, до 115 000 м³/ч
12моделей винтовых компрессоров MYCOM серии SCV
Howden · MYCOM · GEA Grasso

Винтовые

К разделу
BORSIG ZM

Газовые поршневые

К разделу
BORSIG ZM

Для газонаполнительных станций

К разделу
BORSIG ZM

Турбокомпрессоры

К разделу
BORSIG ZM

Воздуходувные машины

К разделу
Винтовые компрессоры

Howden, MYCOM SCV, GEA Grasso

Винтовые компрессоры применяются в искусственном охлаждении и сжатии технологических газов. Технология двухвинтовых роторных компрессоров разработана в 1930-е годы компанией SRM совместно с Howden; в 1960-е появился винтовой компрессор с впрыском масла — основа современных маслозаполненных машин для жидкостного и прямого охлаждения и газовой компрессии.

Логотип Винтовые компрессоры Howden

Винтовые компрессоры Howden

Howden Compressors — одна из первых в мире компаний, начавших выпуск винтовых компрессоров (1938). Производство оснащено оборудованием для высокоточной обработки роторов и корпусных деталей. ЭкоСервис поставляет ЗИП к компрессорам Howden и ремонтирует их: кейс — ремонт Howden XRV127 R5.

Howden Compressors выпускает винтовые компрессоры с 1938 года. Маслозаполненные винтовые компрессоры охватывают диапазон теоретической объёмной производительности от 300 до 10 500 м³/ч. Два типа: XRV — на подшипниках качения, корпус простой формы; WRV — на подшипниках скольжения, корпус с двойными стенками.

Компрессоры XRV — для искусственного охлаждения

Объёмная роторная машина с масляным впрыском и управляемой производительностью: сжатие достигается двумя винтовыми роторами на параллельных валах в картере. Роторы трёх диаметров — 127, 163 и 204 мм. Геометрическая степень сжатия от 2,2 до 5,8; исполнения с регулированием Vi от 2,2 до 5 в ручном и автоматическом режиме; подсоединение для цикла «экономайзер»; регулирование производительности золотником с гидроприводом в диапазоне 20–100 %. Более чем 90 % установок не требуют масляного насоса; торцевые крышки дают доступ к вращающимся частям при сервисе. XRV 127 — четыре модификации по передаточному отношению (вращение против часовой стрелки, кроме XRV 127-R1); XRV 163 и XRV 204 — две и четыре модификации (вращение по часовой стрелке).

Спецификация Howden XRV 1274 модификации · рабочий объём, каналы, размеры A–D, масса
Howden XRV 127 — четыре модификации
МодельРабочий объём 50 Гц, м³/ч (cfm)Рабочий объём 60 Гц, м³/ч (cfm)Всасывающий канал Ø, мм (in)Выпускной канал Ø, мм (in)A, мм (ft, in)B, ммC, ммD, ммМасса, кг (lb)
XRV 127-R1293172 cfm352207 cfm1004 in502 in8502′ 9 7⁄16″3901′ 3 3⁄8″2990′ 11 3⁄4″2010′ 75⁄16″250550 lb
XRV 127-R3397234 cfm476280 cfm1004 in502 in9002′ 11 7⁄16″3901′ 3 3⁄8″2090′ 8 1⁄4″2910′ 11 1⁄2″250550 lb
XRV 127-R4489288 cfm586345 cfm1004 in502 in9002′ 11 7⁄16″3901′ 3 3⁄8″2090′ 8 1⁄4″2910′ 11 1⁄2″250550 lb
XRV 127-R5576340 cfm-- cfm1004 in502 in9002′ 11 7⁄16″3901′ 3 3⁄8″2090′ 8 1⁄4″2910′ 11 1⁄2″250550 lb
* Рабочий объём при 50 и 60 Гц. Размеры — в мм, в скобках — футы и дюймы по спецификации производителя.
Спецификация Howden XRV 163 и XRV 2046 моделей
Howden XRV 163 и XRV 204
МодельРабочий объём 50 Гц, м³/ч (cfm)Рабочий объём 60 Гц, м³/ч (cfm)Всасывающий канал Ø, мм (in)Выпускной канал Ø, мм (in)A, мм (ft, in)B, ммC, ммD, ммМасса, кг (lb)
XRV 163/1.65593350 cfm712420 cfm1256 in763 in10703′ 6 1⁄8″4301′ 5″2000′ 7 7⁄8″2500′ 9 7⁄8″364802 lb
XRV 163/1.93710418 cfm852500 cfm1256 in763 in11163′ 8″4301′ 5″2000′ 7 7⁄8″2500′ 9 7⁄8″388855 lb
XRV 204/1.10812478 cfm974573 cfm1506 in1004 in11783′ 10 3⁄8″5161′ 8 3⁄8″2400′ 9 1⁄2″3050′ 12″6361400 lb
XRV 204/1.451070630 cfm1284756 cfm1506 in1004 in12494′ 1 1⁄8″5161′ 8 3⁄8″2400′ 9 1⁄2″3050′ 12″6601454 lb
XRV 204/1.651219717 cfm1463860 cfm1506 in1004 in12554′ 1 1⁄2″5161′ 8 3⁄8″2400′ 9 1⁄2″3050′ 12″6901520 lb
XRV 204/1.931348793 cfm1618952 cfm1506 in1004 in13124′ 3 5⁄8″5161′ 8 3⁄8″2400′ 9 1⁄2″3050′ 12″7361621 lb
* Рабочий объём при 50 и 60 Гц. Размеры — в мм, в скобках — футы и дюймы по спецификации производителя.

Компрессоры WRV — технологические

Четыре базовых типоразмера, для каждого — от 2 до 6 вариантов соотношения длины и диаметра; все с вращением по часовой стрелке. Конструкция с двойными стенками и подшипники скольжения из баббита с герметичным уплотнением вала — для сжатия технологического газа и искусственного охлаждения, в том числе при высоком давлении; материал корпуса под требования проекта (например, API 619). Vi от 2,1 до 5,8; золотниковое регулирование производительности — в стандартной комплектации. Установлено более 25 000 компрессоров WRV.

  • Вариант M«Mirror» — реверсивное вращение, симметричный приводной электродвигатель, двухступенчатая конструкция
  • Вариант H«Higher pressure» — высокое давление нагнетания
  • Вариант X«eXtra high» — сверхвысокое расположение нагнетательного патрубка
  • Вариант T«Tilting pad» — гидродинамические подшипники, например для API 619
  • Вариант S«Steel casings» — стальной корпус для высокого давления и специальных требований
  • Вариант N«Nodular cast iron» — корпус из чугуна с шаровидным графитом
Спецификация Howden WRV21 модель: WRV 163 … WRV 510
Howden WRV — спецификация
МодельРабочий объём 50 Гц, м³/ч (cfm)Рабочий объём 60 Гц, м³/ч (cfm)Всасывающий канал Ø, мм (in)Выпускной канал Ø, мм (in)A, мм (ft, in)B, ммC, ммD, ммМасса, кг (lb)
WRV 163/1.45550325 cfm660390 cfm1255 in753 in10633′ 5 7⁄8″4901′ 7 1⁄4″2480′ 9 3⁄4″2500′ 9 7⁄8″4701036 lb
WRV 163/1.80680400 cfm820480 cfm1255 in753 in11203′ 8 1⁄4″4901′ 7 1⁄4″2480′ 9 3⁄4″2500′ 9 7⁄8″4951091 lb
WRV 204/1.10815480 cfm975575 cfm1506 in1004 in12013′ 11 1⁄4″6402′ 1 1⁄8″3100′ 12 1⁄4″3150′ 12 3⁄8″7601675 lb
WRV 204/1.451095645 cfm1315775 cfm2008 in1255 in12734′ 2 1⁄8″6402′ 1 1⁄8″3100′ 12 1⁄4″3150′ 12 3⁄8″8501874 lb
WRV 204/1.651220720 cfm1465860 cfm2008 in1255 in13144′ 3 3⁄4″6402′ 1 1⁄8″3100′ 12 1⁄4″3150′ 12 3⁄8″8871955 lb
WRV 204/1.931340790 cfm1610950 cfm2008 in1255 in13704′ 6″6402′ 1 1⁄8″3100′ 12 1⁄4″3150′ 12 3⁄8″9252039 lb
WRVi 255/1.101590935 cfm19051120 cfm2008 in1506 in14934′ 10 3⁄4″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄8″12002645 lb
WRVi 255/1.3017551035 cfm21051240 cfm2008 in1506 in15445′ 0 3⁄4″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄4″12702799 lb
WRVi 255/1.4521501270 cfm25801520 cfm25510 in2008 in15835′ 2 1⁄4″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄4″13252921 lb
WRVi 255/1.6523951410 cfm28701690 cfm25510 in2008 in16335′ 4 1⁄4″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄4″14223134 lb
WRVi 255/1.9326301550 cfm31551855 cfm25510 in2008 in17055′ 7″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄4″15403395 lb
WRV 255/2.2031901880 cfm38302255 cfm25510 in2008 in18155′ 11 1⁄2″6922′ 3 1⁄4″3491′ 1 3⁄4″3621′ 2 1⁄4″16503638 lb
WRVi 321/1.3238302255 cfm45952705 cfm25510 in2008 in20056′ 7″9403′ 1″4711′ 6 1⁄2″5001′ 7 5⁄8″29256447 lb
WRVi 321/1.6547902820 cfm57453380 cfm30012 in25510 in21106′ 11″9403′ 1″4711′ 6 1⁄2″5001′ 7 5⁄8″31506943 lb
WRVi 321/1.9352603095 cfm63103715 cfm30012 in25510 in22007′ 2 1⁄2″9403′ 1″4711′ 6 1⁄2″5001′ 7 5⁄8″32607186 lb
WRV 321/2.2063853760 cfm76604510 cfm35014 in30012 in23457′ 8 3⁄8″9403′ 1″4711′ 6 1⁄2″5001′ 7 5⁄8″35007715 lb
WRVi 365/16567713985 cfm80124716 cfm35014 in30012 in24187′ 11 1⁄4″11253′ 8 1⁄2″5651′ 10 1⁄4″5901′ 11 1⁄4″550012125 lb
WRVi 365/19379204662 cfm93725516 cfm35014 in30012 in25208′ 3 1⁄4″11253′ 8 1⁄2″5651′ 10 1⁄4″5901′ 11 1⁄4″610013450 lb
WRV 510/1.3276604510 cfm91905410 cfm35014 in25510 in29209′ 7″15605′ 1 3⁄8″7502′ 5 1⁄2″7502′ 5 1⁄2″1080023806 lb
WRV 510/1.6595755640 cfm114906760 cfm40016 in30012 in309010′ 1 5⁄8″15605′ 1 3⁄8″7502′ 5 1⁄2″7502′ 5 1⁄2″1150025349 lb
WRV 510/1.93105106190 cfm126157425 cfm40016 in30012 in323310′ 7 1⁄4″15605′ 1 3⁄8″7502′ 5 1⁄2″7502′ 5 1⁄2″1180026010 lb
* Рабочий объём при 50 и 60 Гц. Размеры — в мм, в скобках — футы и дюймы по спецификации производителя.

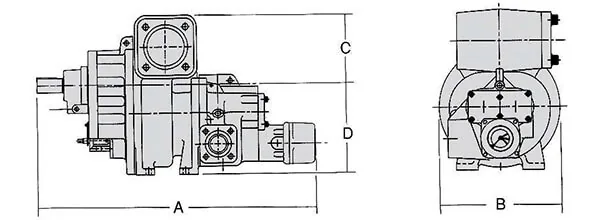

Компрессоры XRV 127/1.65 · фото производителя

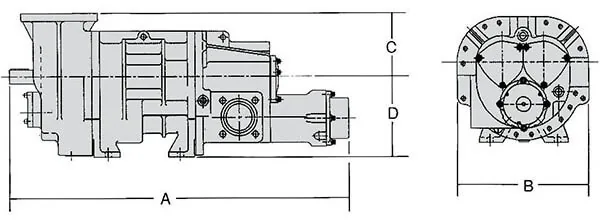

Компрессоры XRV 163 и XRV 204 · фото производителя

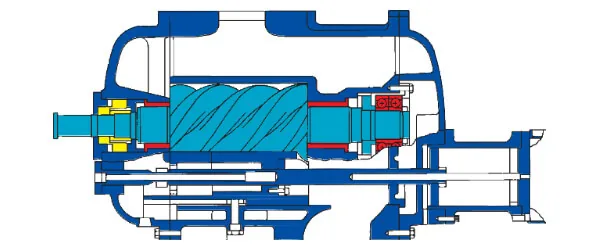

Компрессор WRV, разрез · фото производителя

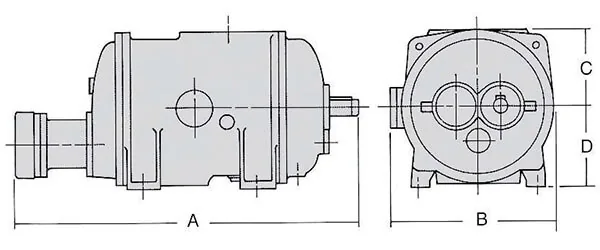

Компрессор WRV · фото производителя

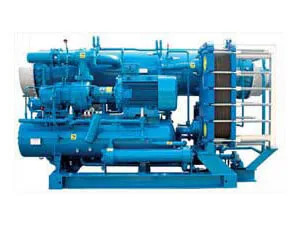

XRV: судовой морозильный аппарат · фото производителя

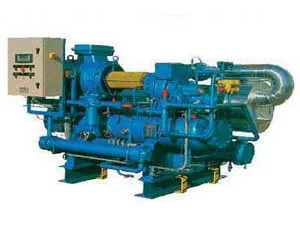

XRV: гликолевая холодильная установка · фото производителя

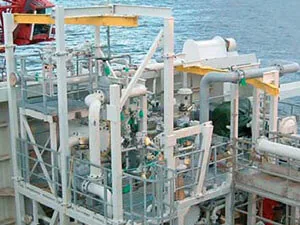

WRV: контроль выброса летучих органических соединений · фото производителя

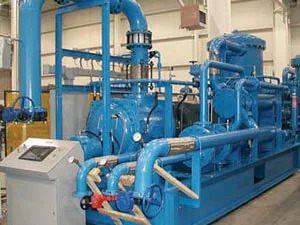

WRV: гелиевая система охлаждения · фото производителя
Логотип Винтовые компрессоры MYCOM серии SCV

Винтовые компрессоры MYCOM серии SCV

Винтовые компрессоры и компрессорные агрегаты MYCOM — для систем холодоснабжения и сжатия технологических газов на промышленных предприятиях.

Винтовые компрессоры MYCOM — для компримирования любых типов хладагентов и газов, включая взрывоопасные. Серия SCV с изменяемой степенью сжатия (Vi) охватывает широкий диапазон температур и мощностей и обеспечивает оптимальное соотношение производительности и потребляемой мощности. Расчётный ресурс — не менее 20 лет.

Холодопроизводительность и мощность на валу, серия SCVаммиак, температура конденсации +35 °C, 2950 об/мин (50 Гц); 12 моделей, с экономайзером и без

Модель c экономайзером

Модель c экономайзером
МодельTо = -40 °CTо = -30 °CTо = -20 °C
Qо, кВтN, кВтQо, кВтN, кВтQо, кВтN, кВт
160 S75531265919668
160 M93651577324484
160 L1127718887293100
200 S149102249115388132
200 M188126314142489163
200 L228151379170589195
250 S301194498219771252
250 M379244625274967315
250 L4532907463271154376
320 S61139110064391554505
320 M76048612505471934629
320 L90958214966552313754

Модель без экономайзера

Модель без экономайзера
МодельTо = -15 °CTо = -10 °CTо = -5 °C
Qо, кВтN, кВтQо, кВтN, кВтQо, кВтN, кВт
160 S217682687133073
160 M271833358841389
160 L32599402104495106
200 S429131530138652141
200 M542161669170824173
200 L654193808203995207
250 S85224810512611294266
250 M107031213203271626334
250 L127937215773911942399
320 S171449821135232602534
320 M213962226376533247666
320 L256374531607833891799
Стандартные компрессорные агрегаты SCVгабариты, масса, заправка маслом
Стандартные винтовые компрессорные агрегаты MYCOM серии SCV
Компрессорный агрегат (стандарт)Длина L, ммШирина W, ммВысота H, ммМасса, кгЗаправка маслом, л
160 VS3100130021003200200
160 VM3100130021003300200
160 VL3100130021003400200
200 VS3300160024003800280
200 VM3300160024003900280
200 VL3300160024004000280
250 VS3700190030005700350
250 VM3700190030006000350
250 VL3700190030006300350
320 VS63003300410015000450
320 VM63003300410015500450
320 VL63003300410016000450

Масляные насосы MYCOM серии MP

Шестерёнчатые насосы для винтовых компрессоров MYCOM: ротор с четырьмя лопастями и ротор с шестью лопастями специально разработанного профиля; большее рабочее смещение при меньших размерах, широкий выбор оборотов; двойная спираль ротора исключает осевую тягу — меньше износ подшипников; торцевые уплотнения из карбида кремния. Поставка запасных частей к компрессорам и узлам MYCOM — в референс-листе поставок (кольца MYCOM).

Компрессор MYCOM SCV · фото производителя

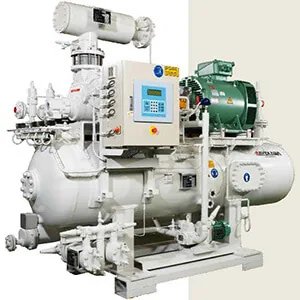

Компрессорный агрегат MYCOM · фото производителя
Винтовой блок MYCOM · фото производителя

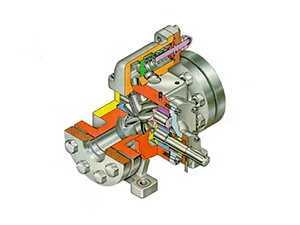

Масляный насос MYCOM MP · фото производителя
Логотип Винтовые компрессоры GEA Grasso

Винтовые компрессоры GEA Grasso

GEA Grasso — один из основных мировых производителей винтовых компрессоров под маркой GEA, вобравший в себя Kühlautomat.

Компрессоры VEB Kühlautomat (ГДР) зарекомендовали себя как надёжные: машины начала 80-х годов до сих пор перекачивают хладагент и различные газы. Винтовые компрессоры GEA Grasso — развитие традиционного Kühlautomat: для повышения давления газов и паров, в том числе в холодильной технике — пропан, CO₂, аммиак, традиционные хладагенты. Запатентованный профиль винтов, плавное регулирование производительности и автоматическое регулирование геометрической степени сжатия — высокая энергетическая эффективность при меняющихся рабочих условиях; низкие вибрационные и акустические нагрузки.

ЭкоСервис по GEA Grasso и Kühlautomat: обслуживание по моточасам, ремонт и диагностика винтовых блоков GEA Grasso серий SH / MC / LT, компрессорных агрегатов Kühlautomat FMS3-900, FMS3-2500, F2MS3-2500; запасные части для обслуживания компрессоров GEA Grasso и Kühlautomat. Пример — ТО аммиачной холодильной установки GEA Grasso RF-820.

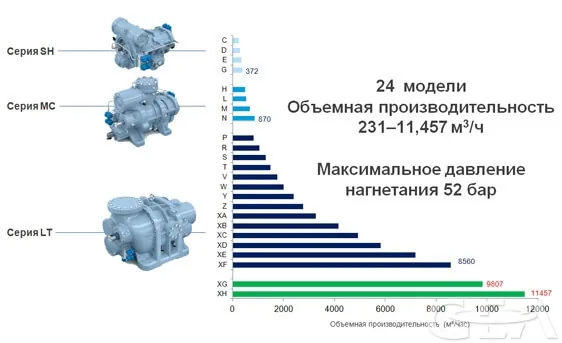

Компрессорный агрегат GEA Grasso · фото производителя
Логотип BORSIG ZM Compression
BORSIG ZM Compression GmbH

Поршневые компрессоры, турбокомпрессоры и воздуходувки BORSIG ZM

BORSIG ZM Compression производит поршневые и центробежные компрессоры для технологических газов. ЭкоСервис поставляет оборудование и оригинальные запасные части BORSIG — позиции в референс-листах поставок и реинжиниринга; аппараты, мембранные технологии и котельная техника BORSIG — на отдельной странице.

Газовые поршневые компрессоры BORSIG ZM

Газовые поршневые компрессоры BORSIG ZM модульной конструкции соответствуют проектно-конструкторским стандартам API 618 и рассчитаны на длительную работу с максимальной нагрузкой. Серии PH, PV и Bx. Применение: химическая и нефтехимическая промышленность, нефтепереработка и нефтегазовая отрасль, электростанции; добыча, транспортировка и хранение природного газа. ЭкоСервис поставляет оригинальные ЗИП к компрессорам Borsig и изготавливает детали по реинжинирингу — ЗИП к поршневым компрессорам.

  • Давление на выходедо 1000 бар
  • Производительностьдо 115 000 м³/ч
  • Мощностьдо 16 000 кВт
Поршневой компрессор BORSIG ZM · фото производителя
Поршневой компрессор BORSIG ZM · фото производителя

Поршневые компрессоры для газонаполнительных станций

Серия CNG C200 — компрессоры для газонаполнительных станций с обычным давлением на выходе 250 бар (255 атм; 300 бар / 306 атм по индивидуальному заказу). В зависимости от давления всасывания — 4, 3 или 2 ступени сжатия; цилиндры смазываются при минимальном расходе смазки; привод от электрических или газовых двигателей — напрямую или через клиноремённую / плоскоремённую передачу.

  • Давление всасывания1,01–25 бар (1,03–25,5 атм)
  • Производительность60–1700 м³/ч
  • Приводная мощность25–300 кВт

Газовые турбокомпрессоры BORSIG ZM

Серия T-Jet — многоступенчатые центробежные компрессоры со встроенным редуктором по рекомендациям API 617. Применение: химия и нефтехимия, технологические процессы промышленных предприятий, подача горючего газа для газотурбинных установок, процессы охлаждения при выплавке стали, пищевая промышленность и биохимические производства.

  • Конечное давлениедо 80 бар
  • Производительность *1100–40 000 м³/ч
  • Мощность *100–12 000 кВт

* Всасывание воздуха при атмосферном давлении.

Роторные воздуходувные машины и установки BORSIG ZM

Воздуходувные машины сухого сжатия с трёхлопастными роторами — 10 типовых размеров. Применение: аэрирование отстойников, биологических прудов и водозаборов; пылеудаление и аспирация; обратная промывка фильтров в очистных сооружениях и бассейнах; пневмотранспорт сыпучих грузов; пищевая промышленность; стабилизация положения грузовых и пассажирских судов.

  • Давление на выходе0,5–2,0 бар (0,51–2,04 атм)
  • Производительность20–6500 м³/ч
  • Приводная мощностьоколо 1,1–250 кВт

Сервис BORSIG ZM для компрессоров и воздуходувных машин: монтаж или руководство монтажом, ввод в эксплуатацию, обучение персонала, техническое обслуживание на площадке и в мастерских, реконструкция и модернизация поршневых компрессоров и воздуходувных установок других производителей, поставка запасных частей для всех машин марки BORSIG ZM.

Воздуходувная машина BORSIG ZM · фото производителя
